一覧

PASSENGER CAR,SEDAN
FROM IDENT NO. A 456129,F 539197 ALSO INSTALLED ON N
A 411067,A 418669,A 434248,A 437606,A 438142,A 438444,A 441817,A 442074, A 442076,A 444387,A 446081
F 456209,F 465655,F 488676,F 492086,F 497536,F 498653,F 506309,F 523900 F 523920,F 523947,F 537867
201.023 => 190
M: 102924
GM: 716216, 716217, 717411, 717412
GA: 722411

Schema

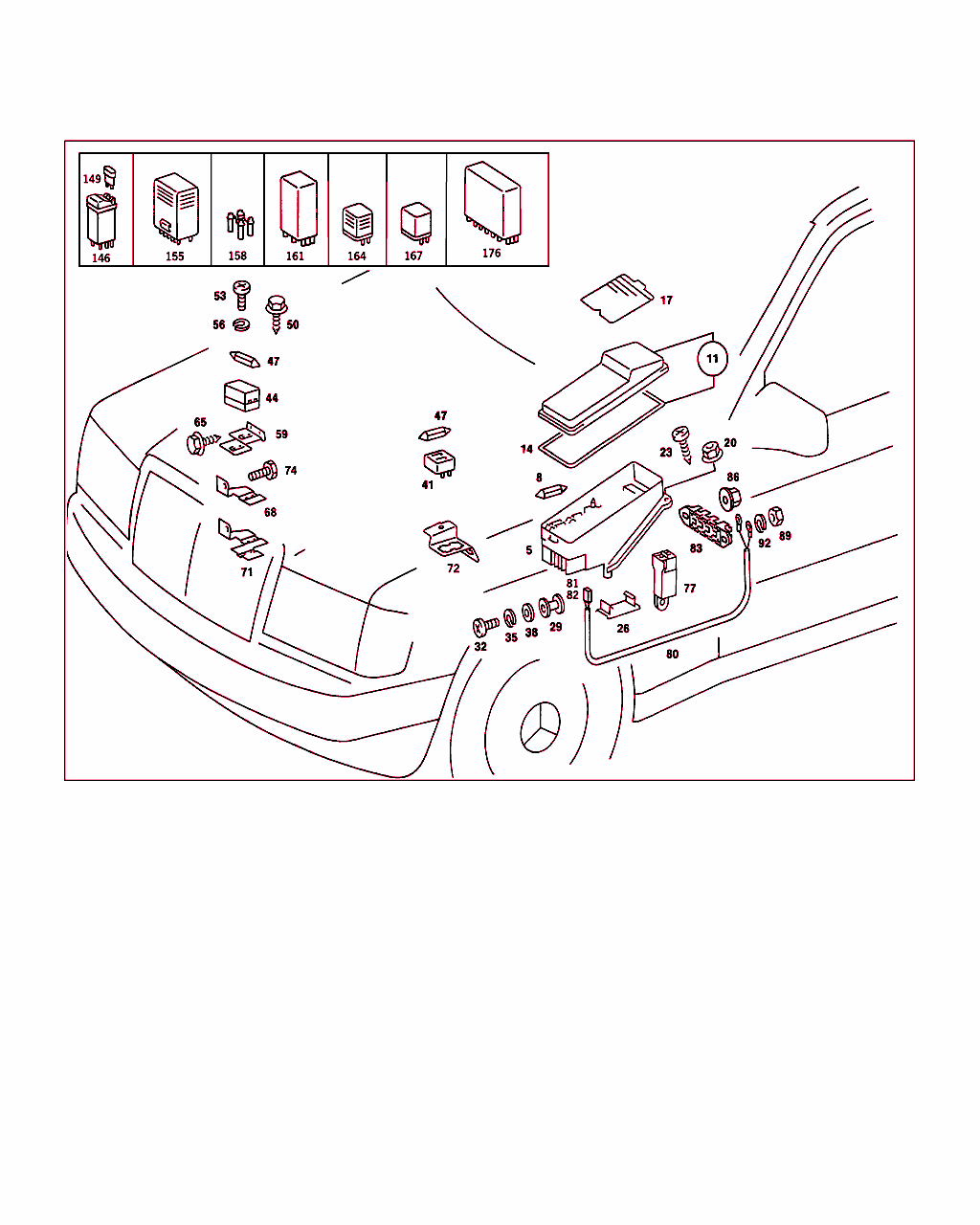

B54045000031.100511

[image]

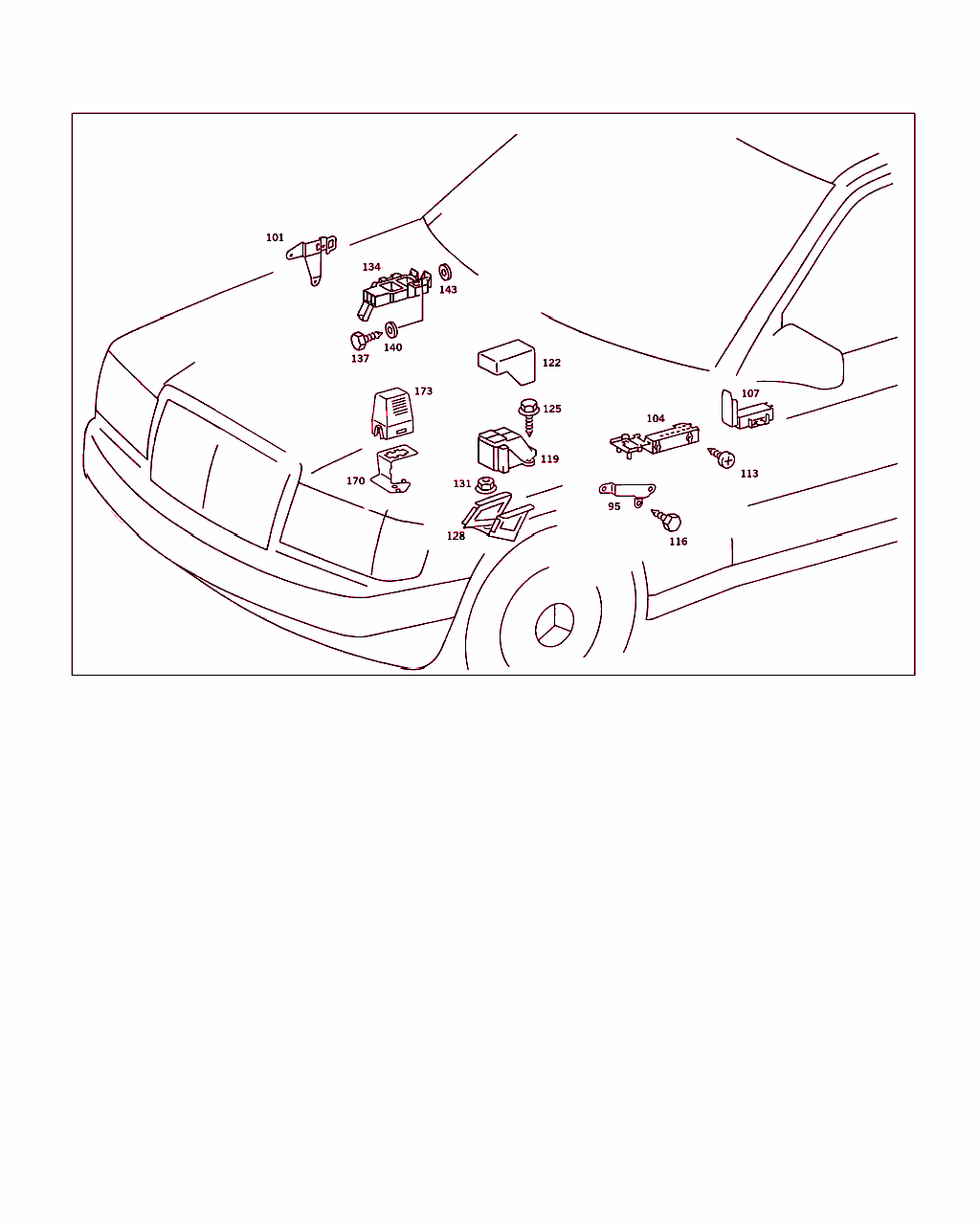

B54045000032.920225

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 201 540 04 50
ヒューズ・ボックス
(メイン・エレクトリック) 		001
8 A 000 545 82 34
ヒューズ

これに変更 N 072581 008101 		-
8 N 072581 008101
ヒューズ・エレメント
8 A 		NB
8 A 000 545 83 34
ヒューズ
16 A 		NB
8 A 001 545 75 34
ヒューズ
25 A 		NB
11 A 201 540 03 82
カバー 001
14 A 201 545 02 94
ラバー・インサート 001
17 A 201 545 20 00
マーキング・ストリップ

ﾌｯﾄﾉｰﾄ解説
[040]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 531256
F 664539
028 A 521683
028 F 655709
029 A 508035
029 F 646805
EXCEPT FOR
A 506450,A 507076,A 507077,A 507078,A 507197,A 507198,A 507257,A 507634,
F 640357,
ALSO INSTALLED ON F 650026
 		001
17 A 201 545 25 00
名称ストリップ

ﾌｯﾄﾉｰﾄ解説
[041]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 531257
F 664540
028 A 521684
028 F 655710
029 A 508036
029 F 646806
ALSO INSTALLED ON
A 506450,A 507076,A 507077,A 507078,A 507197,A 507198,A 507257,A 507634,
F 640357,
EXCEPT FOR F 650026
 		001
20 N 913017 006001
ナット

これに変更 N 910112 006001 		-
20 N 910112 006001
ヘキサゴン・ナット

これに変更 N 913023 006001 		-
20 N 913023 006001
ナット
メイン・エレクトリック / ファイヤウォール 		002
23 A 001 990 02 22
ボルト
メイン・エレクトリック / ファイヤウォール 		002
26 A 201 545 00 46
カバー 001
29 A 201 545 01 50
ブッシュ
電気ケーブル / メイン・エレクトリック、 以下のターミナル、
15 R 		001
29 A 201 545 02 50
ブッシュ
電気ケーブル / メイン・エレクトリック、 以下のターミナル、
15 		001
29 A 201 545 03 50
ブッシュ
電気ケーブル / メイン・エレクトリック、 以下のターミナル、
30 		001
32 N 007985 004125
ボルト

これに変更 N 007985 004107 		-
32 N 007985 004107
ボルト
電気ケーブル / メイン・エレクトリック、 以下のターミナル、
15 R 		001
32 N 007985 005157
ボルト
電気ケーブル / メイン・エレクトリック、 以下のターミナル、
15 		001
32 N 000933 006122
ボルト

これに変更 N 304017 006034 		-
32 N 304017 006034
6角ボルト
電気ケーブル / メイン・エレクトリック、 ターミナル 30 		001
35 N 912004 004102
ロック・ワッシャ
電気ケーブル / メイン・エレクトリック、 以下のターミナル、
15 R 		001
35 N 912004 005100
ロック・ワッシャ
電気ケーブル / メイン・エレクトリック、 以下のターミナル、
15 		001
35 N 912004 006102
ロック・ワッシャ
電気ケーブル / メイン・エレクトリック、 ターミナル 30 		001
38 N 000125 006421
ウインドウ
電気ケーブル / メイン・エレクトリック、 ターミナル 30

これに変更 N 000125 006449 		001
38 N 000125 006449
ウインドウ
電気ケーブル / メイン・エレクトリック、 ターミナル 30 		001
41 A 201 540 03 50
ヒューズ・ボックス
2 ピン 		001
44 A 000 545 62 01
ヒューズ・ボックス

これに変更 A 000 545 99 01 		-
44 A 000 545 99 01
ヒューズ・ボックス
2 ピン 		002
47 A 000 545 83 34
ヒューズ
16 A 		NB
50 N 914032 004214
ワッシャ付きボルト
ヒューズ・ボックスをホルダに 		004
53 N 007985 004125
ボルト

これに変更 N 007985 004107 		-
53 N 007985 004107
ボルト
ヒューズ・ボックスの電気ケーブル 		006
56 N 912004 004102
ロック・ワッシャ
ヒューズ・ボックスの電気ケーブル 		006
59 A 201 545 81 40
ホルダー
ヒューズ・ボックスをファイヤ・ウォールに

ﾌｯﾄﾉｰﾄ解説
[113]
ONLY FOR ONE FUSE BOXES
 		001 L
59 A 201 545 85 40
ホルダー
ヒューズ・ボックスをファイヤ・ウォールに

ﾌｯﾄﾉｰﾄ解説
[114]
ONLY FOR TWO FUSE BOXES
 		001 L
65 N 007981 004322
鉄板ビス

これに変更 N 007981 004233 		- L
65 N 007981 004233
鉄板ビス

これに変更 N 000000 000460 		- L
65 N 000000 000460
鉄板ビス
ホルダ / ヒューズ・ボックス 		002 L
68 A 201 545 82 40
ホルダー
ヒューズ・ボックスをファイヤ・ウォールに 		001 R
71 A 201 545 86 40
ホルダー
ヒューズ・ボックスをファイヤ・ウォールに 		001 R
72 A 201 545 38 40
ホルダー
追加ヒューズ・ホルダ、リレー 		001 L
74 N 000933 006102
ボルト

これに変更 N 304017 006016 		- R
74 N 304017 006016
6角ボルト
ホルダ / ヒューズ・ボックス 		001 R
74 N 000933 006007
ボルト
ホルダ / ヒューズ・ボックス 		001 R
77 A 201 540 11 81
ソケット
CONTACT BRIDGE W/DIODE,BIPOLAR; USED W/WINDOW REGULATOR &/OR SEAT ADJUSTER

ﾌｯﾄﾉｰﾄ解説
[006]
NOT FOR SWEDEN
 		001
77 A 201 540 12 81
ソケット
主電源用ダイオードとのコンタクト・ ブリッジ、2 ピン

ﾌｯﾄﾉｰﾄ解説
[035]
FOR SWEDEN
 		001
77 A 201 540 01 81
ソケット

これに変更 A 201 540 11 81 		-
77 A 201 540 11 81
ソケット
ダイオードとのコンタクト・ブリッジ、2 ピン: パワー・ウインドウの場合

ﾌｯﾄﾉｰﾄ解説
[006]
NOT FOR SWEDEN
 		001
80 A 201 540 89 09
ライン
メイン・エレクトリック / コネクション・ポイント 		001
81 A 201 545 30 28
ソケット・スリーブ・ハウジング
メイン・エレクトリック、2 ピン 		001
82 A 002 545 30 26
コンタクト・ソケット
TO 201 545 30 28 		NB
83 A 201 540 06 69
ソケット・ターミナル
5 ピン 		001
----- A 002 994 30 45
クリップ

これに変更 A 003 990 63 51 		-
86 A 003 990 63 51
ナット
ケーブル・コネクタ / ファイヤ・ウォール 		002
89 N 000934 004006
ナット
ケーブル・コネクタのケーブル・ハーネス 		002
92 N 912004 004102
ロック・ワッシャ
ケーブル・コネクタのケーブル・ハーネス 		002
----- A 124 545 39 40
ホルダー

これに変更 A 124 545 91 40 		- L
----- A 201 545 97 40
ホルダー

これに変更 A 124 545 91 40 		-
101 A 124 545 91 40
ホルダー
テスト・コネクタ 		001
104 A 126 545 97 40
ホルダー
テスト・コネクタ 		001
107 A 124 545 93 40
ホルダー
テスト・コネクタ

ﾌｯﾄﾉｰﾄ解説
[041]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 531257
F 664540
028 A 521684
028 F 655710
029 A 508036
029 F 646806
ALSO INSTALLED ON
A 506450,A 507076,A 507077,A 507078,A 507197,A 507198,A 507257,A 507634,
F 640357,
EXCEPT FOR F 650026
 		001
113 N 007981 004325
鉄板ビス
ブラケットに取り付けるブラケット 		002
113 N 007981 004322
鉄板ビス

これに変更 N 007981 004233 		-
113 N 007981 004233
鉄板ビス

これに変更 N 000000 000460 		-
113 N 000000 000460
鉄板ビス
ファイヤ・ウォールに取り付けるブラケット 		001
116 N 007976 004217
鉄板ビス

これに変更 N 914128 004303 		-
116 N 914128 004303
鉄板ビス
ファイヤ・ウォールに取り付けるブラケット 		001
116 N 007976 004303
鉄板ビス
ファイヤ・ウォールに取り付けるブラケット 		001 L
119 A 201 545 10 40
ホルダー
リレー

ﾌｯﾄﾉｰﾄ解説
[072]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 569480
F 745590
 		001
119 A 201 545 02 47
ホルダー
リレー

ﾌｯﾄﾉｰﾄ解説
[073]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 569481
F 745591
 		001
122 A 201 545 01 03
カバー 001
125 N 914127 004207
鉄板ビス
コンソール上のホルダ 		002
128 A 201 546 03 43
ホルダー
左リレー・ホルダ 		001 L
128 A 201 546 04 43
ホルダー
右リレー・ホルダ 		001 R
131 N 913017 006001
ナット

これに変更 N 910112 006001 		-
131 N 910112 006001
ヘキサゴン・ナット

これに変更 N 913023 006001 		-
131 N 913023 006001
ナット
コンソール / ホイール・ハウス 		002
134 A 201 540 19 73
ホルダー
リレー 		001 R
134 A 201 540 20 73
ホルダー
リレー

ﾌｯﾄﾉｰﾄ解説
[017]
NOT FOR ECE VERSION WITH CATALYST SYSTEM
 		001
137 N 007976 004205
鉄板ビス
ファイヤ・ウォールに取り付けるブラケット 		005
140 N 000125 005317
ウインドウ

これに変更 N 000433 005304 		-
140 N 000433 005304
ウインドウ
ファイヤ・ウォールに取り付けるブラケット 		005
143 A 115 997 10 40
シール・リング

これに変更 A 201 987 02 41 		-
143 A 201 987 02 41
ラバー・リング
ファイヤ・ウォールに取り付けるブラケット 		001
146 A 201 540 30 45
リレー

これに変更 A 201 540 37 45 		-
146 A 201 540 37 45
リレー
過電圧保護 		001
149 A 001 545 40 34
ヒューズ

これに変更 A 002 545 09 34 		-
149 A 002 545 09 34
ヒューズ 001
155 A 001 542 59 19
リレー

これに変更 A 001 542 96 19 		-
155 A 001 542 96 19
リレー
インテーク・パイプ・ヒータ 		001
155 A 002 545 12 05
コントロールユニット
エアコン・コンプレッサ 		001
161 A 001 545 73 05
リレー
アイドル・スピード・シャットオフ・バルブ

ﾌｯﾄﾉｰﾄ解説
[007]
NOT FOR RETROFIT/CATALYST VEHICLES
 		001 M
161 A 001 545 72 05
リレー
アイドル・スピード・シャットオフ・バルブ

ﾌｯﾄﾉｰﾄ解説
[007]
NOT FOR RETROFIT/CATALYST VEHICLES
 		001 A
161 A 002 545 32 05
リレー
キック・ダウン・カットオフ

ﾌｯﾄﾉｰﾄ解説
[008]
ONLY ON RETROFIT/CATALYST VEHICLES
 		001 A
164 A 001 542 22 19
リレー

これに変更 A 001 542 02 19 		001
164 A 001 542 02 19
リレー
パワー・ウインドウ 		001
164 A 001 542 02 19
リレー
シート調整 		001
164 A 001 542 53 19
リレー
補助ファン 		001
167 A 126 820 20 26
コントロールユニット
ヘッドランプ・ウォッシャ 		001
----- A 201 821 00 47
リレー

これに変更 A 201 821 01 47

ﾌｯﾄﾉｰﾄ解説
[010]
FIRST EXHAUST STOCK OF OLD PARTS ON VEHICLES LESS TRAILER COUPLING
 		-
176 A 201 821 01 47
リレー
ターン・シグナル・リレー、ハザード・ウォーニング・リレー、ヒータ付き リヤ・ウインドウ、ワイパ、?トレーラ・カップリング 		001
