乗用車セダン、モデル・イヤー 89 年識別 No. F 539516 以降および F 498653識別 No.F 655905 以前、例外は F 650413、F 652314乗用車セダン、モデル・イヤー 90 年識別 No.F 655906 以降および F 650413、F 652314識別 No.F 746957 以前、例外は F 718322、F 745775乗用車セダン、モデル・イヤー 91 年識別 No. F 746958 以降、他に取り付けられている場所は F 718322、F 745775識別 No.F 871178 以前、例外は F 858166、F 858184乗用車セダン、モデル・イヤー 92 年識別 No. F 871179 以降、他に取り付けられている場所は F 858166、F 858184識別 No.F 998333 以前、例外は F 996220、F 996259乗用車セダン、モデル・イヤー 93 年識別 No. F 998334 以降、他に取り付けられている場所は F 996220、F 996259
201.029 => 190 E 2.6 JAPAN
M: 103942
GA: 722409

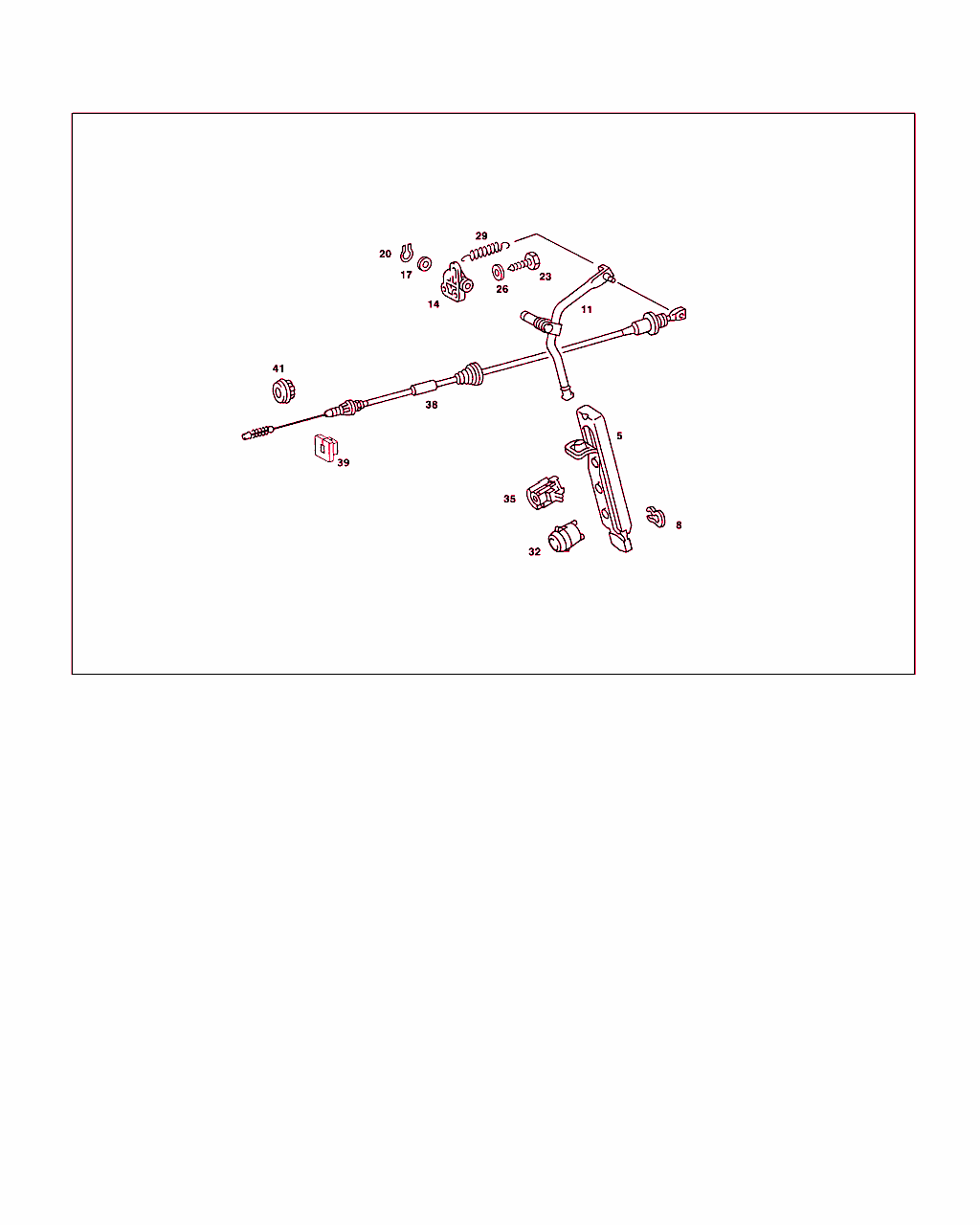

Schema

B30015000020.920316

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 126 300 05 04
アクセル・ペダル 001
8 A 107 301 00 40
ホルダー

これに変更 A 124 988 86 78 		-
8 A 124 988 86 78
クリップ
アクセル・ペダル / ブラケット 		001
11 A 201 300 07 25
レバー
アクセル・ペダル

ﾌｯﾄﾉｰﾄ解説
[005]
ｼｬｼﾅﾝﾊﾞNo.以前: F 573920
 		001 L
11 A 201 300 09 25
レバー
アクセル・ペダル

ﾌｯﾄﾉｰﾄ解説
[006]
ｼｬｼﾅﾝﾊﾞNo.以降: F 573921
 		001 L
11 A 201 300 10 25
レバー
アクセル・ペダル 		001 R
14 A 201 301 02 18
ベアリング
アクセル・ペダル・マウント

ﾌｯﾄﾉｰﾄ解説
[005]
ｼｬｼﾅﾝﾊﾞNo.以前: F 573920
 		001 L
14 A 201 301 02 18
ベアリング
アクセル・ペダル・マウント 		001 R
14 A 201 301 03 18
ベアリング
アクセル・ペダル・マウント

ﾌｯﾄﾉｰﾄ解説
[006]
ｼｬｼﾅﾝﾊﾞNo.以降: F 573921
 		001 L
17 N 000988 013100
サポート・ディスク
アクセル・ペダル・マウント 		001
20 N 000471 012001
スナップ・リング
アクセル・ペダル・マウント 		001
23 N 007976 006206
鉄板ビス

これに変更 N 007976 006208 		-
23 N 007976 006208
鉄板ビス
アクセル・ペダル・レバーのブラケット / ホルダ 		002
26 N 000125 006421
ウインドウ
アクセル・ペダル・レバーのブラケット / ホルダ

これに変更 N 000125 006449 		002
26 N 000125 006449
ウインドウ
アクセル・ペダル・レバーのブラケット / ホルダ 		002
29 A 124 993 10 10
スプリング
アクセル・ペダル 		001
35 A 002 545 22 14
スイッチ
(キック・ダウン・スイッチ) 		001 A
38 A 201 300 67 30
ケーブル

♦ 以下から選択できます A 201 300 68 30 		001 LA
38 A 201 300 68 30
ワイヤ

♦ 以下から選択できます A 201 300 67 30 		001 LA
38 A 201 300 71 30
ワイヤ 001 RA
39 A 202 301 00 93
ガイド 001
41 A 201 301 02 85
ラバー・バッファ
ワイヤ・ケーブル / ファイア・ウォール 		001
