一覧

乗用車セダン、モデル・イヤー 89 年識別 No. F 539516 以降および F 498653識別 No.F 655905 以前、例外は F 650413、F 652314乗用車セダン、モデル・イヤー 90 年識別 No.F 655906 以降および F 650413、F 652314識別 No.F 746957 以前、例外は F 718322、F 745775乗用車セダン、モデル・イヤー 91 年識別 No. F 746958 以降、他に取り付けられている場所は F 718322、F 745775識別 No.F 871178 以前、例外は F 858166、F 858184乗用車セダン、モデル・イヤー 92 年識別 No. F 871179 以降、他に取り付けられている場所は F 858166、F 858184識別 No.F 998333 以前、例外は F 996220、F 996259乗用車セダン、モデル・イヤー 93 年識別 No. F 998334 以降、他に取り付けられている場所は F 996220、F 996259
201.029 => 190 E 2.6 JAPAN
M: 103942
GA: 722409

Schema

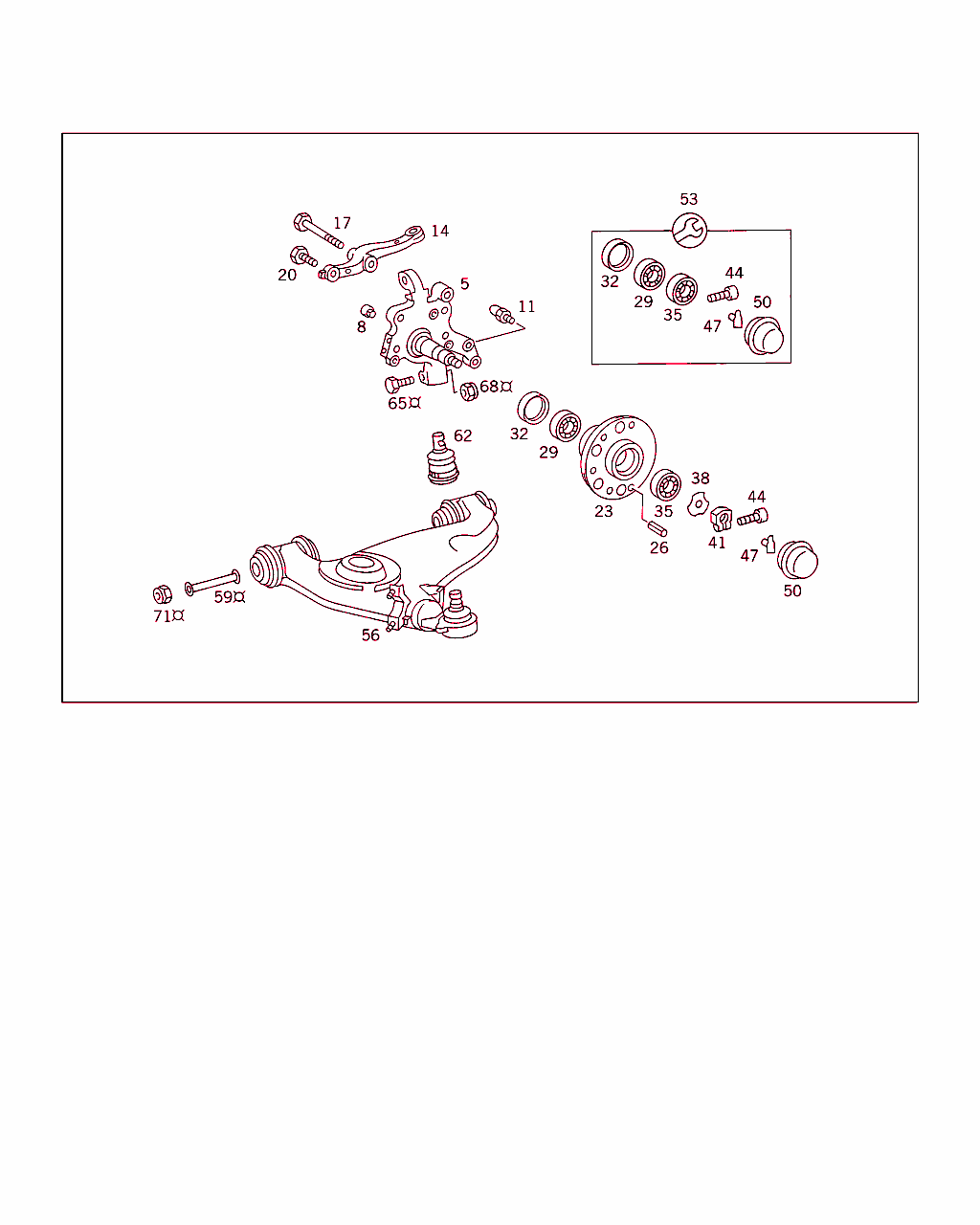

B33030000010.950516

[image]

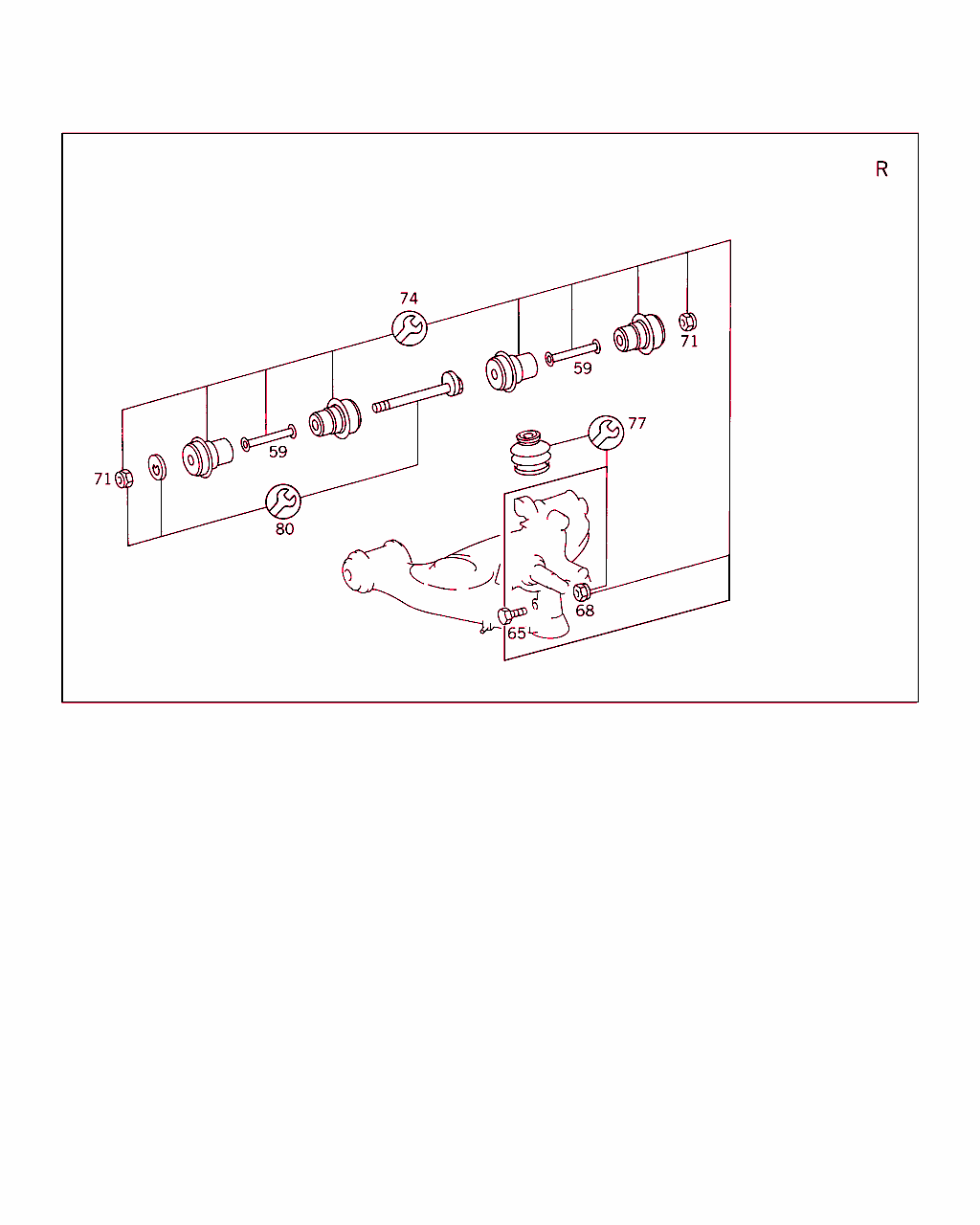

B33030000011.950516

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 201 330 20 20
ステアリング・ナックル
左 		001
5 A 201 330 21 20
ステアリング・ナックル
右 		001
8 A 201 332 01 74
ピン
(センタリング・ピン)

♦ 以下から選択できます A 129 332 00 74
♦ 以下から選択できます A 201 332 02 74 		002
8 A 129 332 00 74
ピン
(センタリング・ピン)

♦ 以下から選択できます A 201 332 01 74
♦ 以下から選択できます A 201 332 02 74 		002
8 A 201 332 02 74
ピン
(センタリング・ピン)

♦ 以下から選択できます A 129 332 00 74
♦ 以下から選択できます A 201 332 01 74 		002
11 A 201 330 00 80
ピン
ステアリング・ストッパ 		002
14 A 201 332 10 20
右ステアリング・ナックル
左 		001
14 A 201 332 11 20
右ステアリング・ナックル
右 		001
17 N 914125 012228
ボルト

これに変更 A 129 990 14 01 		-
17 A 129 990 14 01
ボルト
ステアリング･ナックル･アームをステアリング・ナックルに 		002
20 N 914125 012430
ボルト

これに変更 A 124 421 05 71 		-
20 A 124 421 05 71
6角ボルト
ステアリング･ナックル･アームをステアリング・ナックルに 		002
23 A 201 330 18 25
ホイール・ハブ
ABS

ﾌｯﾄﾉｰﾄ解説
[003]
アンチロック・ブレーキング・システムまたはオートマチック・スリップ・コントロール・ディファレンシャルの場合のみ
 		002
26 N 001481 012018
ロール・ピン

これに変更 A 129 991 00 41 		-
26 A 129 991 00 41
テンション・ピン

これに変更 N 001481 012018 		-
26 N 001481 012018
ロール・ピン
ホイール・ハブに取り付けるブレーキ・ディスク 		004
29 A 000 981 58 05
コニカル・ベアリング
内側 		002
32 A 011 997 51 47
シールリング 002
35 A 006 981 16 05
ローラ・ベアリング
外側 		002
38 A 201 334 00 76
ウインドウ
ステアリング・ナックルのフロント・ホイール・ハブ 		002
41 A 201 334 00 72
ナット
ステアリング・ナックルのフロント・ホイール・ハブ 		002
44 N 000912 006019
シリンダ・ボルト
ステアリング・ナックルのフロント・ホイール・ハブ 		002
47 A 201 547 00 85
コンタクト・スプリング
ステアリング・ナックルのフロント・ホイール・ハブ 		002
50 A 201 334 01 25
ホイール・キャップ

これに変更 A 168 357 00 89 		-
50 A 168 357 00 89
シーリング・キャップ
ステアリング・ナックルのフロント・ホイール・ハブ 		002
53 A 201 330 01 51
リペア・キット
フロント・ホイール・ベアリング 		002
56 A 124 330 18 07
コントロール・アーム
左下部

ﾌｯﾄﾉｰﾄ解説
[004]
スポーツ・サスペンション装備車に適用外
 		001
56 A 124 330 30 07
コントロール・アーム
左下部

ﾌｯﾄﾉｰﾄ解説
[005]
スポーツ・サスペンション装備車専用
 		001
56 A 124 330 19 07
コントロール・アーム
右下部

ﾌｯﾄﾉｰﾄ解説
[004]
スポーツ・サスペンション装備車に適用外
 		001
56 A 124 330 31 07
コントロール・アーム
右下部

ﾌｯﾄﾉｰﾄ解説
[005]
スポーツ・サスペンション装備車専用
 		001
59 A 201 333 00 43
クランプ・ピース 002
62 A 124 333 03 27
サポート・ジョイント 002
65 A 201 990 16 01
ボルト

これに変更 A 129 990 10 01 		-
65 A 129 990 10 01
ボルト
ロワ・コントロール・アームをステアリング･ナックルに 		002
68 N 913004 012009
ナット

これに変更 N 910113 012003

ﾌｯﾄﾉｰﾄ解説
[042]
警告: 変更された締付けトルクに注意
 		-
68 N 910113 012003
ヘキサゴン・ナット
ロワ・コントロール・アームをステアリング･ナックルに 		002
71 N 913001 014001
ナット
ロワ・アーム / フレーム

ﾌｯﾄﾉｰﾄ解説
[006]
ｼｬｼﾅﾝﾊﾞNo.以前: F 920107
 		004
71 A 201 333 00 72
ねじ込み式ナット
ロワ・アーム / フレーム

ﾌｯﾄﾉｰﾄ解説
[007]
ｼｬｼﾅﾝﾊﾞNo.以降: F 920108
 		004
74 A 124 330 02 75
リペア・キット
ロワ・アーム / フレーム

ﾌｯﾄﾉｰﾄ解説
[004]
スポーツ・サスペンション装備車に適用外
[006]
ｼｬｼﾅﾝﾊﾞNo.以前: F 920107
 		002
74 A 124 330 07 75
リペア・キット
ロワ・アーム / フレーム

ﾌｯﾄﾉｰﾄ解説
[004]
スポーツ・サスペンション装備車に適用外
[007]
ｼｬｼﾅﾝﾊﾞNo.以降: F 920108
 		002
74 A 124 330 05 75
リペア・キット
ロワ・アーム / フレーム

ﾌｯﾄﾉｰﾄ解説
[005]
スポーツ・サスペンション装備車専用
[006]
ｼｬｼﾅﾝﾊﾞNo.以前: F 920107
[622]
注文時には識別番号を記載のこと。
 		002
74 A 124 330 06 75
リペア・キット
ロワ・アーム / フレーム

ﾌｯﾄﾉｰﾄ解説
[005]
スポーツ・サスペンション装備車専用
[007]
ｼｬｼﾅﾝﾊﾞNo.以降: F 920108
 		002
77 A 201 330 00 85
リペア・キット
サポート・ジョイント・ブーツ 		002
80 A 201 330 00 18
リペア・キット
エキセントリック・ピン 		004
