乗用車セダン、モデル・イヤー 89 年識別 No.F 539197 以降識別 No.F 656062 以前、例外は F 652082乗用車セダン、モデル・イヤー 90 年識別 No. F 656063 以降および F 652682識別 No.F 742690 以前、例外は F 732877乗用車セダン、モデル・イヤー 91 年識別 No. F 742691 以降、他に取り付けられている場所は F 732877識別 No.F 873059 以前、例外は F 843489乗用車セダン、モデル・イヤー 92 年識別 No. F 873060 以降、他に取り付けられている場所は F 843489識別 No.F 996960 以前、例外は F 996235乗用車セダン、モデル・イヤー 93 年識別 No. F 996961 以降、他に取り付けられている場所は F 996235
201.128 => 190 D 2.5 TURBODIESEL JAPAN
M: 602961
GA: 722413

Schema

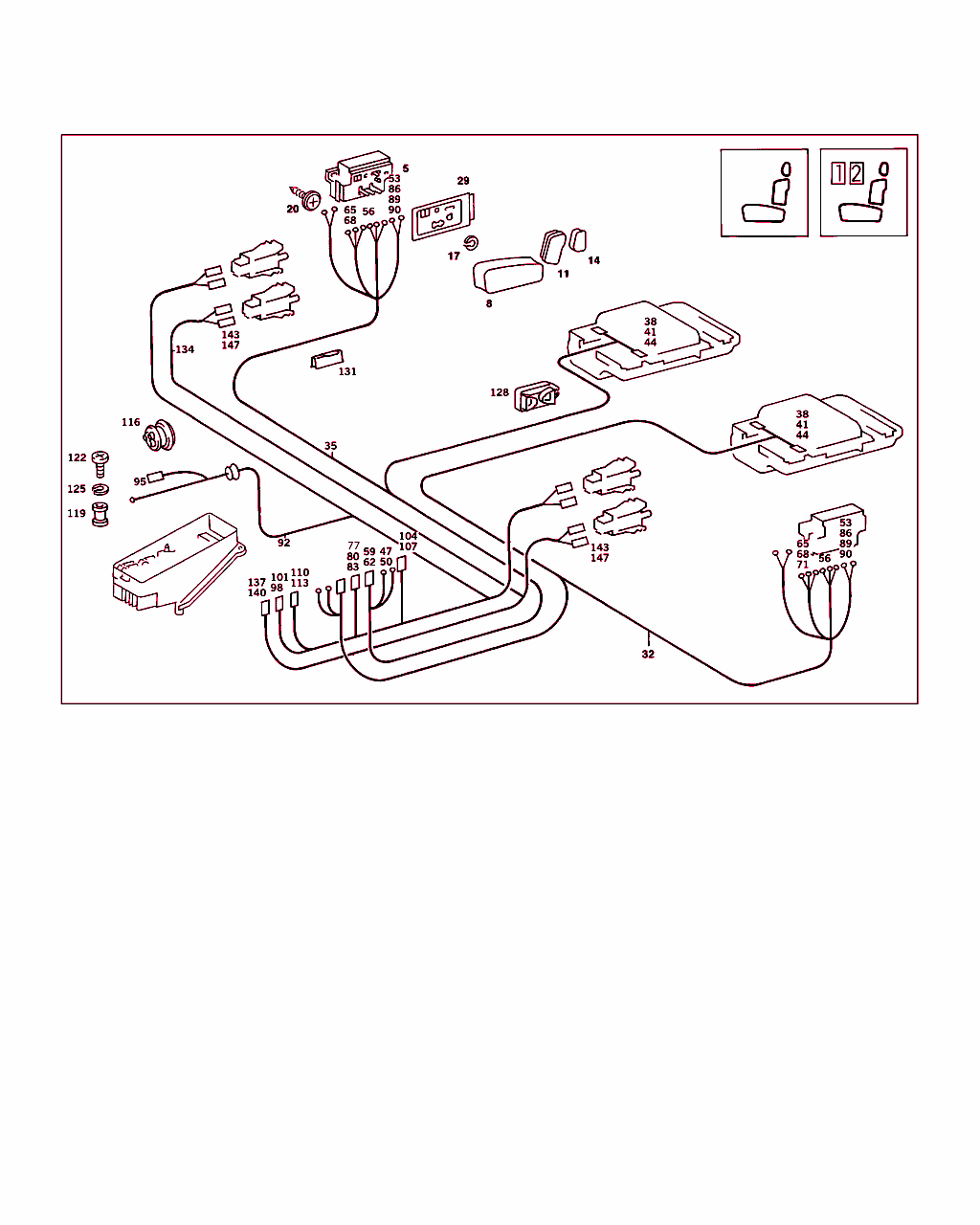

B82465000037.931116

[image]

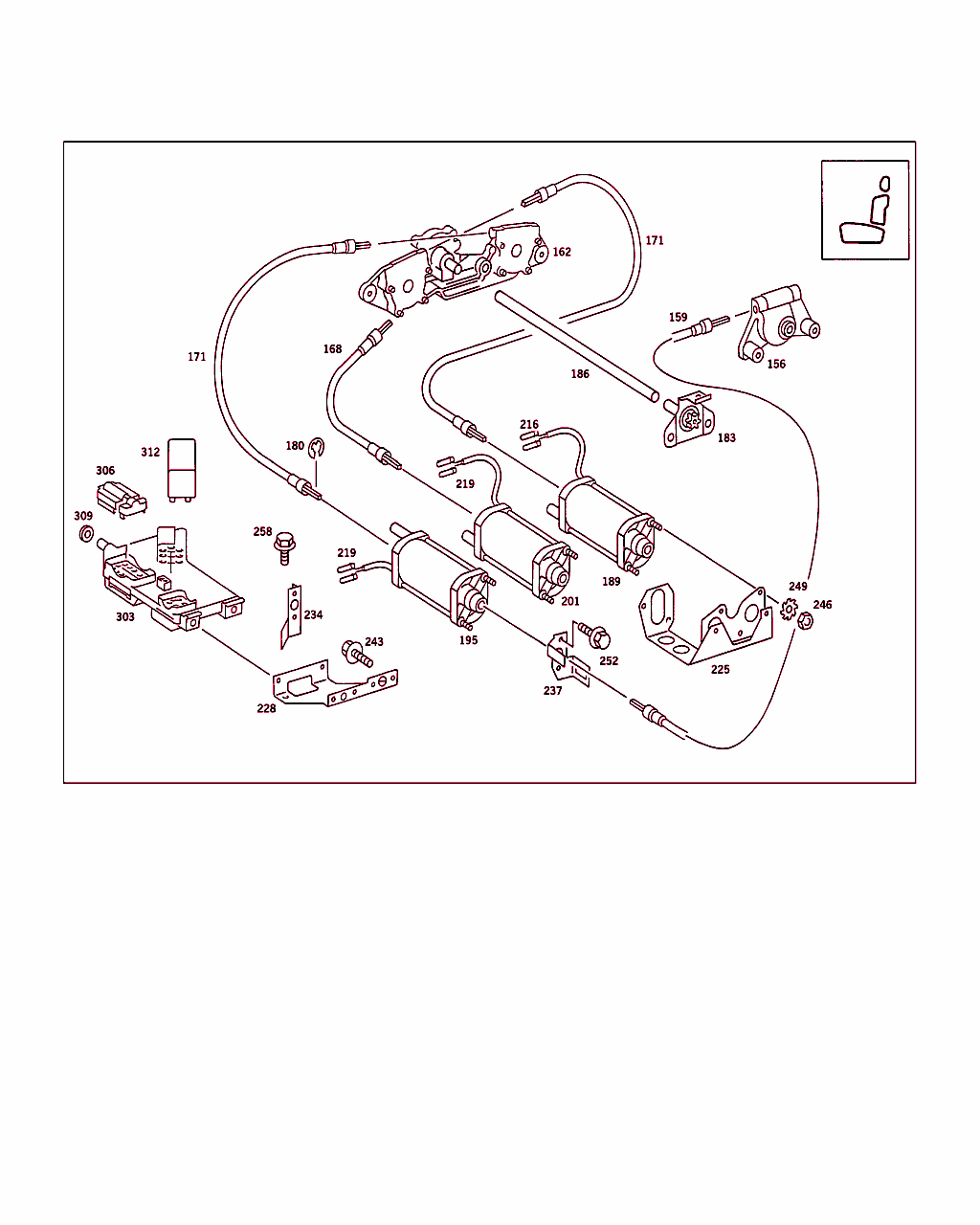

B82465000026.920421

[image]

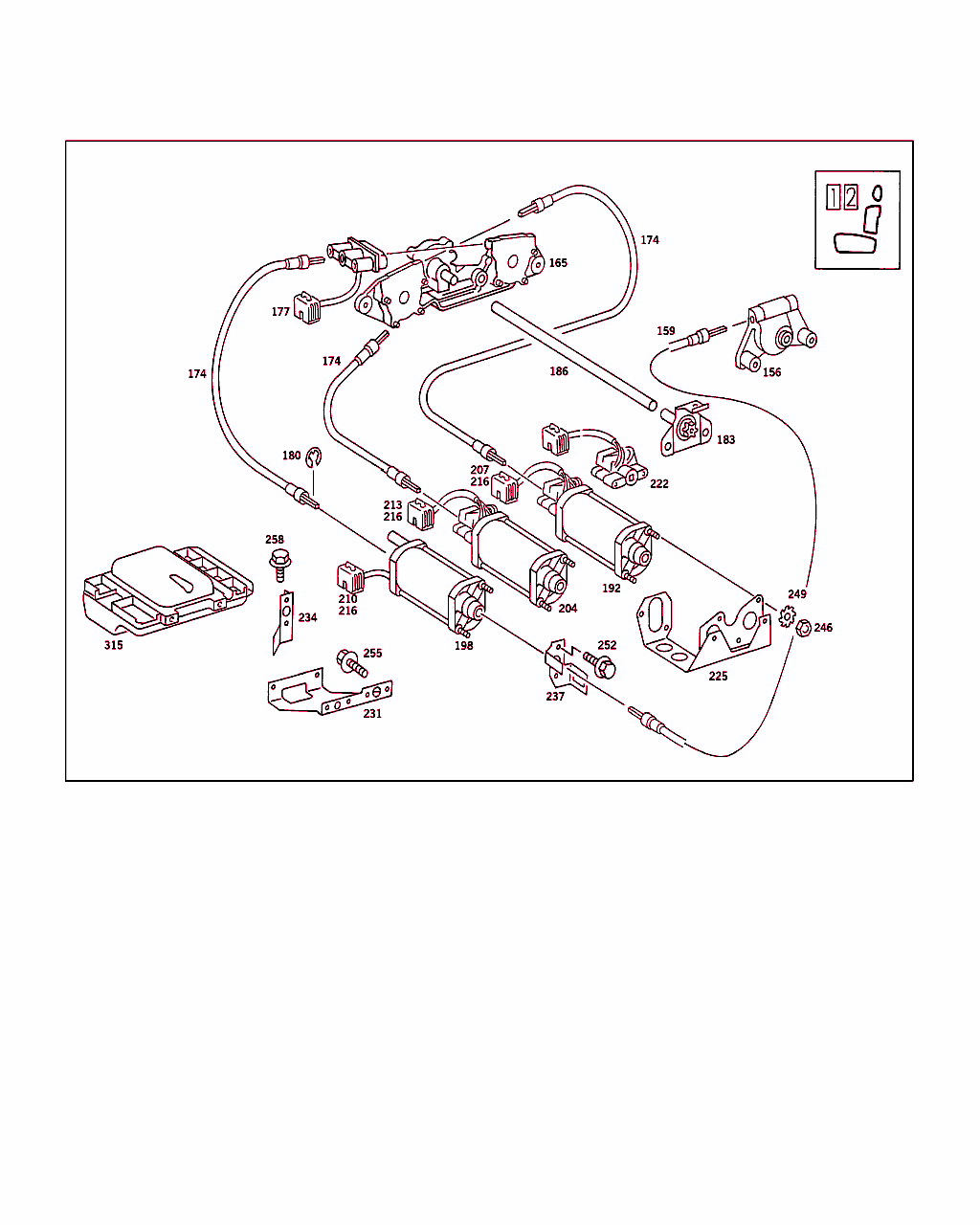

B82465000027.050822

[image]

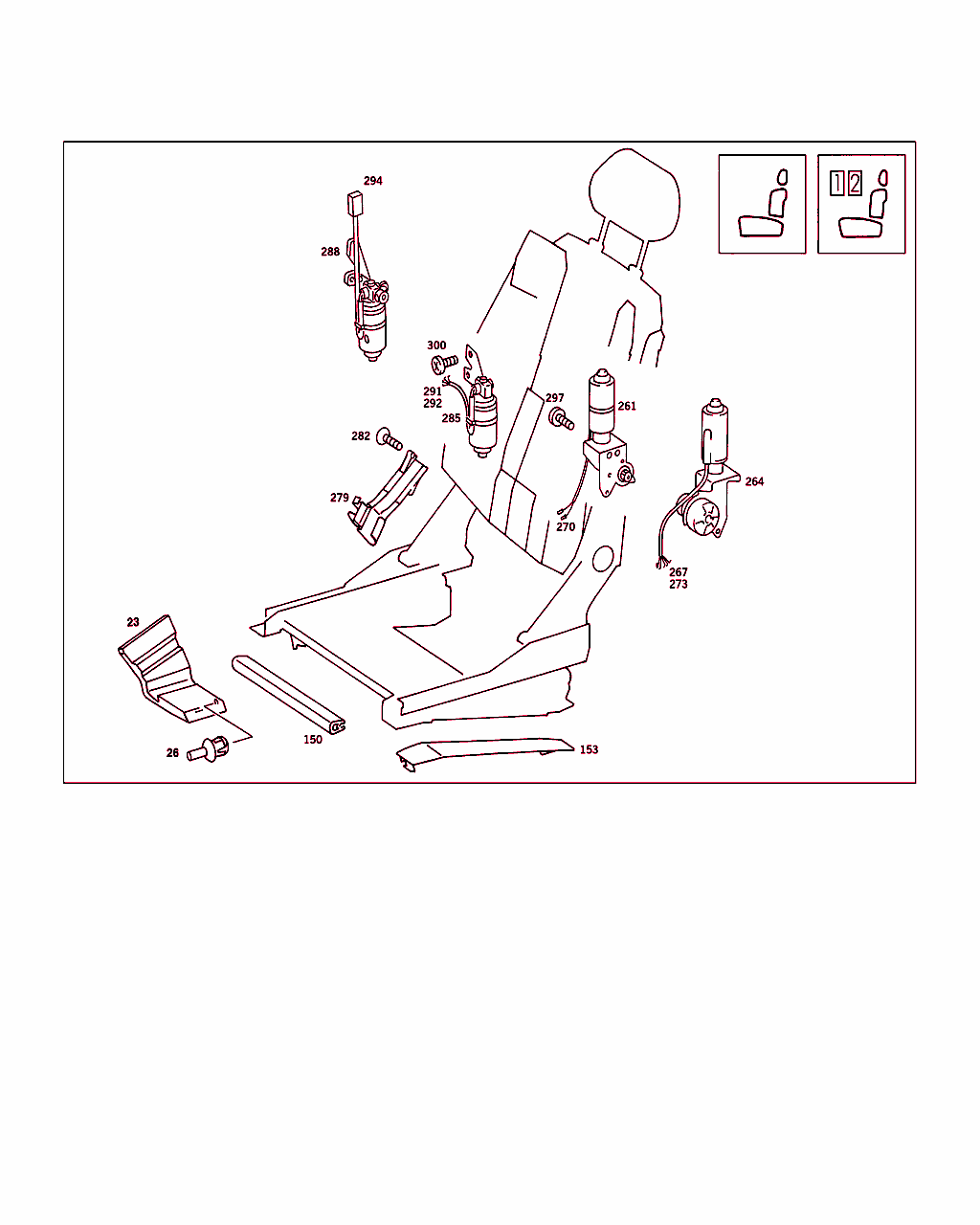

B82465000028.930514

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
----- A 002 820 57 10
スイッチ

これに変更 A 124 820 87 10 		-
5 A 124 820 87 10
スイッチ
パワー・シート、左

ﾌｯﾄﾉｰﾄ解説
[019]
ｼｬｼﾅﾝﾊﾞNo.以前: 6/90 (F 745590)
 		001
5 A 124 821 27 51
スイッチ
パワー・シート、左

ﾌｯﾄﾉｰﾄ解説
[020]
ｼｬｼﾅﾝﾊﾞNo.以降: 6/90 (F 745591)
 		001
----- A 002 820 56 10
スイッチ

これに変更 A 124 820 85 10 		-
5 A 124 820 85 10
スイッチ
パワー・シート、 プログラミング付き、左

ﾌｯﾄﾉｰﾄ解説
[019]
ｼｬｼﾅﾝﾊﾞNo.以前: 6/90 (F 745590)
 		001
5 A 124 821 25 51
スイッチ
パワー・シート、 プログラミング付き、左

ﾌｯﾄﾉｰﾄ解説
[020]
ｼｬｼﾅﾝﾊﾞNo.以降: 6/90 (F 745591)
 		001
----- A 002 820 59 10
スイッチ

これに変更 A 124 820 88 10 		-
5 A 124 820 88 10
スイッチ
電動シート調節装置、右

ﾌｯﾄﾉｰﾄ解説
[019]
ｼｬｼﾅﾝﾊﾞNo.以前: 6/90 (F 745590)
 		001
5 A 124 821 28 51
スイッチ
電動シート調節装置、右

ﾌｯﾄﾉｰﾄ解説
[020]
ｼｬｼﾅﾝﾊﾞNo.以降: 6/90 (F 745591)
 		001
----- A 002 820 58 10
スイッチ

これに変更 A 124 820 86 10 		-
5 A 124 820 86 10
スイッチ
パワー・シート、 プログラミング付き、右

ﾌｯﾄﾉｰﾄ解説
[019]
ｼｬｼﾅﾝﾊﾞNo.以前: 6/90 (F 745590)
 		001
5 A 124 821 26 51
スイッチ
パワー・シート、 プログラミング付き、右

ﾌｯﾄﾉｰﾄ解説
[020]
ｼｬｼﾅﾝﾊﾞNo.以降: 6/90 (F 745591)
 		001
8 A 126 821 09 58
機構
/ スイッチ、左、運転席クッション用

ﾌｯﾄﾉｰﾄ解説
[019]
ｼｬｼﾅﾝﾊﾞNo.以前: 6/90 (F 745590)
 		001
8 A 124 821 15 58
ACTUATION BUTTON
/ スイッチ、左、運転席クッション用

ﾌｯﾄﾉｰﾄ解説
[020]
ｼｬｼﾅﾝﾊﾞNo.以降: 6/90 (F 745591)
 		001
8 A 126 821 10 58
機構
/ スイッチ、右、運転席クッション用

ﾌｯﾄﾉｰﾄ解説
[019]
ｼｬｼﾅﾝﾊﾞNo.以前: 6/90 (F 745590)
 		001
8 A 124 821 16 58
ACTUATION BUTTON
/ スイッチ、右、運転席クッション用

ﾌｯﾄﾉｰﾄ解説
[020]
ｼｬｼﾅﾝﾊﾞNo.以降: 6/90 (F 745591)
 		001
11 A 000 821 07 58
ACTUATION BUTTON
/ スイッチ、左、運転席バックレスト用

ﾌｯﾄﾉｰﾄ解説
[019]
ｼｬｼﾅﾝﾊﾞNo.以前: 6/90 (F 745590)
 		001
11 A 124 821 17 58
ACTUATION BUTTON
/ スイッチ、左、運転席バックレスト用

ﾌｯﾄﾉｰﾄ解説
[020]
ｼｬｼﾅﾝﾊﾞNo.以降: 6/90 (F 745591)
 		001
11 A 000 821 08 58
ACTUATION BUTTON
/ スイッチ、右、運転席バックレスト用

ﾌｯﾄﾉｰﾄ解説
[019]
ｼｬｼﾅﾝﾊﾞNo.以前: 6/90 (F 745590)
 		001
11 A 124 821 18 58
ACTUATION BUTTON
/ スイッチ、右、運転席バックレスト用

ﾌｯﾄﾉｰﾄ解説
[020]
ｼｬｼﾅﾝﾊﾞNo.以降: 6/90 (F 745591)
 		001
14 A 000 821 09 58
ACTUATION BUTTON
左ヘッドレスト調整

ﾌｯﾄﾉｰﾄ解説
[019]
ｼｬｼﾅﾝﾊﾞNo.以前: 6/90 (F 745590)
 		001
14 A 124 821 19 58
ACTUATION BUTTON
左ヘッドレスト調整

ﾌｯﾄﾉｰﾄ解説
[020]
ｼｬｼﾅﾝﾊﾞNo.以降: 6/90 (F 745591)
 		001
14 A 000 821 10 58
ACTUATION BUTTON
右ヘッドレスト調整

ﾌｯﾄﾉｰﾄ解説
[019]
ｼｬｼﾅﾝﾊﾞNo.以前: 6/90 (F 745590)
 		001
14 A 124 821 20 58
ACTUATION BUTTON
右ヘッドレスト調整

ﾌｯﾄﾉｰﾄ解説
[020]
ｼｬｼﾅﾝﾊﾞNo.以降: 6/90 (F 745591)
 		001
17 A 000 821 04 34
ロック・ワッシャ
スイッチ / 運転席ドア 		002
20 N 914127 004213
鉄板ビス
スイッチ / ドア・インナ・プレート 		004
23 A 201 821 03 36
カバー
左運転席シート下クロス・メンバ 		001
26 A 000 990 22 92
スプレッド・リベット
ケーブル・カバー / クロス・メンバ 		002
29 A 201 766 03 91
カバー
左スイッチ 		001
29 A 201 766 01 91
カバー
プログラミング付きスイッチ、左 		001
29 A 201 766 04 91
カバー
右スイッチ 		001
29 A 201 766 02 91
カバー
プログラミング付きスイッチ、右 		001
32 A 201 540 77 08
ケーブル・ハーネス
パワー・シート、左

ﾌｯﾄﾉｰﾄ解説
[019]
ｼｬｼﾅﾝﾊﾞNo.以前: 6/90 (F 745590)
 		001 L
32 A 201 543 20 26
ライン
パワー・シート、左

ﾌｯﾄﾉｰﾄ解説
[020]
ｼｬｼﾅﾝﾊﾞNo.以降: 6/90 (F 745591)
 		001 L
32 A 201 540 78 08
ライン
パワー・シート、 プログラミング付き、左

ﾌｯﾄﾉｰﾄ解説
[019]
ｼｬｼﾅﾝﾊﾞNo.以前: 6/90 (F 745590)
 		001 L
32 A 201 543 14 26
ケーブル・ハーネス
パワー・シート、 プログラミング付き、左

ﾌｯﾄﾉｰﾄ解説
[020]
ｼｬｼﾅﾝﾊﾞNo.以降: 6/90 (F 745591)
 		001 L
32 A 201 540 50 10
ケーブル・ハーネス
パワー・シート、 プログラミング付き、左

ﾌｯﾄﾉｰﾄ解説
[019]
ｼｬｼﾅﾝﾊﾞNo.以前: 6/90 (F 745590)
 		001 R
32 A 201 543 15 26
ケーブル・ハーネス
パワー・シート、 プログラミング付き、左

ﾌｯﾄﾉｰﾄ解説
[020]
ｼｬｼﾅﾝﾊﾞNo.以降: 6/90 (F 745591)
 		001 R
35 A 201 540 47 10
ケーブル・ハーネス
電動シート調節装置、右

ﾌｯﾄﾉｰﾄ解説
[019]
ｼｬｼﾅﾝﾊﾞNo.以前: 6/90 (F 745590)
 		001 L
35 A 201 543 22 26
ケーブル・ハーネス
電動シート調節装置、右

ﾌｯﾄﾉｰﾄ解説
[020]
ｼｬｼﾅﾝﾊﾞNo.以降: 6/90 (F 745591)
 		001 L
35 A 201 540 48 10
ケーブル・ハーネス
パワー・シート、 プログラミング付き、右

ﾌｯﾄﾉｰﾄ解説
[019]
ｼｬｼﾅﾝﾊﾞNo.以前: 6/90 (F 745590)
 		001 L
35 A 201 543 16 26
ケーブル・ハーネス
パワー・シート、 プログラミング付き、右

ﾌｯﾄﾉｰﾄ解説
[020]
ｼｬｼﾅﾝﾊﾞNo.以降: 6/90 (F 745591)
 		001 L
35 A 201 540 28 10
ケーブル・ハーネス
パワー・シート、 プログラミング付き、右

ﾌｯﾄﾉｰﾄ解説
[019]
ｼｬｼﾅﾝﾊﾞNo.以前: 6/90 (F 745590)
 		001 R
35 A 201 543 17 26
ケーブル・ハーネス
パワー・シート、 プログラミング付き、右

ﾌｯﾄﾉｰﾄ解説
[020]
ｼｬｼﾅﾝﾊﾞNo.以降: 6/90 (F 745591)
 		001 R
38 A 019 545 29 28
ハウジング
シート調整コントロール・ユニット

ﾌｯﾄﾉｰﾄ解説
[019]
ｼｬｼﾅﾝﾊﾞNo.以前: 6/90 (F 745590)
 		002
41 A 019 545 31 28
クラッチ
TO 019 545 29 28 		002
44 A 013 545 14 28
ハウジング
パワー・シート・コントロール・ユニット、10 ピン

ﾌｯﾄﾉｰﾄ解説
[020]
ｼｬｼﾅﾝﾊﾞNo.以降: 6/90 (F 745591)
 		002
47 A 015 545 49 28
ソケット・スリーブ・ハウジング
電子制御の 電源供給

これに変更 A 014 545 85 28 		002
47 A 014 545 85 28
ソケット・スリーブ・ハウジング
電子制御の 電源供給 		002
50 A 009 545 21 28
カバー
TO 015 545 49 28 		NB
53 A 020 545 97 28
クラッチ
リヤ・シート高さ調整スイッチ: 3 ピン

ﾌｯﾄﾉｰﾄ解説
[020]
ｼｬｼﾅﾝﾊﾞNo.以降: 6/90 (F 745591)
 		002
56 A 020 545 98 28
クラッチ
フロント・シート高さ調整スイッチ: 3 ピン

ﾌｯﾄﾉｰﾄ解説
[020]
ｼｬｼﾅﾝﾊﾞNo.以降: 6/90 (F 745591)
 		002
59 A 009 545 52 28
コネクタ・ハウジング
シート調整モータ

ﾌｯﾄﾉｰﾄ解説
[019]
ｼｬｼﾅﾝﾊﾞNo.以前: 6/90 (F 745590)
 		001
62 A 009 545 21 28
カバー
TO 009 545 52 28 		NB
65 A 015 545 96 28
ハウジング
ヘッドレスト、バックレストおよびシート前後調整 スイッチ:6 ピン

ﾌｯﾄﾉｰﾄ解説
[020]
ｼｬｼﾅﾝﾊﾞNo.以降: 6/90 (F 745591)
 		002
68 A 020 545 99 28
クラッチ
パワー・シート電源スイッチ: 2 ピン

ﾌｯﾄﾉｰﾄ解説
[020]
ｼｬｼﾅﾝﾊﾞNo.以降: 6/90 (F 745591)
 		002
71 A 002 545 99 26
コンタクト・ソケット
2.5 MM 		NB
71 A 003 545 26 26
コンタクト・ソケット
4 MM 		NB
77 A 008 545 09 28
コネクタ・ハウジング
コネクタ (電源電圧ケーブル・ハーネス、2 ピン) 		002 R
80 A 008 545 11 28
カバー

これに変更 A 000 545 79 03 		-
80 A 000 545 79 03
カバー
TO 008 545 09 28 		NB
83 A 013 545 79 28
プラグ・ピン
TO 008 545 09 28 		NB
86 A 013 545 89 28
中間プラグ
パワー・シート電源 		002 L
89 A 014 545 04 28
中間プラグ
TO 013 545 89 28 		NB
90 A 010 545 52 28
ソケット・スリーブ
TO 013 545 89 28 		NB
92 A 201 540 46 08
ケーブル・ハーネス
電源電圧 		001 L
95 A 126 545 01 28
ハウジング
パワー・シート・リレー: 6 ピン 		001
98 A 006 545 80 28
コンタクトサポート
リレー、6 ピン 		001
101 A 009 545 30 28
アッパハウジング
TO 006 545 80 28 		NB
104 A 008 545 08 28
ハウジング
シート調整 		001
107 A 008 545 11 28
カバー

これに変更 A 000 545 79 03 		-
107 A 000 545 79 03
カバー
TO 008 545 08 28 		NB
110 A 201 540 11 81
ソケット
メイン・エレクトリック 		001
113 A 001 545 44 26
コンタクト・ソケット
4 MM 		NB
116 A 110 997 12 81
ラバー・グロメット 001
119 A 201 545 03 50
スリーブ
電気ケーブル / メイン・エレクトリック、 ターミナル 30 		001
122 N 007985 006161
ボルト

これに変更 N 007985 006580 		-
122 N 007985 006580
ボルト
電気ケーブル / メイン・エレクトリック、 ターミナル 30 		001
125 N 912004 006102
ロック・ワッシャ
電気ケーブル / メイン・エレクトリック、 ターミナル 30 		001
128 A 201 988 41 78
クリップ
ケーブル・ハーネス固定用ツール 		NB
131 A 123 988 27 78
クリップ
運転席ドアのケーブル・ハーネス 		002
134 A 201 540 68 10
ライン
メイン・エレクトリック / ドア・コンタクト・スイッチ 		001
137 A 201 545 33 28
ハウジング
メイン・エレクトリック、2 ピン
K 		001
140 A 003 545 06 26
コンタクト・ソケット
2.5 MM 		NB
143 A 000 546 43 40
ソケット・スリーブ
ドア・コンタクト・スイッチ 		NB
147 A 000 546 08 45
絶縁スリーブ
TO 000 546 43 40 		NB
150 A 000 987 32 72
エッジ・ガード
シート・クッション・フレームに

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		002
153 A 201 684 07 37
サポート
左エントランス

ﾌｯﾄﾉｰﾄ解説
[021]
左右運転席シート
[402]
今後の入荷予定はありません。
 		001
153 A 201 684 08 37
サポート
右エントランス

ﾌｯﾄﾉｰﾄ解説
[021]
左右運転席シート
[402]
今後の入荷予定はありません。
 		001
156 A 201 820 15 07
トランスミッション
シングル

ﾌｯﾄﾉｰﾄ解説
[032]
ｼｬｼﾅﾝﾊﾞNo.以前: 10/90 (F 559840)
 		002
156 A 124 820 19 07
トランスミッション
シングル

ﾌｯﾄﾉｰﾄ解説
[033]
ｼｬｼﾅﾝﾊﾞNo.以降: 10/90 (F 559841)
 		002
159 A 201 910 07 98
シャフト
左リヤ高さ調節 		002
162 A 201 820 13 07
トランスミッション
トリプル

ﾌｯﾄﾉｰﾄ解説
[032]
ｼｬｼﾅﾝﾊﾞNo.以前: 10/90 (F 559840)
 		002
162 A 201 820 16 07
トランスミッション

ﾌｯﾄﾉｰﾄ解説
[033]
ｼｬｼﾅﾝﾊﾞNo.以降: 10/90 (F 559841)
 		002
165 A 201 820 14 07
トランスミッション
トリプル

ﾌｯﾄﾉｰﾄ解説
[022]
メモリ付き電動シート調節装置
[032]
ｼｬｼﾅﾝﾊﾞNo.以前: 10/90 (F 559840)
[402]
今後の入荷予定はありません。
 		002
165 A 201 820 17 07
トランスミッション
トリプル

ﾌｯﾄﾉｰﾄ解説
[033]
ｼｬｼﾅﾝﾊﾞNo.以降: 10/90 (F 559841)
 		002
168 A 201 910 00 98
シャフト
前後調整 		002
171 A 201 910 04 98
シャフト
高さ調整装置 		004
174 A 124 910 03 98
シャフト
フロント高さ調整

ﾌｯﾄﾉｰﾄ解説
[022]
メモリ付き電動シート調節装置
 		002
174 A 124 910 03 98
シャフト
右リヤ高さ調節

ﾌｯﾄﾉｰﾄ解説
[022]
メモリ付き電動シート調節装置
 		002
174 A 124 910 03 98
シャフト
前後調整

ﾌｯﾄﾉｰﾄ解説
[022]
メモリ付き電動シート調節装置
 		002
177 A 000 821 61 60
抵抗
ポテンショメータ 		002
180 N 006799 009002
ロック・ワッシャ
フレキシブル・シャフト / エンジンおよびトランスミッション 		008
183 A 124 820 12 07
ピニオン 002
186 A 201 919 00 98
シャフト 002
189 A 002 820 50 42
モータ
フロント高さ調整 		002
192 A 002 820 22 42
モータ
プログラミング付き フロント・シート高さ調整

ﾌｯﾄﾉｰﾄ解説
[019]
ｼｬｼﾅﾝﾊﾞNo.以前: 6/90 (F 745590)
[402]
今後の入荷予定はありません。
 		002
192 A 003 820 22 42
モータ
プログラミング付き フロント・シート高さ調整

ﾌｯﾄﾉｰﾄ解説
[020]
ｼｬｼﾅﾝﾊﾞNo.以降: 6/90 (F 745591)
 		002
195 A 002 820 51 42
モータ
リヤ高さ調整 		002
198 A 003 820 38 42
モータ
プログラミング付き フロント・シート高さ調整 		002
201 A 003 820 55 42
モータ
前後調整 		002
204 A 002 820 21 42
モータ
プログラミング付き前後調整 		002
207 A 126 545 34 28
ソケット・スリーブ・ハウジング
プログラミング付き フロント・シート高さ調整

ﾌｯﾄﾉｰﾄ解説
[019]
ｼｬｼﾅﾝﾊﾞNo.以前: 6/90 (F 745590)
 		002
207 A 124 545 03 28
ハウジング
プログラミング付き フロント・シート高さ調整

ﾌｯﾄﾉｰﾄ解説
[020]
ｼｬｼﾅﾝﾊﾞNo.以降: 6/90 (F 745591)
 		002
210 A 124 545 02 28
ハウジング
プログラミング付き フロント・シート高さ調整 		002
213 A 126 545 31 28
ハウジング
プログラミング付き前後調整 		002
216 A 002 545 99 26
コンタクト・ソケット
2.5 MM 		NB
216 A 003 545 26 26
コンタクト・ソケット
4 MM 		NB
219 A 001 545 38 26
コンタクト・ピン
TO 002 820 51 42,003 820 55 42 		002
222 A 000 821 56 60
ポテンショメータ
ポテンショメータ

ﾌｯﾄﾉｰﾄ解説
[022]
メモリ付き電動シート調節装置
 		004
225 A 201 820 25 14
ホルダー
モータ/高さ調整 		002
228 A 201 829 02 14
ホルダー
モータ/高さ調整 		002
231 A 201 829 03 14
ホルダー
モータ / プログラミング付きシート高さ調整 		002
234 A 201 820 24 14
ホルダー
パワー・シート・ ケーブル・ハーネス 		002
237 A 201 829 01 14
ホルダー
カップリング 		002
243 A 005 990 17 01
ボルト
モータ/ブラケット
14 MM

♦ 以下から選択できます A 124 990 23 01 		016
243 A 124 990 23 01
ボルト
モータ/ブラケット
14 MM

♦ 以下から選択できます A 005 990 17 01 		016
246 N 000439 004201
ナット
モータ/ブラケット 		012
249 N 006798 004101
ロック・ワッシャ
モータ/ブラケット 		012
252 N 914114 005000
ボルト

これに変更 N 914112 005003 		-
252 N 914112 005003
ボルト
電気モータ / ガイド・レール 		004
255 A 005 990 19 01
ボルト
モータ/ブラケット
46 MM

ﾌｯﾄﾉｰﾄ解説
[022]
メモリ付き電動シート調節装置
[046]
ｼｬｼﾅﾝﾊﾞNo.以前: 9/89 (F 668000)
 		008
255 A 124 990 24 01
ボルト
モータ/ブラケット
46 MM

ﾌｯﾄﾉｰﾄ解説
[022]
メモリ付き電動シート調節装置
[047]
ｼｬｼﾅﾝﾊﾞNo.以降: 9/89 (F 668001)
 		008
258 N 914114 005001
ボルト
エンジン・リヤ高さ調整用ホルダ

ﾌｯﾄﾉｰﾄ解説
[022]
メモリ付き電動シート調節装置
 		002
261 A 003 820 16 42
ギヤ・モータ
バックレスト調整 		002
264 A 124 820 73 42
ギヤ・モータ
プログラミング付きバックレスト調整 		002
267 A 126 545 26 28
ハウジング
プログラミング付きバックレスト調整 		002
270 A 001 545 38 26
コンタクト・ピン
TO 003 820 16 42 		NB
273 A 002 545 99 26
コンタクト・ソケット
TO 124 820 73 42 		NB
273 A 003 545 26 26
コンタクト・ソケット
TO 124 820 73 42 		NB
279 A 124 820 42 14
ホルダー

これに変更 A 124 821 04 14 		-
279 A 124 821 04 14
ホルダー

ﾌｯﾄﾉｰﾄ解説
[011]
ブラック No. 9000
 		002
282 A 201 990 12 36
ボルト
ブラケット / バックレスト 		004
285 A 124 820 19 42
モータ
電動調整ヘッドレスト 		002
288 A 201 820 57 42
モータ
調整可能ヘッドレスト、 フロント・シート高さ調整 		002
291 A 012 545 84 28
コネクタ・ハウジング
TO 124 820 19 42 		002
292 A 011 545 16 28
プラグ・ピン
TO 124 820 19 42 		NB
294 A 002 545 99 26
コンタクト・ソケット
TO 201 820 57 42 		NB
294 A 003 545 26 26
コンタクト・ソケット
TO 201 820 57 42 		NB
297 N 914116 005404
ボルト
電気モータ、左、4 ピン 		002
300 N 914116 005401
ボルト
電動モータ/バックレスト・フレーム 		002
303 A 126 540 24 43
ストリップ
コンタクト・プレート

ﾌｯﾄﾉｰﾄ解説
[019]
ｼｬｼﾅﾝﾊﾞNo.以前: 6/90 (F 745590)
 		002
303 A 124 540 00 43
コンタクト・プレート
コンタクト・プレート

ﾌｯﾄﾉｰﾄ解説
[022]
メモリ付き電動シート調節装置
 		002
306 A 013 545 17 28
カバー
コンタクト・プレート 		002
309 A 007 997 79 81
グロメット
コンタクト・レールに 		004
312 A 000 821 44 47
リレー
ヘッドレスト・ドライブ

ﾌｯﾄﾉｰﾄ解説
[021]
左右運転席シート
 		001
315 A 201 820 06 26
コントロールユニット
シート調整

ﾌｯﾄﾉｰﾄ解説
[019]
ｼｬｼﾅﾝﾊﾞNo.以前: 6/90 (F 745590)
 		001
315 A 201 820 15 26
コントロール・ユニット
シート調整

ﾌｯﾄﾉｰﾄ解説
[020]
ｼｬｼﾅﾝﾊﾞNo.以降: 6/90 (F 745591)
 		001
