一覧

乗用車セダン、モデル・イヤー 89 年識別 No.F 658349 以前、例外は F 651493乗用車セダン、モデル・イヤー 90 年識別 No. F 658350 以降および F 651493識別 No.F 748279 以前、例外は F 746026乗用車セダン、モデル・イヤー 91 年識別 No. F 748280 以降、他に取り付けられている場所は F 746026識別 No. F 859310 以前乗用車セダン、モデル・イヤー 92 年識別 No. F 859311 以降識別 No. F 998173 以前乗用車セダン、モデル・イヤー 93 年識別 No. F 998174 以降
201.035 => 190 E 2.5-16 JAPAN
M: 102990
GA: 722417

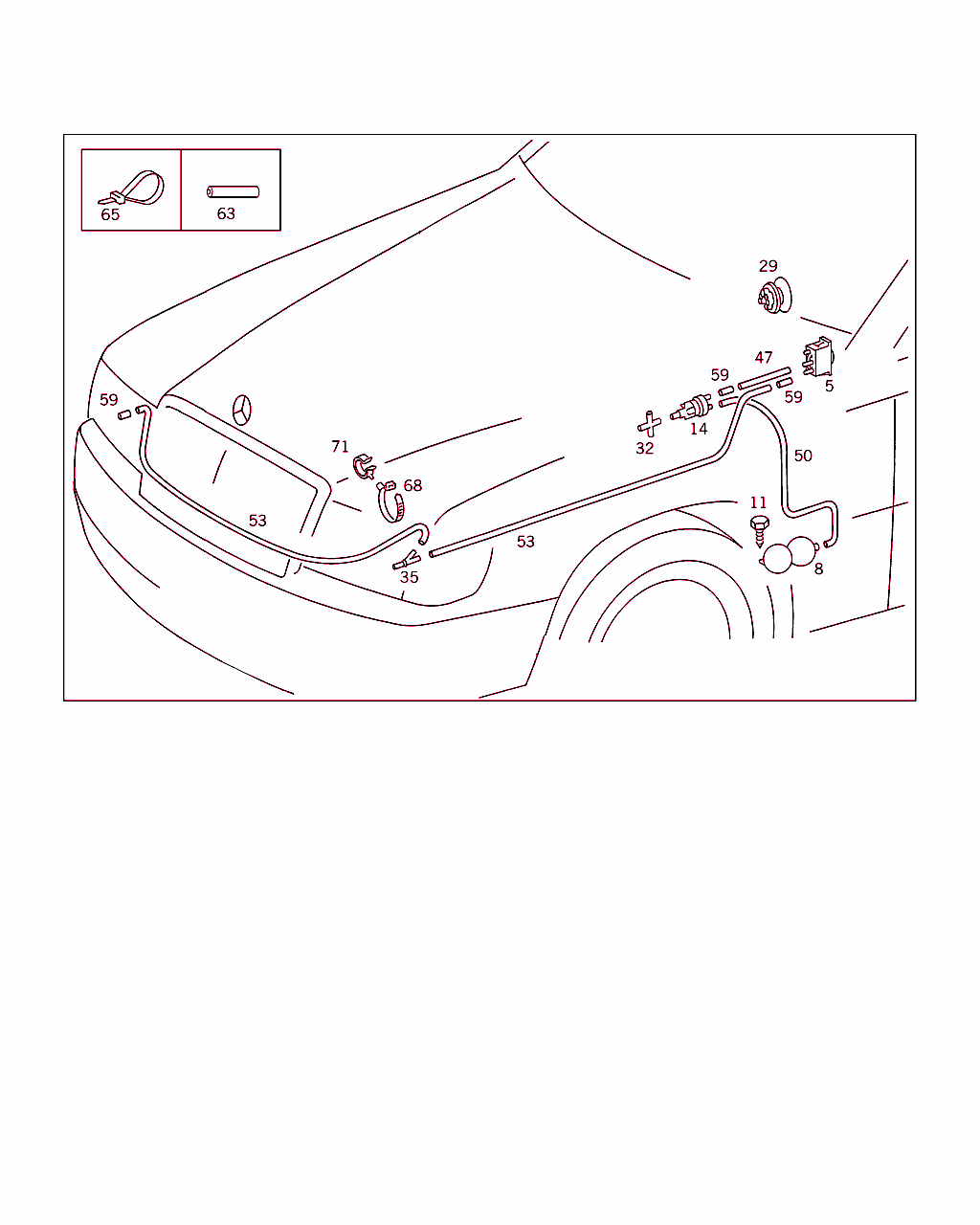

Schema

B80015000010.971201

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 000 800 11 73
スイッチ

これに変更 A 124 800 04 73 		-
5 A 000 800 12 73
スイッチ

これに変更 A 124 800 04 73 		-
5 A 124 800 04 73
スイッチ
ヘッドランプ光軸調整 		001
8 A 107 800 08 19
タンク
ヘッドランプ光軸調整 		001
11 N 007976 004205
鉄板ビス
バキューム・リザーブ・タンク 		002
14 A 126 800 00 78
チェック・バルブ
ヘッドランプ光軸調整 		001
29 A 111 997 23 81
グロメット

これに変更 A 008 997 17 81 		-
29 A 008 997 17 81
グロメット
ファイヤ・ウォールを通るバキューム・ライン 		001
32 A 117 078 00 45
T ピース
チェック・バルブおよび燃料消費インジケータの ヒータおよびヘッドランプ光軸調整 		001
35 A 117 078 01 45
T ピース
左ランプ・ユニット 		001
47 A 000 158 14 35
パイプ

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		-
47 A 000 158 14 35
パイプ
コントロール・スイッチからチェック・バルブまで
430 MM 		001
50 A 000 158 14 35
パイプ

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		-
50 A 000 158 14 35
パイプ
チェック・バルブからリザーブ・タンクまで
600 MM 		001 LM
50 A 000 158 14 35
パイプ
チェック・バルブからリザーブ・タンクまで
1750 MM 		001 LA
53 A 000 158 14 35
パイプ

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		-
53 A 000 158 14 35
パイプ
コントロール・スイッチからヘッドランプ・ユニット Y 型ジョイント ヘッドランプ・ユニット
1400 MM 		001
53 A 000 158 14 35
パイプ
Y 型ジョイントから左ヘッドランプ・ユニット 右
1800 MM 		001
59 A 007 997 61 82
ホース

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		-
59 A 007 997 61 82
ホース
/ コントロール・スイッチ
70 MM 		002
59 A 007 997 61 82
ホース
チェック・バルブ
30 MM 		003
59 A 007 997 61 82
ホース
右ランプ・ユニット
30 MM 		001
59 A 007 997 61 82
ホース
エンジンに取り付け
30 MM 		001
59 A 007 997 61 82
ホース
エンジンからエンジン・ルーム・ディストリビュータまで
30 MM 		001
63 A 018 997 34 82
ホース
300 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
65 A 114 997 01 90
連結ピース NB
65 A 114 997 02 90
連結ピース

これに変更 A 114 997 05 90 		-
65 A 114 997 05 90
連結ピース NB
68 A 116 997 08 90
連結ピース NB
71 A 110 995 00 65
クランプ

これに変更 A 000 476 04 36 		-
71 A 000 476 04 36
ホルダー NB
