乗用車セダン、モデル・イヤー 89 年識別 No.F 658349 以前、例外は F 651493乗用車セダン、モデル・イヤー 90 年識別 No. F 658350 以降および F 651493識別 No.F 748279 以前、例外は F 746026乗用車セダン、モデル・イヤー 91 年識別 No. F 748280 以降、他に取り付けられている場所は F 746026識別 No. F 859310 以前乗用車セダン、モデル・イヤー 92 年識別 No. F 859311 以降識別 No. F 998173 以前乗用車セダン、モデル・イヤー 93 年識別 No. F 998174 以降
201.035 => 190 E 2.5-16 JAPAN
M: 102990
GA: 722417

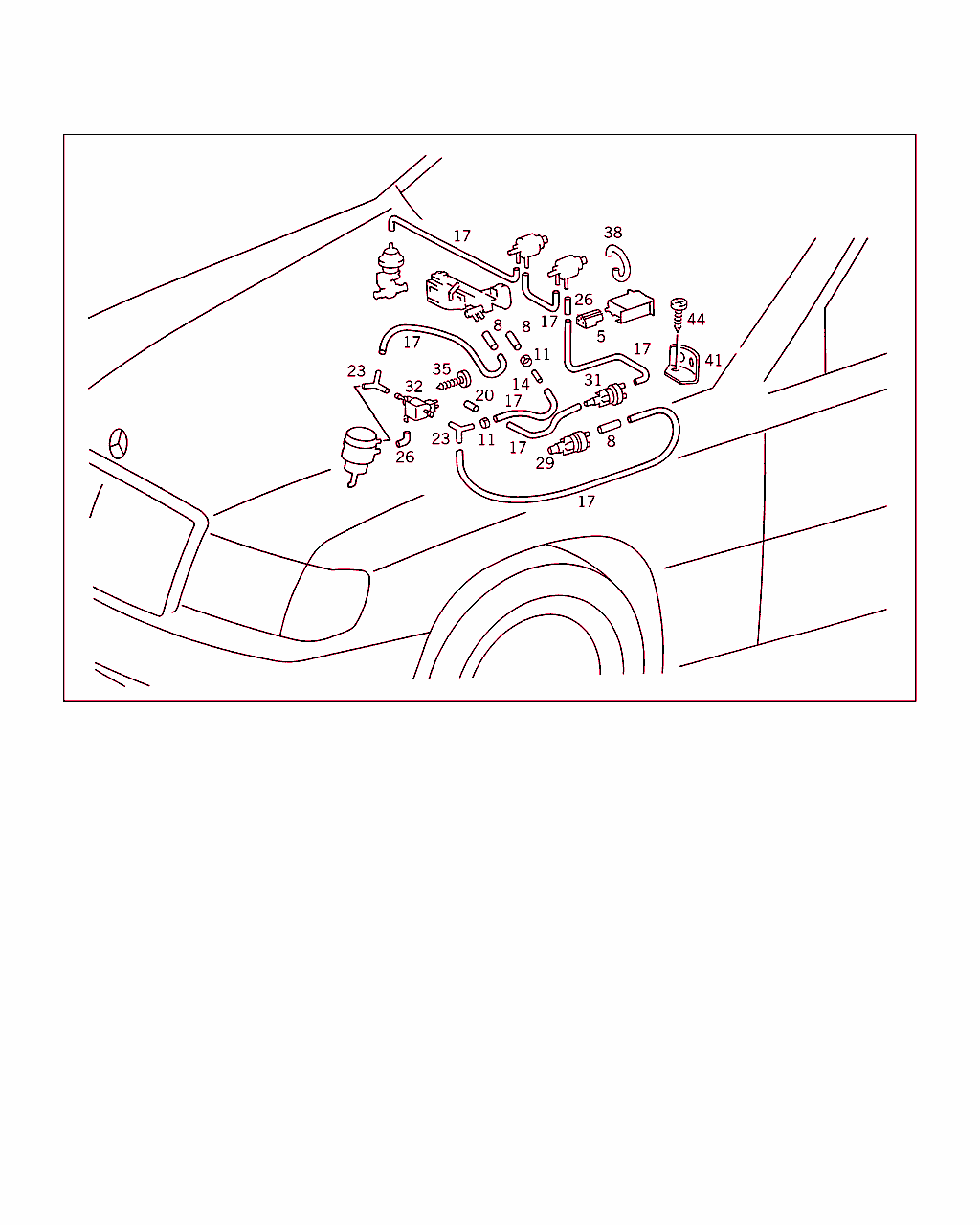

Schema

B80105000001.971201

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 126 805 00 03
アダプタ
内気循環ロッカ・スイッチ 		001
8 A 007 997 61 82
ホース

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		-
8 A 007 997 61 82
ホース
チェック・バルブ
30 MM 		001
8 A 007 997 61 82
ホース
(ウォータ・バルブ) マグネット
50 MM 		001
8 A 007 997 61 82
ホース
バキューム・スイッチ / ブロワ・スイッチ
50 MM 		001
11 A 126 997 23 81
グロメット
バキューム・スイッチ / ブロワ・スイッチ 		001
11 A 126 997 23 81
グロメット
スイッチオーバ・バルブ 		001
14 A 126 805 01 75
スロットル

これに変更 A 201 805 00 75 		-
14 A 201 805 00 75
スロットル
バキューム・スイッチ / ブロワ・スイッチ 		001
17 A 000 158 14 35
パイプ

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		-
17 A 000 158 14 35
パイプ
左ミックス・エア・フラップ・コントロールに至る右ミックス・エア・フラップ・コントロール
115 MM 		001
17 A 000 158 14 35
パイプ
チェック・バルブから スイッチオーバ・バルブへ
850 MM 		001
17 A 000 158 14 35
パイプ
バキューム・スイッチ / ブロワ・スイッチ
200 MM 		001
17 A 000 158 14 35
パイプ
バキューム・ディストリビュータ、スイッチ・オーバ・バルブ、 ブロワ・スイッチのバキューム・スイッチへ
200 MM 		001
17 A 000 158 14 35
パイプ

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		-
17 A 000 158 14 35
パイプ
エンジンからエンジン・ルーム・ディストリビュータまで
900 MM 		001
17 A 000 158 14 35
パイプ

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		-
17 A 000 158 14 35
パイプ
ウォータ・バルブ・バキューム・エレメントに至るミックス・エア・フラップ・コントロール 		001
17 A 000 158 14 35
パイプ

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		-
17 A 000 158 14 35
パイプ
チェック・バルブ / ミックス・エア・フラップ・コントロール
800 MM 		001
20 A 117 078 05 81
ホース
エンジンに取り付け 		001
23 A 117 078 01 45
T ピース
スイッチオーバ・バルブ 		002
26 A 117 078 05 81
ホース
ソレノイド・スイッチオーバ・バルブ / メイン・エア・フラップ用バキューム・エレメント・ホルダ 		001
26 A 117 078 05 81
ホース
(ウォータ・バルブ) マグネット 		001
26 A 117 078 05 81
ホース
ミックス・エア・フラップ・コントロール、左および右 		002
29 A 126 800 00 78
チェック・バルブ
ヒータ 		001
31 A 126 800 04 78
バルブ
ヒータ 		001
32 A 000 800 07 78
バルブ 001
35 N 007981 004334
鉄板ビス

これに変更 N 007981 004385 		-
35 N 007981 004385
鉄板ビス 001
38 A 201 806 09 78
ホース

これに変更 A 117 078 05 81
• +001 A 013 997 03 82 		-
38 A 117 078 05 81
ホース
ミックス・エア・フラップ・コントロール、左および右 		001
41 A 201 805 02 14
ホルダー
チェック・バルブ 		001
44 N 007981 004226
鉄板ビス

これに変更 N 007981 004233 		-
44 N 007981 004233
鉄板ビス

これに変更 N 000000 000460 		-
44 N 000000 000460
鉄板ビス
ホルダ / エンジン・ルーム・ポット 		001
----- A 126 805 05 22
ディストリビュータ 001
