PASSENGER CAR,SEDAN
UP TO IDENT NO. A 456128,F 539196 EXCEPT FOR
A 411067,A 418669,A 434248,A 437606,A 438142,A 438444,A 441817,A 442074, A 442076,A 444387,A 446081
F 456209,F 465655,F 488676,F 492086,F 497536,F 498653,F 506309,F 523900 F 523920,F 523947,F 537867
201.029 => 190 E 2.6
M: 103942
GM: 717435
GA: 722409
LG: 765903

Schema

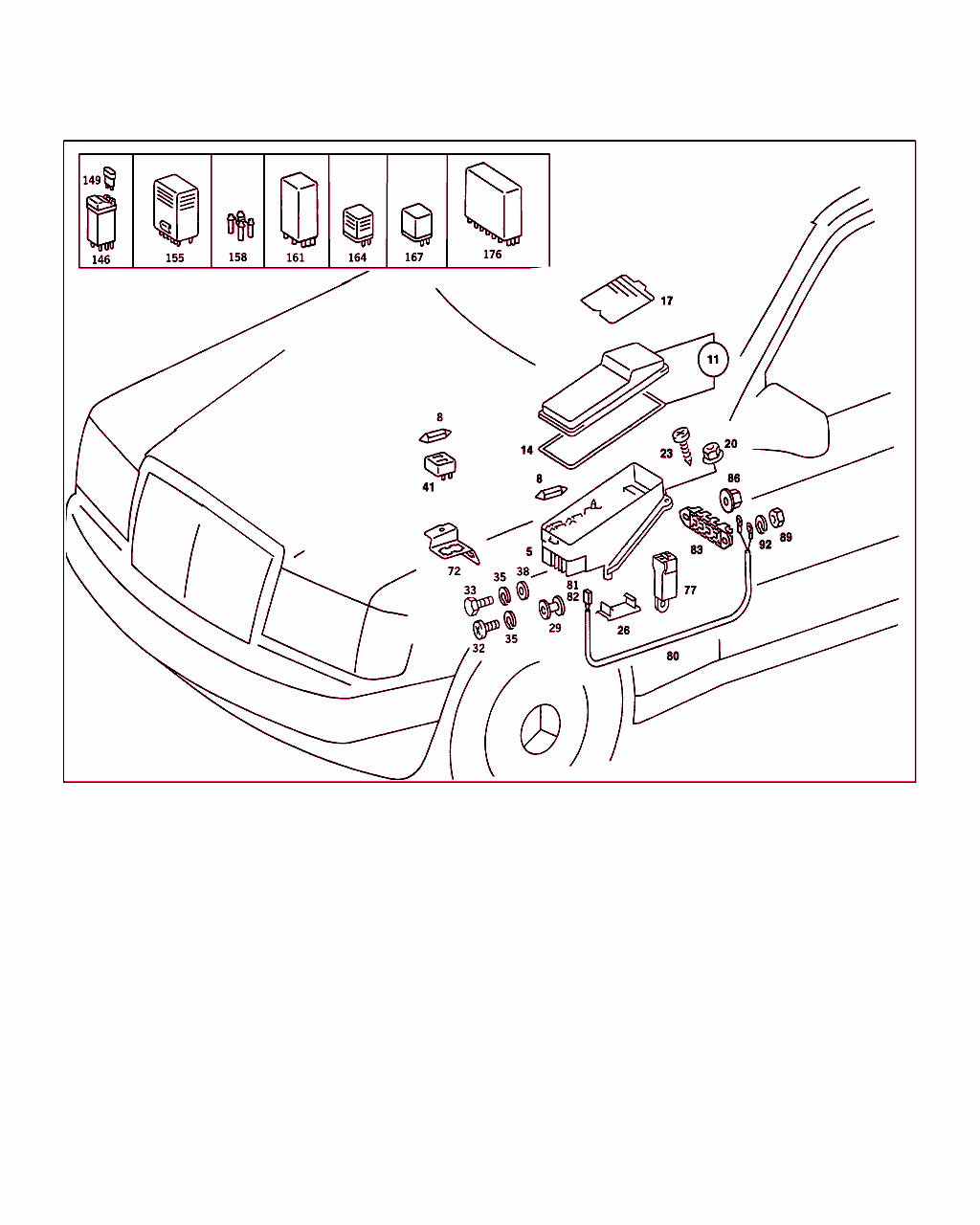

B54045000084.030228

[image]

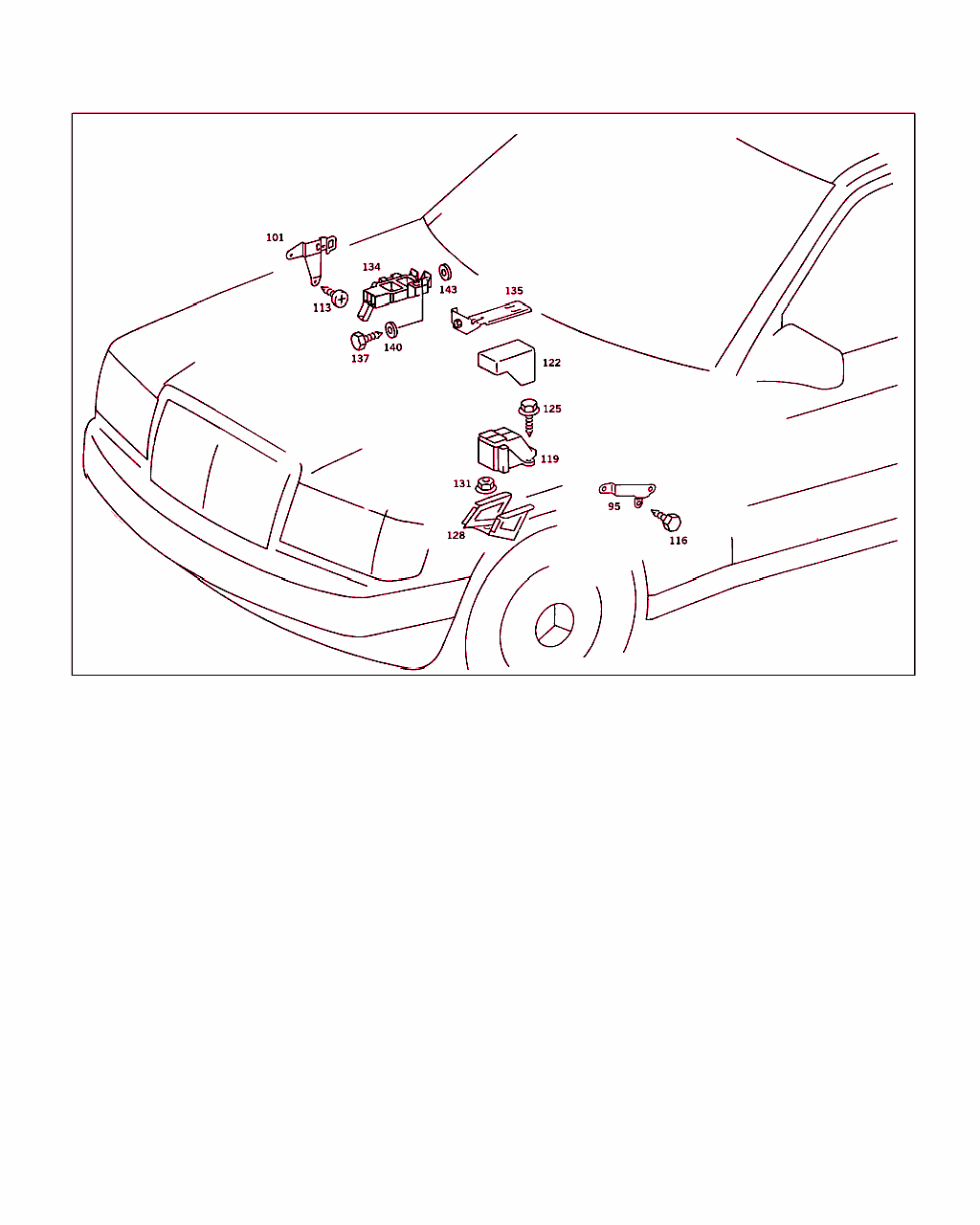

B54045000085.920429

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 201 540 04 50
ヒューズ・ボックス
(メイン・エレクトリック)

ﾌｯﾄﾉｰﾄ解説
[806]
FROM IDENT NO. (NEW EQUIPMENT 9/84)
A 133970   NOT FOR SWITZERLAND   ALSO INSTALLED ON
A 074339,A 078803,A 088299,A 111265,A 113528,A 113666,A 113942,A 115134,A 115371,A 116238,A 116311,A 116959,A 117022,A 118852,
A 120385,A 120951,A 121009,A 121016,A 121031,A 121142,A 122906,A 123489,A 123516,A 123643,A 123775,A 123837,A 123865,A 123916,
A 123966,A 124157,A 124252,A 124279,A 124542,A 124787,A 124877,A 125044,A 125653,A 126052,A 126523,A 126702,A 127459,A 127524,
A 127578,A 127979,A 129650,A 130761,A 133486.
  EXCEPT FOR
A 133978,A 134014,A 134056,A 134078,A 134108,A 134110,A 134126,A 134136,A 134138,A 134141,A 134150,A 134185,A 134222,A 134229,
A 134239,A 134248,A 134259,A 134271,A 134285,A 134308,A 134312,A 134338,A 134355,A 134361,A 134377,A 134399,A 134410,A 134425,
A 134430,A 134446,A 134447,A 134450,A 134468,A 134482,A 134483,A 134516,A 134564,A 134649,A 134654,A 134671,A 134710,A 134745,
A 134746,A 134754,A 134761,A 134787,A 134809,A 134810,A 134875,A 134885,A 134887,A 134901,A 134907,A 134909,A 134946,A 134953,
A 134958,A 134989,A 135026,A 135033,A 135045,A 135056,A 135115,A 135124,A 135190,A 135219,A 135258,A 135299,A 135333,A 135369,
A 135410-A 135412,A 135415,A 135426,A 135430,A 135436,A 135461,A 135485,A 135509,A 135531,A 135532,A 135542,A 135548,A 135566,
A 135571,A 135585,A 135595,A 135603,A 135616,A 135618,
A 135621,A 135627,A 135686,A 135733,A 135758,A 135773,A 135814,A 135877,A 136278,A 136499,A 137246,A 137281,A 137284,A 137547,
A 139458,A 141322,A 144614.
SWITZERLAND A 109541   ALSO INSTALLED ON A 064727,A 102873
  EXCEPT FOR
A 109592,A 109777,A 109883,A 110733,A 110885,A 119774,A 123631.
F 038703   NOT FOR AUSTRALIA,SWEDEN   ALSO INSTALLED ON
F 032455,F 033809,F 033844,F 035842,F 036083,F 037866,F 037885,F 037904,F 037909,F 038026,F 038411,F 038666.
  EXCEPT FOR
F 038704,F 038708,F 038711,F 038714,F 038728,F 038748,F 038749,F 038752,F 038754,F 038757,F 038765,F 038776,F 038806,F 038809,
F 038813,F 038818,F 038820,F 038827,F 038832,F 038838,F 038839,F 038851,F 038862,F 038866,F 038871,F 038872,F 038878,F 038882,
F 038886,F 038892,F 038899,F 038904,F 038908,F 038909,F 038911,F 038915,F 039010,F 039012,F 039014,F 039022,F 039041,F 039045,
F 039049,F 039050,F 039054,F 039057,F 039061,F 039064,F 039066,F 039073,F 039078,F 039082,F 039089,F 039104,F 039110,F 039118,
F 039129,F 039133,F 039139,F 039141,F 039146,F 039153,F 039162,F 039173,F 039189,F 039211,F 039223,F 039229,F 039259,F 039265,
F 039271,F 039282,F 039286,F 039320,F 039376,F 039417,F 039448,F 039504,F 039508,F 039510,F 039513,F 039514,F 039521,F 039526,
F 039535,F 039698,F 039705,F 039758,F 039833,F 039849,
F 039866,F 040297,F 040452,F 040617,F 040900,F 040903,F 040907,F 041316,F 042330,F 044251.
AUSTRALIA F 031506
SWEDEN F 027754
 		001
8 A 000 545 82 34
ヒューズ

これに変更 N 072581 008101 		-
8 N 072581 008101
ヒューズ・エレメント
8 A 		NB
8 A 000 545 83 34
ヒューズ
16 A 		NB
11 A 201 540 03 82
カバー

ﾌｯﾄﾉｰﾄ解説
[022]
ｼｬｼﾅﾝﾊﾞNo.以降:
022 000376
024 000468
 		001
17 A 201 545 14 00
名称ストリップ

ﾌｯﾄﾉｰﾄ解説
[020]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 427538
F 286573
 		001
20 N 913017 006000
ナット

これに変更 N 910112 006001 		-
20 N 910112 006001
ヘキサゴン・ナット

これに変更 N 913023 006001 		-
20 N 913023 006001
ナット
メイン・エレクトリック / ファイヤウォール 		002
----- A 201 990 03 22
ボルト

これに変更 A 001 990 02 22 		-
23 A 001 990 02 22
ボルト
メイン・エレクトリック / ファイヤウォール

ﾌｯﾄﾉｰﾄ解説
[022]
ｼｬｼﾅﾝﾊﾞNo.以降:
022 000376
024 000468
 		002
26 A 201 545 00 46
カバー 001
29 A 201 545 01 50
ブッシュ
電気ケーブル / メイン・エレクトリック、 以下のターミナル、
15 R 		001
29 A 201 545 02 50
ブッシュ
電気ケーブル / メイン・エレクトリック、 以下のターミナル、
15 		001
29 A 201 545 03 50
スリーブ
電気ケーブル / メイン・エレクトリック、 以下のターミナル、
30 		001
32 N 007985 004125
ボルト

これに変更 N 007985 004107 		-
32 N 007985 004107
ボルト
電気ケーブル / メイン・エレクトリック、 以下のターミナル、
15 R 		001
32 N 007985 005157
ボルト
電気ケーブル / メイン・エレクトリック、 以下のターミナル、
15 		001
33 N 000933 006122
ボルト

これに変更 N 304017 006034 		-
33 N 304017 006034
6角ボルト
電気ケーブル / メイン・エレクトリック、 ターミナル 30 		002
35 N 912004 004102
ロック・ワッシャ
電気ケーブル / メイン・エレクトリック、 以下のターミナル、
15 R 		001
35 N 912004 005100
ロック・ワッシャ
電気ケーブル / メイン・エレクトリック、 以下のターミナル、
15 		001
35 N 912004 006102
ロック・ワッシャ
電気ケーブル / メイン・エレクトリック、 ターミナル 30 		001
38 N 000125 006421
ウインドウ
電気ケーブル / メイン・エレクトリック、 ターミナル 30

これに変更 N 000125 006449 		001
38 N 000125 006449
ウインドウ
電気ケーブル / メイン・エレクトリック、 ターミナル 30 		001
41 A 201 540 03 50
ヒューズ・ボックス
2 ピン 		001
72 A 201 545 38 40
ホルダー
追加ヒューズ・ホルダ、リレー 		001 L
77 A 201 540 11 81
ソケット
主電源用ダイオードとのコンタクト・ ブリッジ、2 ピン

ﾌｯﾄﾉｰﾄ解説
[191]
INAPPLICABLE TO SWEDEN
 		001
77 A 201 540 12 81
ソケット
主電源用ダイオードとのコンタクト・ ブリッジ、2 ピン

ﾌｯﾄﾉｰﾄ解説
[190]
FOR SWEDEN
 		001
77 A 201 540 01 81
ソケット

これに変更 A 201 540 11 81 		-
77 A 201 540 11 81
ソケット
ダイオード付きコンタクト・ブリッジ、2 ピン 		001
80 A 201 540 89 09
ライン
メイン・エレクトリック / コネクション・ポイント 		001
81 A 201 545 30 28
ソケット・スリーブ・ハウジング
メイン・エレクトリック、2 ピン 		001
82 A 002 545 30 26
コンタクト・ソケット
TO 201 545 30 28 		NB
83 A 201 540 06 69
ソケット・ターミナル
5 ピン 		001
86 A 002 994 30 45
ヒューズ

これに変更 A 003 990 63 51 		-
86 A 003 990 63 51
ナット
ケーブル・コネクタ / ファイヤ・ウォール 		002
89 N 000934 004006
ナット
ケーブル・コネクタのケーブル・ハーネス 		002
92 N 912004 004102
ロック・ワッシャ
ケーブル・コネクタのケーブル・ハーネス 		002
95 A 201 545 71 40
ホルダー

これに変更 A 201 545 11 47 		- R
95 A 201 545 11 47
ホルダー
テスト・コネクタ 		001 R
101 A 124 545 39 40
ホルダー

これに変更 A 124 545 91 40 		- L
101 A 124 545 91 40
ホルダー
テスト・コネクタ 		001 L
----- A 126 545 56 40
ホルダー

これに変更 A 126 545 97 40 		-
101 A 126 545 97 40
ホルダー
テスト・コネクタ 		001
113 N 007981 004325
鉄板ビス
ブラケットに取り付けるブラケット 		002
113 N 007981 004322
鉄板ビス

これに変更 N 007981 004233 		-
113 N 007981 004233
鉄板ビス

これに変更 N 000000 000460 		-
113 N 000000 000460
鉄板ビス
ファイヤ・ウォールに取り付けるブラケット 		001
116 N 007976 004217
鉄板ビス

これに変更 N 914128 004303 		-
116 N 914128 004303
鉄板ビス
ファイヤ・ウォールに取り付けるブラケット 		001
116 N 007976 004303
鉄板ビス
ファイヤ・ウォールに取り付けるブラケット 		001
119 A 201 545 10 40
ホルダー
リレー 		001
122 A 201 545 01 03
カバー 001
125 N 914127 004207
鉄板ビス
コンソール上のホルダ 		002
128 A 201 546 03 43
ホルダー
左リレー・ホルダ 		001 L
128 A 201 546 04 43
ホルダー
右リレー・ホルダ 		001 R
131 N 913017 006000
ナット

これに変更 N 910112 006001 		-
131 N 910112 006001
ヘキサゴン・ナット

これに変更 N 913023 006001 		-
131 N 913023 006001
ナット
コンソール / ホイール・ハウス 		002
134 A 201 540 19 73
ホルダー
リレー

ﾌｯﾄﾉｰﾄ解説
[026]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 485887
F 336110
[162]
INAPPLICABLE TO ECE VERSION VEHICLES WITH CATALYST
[402]
NO LONGER AVAILABLE
[806]
FROM IDENT NO. (NEW EQUIPMENT 9/84)
A 133970   NOT FOR SWITZERLAND   ALSO INSTALLED ON
A 074339,A 078803,A 088299,A 111265,A 113528,A 113666,A 113942,A 115134,A 115371,A 116238,A 116311,A 116959,A 117022,A 118852,
A 120385,A 120951,A 121009,A 121016,A 121031,A 121142,A 122906,A 123489,A 123516,A 123643,A 123775,A 123837,A 123865,A 123916,
A 123966,A 124157,A 124252,A 124279,A 124542,A 124787,A 124877,A 125044,A 125653,A 126052,A 126523,A 126702,A 127459,A 127524,
A 127578,A 127979,A 129650,A 130761,A 133486.
  EXCEPT FOR
A 133978,A 134014,A 134056,A 134078,A 134108,A 134110,A 134126,A 134136,A 134138,A 134141,A 134150,A 134185,A 134222,A 134229,
A 134239,A 134248,A 134259,A 134271,A 134285,A 134308,A 134312,A 134338,A 134355,A 134361,A 134377,A 134399,A 134410,A 134425,
A 134430,A 134446,A 134447,A 134450,A 134468,A 134482,A 134483,A 134516,A 134564,A 134649,A 134654,A 134671,A 134710,A 134745,
A 134746,A 134754,A 134761,A 134787,A 134809,A 134810,A 134875,A 134885,A 134887,A 134901,A 134907,A 134909,A 134946,A 134953,
A 134958,A 134989,A 135026,A 135033,A 135045,A 135056,A 135115,A 135124,A 135190,A 135219,A 135258,A 135299,A 135333,A 135369,
A 135410-A 135412,A 135415,A 135426,A 135430,A 135436,A 135461,A 135485,A 135509,A 135531,A 135532,A 135542,A 135548,A 135566,
A 135571,A 135585,A 135595,A 135603,A 135616,A 135618,
A 135621,A 135627,A 135686,A 135733,A 135758,A 135773,A 135814,A 135877,A 136278,A 136499,A 137246,A 137281,A 137284,A 137547,
A 139458,A 141322,A 144614.
SWITZERLAND A 109541   ALSO INSTALLED ON A 064727,A 102873
  EXCEPT FOR
A 109592,A 109777,A 109883,A 110733,A 110885,A 119774,A 123631.
F 038703   NOT FOR AUSTRALIA,SWEDEN   ALSO INSTALLED ON
F 032455,F 033809,F 033844,F 035842,F 036083,F 037866,F 037885,F 037904,F 037909,F 038026,F 038411,F 038666.
  EXCEPT FOR
F 038704,F 038708,F 038711,F 038714,F 038728,F 038748,F 038749,F 038752,F 038754,F 038757,F 038765,F 038776,F 038806,F 038809,
F 038813,F 038818,F 038820,F 038827,F 038832,F 038838,F 038839,F 038851,F 038862,F 038866,F 038871,F 038872,F 038878,F 038882,
F 038886,F 038892,F 038899,F 038904,F 038908,F 038909,F 038911,F 038915,F 039010,F 039012,F 039014,F 039022,F 039041,F 039045,
F 039049,F 039050,F 039054,F 039057,F 039061,F 039064,F 039066,F 039073,F 039078,F 039082,F 039089,F 039104,F 039110,F 039118,
F 039129,F 039133,F 039139,F 039141,F 039146,F 039153,F 039162,F 039173,F 039189,F 039211,F 039223,F 039229,F 039259,F 039265,
F 039271,F 039282,F 039286,F 039320,F 039376,F 039417,F 039448,F 039504,F 039508,F 039510,F 039513,F 039514,F 039521,F 039526,
F 039535,F 039698,F 039705,F 039758,F 039833,F 039849,
F 039866,F 040297,F 040452,F 040617,F 040900,F 040903,F 040907,F 041316,F 042330,F 044251.
AUSTRALIA F 031506
SWEDEN F 027754
 		001 R
137 N 007976 004205
鉄板ビス
ファイヤ・ウォールに取り付けるブラケット 		003
140 N 000125 005317
ウインドウ

これに変更 N 000433 005304 		-
140 N 000433 005304
ウインドウ
ファイヤ・ウォールに取り付けるブラケット 		003
143 A 115 997 10 40
シール・リング

これに変更 A 201 987 02 41 		-
143 A 201 987 02 41
ラバー・リング
ファイヤ・ウォールに取り付けるブラケット 		001
----- A 201 540 32 45
スイッチ

これに変更 A 201 540 30 45

ﾌｯﾄﾉｰﾄ解説
[066]
FIRST EXHAUST STOCK OF OLD PARTS ON VEHICLES LESS AUTOMATIC LIMITED-SLIP DIFFERENTIAL
 		-
146 A 201 540 30 45
リレー

これに変更 A 201 540 37 45 		-
146 A 201 540 37 45
リレー
過電圧保護

♦ 以下から選択できます A 201 540 30 45 		-
----- A 201 540 38 45
スイッチ

これに変更 A 201 540 37 45

ﾌｯﾄﾉｰﾄ解説
[066]
FIRST EXHAUST STOCK OF OLD PARTS ON VEHICLES LESS AUTOMATIC LIMITED-SLIP DIFFERENTIAL
 		-
146 A 201 540 37 45
リレー
過電圧保護

♦ 以下から選択できます A 201 540 30 45 		-
146 A 201 540 37 45
リレー
過電圧保護 		001
149 A 001 545 40 34
ヒューズ

これに変更 A 002 545 09 34 		-
149 A 002 545 09 34
ヒューズ 001
155 A 002 545 52 05
リレー

これに変更 A 002 545 92 05 		- M
155 A 002 545 92 05
リレー

これに変更 A 003 545 00 05 		-
155 A 003 545 00 05
リレー

これに変更 A 003 545 24 05 		-
155 A 003 545 24 05
リレー
フューエル・ポンプ・カットオフ 		001
155 A 002 545 13 05
コントロールユニット
エアコン・コンプレッサ 		001
164 A 001 542 02 19
リレー

♦ 以下から選択できます A 001 542 22 19 		-
164 A 001 542 22 19
リレー

これに変更 A 001 542 02 19 		-
164 A 001 542 02 19
リレー

♦ 以下から選択できます A 001 542 22 19 		-
164 A 001 542 02 19
リレー
補助ファン 		001
164 A 001 542 02 19
リレー
パワー・ウインドウ 		001
164 A 001 542 02 19
リレー
シート調整 		001
164 A 001 542 68 19
リレー

これに変更 A 001 542 97 19 		-
164 A 001 542 97 19
リレー
補助ファン 		001
----- A 001 542 22 19
リレー

これに変更 A 126 820 20 26 		-
167 A 126 820 20 26
コントロールユニット
ヘッドランプ・ウォッシャ 		001
----- A 201 821 00 47
リレー

これに変更 A 201 821 01 47

ﾌｯﾄﾉｰﾄ解説
[160]
FIRST EXHAUST STOCK OF OLD PARTS ON VEHICLES LESS TRAILER COUPLING
 		-
176 A 201 821 01 47
リレー
ターン・シグナル・リレー、ハザード・ウォーニング・リレー、ヒータ付き リヤ・ウインドウ、ワイパ、?トレーラ・カップリング 		001
