一覧

乗用車セダン、モデル・イヤー 85 年 識別 No.F 141632 以前、例外は F 111755、F 124406、F 125761、F 126293、F 133174、F 133542、F 134598、F 137164乗用車セダン、モデル・イヤー 86 年 識別 No.F 141633 以降および F 111755、F 124406、F 125761、F 126293、F 133174、F 133542、F 134598、F 137164 識別 No.F 261491 以前、例外は F 210655、F 259844、F 260447乗用車セダン、モデル・イヤー 87 年 識別 No.F 261492 以降および F 210655、F 259844、F 260447 識別 No. F 399296 以前乗用車セダン、モデル・イヤー 88 年 識別 No. F 399297 以降 識別 No. F 539210 以前
201.024 => 190 E JAPAN
M: 102962
GM: 717411
GA: 722400
LG: 765903

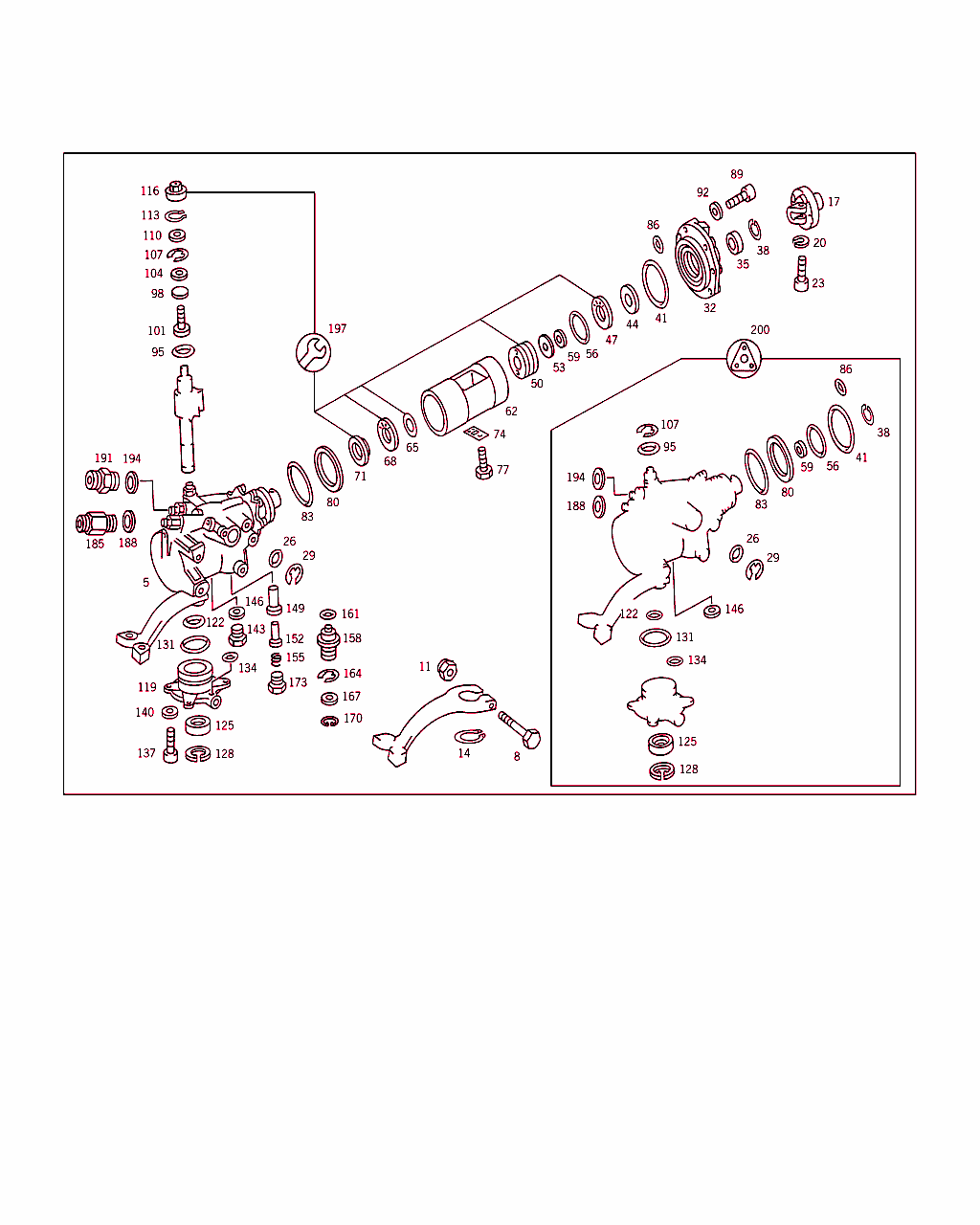

Schema

B46030000018.930901

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 201 460 87 01
ステアリング
ピットマン・アーム付き

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001 L
5 A 201 460 88 01
ステアリング
ピットマン・アーム付き 		001 R
8 N 000960 010027
ボルト

これに変更 N 308676 010017 		-
8 N 308676 010017
6角ボルト 001
11 N 913004 010010
ナット

これに変更 N 910113 010002 		-
11 N 910113 010002
ヘキサゴン・ナット 001
14 N 000471 029000
スナップ・リング 001
17 A 123 460 02 10
カップリング 001
20 N 912006 008000
ロック・ワッシャ 001
23 A 123 990 07 20
ボルト

これに変更 A 202 990 21 01 		-
23 A 202 990 21 01
ボルト 001
26 A 116 997 01 45
シールリング
コントロール・バルブ 		001
29 A 004 994 36 41
ヒューズ
コントロール・バルブ 		001
32 A 201 460 11 14
カバー 001 L
32 A 201 460 08 14
カバー 001 R
35 A 012 997 80 47
シール・リング

これに変更 A 011 997 67 46 		-
35 A 011 997 67 46
シール・リング

♦ 以下から選択できます A 019 997 51 47 		001
35 A 019 997 51 47
シール・リング

♦ 以下から選択できます A 012 997 80 47 		001
38 A 001 994 25 41
スナップ・リング

ﾌｯﾄﾉｰﾄ解説
[041]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 422549
F 446855
 		001
41 A 002 997 47 45
シールリング 001
44 A 201 461 02 62
プレッシャ・プレート 001
47 A 000 981 48 18
ニードル・ケージ 002
50 A 201 460 01 86
スレッド・ブッシュ 001
53 A 003 990 39 40
ウインドウ 001
56 A 116 997 01 45
シールリング 001
59 A 116 466 01 60
シールリング 001
62 A 201 466 01 83
ピストン 001 L
62 A 201 466 05 83
ピストン 001 R
65 A 003 990 39 40
ウインドウ 001
68 A 000 981 48 18
ニードル・ケージ 001
71 A 000 981 94 27
アンギュラ・ベアリング 001
74 A 123 994 00 05
ロッキング・プレート 002
77 N 000933 006180
ボルト 002
80 A 201 461 00 60
シールリング 001
83 A 011 997 08 48
シールリング 001
86 A 009 997 42 45
シールリング
ベアリング・キャップ / ステアリング・ギヤ・ハウジング 		002
89 N 000912 008096
ボルト

これに変更 N 000912 008202 		-
89 N 000912 008202
シリンダ・ボルト
M8X25 		008
92 N 000433 008406
ウインドウ 008
95 A 013 997 36 48
シール・リング 001
98 A 201 462 00 62
プレッシャ・プレート

ﾌｯﾄﾉｰﾄ解説
[039]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 307009
F 236539
 		001
101 A 123 462 00 71
ボルト 001
104 A 107 462 08 62
プレッシャ・プレート
必要に応じて
2.65 MM 		001
104 A 107 462 09 62
プレッシャ・プレート
必要に応じて
2.70 MM 		001
104 A 107 462 10 62
プレッシャ・プレート
必要に応じて
2.75 MM 		001
104 A 107 462 11 62
プレッシャ・プレート
必要に応じて
2.80 MM

これに変更 A 107 462 02 62 		001
104 A 107 462 02 62
プレッシャ・プレート
必要に応じて
2.80 MM

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
104 A 107 462 01 62
プレッシャ・プレート
必要に応じて
2.85 MM 		001
104 A 107 462 02 62
プレッシャ・プレート
必要に応じて
2.90 MM 		001
104 A 107 462 03 62
プレッシャ・プレート
必要に応じて
2.95 MM 		001
104 A 107 462 04 62
プレッシャ・プレート
必要に応じて
3.00 MM 		001
104 A 107 462 05 62
プレッシャ・プレート
必要に応じて
3.05 MM 		001
104 A 107 462 06 62
プレッシャ・プレート
必要に応じて
3.10 MM 		001
107 A 004 994 92 41
ヒューズ 001
110 A 107 462 07 62
プレッシャ・プレート 001
113 N 000471 012001
スナップ・リング 001
116 A 001 990 70 51
ナット

これに変更 A 000 990 40 50 		-
116 A 000 990 40 50
ナット 001
119 A 201 460 02 15
カバー

これに変更 A 201 460 03 15 		-
119 A 201 460 03 15
カバー

これに変更 A 201 460 04 15 		-
119 A 201 460 04 15
カバー 001
122 A 013 997 36 48
シール・リング 001
125 A 009 997 01 47
シールリング

♦ 以下から選択できます A 009 997 02 47
♦ 以下から選択できます A 014 997 56 47 		001
125 A 009 997 02 47
シール・リング

♦ 以下から選択できます A 009 997 01 47
♦ 以下から選択できます A 014 997 56 47 		001
125 A 014 997 56 47
シール・リング

♦ 以下から選択できます A 009 997 01 47
♦ 以下から選択できます A 009 997 02 47 		001
128 A 004 994 35 41
ヒューズ 001
131 A 008 997 60 48
シールリング 001
134 A 009 997 42 45
シールリング 001
137 A 124 990 09 12
ボルト 004
140 N 000433 008406
ウインドウ 004
143 A 201 997 00 30
ボルト
センタ・ポジション・ホール 		001
146 N 007603 010103
シーリング・リング

これに変更 N 007603 010110 		-
146 N 007603 010110
シーリング・リング 001
149 A 201 466 00 50
スリーブ 001
152 A 201 466 01 74
ピン 001
155 A 201 993 12 01
スプリング

これに変更 A 129 993 02 01 		-
155 A 129 993 02 01
スプリング

ﾌｯﾄﾉｰﾄ解説
[043]
ｼｬｼﾅﾝﾊﾞNo.以前:
1A 435023
1F 416381
2F 409665
 		001
155 A 129 993 02 01
スプリング

ﾌｯﾄﾉｰﾄ解説
[044]
ｼｬｼﾅﾝﾊﾞNo.以降:
1A 435024
1F 416382
2F 409666
 		001
158 A 201 466 02 05
カバー

ﾌｯﾄﾉｰﾄ解説
[043]
ｼｬｼﾅﾝﾊﾞNo.以前:
1A 435023
1F 416381
2F 409665
 		001
161 A 008 997 59 48
シール・リング

ﾌｯﾄﾉｰﾄ解説
[043]
ｼｬｼﾅﾝﾊﾞNo.以前:
1A 435023
1F 416381
2F 409665
 		001
164 A 004 994 34 41
ヒューズ

ﾌｯﾄﾉｰﾄ解説
[043]
ｼｬｼﾅﾝﾊﾞNo.以前:
1A 435023
1F 416381
2F 409665
 		001
167 A 201 462 01 62
プレッシャ・プレート

ﾌｯﾄﾉｰﾄ解説
[043]
ｼｬｼﾅﾝﾊﾞNo.以前:
1A 435023
1F 416381
2F 409665
 		001
170 A 004 994 32 41
ヒューズ

ﾌｯﾄﾉｰﾄ解説
[043]
ｼｬｼﾅﾝﾊﾞNo.以前:
1A 435023
1F 416381
2F 409665
 		001
173 A 201 997 03 30
スクリュ・プラグ

ﾌｯﾄﾉｰﾄ解説
[044]
ｼｬｼﾅﾝﾊﾞNo.以降:
1A 435024
1F 416382
2F 409666
 		001
185 A 201 997 00 72
コネクティング・ピース
高圧 		001
188 N 007603 012110
シーリング・リング 001
191 A 201 997 03 72
コネクティング・ピース
低圧 		001
194 N 007603 014106
シーリング・リング 001
197 A 201 460 00 37
リペア・キット 001
200 A 201 460 00 61
ガスケット・セット 001
