一覧

乗用車セダン、モデル・イヤー 87 年 識別 No. F 396383 以前乗用車セダン、モデル・イヤー 88 年 識別 No. F 396384 以降 識別 No.F 539515 以前、例外は F 498653
201.029 => 190 E 2.6 JAPAN
M: 103942
GA: 722409
LG: 765903

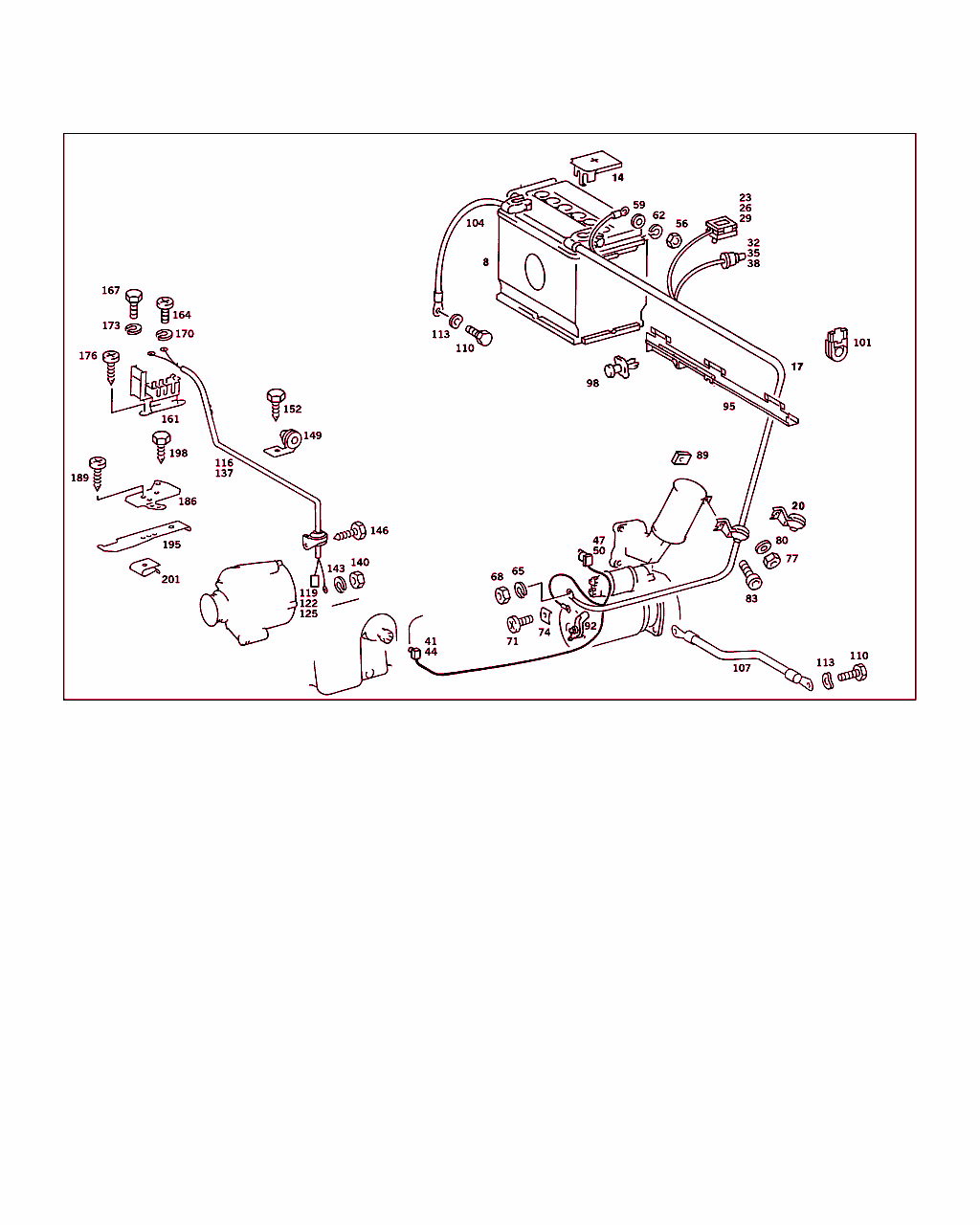

Schema

B54030000132.920421

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
8 A 002 541 73 01
バッテリ

これに変更 A 000 982 30 08 		-
8 A 003 541 66 01
バッテリ
充填状態
12V/62 AH

これに変更 A 000 982 30 08 		001
8 A 000 982 30 08
スタータバッテリ
充填状態
12V/62 AH 		001
14 A 000 546 23 35
カバー・キャップ

これに変更 A 001 546 08 35 		-
14 A 001 546 08 35
保護キャップ
バッテリ・プラス極 		001
17 A 201 540 18 30
プラス・ケーブル
バッテリからスタータまで 		001
20 A 000 159 23 40
ブラケット 001
23 A 009 545 52 28
コネクタ・ハウジング
車内ハーネス・コネクタ 		001
26 A 009 545 21 28
カバー
TO 009 545 52 28 		001
29 A 001 545 38 26
コンタクト・ピン
4 MM 		NB
32 A 011 545 10 28
コネクタ・ハウジング
スタータ、ターミナル 50 		001
35 A 009 545 14 28
アッパハウジング
TO 011 545 10 28 		001
38 A 011 545 12 28
プラグ・ピン
4 MM 		NB
41 A 014 545 07 28
ハウジング
オイル・レベル・インジケータ 		001
44 A 007 997 61 81
グロメット
TO 014 545 07 28 		001
47 A 011 545 85 28
電動クラッチ
オイル・プレッシャ・センサ 		001
50 A 003 545 26 26
コンタクト・ソケット
4 MM 		NB
56 N 000934 006024
ナット
ケーブル / ターミナル B+ 		001 R
59 N 000125 006421
ウインドウ
ケーブル / ターミナル B+

これに変更 N 000125 006449 		001 R
59 N 000125 006449
ウインドウ
ケーブル / ターミナル B+ 		001 R
62 N 912004 006102
ロック・ワッシャ
ケーブル / ターミナル B+ 		001 R
65 N 912004 008102
ロック・ワッシャ
スタータ (ターミナル 30) のライン 		001
68 N 000934 008013
ナット
スタータ (ターミナル 30) のライン 		001
71 N 007985 004123
ボルト
スタータ (ターミナル 50) のライン 		001
74 A 000 151 00 11
固定ブラケット
スタータ (ターミナル 50) のライン 		001
80 N 000125 006421
ウインドウ
電気ケーブル / インテーク・マニホールド

これに変更 N 000125 006449 		001
80 N 000125 006449
ウインドウ
電気ケーブル / インテーク・マニホールド

ﾌｯﾄﾉｰﾄ解説
[860]
モデル・イヤー 86 年以降
 		001
92 A 000 546 49 35
保護キャップ
ケーブル / スタータ 		001
95 A 201 540 00 80
カバー
コンパートメント・パーティション・ウォールに取り付けるスタータ・ケーブル 		001 L
98 A 000 990 22 92
スプレッド・リベット
コンパートメント・パーティション・ウォールに取り付けるスタータ・ケーブル 		003
101 A 201 546 07 37
グロメット
ユニット・コンパートメント・パーティション・ウォールを通る スタータ・ケーブル

ﾌｯﾄﾉｰﾄ解説
[038]
ｼｬｼﾅﾝﾊﾞNo.以降: F 117576
 		001
104 A 201 540 00 31
マイナス・ケーブル
バッテリ・マイナス極からアースへ 		001 L
107 A 116 540 05 31
電気ケーブル
フレームのエンジン 		001
110 N 000933 008130
ボルト

これに変更 N 304017 008039 		-
110 N 304017 008039
6角ボルト
アース・ケーブル / サイド・メンバ・フレーム 		001
110 N 304017 008039
6角ボルト
アース・ケーブル / 右フロント・アクスル・リテーナ 		001
110 N 000933 008212
ボルト

これに変更 N 304017 008016 		-
110 N 304017 008016
6角ボルト
アース・ケーブル / 右フロント・アクスル・リテーナ 		001
113 N 000137 006204
スプリングワッシャ
アース・ケーブル / 右フロント・アクスル・リテーナ 		001
113 N 000137 006204
スプリングワッシャ
アース・ケーブル / サイド・メンバ・フレーム 		002
119 A 005 545 02 28
クラッチ
オルタネータ、3 ピン 		001
122 A 000 546 78 40
ソケット・スリーブ
TO 005 545 02 28 		002
125 A 000 546 79 40
ソケット・スリーブ
TO 005 545 02 28 		001
137 A 201 540 27 34
ケーブル・ハーネス
オルタネータから ターミナル・ブロックまで 		001
140 N 000934 008010
ナット

これに変更 N 304032 008006 		-
140 N 304032 008006
ヘキサゴン・ナット
ケーブル・ハーネス / オルタネータ 		001
140 N 000934 005008
ナット
ケーブル・ハーネス / オルタネータ 		001
143 N 912004 008102
ロック・ワッシャ
ケーブル・ハーネス / オルタネータ 		001
143 N 912004 005100
ロック・ワッシャ
ケーブル・ハーネス / オルタネータ 		001
146 N 007976 004217
鉄板ビス
ハーネス / オルタネータの 		001
149 A 000 159 24 40
ホルダー

ﾌｯﾄﾉｰﾄ解説
[103]
ｼｬｼﾅﾝﾊﾞNo.以降: F 201695
 		001
152 N 007976 004205
鉄板ビス
サイド・メンバに取り付けるブラケット

ﾌｯﾄﾉｰﾄ解説
[103]
ｼｬｼﾅﾝﾊﾞNo.以降: F 201695
 		001
161 A 126 540 03 69
ケーブル・コネクタ
3 ピン 		001
161 A 123 540 03 69
ケーブル・コネクタ
3 ピン 		001
164 N 007985 004125
ボルト

これに変更 N 007985 004107 		-
164 N 007985 004107
ボルト
ケーブル・コネクタのケーブル・ハーネス 		001
164 N 007985 005125
ボルト

これに変更 N 007985 005157 		-
164 N 007985 005157
ボルト
ケーブル・コネクタのケーブル・ハーネス 		001
167 N 000933 006122
ボルト

これに変更 N 304017 006034 		-
167 N 304017 006034
6角ボルト
ケーブル・コネクタのケーブル・ハーネス 		002
170 N 912004 004102
ロック・ワッシャ
電気ケーブル/ ケーブル・コネクタ 		001
170 N 912004 005100
ロック・ワッシャ
電気ケーブル/ ケーブル・コネクタ 		001
173 N 912004 006102
ロック・ワッシャ
ケーブル・コネクタのケーブル・ハーネス 		002
176 N 007981 004325
鉄板ビス
ケーブル・コネクタ / フレーム・ メンバ 		002
186 A 123 546 17 43
ホルダー
ケーブル・コネクタ 		001
189 N 007981 004325
鉄板ビス
ブラケット固定用ツール 		002
195 A 201 542 19 40
ホルダー
ブラケットのターミナル・ブロック 		001
198 N 007981 004318
鉄板ビス
ブラケットのターミナル・ブロック 		002
201 A 123 994 20 45
クリップ・ナット
ブラケットのターミナル・ブロック 		001
