一覧

乗用車セダン、モデル・イヤー 87 年 識別 No. F 396383 以前乗用車セダン、モデル・イヤー 88 年 識別 No. F 396384 以降 識別 No.F 539515 以前、例外は F 498653
201.029 => 190 E 2.6 JAPAN
M: 103942
GA: 722409
LG: 765903

Schema

B83195000096.920421

[image]

B83195000097.920421

[image]

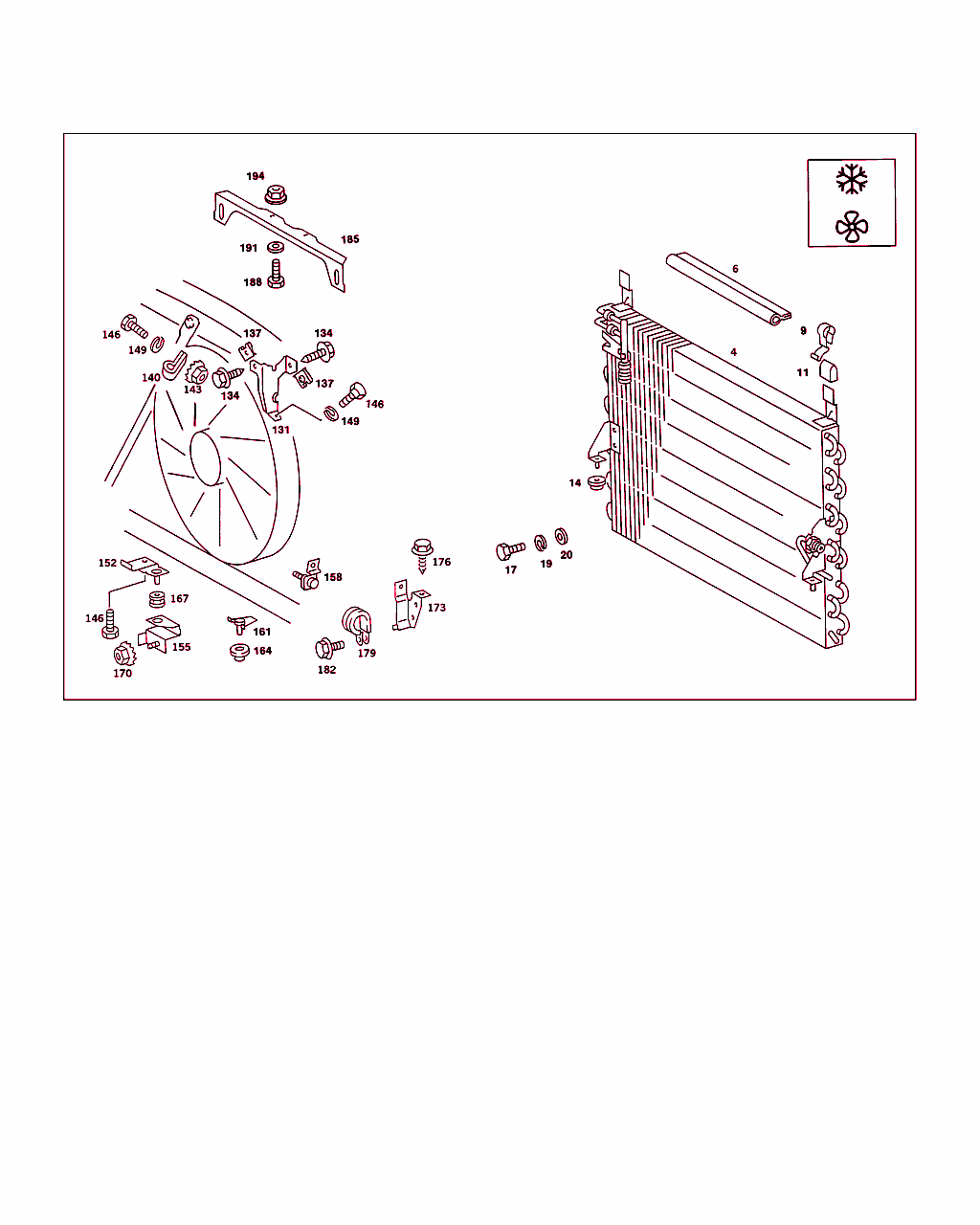

x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
4 A 201 830 22 70
コンデンサ 001
6 A 201 835 12 98
ウェザ・ストリップ
ラジエタに取り付けるコンデンサ
590 MM

ﾌｯﾄﾉｰﾄ解説
[047]
ｼｬｼﾅﾝﾊﾞNo.以降: F533790
[404]
メートル単位で注文のこと
 		001
9 A 126 835 00 34
クリップ
コンデンサ / 補強材およびフロント・クロス・メンバ 		002
11 A 126 835 00 93
スペーサ
コンデンサ / 補強材およびフロント・クロス・メンバ 		002
14 A 201 997 03 81
グロメット
コンデンサ / 補強材およびフロント・クロス・メンバ 		002
17 N 000933 006103
ボルト

これに変更 N 304017 006018 		-
17 N 304017 006018
6角ボルト
ラジエタに取り付けるコンデンサ 		005
19 N 000137 006204
スプリングワッシャ
ラジエタに取り付けるコンデンサ 		005
20 N 000125 006421
ウインドウ
ラジエタに取り付けるコンデンサ

これに変更 N 000125 006449 		005
20 N 000125 006449
ウインドウ
ラジエタに取り付けるコンデンサ 		005
23 A 201 830 00 83
リザーバ

♦ 以下から選択できます A 201 830 01 83 		001
23 A 201 830 01 83
タンク

♦ 以下から選択できます A 201 830 00 83 		001
29 N 007976 004205
鉄板ビス
フルード・リザーバ / ホイール・ハウス 		002
----- A 000 820 43 10
スイッチ

これに変更 A 124 820 59 10

ﾌｯﾄﾉｰﾄ解説
[013]
旧部品番号在庫なし、車台番号 F 247125 以前　　　　　　　　　　　　　　　　　　　　　　
 		-
32 A 124 820 59 10
スイッチ

これに変更 A 124 821 36 51 		-
32 A 124 821 36 51
スイッチ

これに変更 A 124 820 83 10 		-
32 A 124 820 83 10
スイッチ
コンプレッサ 		001
35 A 123 997 07 40
シール・リング

これに変更 A 140 997 11 45 		-
35 A 140 997 11 45
シールリング
プッシュ・スイッチ / フルード・リザーバ、 エア・コンプレッサ用 		001
----- A 002 820 52 10
スイッチ

これに変更 A 004 820 07 10 		-
38 A 004 820 07 10
スイッチ

これに変更 A 004 820 68 10 		-
38 A 004 820 68 10
スイッチ
補助ブロワ 		001
41 A 123 997 07 40
シール・リング

これに変更 A 140 997 11 45 		-
41 A 140 997 11 45
シールリング
プッシュ・スイッチ / フルード・リザーバ、 補助ブロワ用 		001
42 A 000 546 06 45
保護キャップ
プッシュ・スイッチ / フルード・リザーバ、 補助ブロワ用 		002
44 A 201 830 24 15
ライン
エクスパンション・バルブからエア・コンプレッサまで

ﾌｯﾄﾉｰﾄ解説
[020]
F 068881 その内以下を除く　　　　　　　　
F 068882-F 068926,F 068928-F 068933,F 068935-F 068941,F 068943,F 068944,F 068947-F 068957,F 068960,F 068961,F 068963,F 068965-
F 068967,F 068969-F 068972,F 068976,F 068978,F 068983-F 068985,F 068988,F 068989,F 068991,F 068993,F 068996,F 068997,F 068999-
F 069001,F 069004-F 069007,F 069009,F 069010,F 069012,F 069015,F 069017-F 069019,F 069025,F 069026,F 069028,F 069034,F 069039-
F 069041,F 069043-F 069045,F 069048,F 069050,F 069051,F 069054,F 069055,F 069057-F 069060,F 069063-F 069068,F 069070,F 069072,
F 069074,F 069076,F 069079-F 069081,F 069085,F 069086,F 069091,F 069092,F 069095,F 069098,F 069099,F 069102,F 069103,F 069105,
F 069108,F 069112,F 069114,F 069119,F 069122,F 069123,F 069125,F 069131,F 069141,F 069150,F 069152,F 069154,F 069156,F 069162,
F 069166,F 069167,F 069169,F 069174,F 069177,F 069179,
F 069180,F 069182,F 069183,F 069185-F 069190,F 069192,F 069193,F 069195,F 069207,F 069217,F 069223,F 069233,F 069240,F 069243,
F 069247,F 069248,F 069257,F 069260,F 069266,F 069269,F 069273,F 069275,F 069294,F 069309,F 069350,F 069356,F 069357,F 069371,
F 069380,F 069390,F 069400,F 069403,F 069412,F 069413,F 069451,F 069454,F 069460,F 069483-F 069485,F 069488,F 069492,F 069502,
F 069580,F 069586,F 069623,F 069629,F 069709-F 069712,F 070010,F 070303,F 070422,F 070507,F 070693,F 071611.
その他取付け
F 047891,F 049695,F 050145,F 050177,F 050366,F 050396,F 050595,F 050623,F 050650,F 050681,F 050842,F 050873,F 050919,F 050953,
F 051066,F 051102,F 051144,F 051273,F 051315,F 051342,F 051378,F 051425,F 051635,F 051739,F 055927,F 064331,F 066321,F 067694,
F 067748,F 068572.
 		001 L
----- A 123 997 09 40
シール・リング

これに変更 A 124 997 06 45 		-
47 A 124 997 06 45
シール・リング

これに変更 A 140 997 09 45 		-
47 A 140 997 09 45
丸形シール・リング
17X2 		001
----- A 115 997 15 40
シール・リング

これに変更 A 201 988 06 35 		-
50 A 201 988 06 35
キャップ 001
53 A 115 832 00 85
バルブ・インサート 001
59 N 000912 006097
ボルト

これに変更 N 000912 006066 		-
59 N 000912 006066
ボルト
バルブに取り付けるパイプ 		001
62 A 201 830 12 14
ホルダー
パイプ / ダンパ・ストラット・ レインフォース 		001 L
68 A 001 997 43 90
連結ピース
フルード・リザーバからエバポレータへ 		001 L
77 N 916016 019200
クランプ 001
80 N 914126 006001
ボルト

これに変更 N 910105 006002 		-
80 N 910105 006002
6角ボルト
パイプ / ダンパ・ストラット・ レインフォース 		002
110 A 124 988 00 11
バッファ
サイド・メンバに取り付けるライン 		001
113 N 913013 006000
ナット

これに変更 N 913019 006000 		-
113 N 913019 006000
ナット

これに変更 N 913012 006001 		-
113 N 913012 006001
ナット
サイド・メンバに取り付けるライン 		001
119 A 201 830 22 15
ライン
コンデンサからフルード・リザーバへ 		001
----- A 123 997 02 40
シール・リング

これに変更 A 124 997 03 45 		-
122 A 124 997 03 45
シール・リング

これに変更 A 140 997 06 45 		-
122 A 140 997 06 45
シールリング
コンデンサからフルード・リザーバへ
5/8" 		002
125 A 201 830 26 15
ライン
フルード・リザーバからエクスパンション・バルブへ

ﾌｯﾄﾉｰﾄ解説
[020]
F 068881 その内以下を除く　　　　　　　　
F 068882-F 068926,F 068928-F 068933,F 068935-F 068941,F 068943,F 068944,F 068947-F 068957,F 068960,F 068961,F 068963,F 068965-
F 068967,F 068969-F 068972,F 068976,F 068978,F 068983-F 068985,F 068988,F 068989,F 068991,F 068993,F 068996,F 068997,F 068999-
F 069001,F 069004-F 069007,F 069009,F 069010,F 069012,F 069015,F 069017-F 069019,F 069025,F 069026,F 069028,F 069034,F 069039-
F 069041,F 069043-F 069045,F 069048,F 069050,F 069051,F 069054,F 069055,F 069057-F 069060,F 069063-F 069068,F 069070,F 069072,
F 069074,F 069076,F 069079-F 069081,F 069085,F 069086,F 069091,F 069092,F 069095,F 069098,F 069099,F 069102,F 069103,F 069105,
F 069108,F 069112,F 069114,F 069119,F 069122,F 069123,F 069125,F 069131,F 069141,F 069150,F 069152,F 069154,F 069156,F 069162,
F 069166,F 069167,F 069169,F 069174,F 069177,F 069179,
F 069180,F 069182,F 069183,F 069185-F 069190,F 069192,F 069193,F 069195,F 069207,F 069217,F 069223,F 069233,F 069240,F 069243,
F 069247,F 069248,F 069257,F 069260,F 069266,F 069269,F 069273,F 069275,F 069294,F 069309,F 069350,F 069356,F 069357,F 069371,
F 069380,F 069390,F 069400,F 069403,F 069412,F 069413,F 069451,F 069454,F 069460,F 069483-F 069485,F 069488,F 069492,F 069502,
F 069580,F 069586,F 069623,F 069629,F 069709-F 069712,F 070010,F 070303,F 070422,F 070507,F 070693,F 071611.
その他取付け
F 047891,F 049695,F 050145,F 050177,F 050366,F 050396,F 050595,F 050623,F 050650,F 050681,F 050842,F 050873,F 050919,F 050953,
F 051066,F 051102,F 051144,F 051273,F 051315,F 051342,F 051378,F 051425,F 051635,F 051739,F 055927,F 064331,F 066321,F 067694,
F 067748,F 068572.
 		001 L
----- A 123 997 02 40
シール・リング

これに変更 A 124 997 03 45 		-
128 A 124 997 03 45
シール・リング

これに変更 A 140 997 06 45 		-
128 A 140 997 06 45
シールリング
5/8" 		002
134 N 914128 006200
鉄板ビス
クロス・メンバに取り付けるブラケット 		002
149 N 912004 005105
ロック・ワッシャ
クロス・メンバに取り付けるブラケット 		003
161 A 201 830 16 14
ホルダー
補助ブロワ 		001
164 A 201 997 03 81
グロメット 001
173 A 201 830 25 14
ホルダー 001
176 N 914128 005202
鉄板ビス 002
179 N 916016 012200
クランプ 001
182 N 914126 006002
ボルト

これに変更 N 910105 006023 		-
182 N 910105 006023
6角ボルト 001
185 A 201 835 44 14
ホルダー
補助ブロワ/補助ブロワ 		001
188 N 000933 004019
ボルト
補助ブロワ/補助ブロワ 		002
191 N 000125 004312
ウインドウ
補助ブロワ/補助ブロワ 		002
194 N 913017 004000
ナット
補助ブロワ/補助ブロワ 		002
