乗用車セダン、モデル・イヤー 86 年 識別 No. F 140183 以降 識別 No.F 264208 以前、例外は F 259670乗用車セダン、モデル・イヤー 87 年 識別 No.F 264209 以降および F 259670 識別 No. F 402405 以前乗用車セダン、モデル・イヤー 88 年 識別 No. F 402406 以降 識別 No.F 539196 以前、例外は F 506309
201.126 => 190 D 2.5 JAPAN
M: 602911
GA: 722414
LG: 765903

Schema

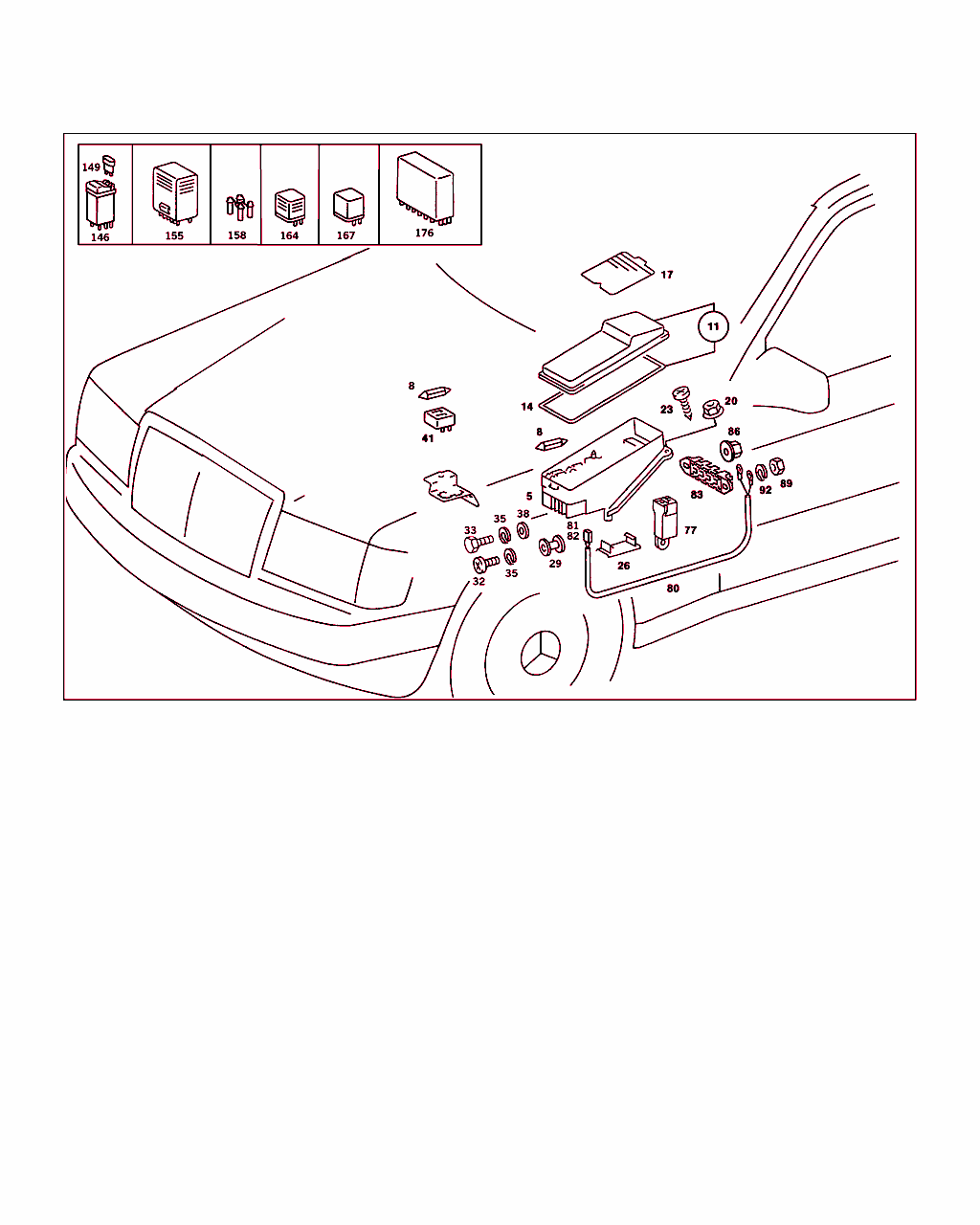

B54045000075.920421

[image]

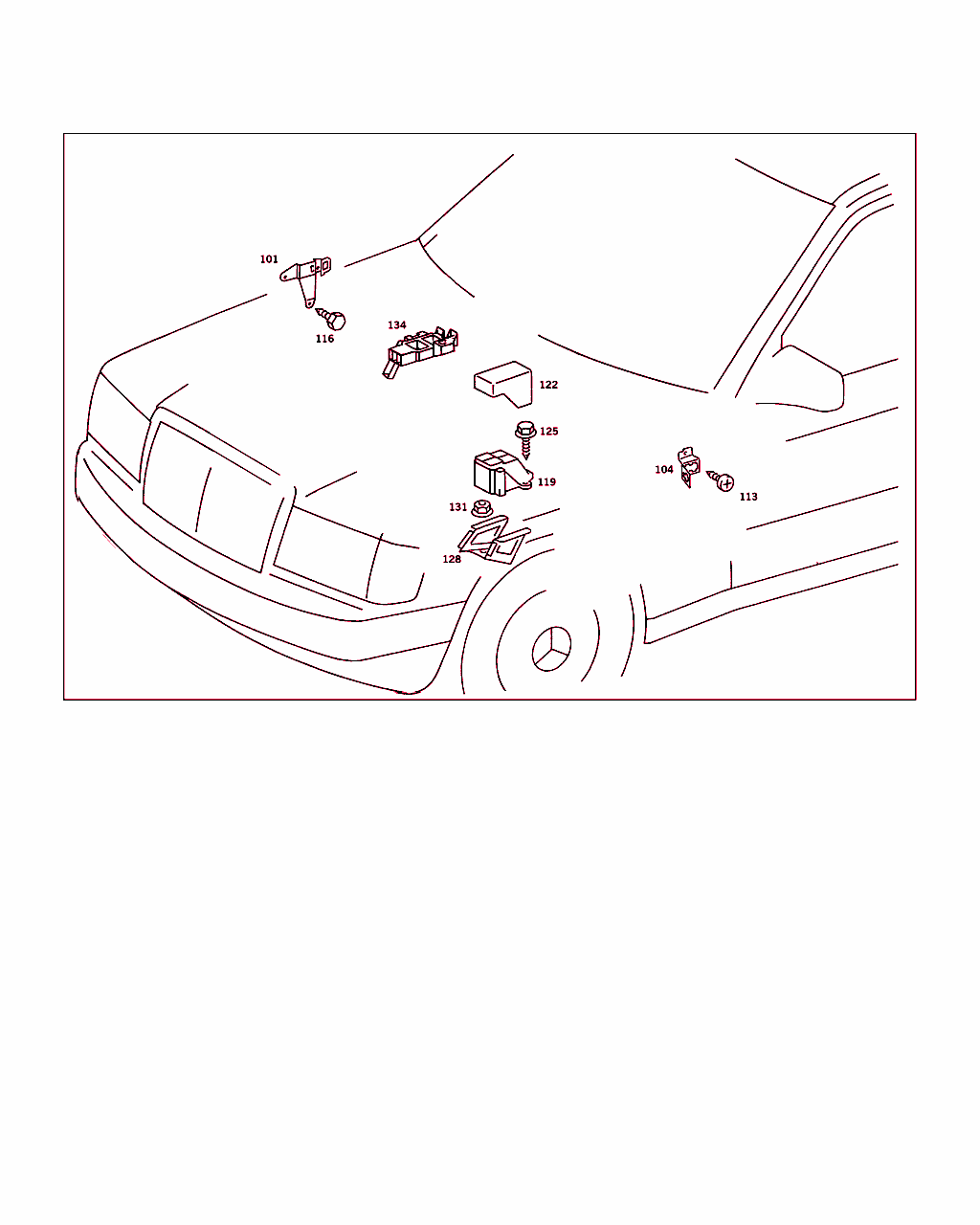

B54045000076.920421

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 201 540 04 50
ヒューズ・ボックス
(メイン・エレクトリック) 		001
8 A 000 545 82 34
ヒューズ
8 A 		NB
8 A 000 545 83 34
ヒューズ
16 A 		NB
11 A 201 540 03 82
カバー 001
14 A 201 545 02 94
ラバー・インサート 001
----- A 201 545 02 00
マーキング・ストリップ

これに変更 A 201 545 08 00

ﾌｯﾄﾉｰﾄ解説
[113]
旧部品番号在庫なし、車台番号 F 136556 以前　　　　　　　　　　　　　　　　　　　　　　
 		-
17 A 201 545 08 00
マーキング・ストリップ 001
17 A 201 545 14 00
名称ストリップ 001
20 N 913017 006000
ナット

これに変更 N 910112 006001 		-
20 N 910112 006001
ヘキサゴン・ナット

これに変更 N 913023 006001 		-
20 N 913023 006001
ナット
メイン・エレクトリック / ファイヤウォール 		002
23 A 001 990 02 22
ボルト
メイン・エレクトリック / ファイヤウォール 		002
26 A 201 545 00 46
カバー 001
29 A 201 545 02 50
ブッシュ
電気ケーブル / メイン・エレクトリック、 以下のターミナル、
15 		001
29 A 201 545 03 50
スリーブ
電気ケーブル / メイン・エレクトリック、 以下のターミナル、
30 		001
32 N 007985 005157
ボルト
電気ケーブル / メイン・エレクトリック、 以下のターミナル、
15 		001
33 N 000933 006122
ボルト

これに変更 N 304017 006034 		-
33 N 304017 006034
6角ボルト
電気ケーブル / メイン・エレクトリック、 ターミナル 30 		002
35 N 912004 005100
ロック・ワッシャ
電気ケーブル / メイン・エレクトリック、 以下のターミナル、
15 		001
35 N 912004 006102
ロック・ワッシャ
電気ケーブル / メイン・エレクトリック、 ターミナル 30 		001
38 N 000125 006421
ウインドウ
電気ケーブル / メイン・エレクトリック、 ターミナル 30

これに変更 N 000125 006449 		002
38 N 000125 006449
ウインドウ
電気ケーブル / メイン・エレクトリック、 ターミナル 30 		002
41 A 201 540 03 50
ヒューズ・ボックス
2 ピン 		001
77 A 201 540 11 81
ソケット
主電源用ダイオードとのコンタクト・ ブリッジ、2 ピン 		001
77 A 201 540 01 81
ソケット

これに変更 A 201 540 11 81 		-
77 A 201 540 11 81
ソケット
ダイオード付きコンタクト・ブリッジ、2 ピン 		001
80 A 201 540 89 09
ライン
メイン・エレクトリック / コネクション・ポイント 		001
81 A 201 545 30 28
ソケット・スリーブ・ハウジング
メイン・エレクトリック、2 ピン 		001
82 A 002 545 30 26
コンタクト・ソケット
TO 201 545 30 28 		NB
83 A 201 540 06 69
ソケット・ターミナル
5 ピン 		001
86 A 002 994 30 45
ヒューズ

これに変更 A 003 990 63 51 		-
86 A 003 990 63 51
ナット
ケーブル・コネクタ / ファイヤ・ウォール 		002
89 N 000934 004006
ナット
ケーブル・コネクタのケーブル・ハーネス 		002
92 N 912004 004102
ロック・ワッシャ
ケーブル・コネクタのケーブル・ハーネス 		002
101 A 124 545 39 40
ホルダー

これに変更 A 124 545 91 40 		-
101 A 124 545 91 40
ホルダー
テスト・コネクタ 		001
101 A 126 545 56 40
ホルダー

これに変更 A 126 545 97 40 		-
101 A 126 545 97 40
ホルダー
テスト・コネクタ 		001
104 A 201 545 38 40
ホルダー 001 L
113 N 007981 004325
鉄板ビス
ブラケットに取り付けるブラケット 		002
116 N 007976 004217
鉄板ビス
ファイヤ・ウォールに取り付けるブラケット 		002
116 N 007976 004303
鉄板ビス
ファイヤ・ウォールに取り付けるブラケット 		001 L
119 A 201 545 10 40
ホルダー
リレー 		001
122 A 201 545 01 03
カバー 001
125 N 914127 004207
鉄板ビス
コンソール上のホルダ 		002
128 A 201 546 03 43
ホルダー
左リレー・ホルダ 		001 L
131 N 913017 006000
ナット

これに変更 N 910112 006001 		-
131 N 910112 006001
ヘキサゴン・ナット

これに変更 N 913023 006001 		-
131 N 913023 006001
ナット
コンソール / ホイール・ハウス 		002
134 A 201 540 19 73
ホルダー
リレー

ﾌｯﾄﾉｰﾄ解説
[026]
ｼｬｼﾅﾝﾊﾞNo.以前: F 336110
[402]
今後の入荷予定はありません。
 		001 R
134 A 201 540 20 73
ホルダー
リレー

ﾌｯﾄﾉｰﾄ解説
[122]
ｼｬｼﾅﾝﾊﾞNo.以前: F 252388
 		001 L
146 A 201 540 08 45
リレー
過電圧保護

ﾌｯﾄﾉｰﾄ解説
[871]
モデル・イヤー 1987 年の終了以前
 		001
----- A 201 540 32 45
スイッチ

これに変更 A 201 540 30 45

ﾌｯﾄﾉｰﾄ解説
[066]
旧部品番号在庫なし、オートマチック・ロッキング・ディファレンシャル                              非装備車の場合
 		-
146 A 201 540 30 45
リレー

これに変更 A 201 540 37 45 		-
146 A 201 540 37 45
リレー
過電圧保護

♦ 以下から選択できます A 201 540 30 45 		-
----- A 201 540 38 45
スイッチ

これに変更 A 201 540 37 45

ﾌｯﾄﾉｰﾄ解説
[066]
旧部品番号在庫なし、オートマチック・ロッキング・ディファレンシャル                              非装備車の場合
 		-
146 A 201 540 37 45
リレー
過電圧保護

♦ 以下から選択できます A 201 540 30 45 		-
146 A 201 540 37 45
リレー
過電圧保護

ﾌｯﾄﾉｰﾄ解説
[880]
モデル・イヤー 1988 年以降　　
 		001
149 A 001 545 40 34
ヒューズ

これに変更 A 002 545 09 34 		-
149 A 002 545 09 34
ヒューズ 001
155 A 003 545 23 32
コントロール・ユニット

これに変更 A 007 545 37 32 		- A
155 A 007 545 37 32
コントロールユニット
エレクトロニック・アイドル・スピード・コントロール 		001 A
155 A 001 545 80 05
コントロール・ユニット

これに変更 A 003 545 69 05 		-
155 A 003 545 69 05
コントロールユニット
エアコン・コンプレッサおよびキック・ダウン・カット・オフ 		001
158 A 201 545 02 02
パワー・レール
(トリミング・コネクタ) 		001 A
164 A 001 542 02 19
リレー

♦ 以下から選択できます A 001 542 22 19 		-
164 A 001 542 22 19
リレー

これに変更 A 001 542 02 19 		-
164 A 001 542 02 19
リレー

♦ 以下から選択できます A 001 542 22 19 		-
164 A 001 542 02 19
リレー
補助ファン 		001
164 A 001 542 02 19
リレー
パワー・ウインドウ 		001
164 A 001 542 59 19
リレー

これに変更 A 001 542 96 19 		-
164 A 001 542 96 19
リレー
補助ファン 		001
----- A 001 542 22 19
リレー

これに変更 A 126 820 20 26 		-
167 A 126 820 20 26
コントロールユニット
ヘッドランプ・ウォッシャ 		001
----- A 201 821 00 47
リレー

これに変更 A 201 821 01 47

ﾌｯﾄﾉｰﾄ解説
[160]
旧部品番号在庫なし、トレーラ・カップリング                                          非装備車の場合
 		-
176 A 201 821 01 47
リレー
ターン・シグナル・リレー、ハザード・ウォーニング・リレー、ヒータ付き リヤ・ウインドウ、ワイパ、?トレーラ・カップリング 		001
