一覧

PASSENGER CAR,SEDAN
201.034 => 190 E 2.3-16
M: 102983
GM: 717404
GA: 722410
LG: 765902

Schema

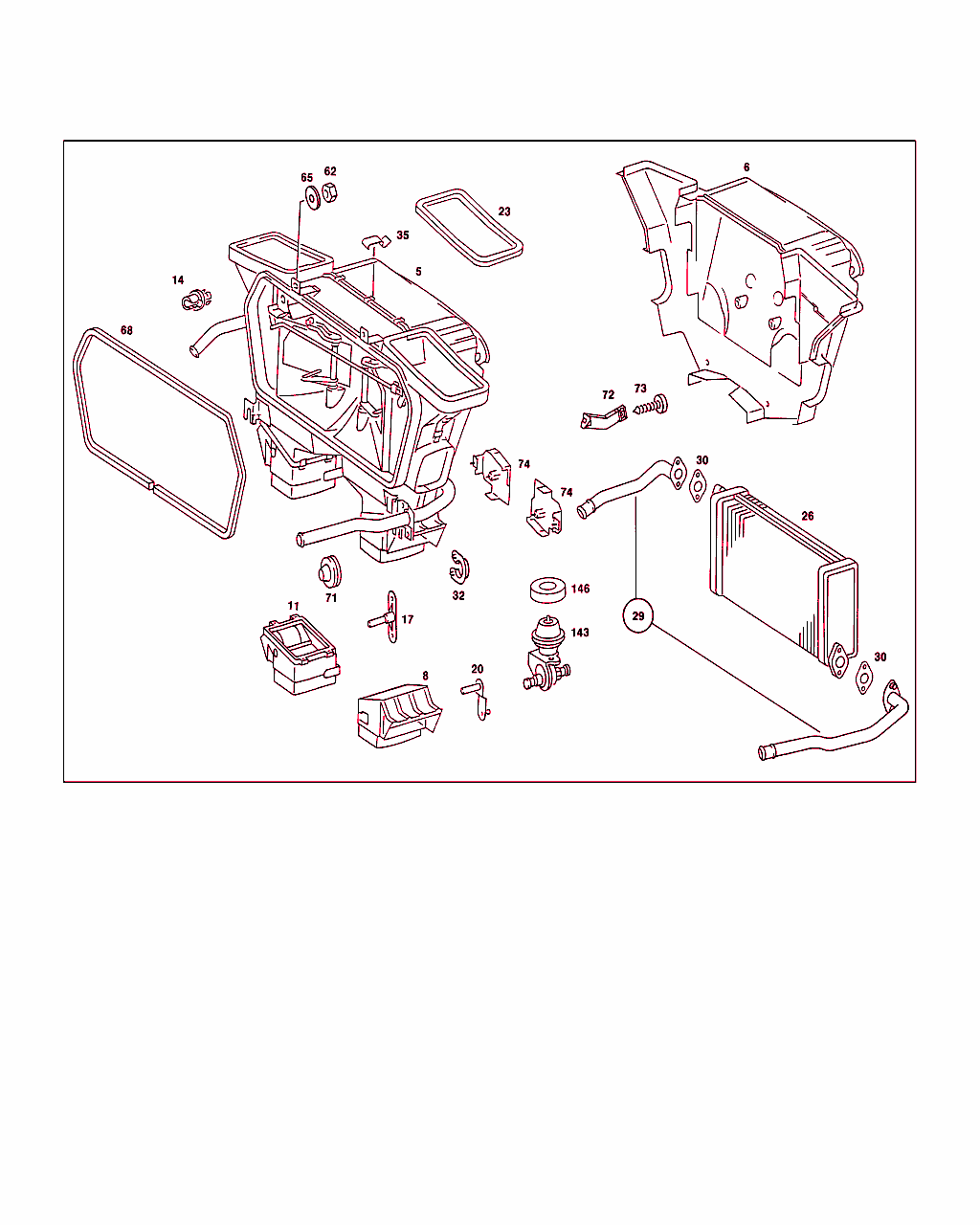

B83045000031.920227

[image]

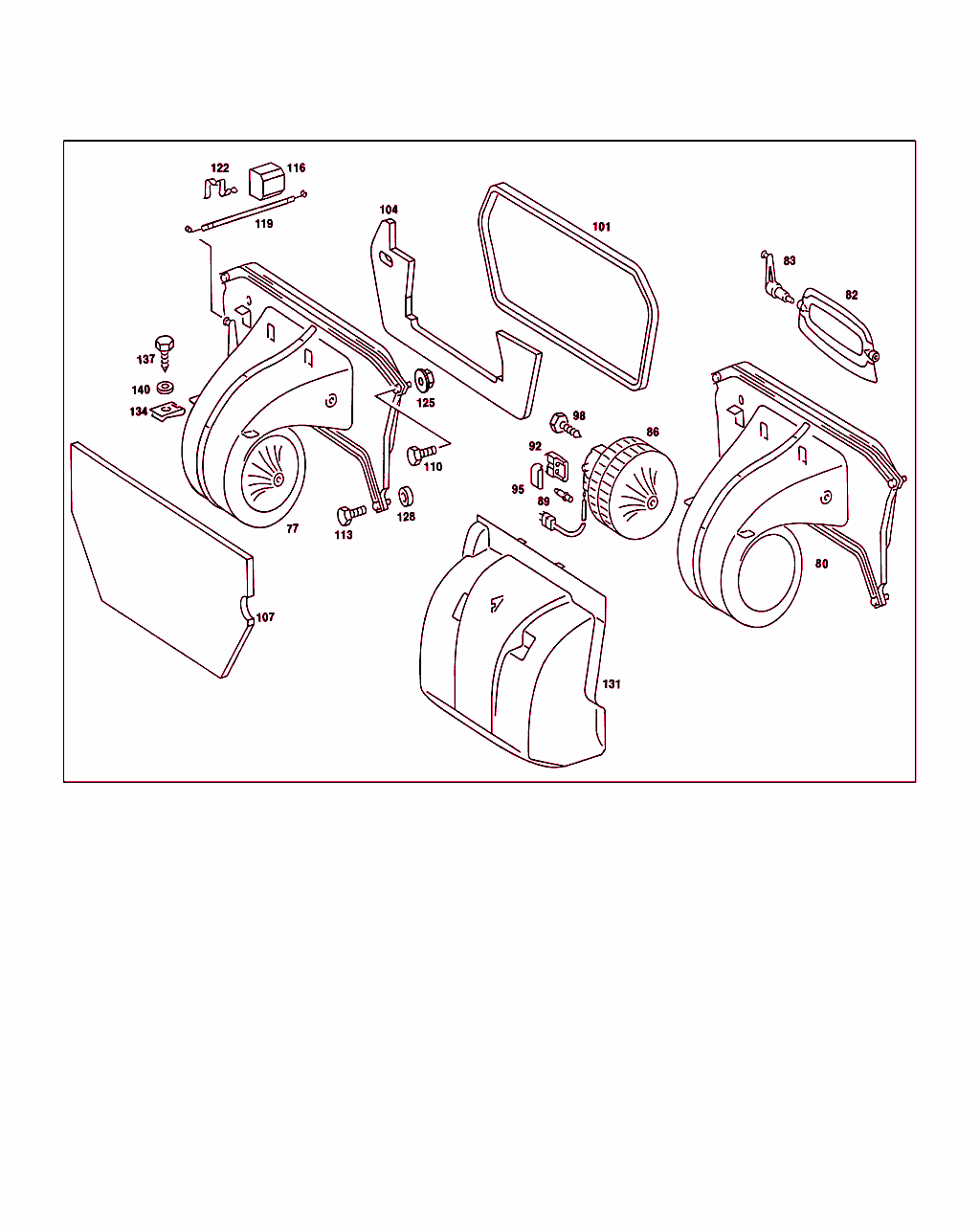

B83045000032.920504

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
----- A 201 830 00 62
ヒータ・ユニット

これに変更 A 201 830 10 62

ﾌｯﾄﾉｰﾄ解説
[004]
FIRST EXHAUST STOCK OF OLD PARTS UP TO IDENT NO. A 109999
 		-
5 A 201 830 10 62
ヒータ・ユニット

これに変更 A 000 830 06 62 		-
----- A 201 830 07 62
ヒータ・ユニット

これに変更 A 201 830 11 62

ﾌｯﾄﾉｰﾄ解説
[004]
FIRST EXHAUST STOCK OF OLD PARTS UP TO IDENT NO. A 109999
 		-
5 A 201 830 11 62
ヒータ・ユニット

これに変更 A 000 830 06 62 		-
5 A 000 830 06 62
ヒータ・ユニット 001
6 A 000 830 89 03
ハウジング
TO BEHR 		001
6 A 201 830 01 03
ハウジング
TO VALEO 		001
8 A 000 831 00 27
アダプタ
左
TO BEHR 		001
8 A 000 831 04 27
アダプタ
左
TO SOFICA 		001
11 A 000 831 01 27
アダプタ
右
TO BEHR 		001
11 A 000 831 03 27
アダプタ
右
TO SOFICA 		001
14 A 005 988 26 78
クリップ

これに変更 A 003 988 50 78 		-
14 A 003 988 50 78
クリップ 004
17 A 000 831 02 33
レバー
レッグ・ルーム
TO BEHR 		001
17 A 000 831 04 33
レバー
レッグ・ルーム
TO SOFICA 		001
20 A 000 831 03 33
レバー
デフロスタ
TO BEHR 		001
20 A 000 831 05 33
レバー
デフロスタ
TO SOFICA 		001
23 A 201 835 00 98
ガスケット
デフロスタ 		002
26 A 002 835 37 01
熱交換器

これに変更 A 002 835 54 01 		-
26 A 002 835 54 01
TS 熱交換器 001
29 A 000 830 76 15
TS パイプ
熱交換器パイプ 		001
30 A 000 835 37 98
丸形シール・リング
熱交換器ウォータ・パイプ 		002
32 A 201 832 04 14
ホルダー
熱交換器ウォータ・パイプ 		001
----- A 000 835 27 34
スプリング

これに変更 A 201 835 01 34 		-
35 A 201 835 01 34
クリップ
ヒータ・ユニット 		023
62 N 000934 006000
ナット

これに変更 N 304032 006004 		-
62 N 304032 006004
ヘキサゴン・ナット
ヒータ・ハウジング / ファイア・ウォール 		004
65 N 009021 006103
ウインドウ

これに変更 N 009021 006208 		-
65 N 009021 006208
ウインドウ
ヒータ・ハウジング / ファイア・ウォール 		002
68 A 201 835 04 98
ガスケット
ヒータ・ハウジング / ファイア・ウォール 		001
71 A 201 997 08 81
グロメット
ファイア・ウォールを通る熱交換器パイプ 		002
72 A 201 830 22 14
ホルダー
ヒーター・ハウジングに、操作ユニット用、右 		001
72 A 201 830 23 14
ホルダー
ヒーター・ハウジングに、操作ユニット用、左 		001
73 N 007981 003331
鉄板ビス

これに変更 N 007981 003249 		-
73 N 007981 003249
鉄板ビス -
74 A 201 833 00 10
カバー
ヒーター・ハウジングに、レッグ・ルーム・フラップ作動用 		002
77 A 201 830 04 08
ブロワ
ヒータ
SIEMENS 		001 L
77 A 201 830 06 08
ブロワ
ヒータ 		001 R
80 A 000 830 54 03
ハウジング
ブロワ 		001
82 A 000 830 29 42
フラップ
ブロワ 		001
83 A 000 833 26 25
レバー
ブロワ 		001
----- A 201 820 08 42
モータ

これに変更 A 201 820 45 42 		-
86 A 201 820 45 42
ブロワ 001
89 A 001 545 44 26
コンタクト・ソケット 002
92 A 008 545 08 28
ハウジング
ブロワ 		001
95 A 008 545 11 28
カバー 001
98 N 007976 004223
鉄板ビス
ブロワ / ハウジング 		003
101 A 201 835 03 98
ウェザ・ストリップ
/ フロント・ウインドウ内部下のセンタ・ピース 		001
104 A 201 835 08 98
ウェザ・ストリップ
/ フロント・ウインドウ内部下のセンタ・ピース 		001
107 A 201 835 10 98
ガスケット
/ フロント・ウインドウ内部下のセンタ・ピース 		001
110 A 005 990 13 01
ボルト
ブロワ・ハウジング 		002
113 A 005 990 14 01
ボルト
ブロワ・ハウジング 		002
116 A 201 835 06 98
ガスケット
ヒータ・ハウジングとブロワの間 		001
119 A 201 830 04 31
ワイヤ
ブロワ 		001
122 A 000 995 24 20
クランプ
ワイヤ・ケーブル / ブロワ・ハウジング 		001
125 N 913017 006000
ナット

これに変更 N 910112 006001 		-
125 N 910112 006001
ヘキサゴン・ナット

これに変更 N 913023 006001 		-
125 N 913023 006001
ナット
ブロワ / フロント・ウインドウ 内側下 		002
128 A 201 835 05 98
シールリング
ブロワ / フロント・ウインドウ 内側下 		004
131 A 201 830 00 13
カバー
ブロワ 		001
134 A 001 994 28 45
クリップ・ナット
カバー / ブロワ 		002
137 N 007976 004215
鉄板ビス
カバー / ブロワ 		002
140 N 000125 005317
ウインドウ

これに変更 N 000433 005304 		-
140 N 000433 005304
ウインドウ
カバー / ブロワ 		002
143 A 000 830 57 84
バルブ 001
146 A 201 835 00 38
スペーサ 001
