一覧

ステーション・ワゴン、モデル・イヤー 1993 年車台番号 F 263610 以前、その内 F 259133 を除くステーション・ワゴン、モデル・イヤー 1994 年車台番号 F 263611 以降、その他 F 259133 を除く車台番号 295300 以前ステーション・ワゴン、モデル・イヤー 19945年車台番号 F 295301 以降
124.082 => 220 TE JAPAN; E 220 JAPAN
M: 111960
GA: 722428

Schema

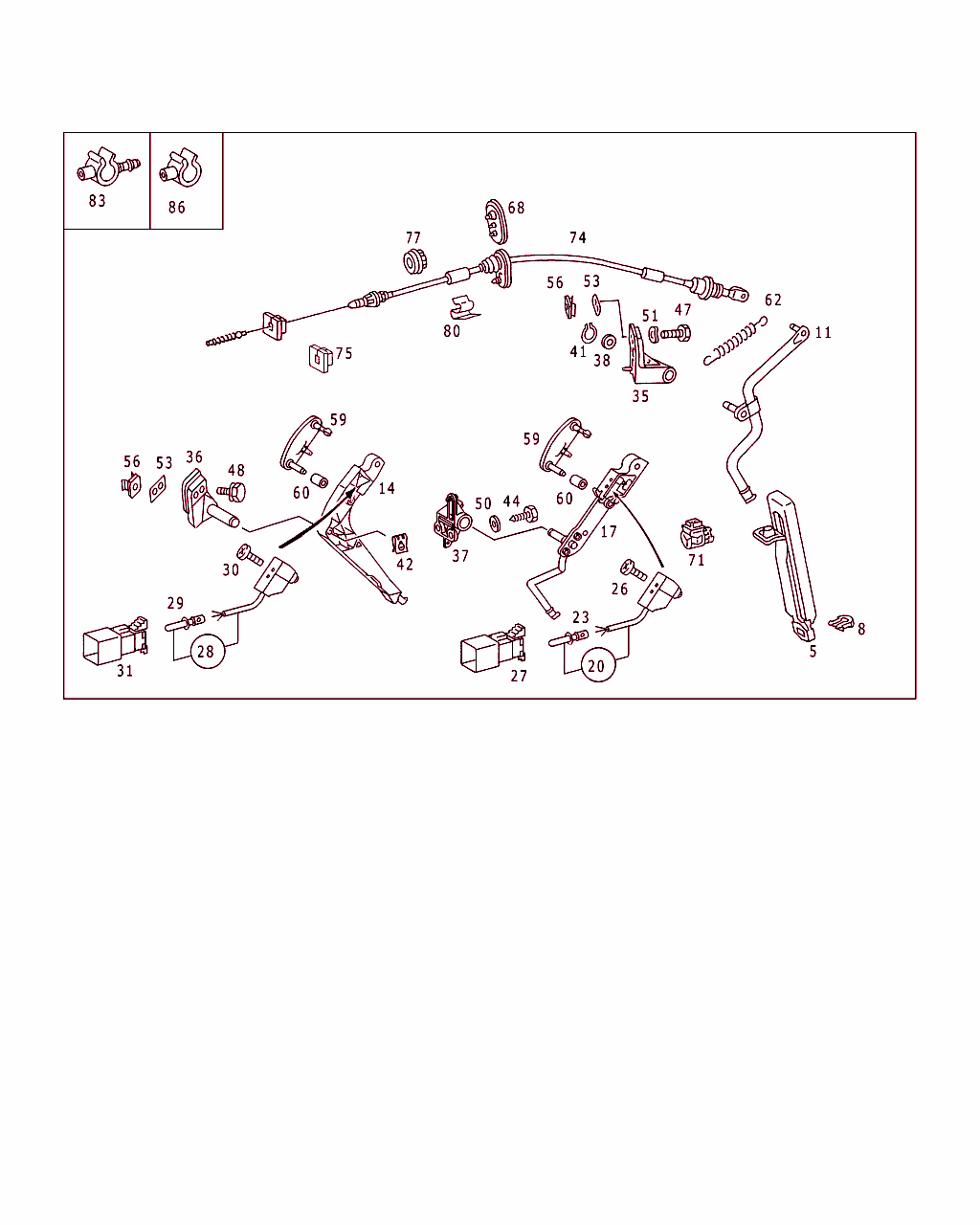

B30015000044.010517

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 126 300 05 04
アクセル・ペダル 001
8 A 124 988 86 78
クリップ
アクセル・ペダル / ブラケット 		001
11 A 124 300 03 25
レバー

これに変更 A 124 300 21 25
• +001 A 201 301 03 18
• +001 A 129 993 08 10 		- RA
11 A 124 300 21 25
レバー
ASR の場合以外 		001 RA
37 A 201 301 02 18
ベアリング
TO 124 300 03 25 		001 RA
37 A 201 301 03 18
ベアリング
TO 124 300 21 25 		001 RA
38 N 000988 013100
サポート・ディスク
アクセル・ペダル・マウント 		001
41 N 000471 012001
スナップ・リング
アクセル・ペダル・マウント 		001
44 N 007976 006208
鉄板ビス
ファイヤウォールに取り付けるマウント 		002 RA
47 N 304017 006020
6角ボルト
ファイヤウォールに取り付けるマウント 		002
50 N 000125 006421
ウインドウ
ファイヤウォールに取り付けるマウント

これに変更 N 000125 006449 		002 RA
50 N 000125 006449
ウインドウ
ファイヤウォールに取り付けるマウント 		002 RA
51 N 000137 006204
スプリングワッシャ
ファイヤウォールに取り付けるマウント 		002
53 A 124 301 00 80
シーリング・リング
ファイヤウォールに取り付けるマウント 		001
56 A 001 990 67 91
ナット・ホルダ
ファイヤウォールに取り付けるマウント 		002
59 A 124 300 16 25
レバー
ケーブル / レバー

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
60 N 040621 005200
被覆チューブ
ASR の場合のみ

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		NB
62 A 124 993 10 10
スプリング
アクセル・ペダル
TO 124 300 03 25 		001 LM/R
68 A 124 997 38 81
グロメット
左パーティション・ウォールを貫通するケーブル 		001 RA
71 A 002 545 22 14
スイッチ
(キック・ダウン・スイッチ) 		001
74 A 124 300 69 30
ワイヤ

♦ 以下から選択できます A 124 300 70 30 		001 RA
74 A 124 300 70 30
ケーブル

♦ 以下から選択できます A 124 300 69 30 		001 RA
75 A 202 301 00 93
ガイド 001
77 A 201 301 02 85
ラバー・バッファ
ワイヤ・ケーブル / ファイア・ウォール 		001
80 A 003 988 81 78
クリップ
コントロール・ケーブル / パーティションおよびカバー 		001 RA
83 A 000 476 04 36
ホース・ホルダ
ケーブル / インテーク・マニホールド 		001 L
86 A 000 995 17 65
クランプ
ケーブル / インテーク・マニホールド 		001 L
