一覧

ステーション・ワゴン、モデル・イヤー 1993 年車台番号 F 263610 以前、その内 F 259133 を除くステーション・ワゴン、モデル・イヤー 1994 年車台番号 F 263611 以降、その他 F 259133 を除く車台番号 295300 以前ステーション・ワゴン、モデル・イヤー 19945年車台番号 F 295301 以降
124.082 => 220 TE JAPAN; E 220 JAPAN
M: 111960
GA: 722428

Schema

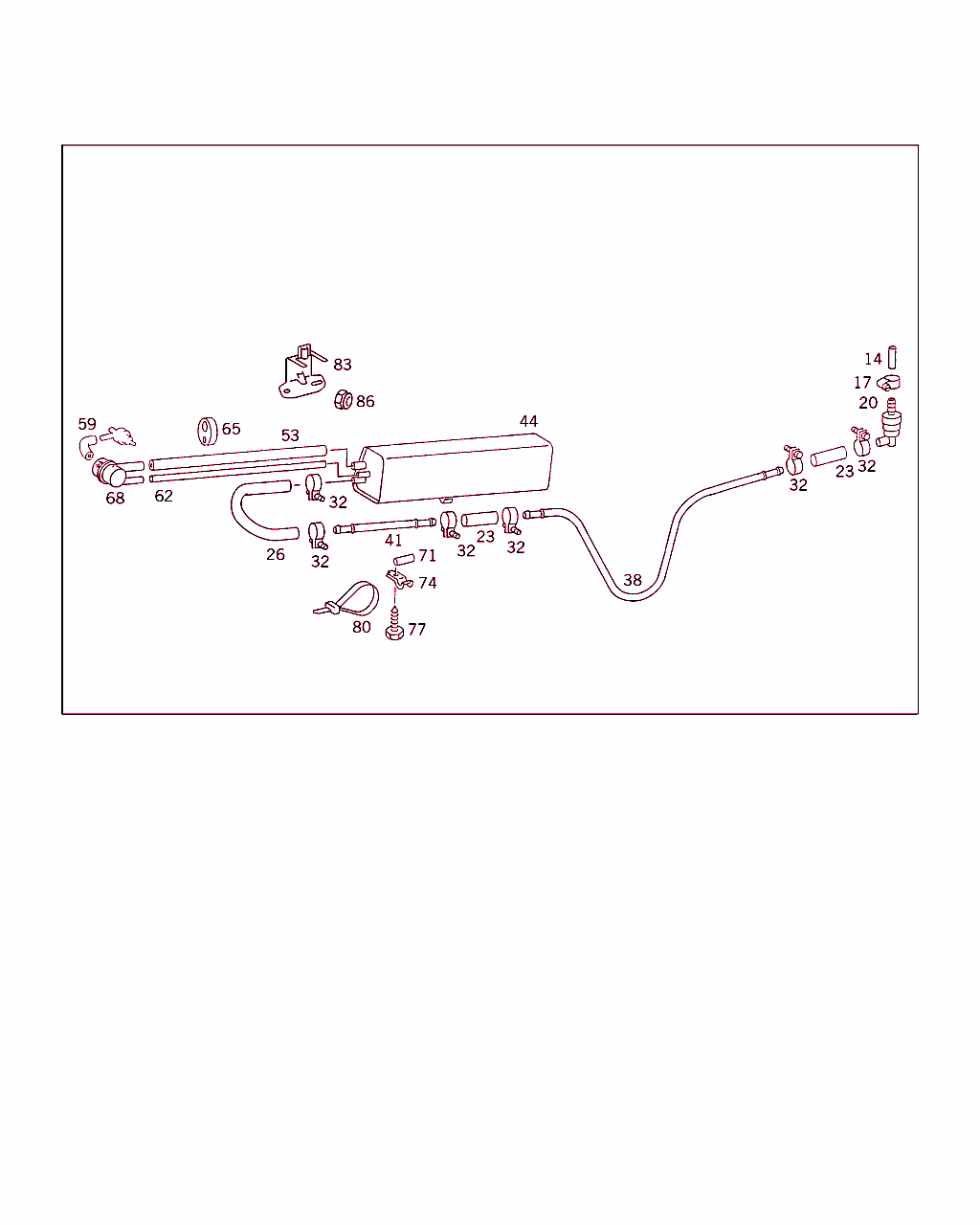

B47060000089.950517

[image]

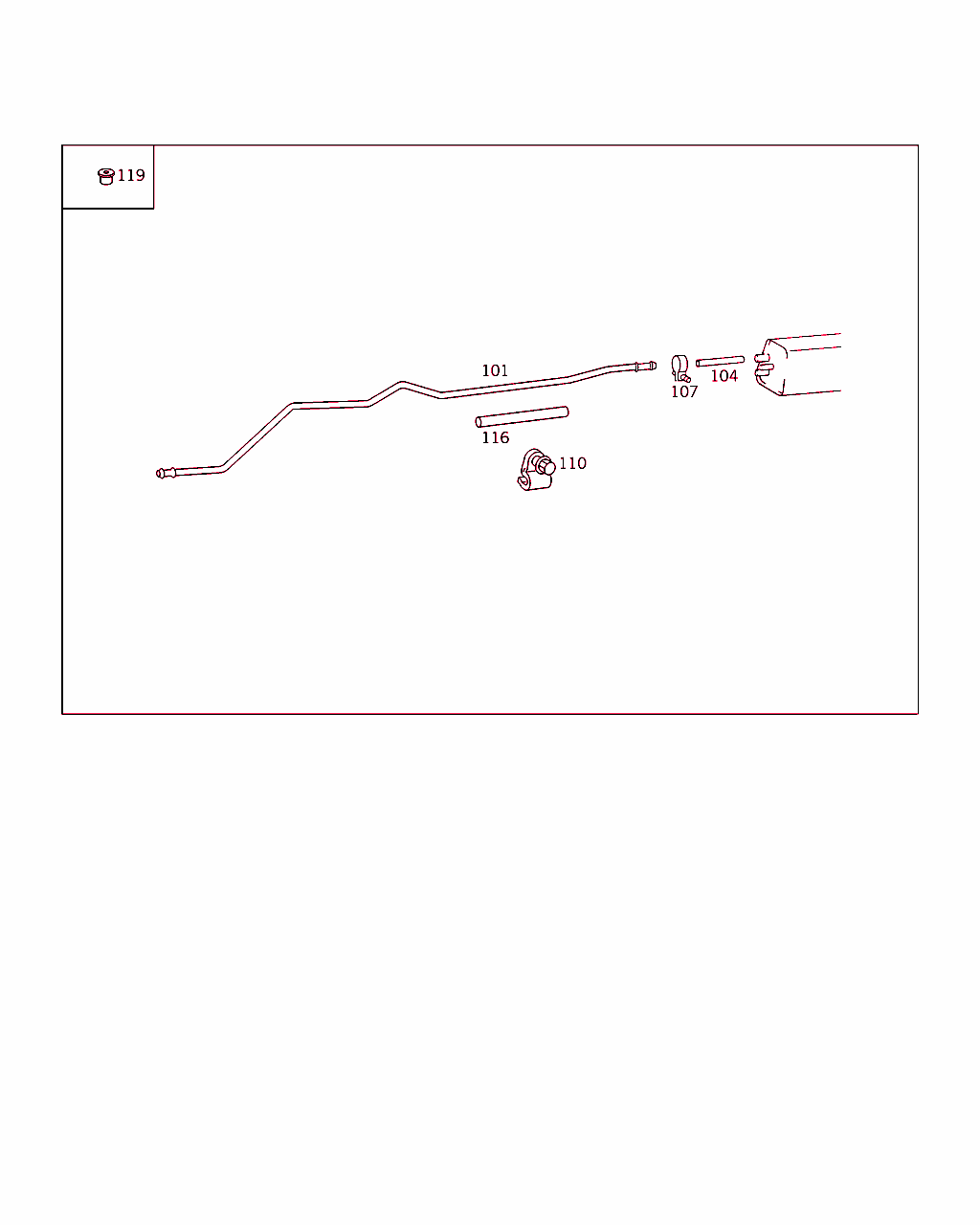

B47060000157.950516

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
14 A 201 997 08 52
ホース
50 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
17 A 124 997 20 90
バインダ 002
20 A 201 476 01 32
バルブ
ベンチレーション

♦ 以下から選択できます A 124 476 04 32 		001
20 A 124 476 04 32
バルブ
ベンチレーション

♦ 以下から選択できます A 201 476 01 32 		001
23 A 114 997 18 82
ホース

これに変更 N 916030 000527 		-
23 N 916030 000527
ホース
ベンチレーション・バルブ/ベンチレーション・ライン
270 MM

これに変更 A 230 476 87 26

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
23 A 230 476 87 26
ホース
ベンチレーション・バルブ/ベンチレーション・ライン
270 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
23 A 114 997 18 82
ホース

これに変更 N 916030 000527 		-
23 N 916030 000527
ホース
フロント・ベンチレーション・ライン /リヤ・ベンチレーション・ライン
55 MM

これに変更 A 230 476 87 26

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
23 A 230 476 87 26
ホース
フロント・ベンチレーション・ライン /リヤ・ベンチレーション・ライン
55 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
26 A 124 471 08 82
ブリーダ・パイプ
チャコール・フィルタから ベンチレーション・ラインまで 		001
32 A 124 997 19 90
バインダ NB
38 A 124 471 24 15
ベンチレーション・パイプ
後部 		001
41 A 124 471 46 15
ブリーダ・パイプ
フロント 		001
44 A 124 470 03 59
チャコール・フィルタ 001
62 A 117 078 04 81
ホース
チャコール・フィルタからパージ・バルブへ 		001
62 A 140 476 15 26
成形ホース

これに変更 A 120 078 01 81 		-
62 A 120 078 01 81
ホース
チャコール・フィルタからパージ・バルブへ 		001
62 A 008 997 90 82
プラスチック・パイプ

これに変更 A 000 987 27 27 		-
62 A 000 987 27 27
プラスチック・パイプ
チャコール・フィルタからパージ・バルブへ
690 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
71 N 073379 008100
ホース
ベンチレーション・ライン
30 MM 		NB
74 A 108 995 05 20
クランプ
ベンチレーション・ライン 		001
77 N 007976 006203
鉄板ビス
ベンチレーション・ライン 		001
80 A 114 997 05 90
バインダ 001
83 A 124 476 06 36
ホルダー 001
86 N 913017 006000
ナット

これに変更 N 910112 006001 		-
86 N 910112 006001
ヘキサゴン・ナット

これに変更 N 913023 006001 		-
86 N 913023 006001
ナット 002
101 A 124 471 59 15
ブリーダ・パイプ
(ベンチレーション・ライン) チャコール・フィルタ 		001
104 A 124 476 76 26
ホース

これに変更 A 129 476 04 26 		-
104 A 129 476 04 26
ホース
(ベンチレーション・ライン) チャコール・フィルタ 		001
107 A 004 997 72 90
連結ピース

これに変更 A 003 997 90 90 		-
107 A 003 997 90 90
バインダ

これに変更 A 124 997 20 90 		-
107 A 124 997 20 90
バインダ
(ベンチレーション・ライン) チャコール・フィルタ 		002
110 A 124 476 03 40
クランプ
(ベンチレーション・ライン) チャコール・フィルタ 		001
116 A 129 997 34 82
ホース
(ベンチレーション・ライン) チャコール・フィルタ 		001
119 A 000 997 26 81
グロメット

これに変更 A 124 987 05 40 		-
119 A 124 987 05 40
ノブ・グロメット
(ベンチレーション・ライン) チャコール・フィルタ 		001
