一覧

乗用車、セダン
123.023 => 230
M: 115954
GM: 716005
GA: 722119

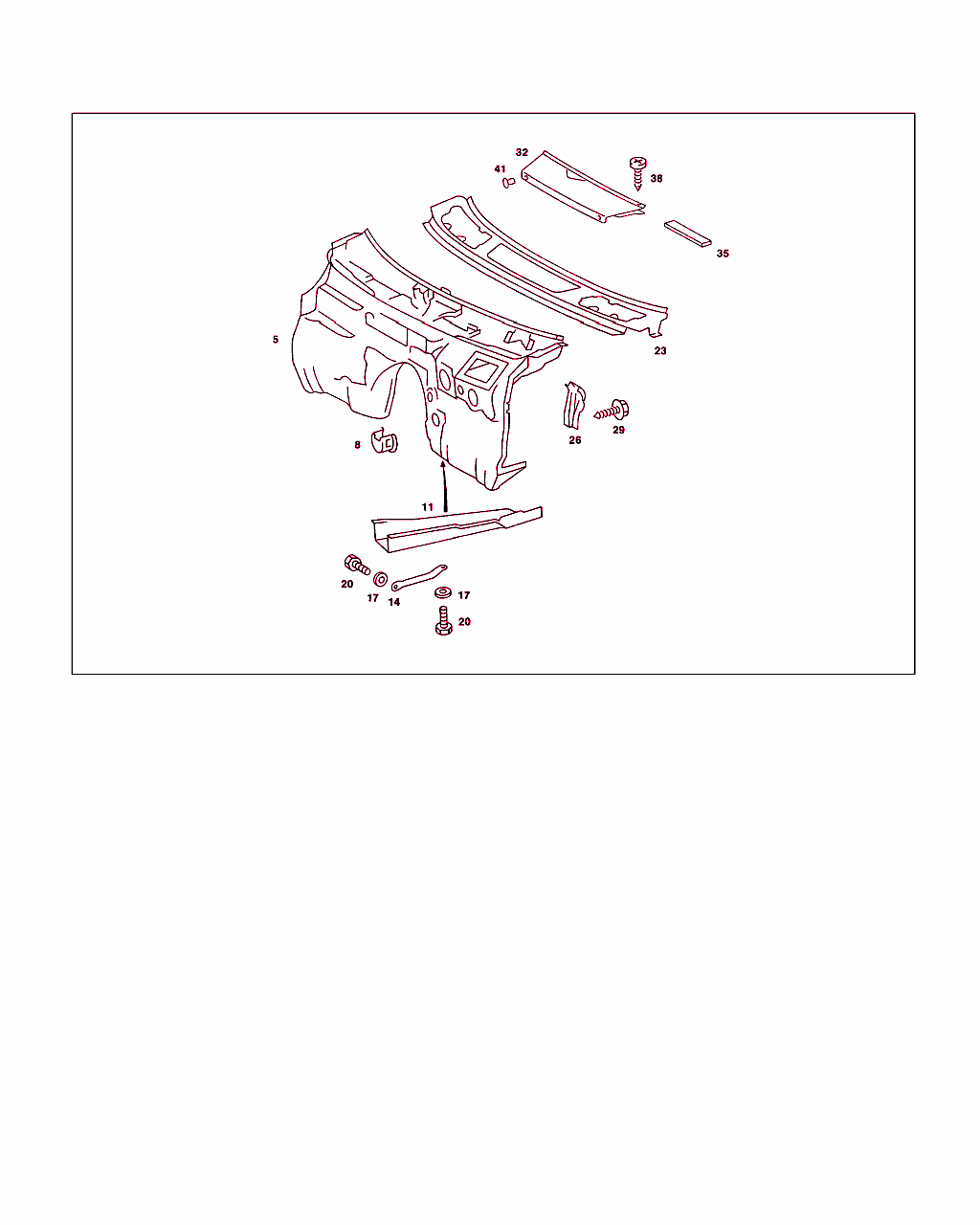

Schema

B62045000021.920519

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 123 620 03 08
ファイヤウォール

ﾌｯﾄﾉｰﾄ解説
[018]
同時注文、次の車台番号以前
020,023,026,028,030,033,120,123,125,126,130,132
10/50 20/60 1X 126 301 01 41
12/52 22/62 1X 001 545 63 14
ペダル前後アジャスタ付き車両、左ハンドルのみ
026,028,030,033 1X 123 300 09 40
123,125,130,132 1X 123 300 12 40
026、028             096797 その他以下に装着
  096799,  096800,  096804-  096809,  096812-  096816,  096818,  096819,  096821,  096822,  096824-  096826,  096828,  096830,
  096831,  096834,  096843,  096845,  096847-  096850,  096853,  096857,  096876-  096878,  096889,  096898,  096921,  096922,
  096947,  096999,  097058,  097066,  097099,  097127,  097147,  097158,  097188,  097193,  097196,  097264,  097265,  097395,
  097420,  097573.
023 193624 その他以下に装着
  193626,  193628,  193630,  193633,  193647,  193649,  193653-  193655,  193668,  193928,  193952.
020 終了まで
030  030416 その他以下に装着
  030418,  030422,  030653.
033 079587 その他以下に装着
  079589-  079608,  079610-  079621,  079623-  079627,  079629-  079664,  079666,  079667,  079669-  079695,  079697-  079707,
  079709-  079718,  079720,  079723,  079730,  079732,  079733,  079737,  079766,  079767,  079770,  079775,  079784,  079786,
  079911,  079959,  079979,  079983,  079986,  079994,  080026,  080029,  080031,  080047,  080049,  080063-  080066,  080089,
  080094,  080098,  080108,  080110,  080142,  080147,  080162,  080177,  080178,  080180,  080181,  080183,  080199,  080203,
  080209-  080212,  080216,  080224,  080353,  080354,  080358,  080370,  080372,  080385,  080409,  080411,  080415,  080434,
  080435,  080464,  080477,  080494,  080497,  080503,  080506,  080520,  080564,  080613,  080625,  080656,  080715,  080716,
  080748,  080762-  080764,  080864,  080871,  080873,
  080876,  080960,  081232,  081952.
123、125 207386 その他以下に装着
  207388-  207402,  207404-  207411,  207413-  207418,  207420,  207422,  207426,  207427,  207429,  207430,  207432-  207435,
  207437,  207439-  207442,  207447,  207448,  207450,  207454,  207455,  207461,  207492,  207504,  207507,  207508,  207518,
  207521,  207523,  207526,  207527,  207529,  207530,  207532,  207540,  207541,  207543,  207547,  207551,  207556,  207558,
  207561,  207577-  207579,  207582,  207615,  207628,  207630,  207645,  207653,  207657,  207658,  207662,  207663,  207666,
  207669,  207681,  207692,  207696,  207714,  207743,  207822,  207834,  207872,  208070,  208072,  208206,  208214,  208228,
  208229,  208266,  208276,  208329,  208768,  209237,  210071,  214428.
120             226854 その他以下に装着
  226856-  226868,  226870-  226874,  226876-  226878,  226880,  226882-  226884,  226887-  226889,  226891,  226894,  226897-
  226900,  226903,  226905-  226909,  226911,  226912,  226917-  226923,  226926,  226927,  226929,  226932,  226938,  226957,
  226973,  226975,  226983-  226985,  226996,  226999,  227003,  227007,  227041,  227095,  227096,  227099,  227119,  227130,
  227131,  227140,  227151,  227158,  227175,  227322,  227521,  227618,  227856,  228638,  229590.
126 終了まで
130 210961 その他以下に装着
  210964,  210966-  210970,  210972-  210974,  210976,  210977,  210982-  210984,  210986-  210998,  211000-  211003,  211005,
  211009,  211011,  211012,  211016-  211019,  211021,  211022,  211024,  211027,  211029,  211030,  211034,  211039,  211044,
  211055,  211057,  211059,  211062,  211063,  211070,  211073,  211077,  211080,  211082,  211088,  211089,  211092-  211094,
  211101,  211107,  211117,  211118,  211120,  211129,  211141,  211149,  211153,  211161,  211162,  211168-  211170,  211180,
  211199,  211212,  211225,  211253,  211304,  211381,  211411,  211422,  211431,  211680,  211718,  211839,  211863,  211893,
  212408.
132         212285 その他 212287 に装着。
223 005395 その他以下に装着
  005397-  005400,  005402-  005404,  005406-  005416,  005422,  005424-  005427,  005430-  005432,  005434-  005436,  005438-
  005442,  005444,  005447,  005449-  005451,  005455,  005456,  005458-  005463,  005469,  005470,  005472,  005473,  005476,
  005479,  005480,  005482,  005485-  005487,  005489,  005490,  005494,  005497,  005499,  005501,  005502,  005507,  005511,
  005521,  005523,  005538,  005544,  005556,  005569,  005579,  005608,  005616,  005634,  005638,  005645,  005668,  005695,
  005880,  006260,  007176.
220             001894 その他以下に装着
  001896,  001898-  001903,  001905,  001906,  001908-  001913,  001916,  001917,  001919,  001922,  001928,  001932,  001934,
  001937,  001938,  001941,  001949,  001959,  001961,  001972,  001973,  001985,  001986,  002006,  002018,  002023,  002024,
  002026,  002036,  002041,  002044.
 		001 L
5 A 123 620 04 08
ファイヤウォール

ﾌｯﾄﾉｰﾄ解説
[018]
同時注文、次の車台番号以前
020,023,026,028,030,033,120,123,125,126,130,132
10/50 20/60 1X 126 301 01 41
12/52 22/62 1X 001 545 63 14
ペダル前後アジャスタ付き車両、左ハンドルのみ
026,028,030,033 1X 123 300 09 40
123,125,130,132 1X 123 300 12 40
026、028             096797 その他以下に装着
  096799,  096800,  096804-  096809,  096812-  096816,  096818,  096819,  096821,  096822,  096824-  096826,  096828,  096830,
  096831,  096834,  096843,  096845,  096847-  096850,  096853,  096857,  096876-  096878,  096889,  096898,  096921,  096922,
  096947,  096999,  097058,  097066,  097099,  097127,  097147,  097158,  097188,  097193,  097196,  097264,  097265,  097395,
  097420,  097573.
023 193624 その他以下に装着
  193626,  193628,  193630,  193633,  193647,  193649,  193653-  193655,  193668,  193928,  193952.
020 終了まで
030  030416 その他以下に装着
  030418,  030422,  030653.
033 079587 その他以下に装着
  079589-  079608,  079610-  079621,  079623-  079627,  079629-  079664,  079666,  079667,  079669-  079695,  079697-  079707,
  079709-  079718,  079720,  079723,  079730,  079732,  079733,  079737,  079766,  079767,  079770,  079775,  079784,  079786,
  079911,  079959,  079979,  079983,  079986,  079994,  080026,  080029,  080031,  080047,  080049,  080063-  080066,  080089,
  080094,  080098,  080108,  080110,  080142,  080147,  080162,  080177,  080178,  080180,  080181,  080183,  080199,  080203,
  080209-  080212,  080216,  080224,  080353,  080354,  080358,  080370,  080372,  080385,  080409,  080411,  080415,  080434,
  080435,  080464,  080477,  080494,  080497,  080503,  080506,  080520,  080564,  080613,  080625,  080656,  080715,  080716,
  080748,  080762-  080764,  080864,  080871,  080873,
  080876,  080960,  081232,  081952.
123、125 207386 その他以下に装着
  207388-  207402,  207404-  207411,  207413-  207418,  207420,  207422,  207426,  207427,  207429,  207430,  207432-  207435,
  207437,  207439-  207442,  207447,  207448,  207450,  207454,  207455,  207461,  207492,  207504,  207507,  207508,  207518,
  207521,  207523,  207526,  207527,  207529,  207530,  207532,  207540,  207541,  207543,  207547,  207551,  207556,  207558,
  207561,  207577-  207579,  207582,  207615,  207628,  207630,  207645,  207653,  207657,  207658,  207662,  207663,  207666,
  207669,  207681,  207692,  207696,  207714,  207743,  207822,  207834,  207872,  208070,  208072,  208206,  208214,  208228,
  208229,  208266,  208276,  208329,  208768,  209237,  210071,  214428.
120             226854 その他以下に装着
  226856-  226868,  226870-  226874,  226876-  226878,  226880,  226882-  226884,  226887-  226889,  226891,  226894,  226897-
  226900,  226903,  226905-  226909,  226911,  226912,  226917-  226923,  226926,  226927,  226929,  226932,  226938,  226957,
  226973,  226975,  226983-  226985,  226996,  226999,  227003,  227007,  227041,  227095,  227096,  227099,  227119,  227130,
  227131,  227140,  227151,  227158,  227175,  227322,  227521,  227618,  227856,  228638,  229590.
126 終了まで
130 210961 その他以下に装着
  210964,  210966-  210970,  210972-  210974,  210976,  210977,  210982-  210984,  210986-  210998,  211000-  211003,  211005,
  211009,  211011,  211012,  211016-  211019,  211021,  211022,  211024,  211027,  211029,  211030,  211034,  211039,  211044,
  211055,  211057,  211059,  211062,  211063,  211070,  211073,  211077,  211080,  211082,  211088,  211089,  211092-  211094,
  211101,  211107,  211117,  211118,  211120,  211129,  211141,  211149,  211153,  211161,  211162,  211168-  211170,  211180,
  211199,  211212,  211225,  211253,  211304,  211381,  211411,  211422,  211431,  211680,  211718,  211839,  211863,  211893,
  212408.
132         212285 その他 212287 に装着。
223 005395 その他以下に装着
  005397-  005400,  005402-  005404,  005406-  005416,  005422,  005424-  005427,  005430-  005432,  005434-  005436,  005438-
  005442,  005444,  005447,  005449-  005451,  005455,  005456,  005458-  005463,  005469,  005470,  005472,  005473,  005476,
  005479,  005480,  005482,  005485-  005487,  005489,  005490,  005494,  005497,  005499,  005501,  005502,  005507,  005511,
  005521,  005523,  005538,  005544,  005556,  005569,  005579,  005608,  005616,  005634,  005638,  005645,  005668,  005695,
  005880,  006260,  007176.
220             001894 その他以下に装着
  001896,  001898-  001903,  001905,  001906,  001908-  001913,  001916,  001917,  001919,  001922,  001928,  001932,  001934,
  001937,  001938,  001941,  001949,  001959,  001961,  001972,  001973,  001985,  001986,  002006,  002018,  002023,  002024,
  002026,  002036,  002041,  002044.
 		001 R
8 A 126 626 00 53
カップ
キックダウン・スイッチ 		001
11 A 123 622 01 04
サポート
左 		001
11 A 123 622 02 04
サポート
右 		001
14 A 123 628 00 26
サポート
ブレーキ・サポート・コンソール

ﾌｯﾄﾉｰﾄ解説
[017]
ｼｬｼﾅﾝﾊﾞNo.以降:
020         158765
023         193619
026,028     096948
030         030428
033         079829
120         227449
123,125     207997
105,130,132 211344
220         002089
223         005817
 		001 L
17 N 009021 010202
ウインドウ

これに変更 N 009021 010209 		- L
17 N 009021 010209
ウインドウ

ﾌｯﾄﾉｰﾄ解説
[017]
ｼｬｼﾅﾝﾊﾞNo.以降:
020         158765
023         193619
026,028     096948
030         030428
033         079829
120         227449
123,125     207997
105,130,132 211344
220         002089
223         005817
 		002 L
20 N 000933 010238
ボルト

これに変更 N 304017 010028 		- L
20 N 304017 010028
6角ボルト

ﾌｯﾄﾉｰﾄ解説
[017]
ｼｬｼﾅﾝﾊﾞNo.以降:
020         158765
023         193619
026,028     096948
030         030428
033         079829
120         227449
123,125     207997
105,130,132 211344
220         002089
223         005817
 		002 L
23 A 123 627 00 03
パネル
フロント・ウインドウ下部外側センタ・ピース 		001
32 A 123 627 01 25
カバー
フロント・ウインドウ下部外側センタ・ピース 		001 L
32 A 123 627 02 25
カバー
フロント・ウインドウ下部外側センタ・ピース 		001 R
35 A 123 627 00 98
ウェザ・ストリップ
1390 MM 		001
38 N 914127 003200
鉄板ビス
カバー / 外側センタ・ピース 		002
41 A 000 990 22 92
スプレッド・リベット
カバー / 外側センタ・ピース 		004
