一覧

乗用車、セダン
123.223 => 230 E
M: 102980
GM: 716211, 716215, 717401
GA: 722122, 722401

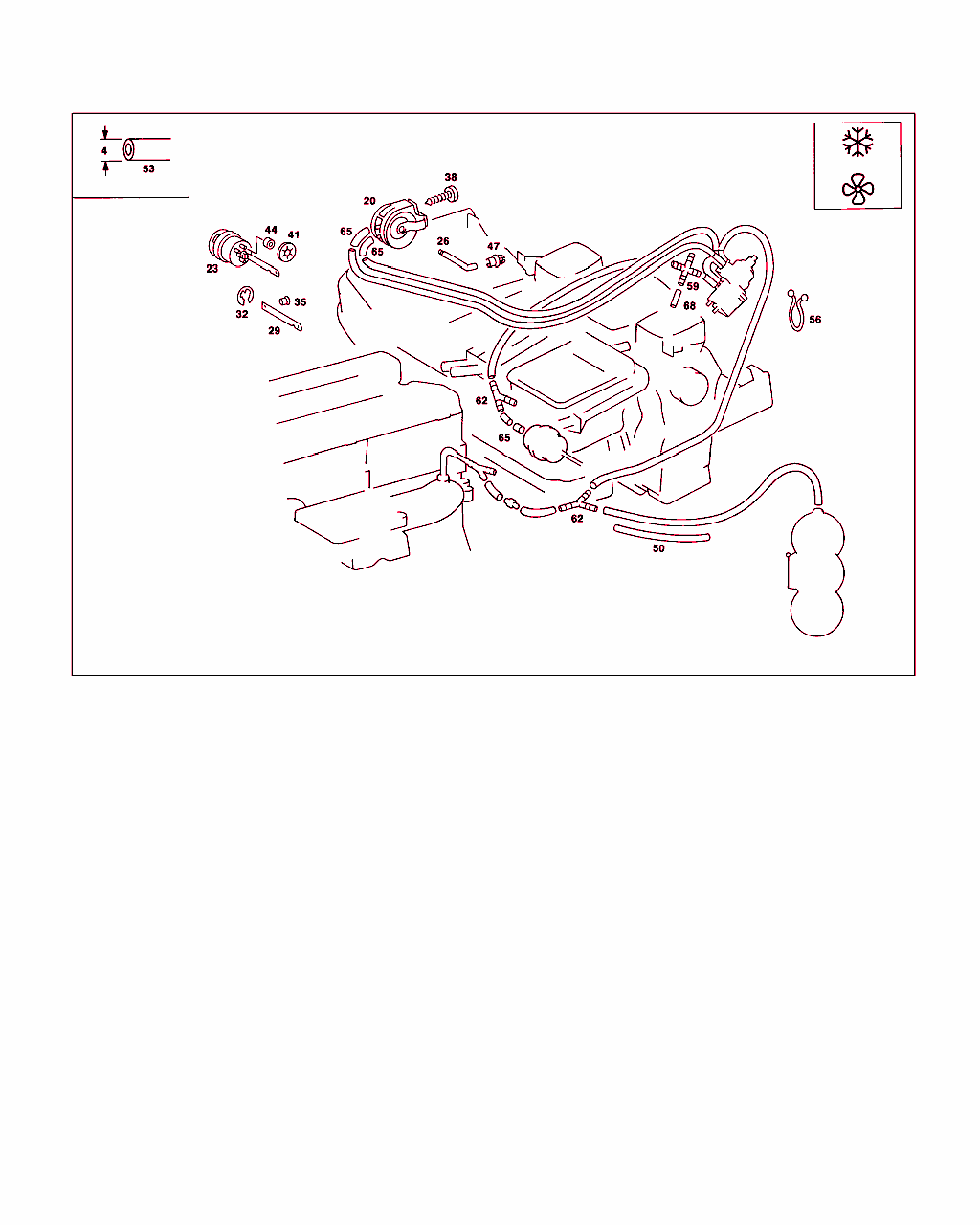

Schema

B80105000005.920519

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
23 A 123 800 12 75
エレメント
内気循環フラップ用

ﾌｯﾄﾉｰﾄ解説
[051]
ｼｬｼﾅﾝﾊﾞNo.以降:
020 089396
023 108180
026 054793
030 024162
033 045305
120 125222
123 087739
126 049266
130 110887
 		001 L
23 A 123 800 12 75
エレメント
内気循環フラップ用

ﾌｯﾄﾉｰﾄ解説
[055]
ｼｬｼﾅﾝﾊﾞNo.以降:
020     130589
023     164781
026,028 082662
030     028307
033     066775
120     187074
123,125 158078
130,132 172062
 		001 R
29 A 123 805 09 74
ロッド

ﾌｯﾄﾉｰﾄ解説
[051]
ｼｬｼﾅﾝﾊﾞNo.以降:
020 089396
023 108180
026 054793
030 024162
033 045305
120 125222
123 087739
126 049266
130 110887
 		001 L
29 A 123 805 09 74
ロッド

ﾌｯﾄﾉｰﾄ解説
[055]
ｼｬｼﾅﾝﾊﾞNo.以降:
020     130589
023     164781
026,028 082662
030     028307
033     066775
120     187074
123,125 158078
130,132 172062
 		001 R
32 N 006799 003200
ロック・ワッシャ 001
35 N 007338 004205
リベット 001
38 N 007981 005209
鉄板ビス
内気循環フラップ用 		002
41 N 912010 004002
ロック・ワッシャ

これに変更 A 000 994 96 45 		-
41 A 000 994 96 45
ヒューズ
内気循環フラップ用 		003
44 A 116 987 05 41
ウインドウ
内気循環フラップ用 		003
47 A 003 988 50 78
クリップ
内気循環フラップ用 		001
50 N 040621 004200
被覆チューブ
エンジン・ルームの Y 型ジョイントから リザーブ・タンクまで 		001
53 A 000 158 14 35
パイプ
エンジン・ルームの Y 型ジョイントから リザーブ・タンクまで
1000 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001 L
53 A 000 158 14 35
パイプ
エンジン・ルームの Y 型ジョイントから リザーブ・タンクまで
2100 MM 		001 R
53 A 000 158 14 35
パイプ
エンジン・ルームの Y 型ジョイントから温度 / バキューム・スイッチまで
800 MM 		001
53 A 000 158 14 35
パイプ
エンジン・ルームの Y 型ジョイントから温度 / バキューム・スイッチまで
800 MM 		001 L
53 A 000 158 14 35
パイプ
エンジン・ルームの Y 型ジョイントから温度 / バキューム・スイッチまで
700 MM 		001 R
53 A 000 158 14 35
パイプ
エンジン・ルームの Y 型ジョイントからスイッチ・オーバ・バルブまで
1650 MM 		001 L
53 A 000 158 14 35
パイプ
レッグ・ルーム・バキューム・エレメントからデフロスタ・ノズル・バキューム・エレメントまで
400 MM 		001
53 A 000 158 14 35
パイプ
温度スイッチからエアコン・ユニット・フラップのバキューム・エレメントまで
850 MM 		001
53 A 000 158 14 35
パイプ
レッグ・ルーム・バキューム・エレメントからデフロスタ・ノズル・バキューム・エレメントまで
350 MM 		001
53 A 000 158 14 35
パイプ
温度スイッチからレッグ・ルーム・ヒータ・ハウジングのバキューム・エレメントまで
400 MM 		001
53 A 000 158 14 35
パイプ
温度スイッチからレッグ・ルーム・ヒータ・ハウジングのバキューム・エレメントまで
350 MM 		001
53 A 000 158 14 35
パイプ
温度スイッチからデフロスタ・フラップのバキューム・エレメントまで
1000 MM 		001 R
53 A 000 158 14 35
パイプ
温度スイッチからデフロスタ・フラップのバキューム・エレメントまで
1000 MM 		001 R
56 A 002 997 86 90
連結ピース NB
59 A 117 078 00 45
分岐ノズル
温度スイッチからデフロスタ・フラップのバキューム・エレメントまで 		001
62 A 117 078 01 45
分岐ノズル
温度スイッチからデフロスタ・フラップのバキューム・エレメントまで 		001
62 A 117 078 01 45
分岐ノズル
レッグ・ルーム・バキューム・エレメントからデフロスタ・ノズル・バキューム・エレメントまで 		001 L
62 A 117 078 01 45
分岐ノズル
メイン・スイッチおよびバキューム・スイッチのブラケットまで 		001 L
62 A 117 078 01 45
分岐ノズル
温度スイッチからデフロスタ・フラップのバキューム・エレメントまで 		001 R
65 A 007 997 61 82
ホース
エバポレータ・ハウジング・バキューム・エレメントおよびヒータ・ハウジング
50 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		002
65 A 007 997 61 82
ホース
エバポレータ・ハウジング・バキューム・エレメントおよびヒータ・ハウジング
50 MM 		001
65 A 007 997 61 82
ホース
デフロスタ・フラップ・バキューム・エレメント
50 MM 		002 R
65 A 007 997 61 82
ホース
温度スイッチ
50 MM 		002
65 A 007 997 61 82
ホース
スイッチオーバ・バルブ
150 MM 		001 L
65 A 007 997 61 82
ホース
スイッチオーバ・バルブ
50 MM 		001
68 A 000 805 01 75
スロットル

これに変更 A 126 805 01 75 		-
68 A 126 805 01 75
スロットル

これに変更 A 201 805 00 75 		-
68 A 201 805 00 75
オリフィス 001
68 A 126 805 01 75
スロットル

これに変更 A 201 805 00 75 		-
68 A 201 805 00 75
オリフィス 001
