一覧

乗用車セダン、モデル・イヤー 81 年 識別 No. 061753 以前 例外は 060297、060425、060503、060557、060744、060747、060765、060814、060827、060853、061310、 061571乗用車セダン、モデル・イヤー 82 年 識別 No. 061754〜122900 および 060297、060425、060503、060557、060744、060747、060765、060814、060827、060853、061310、 061571 例外は 120171、120177、120586、121197乗用車セダン、モデル・イヤー 83 年 識別 No. 122901〜A001355 および 159263、159430、160560、173108、174008、174852、A000377、A000555 例外は 159263、159430、160560、173108、174008、174852、A000377、A000555乗用車セダン、モデル・イヤー 84 年 識別 No. A001356〜A183314 および 159263、159430、160560、173108、174008、174852、A000377、A000555 例外は A181223、A181243乗用車セダン、モデル・イヤー 85 年 識別 No. A183315 以降 および A181223、A181243
123.223 => 230 E JAPAN
M: 102980
GA: 722122, 722401
LG: 765704

Schema

B82075000017.920519

[image]

B82075000019.920519

[image]

B82075000022.920519

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ

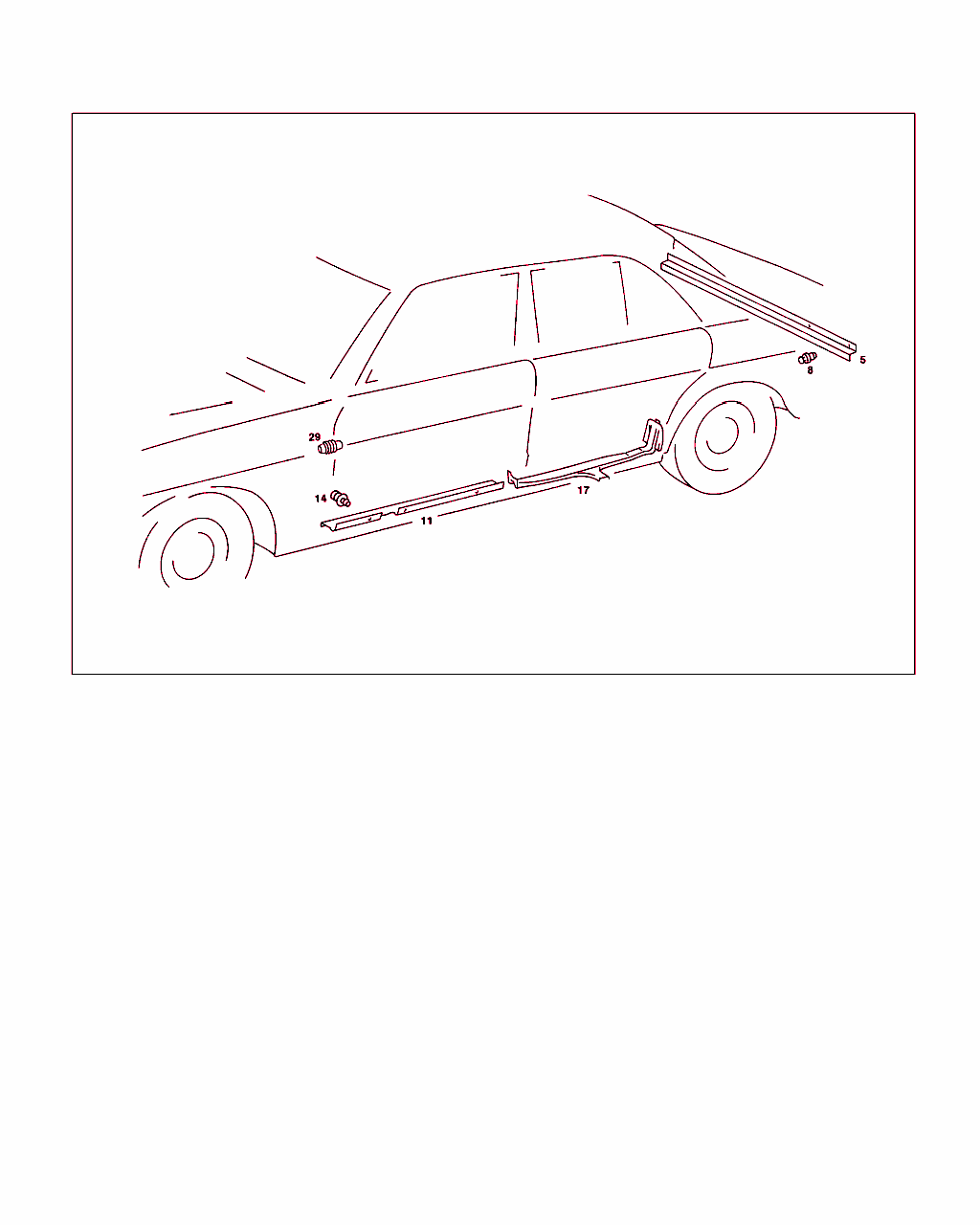

5 A 123 821 00 36
カバー
メイン・ケーブル・ハーネス、トランク・ルーム 		001
8 A 000 990 22 92
リベット 007
11 A 123 821 09 36
カバー
メイン・ケーブル・ハーネス / 左運転席フロア 		001
11 A 123 821 14 36
カバー

これに変更 A 123 821 10 36 		- R
11 A 123 821 10 36
カバー
メイン・ハーネス/右運転席フロア 		001 R
14 A 000 990 22 92
リベット
フロアに取り付けるカバー 		NB
17 A 123 821 01 36
カバー
メイン・ケーブル・ハーネス / リヤ・フロア 		001
17 A 123 821 02 36
カバー
メイン・ケーブル・ハーネス / リヤ・フロア 		001
29 A 107 821 00 97
ホース
電気ケーブル保護ホース フロント・ピラーから運転席ドアへ

ﾌｯﾄﾉｰﾄ解説
[821]
モデル・イヤー 1982 年の終了以前
 		002
29 A 126 821 03 97
ホース
電気ケーブル保護ホース フロント・ピラーから運転席ドアへ

ﾌｯﾄﾉｰﾄ解説
[830]
モデル・イヤー 1983 年以降　　　
 		002
29 A 123 821 06 97
ホース
電気ケーブル保護ホース センタ・ピラーからリヤ・ドアへ 		002

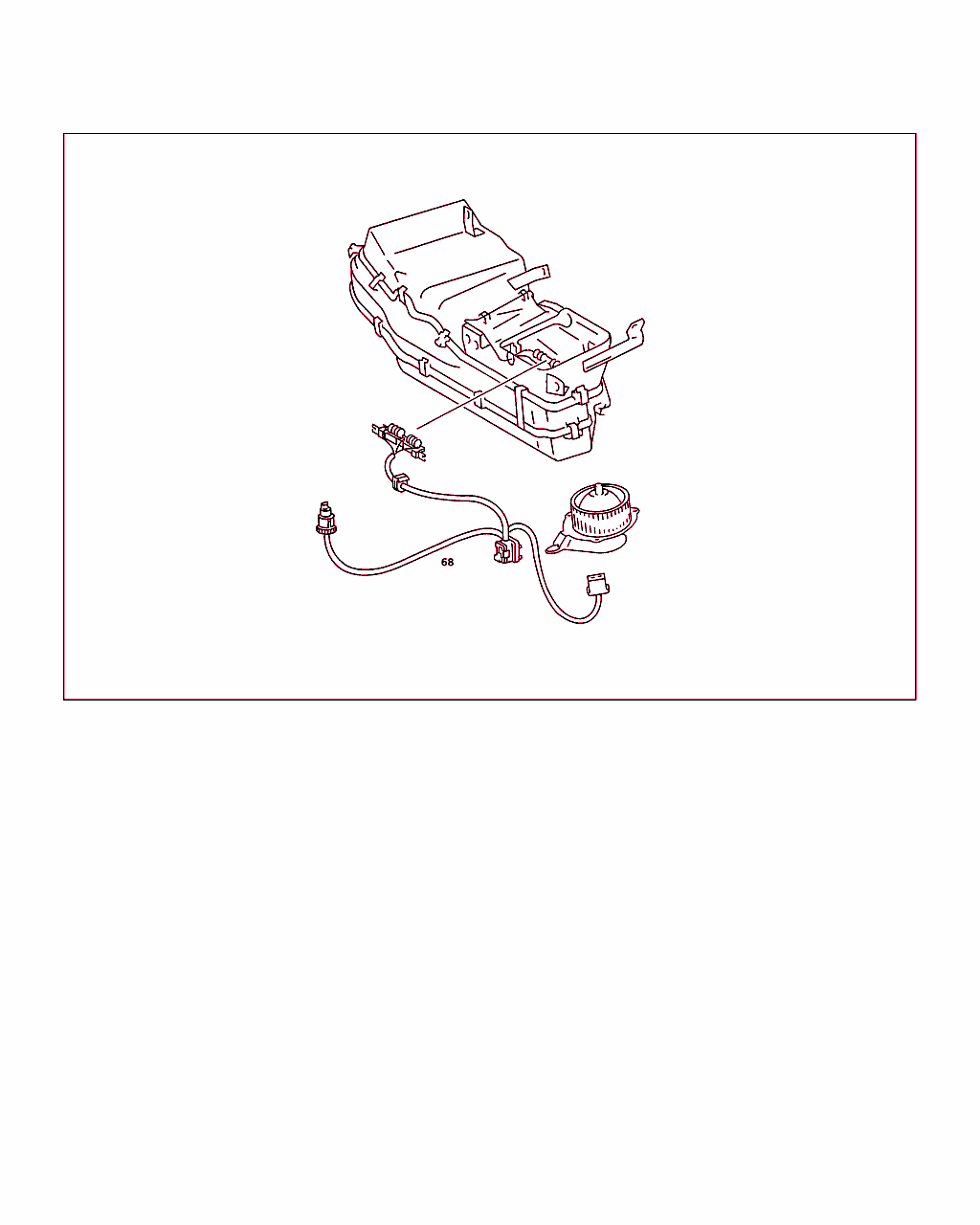

68 A 123 820 01 97
抵抗 - L
68 A 123 820 05 97
抵抗
エバポレータ・ハウジング

ﾌｯﾄﾉｰﾄ解説
[050]
ｼｬｼﾅﾝﾊﾞNo.以前:
123 207386 その他取付け:　　　　　　　　　　　　　　　
  207388-  207402,  207404-  207411,  207413-  207418,  207420,  207422,  207426,  207427,  207429,  207430,  207432-  207435,
  207437,  207439-  207442,  207447,  207448,  207450,  207454,  207455,  207461,  207492,  207504,  207507,  207508,  207518,
  207521,  207523,  207526,  207527,  207529,  207530,  207532,  207540,  207541,  207543,  207547,  207551,  207556,  207558,
  207561,  207577-  207579,  207582,  207615,  207628,  207630,  207645,  207653,  207657,  207658,  207662,  207663,  207666,
  207669,  207681,  207692,  207696,  207714,  207743,  207822,  207834,  207872,  208070,  208072,  208206,  208214,  208228,
  208229,  208266,  208276,  208329,  208768,  209237,  210071,  214428.
130 210961 その他以下に装着
  210964,  210966-  210970,  210972-  210974,  210976,  210977,  210982-  210984,  210986-  210998,  211000-  211003,  211005,
  211009,  211011,  211012,  211016-  211019,  211021,  211022,  211024,  211027,  211029,  211030,  211034,  211039,  211044,
  211055,  211057,  211059,  211062,  211063,  211070,  211073,  211077,  211080,  211082,  211088,  211089,  211092-  211094,
  211101,  211107,  211117,  211118,  211120,  211129,  211141,  211149,  211153,  211161,  211162,  211168-  211170,  211180,
  211199,  211212,  211225,  211253,  211304,  211381,  211411,  211422,  211431,  211680,  211718,  211839,  211863,  211893,
  212408.
[051]
ｼｬｼﾅﾝﾊﾞNo.以前:
023 193624 その他以下に装着
  193626,  193628,  193630,  193633,  193647,  193649,  193653-  193655,  193668,  193928,  193952.
033 079587 その他以下に装着
  079589-  079608,  079610-  079621,  079623-  079627,  079629-  079664,  079666,  079667,  079669-  079695,  079697-  079707,
  079709-  079718,  079720,  079723,  079730,  079732,  079733,  079737,  079766,  079767,  079770,  079775,  079784,  079786,
  079911,  079959,  079979,  079983,  079986,  079994,  080026,  080029,  080031,  080047,  080049,  080063-  080066,  080089,
  080094,  080098,  080108,  080110,  080142,  080147,  080162,  080177,  080178,  080180,  080181,  080183,  080199,  080203,
  080209-  080212,  080216,  080224,  080353,  080354,  080358,  080370,  080372,  080385,  080409,  080411,  080415,  080434,
  080435,  080464,  080477,  080494,  080497,  080503,  080506,  080520,  080564,  080613,  080625,  080656,  080715,  080716,
  080748,  080762-  080764,  080864,  080871,  080873,
  080876,  080960,  081232,  081952.
[055]
ｼｬｼﾅﾝﾊﾞNo.以前:
223 005395 その他以下に装着
  005397-  005400,  005402-  005404,  005406-  005416,  005422,  005424-  005427,  005430-  005432,  005434-  005436,  005438-
  005442,  005444,  005447,  005449-  005451,  005455,  005456,  005458-  005463,  005469,  005470,  005472,  005473,  005476,
  005479,  005480,  005482,  005485-  005487,  005489,  005490,  005494,  005497,  005499,  005501,  005502,  005507,  005511,
  005521,  005523,  005538,  005544,  005556,  005569,  005579,  005608,  005616,  005634,  005638,  005645,  005668,  005695,
  005880,  006260,  007176.
 		001 R
68 A 123 821 01 60
抵抗
エバポレータ・ハウジング

ﾌｯﾄﾉｰﾄ解説
[052]
ｼｬｼﾅﾝﾊﾞNo.以降:
023 193625 以下を除く
  193626,  193628,  193630,  193633,  193647,  193649,  193653-  193655,  193668,  193928,  193952.
033 079588 以下を除く
  079589-  079608,  079610-  079621,  079623-  079627,  079629-  079664,  079666,  079667,  079669-  079695,  079697-  079707,
  079709-  079718,  079720,  079723,  079730,  079732,  079733,  079737,  079766,  079767,  079770,  079775,  079784,  079786,
  079911,  079959,  079979,  079983,  079986,  079994,  080026,  080029,  080031,  080047,  080049,  080063-  080066,  080089,
  080094,  080098,  080108,  080110,  080142,  080147,  080162,  080177,  080178,  080180,  080181,  080183,  080199,  080203,
  080209-  080212,  080216,  080224,  080353,  080354,  080358,  080370,  080372,  080385,  080409,  080411,  080415,  080434,
  080435,  080464,  080477,  080494,  080497,  080503,  080506,  080520,  080564,  080613,  080625,  080656,  080715,  080716,
  080748,  080762-  080764,  080864,  080871,  080873,
  080876,  080960,  081232,  081952.
[054]
ｼｬｼﾅﾝﾊﾞNo.以降:
123 207387 例外:　　　　　　　　　　　　　
  207388-  207402,  207404-  207411,  207413-  207418,  207420,  207422,  207426,  207427,  207429,  207430,  207432-  207435,
  207437,  207439-  207442,  207447,  207448,  207450,  207454,  207455,  207461,  207492,  207504,  207507,  207508,  207518,
  207521,  207523,  207526,  207527,  207529,  207530,  207532,  207540,  207541,  207543,  207547,  207551,  207556,  207558,
  207561,  207577-  207579,  207582,  207615,  207628,  207630,  207645,  207653,  207657,  207658,  207662,  207663,  207666,
  207669,  207681,  207692,  207696,  207714,  207743,  207822,  207834,  207872,  208070,  208072,  208206,  208214,  208228,
  208229,  208266,  208276,  208329,  208768,  209237,  210071,  214428.
130 210962 以下を除く
  210964,  210966-  210970,  210972-  210974,  210976,  210977,  210982-  210984,  210986-  210998,  211000-  211003,  211005,
  211009,  211011,  211012,  211016-  211019,  211021,  211022,  211024,  211027,  211029,  211030,  211034,  211039,  211044,
  211055,  211057,  211059,  211062,  211063,  211070,  211073,  211077,  211080,  211082,  211088,  211089,  211092-  211094,
  211101,  211107,  211117,  211118,  211120,  211129,  211141,  211149,  211153,  211161,  211162,  211168-  211170,  211180,
  211199,  211212,  211225,  211253,  211304,  211381,  211411,  211422,  211431,  211680,  211718,  211839,  211863,  211893,
  212408.
[056]
ｼｬｼﾅﾝﾊﾞNo.以降:
223 005396 以下を除く
  005397-  005400,  005402-  005404,  005406-  005416,  005422,  005424-  005427,  005430-  005432,  005434-  005436,  005438-
  005442,  005444,  005447,  005449-  005451,  005455,  005456,  005458-  005463,  005469,  005470,  005472,  005473,  005476,
  005479,  005480,  005482,  005485-  005487,  005489,  005490,  005494,  005497,  005499,  005501,  005502,  005507,  005511,
  005521,  005523,  005538,  005544,  005556,  005569,  005579,  005608,  005616,  005634,  005638,  005645,  005668,  005695,
  005880,  006260,  007176.
 		001 L
68 A 123 821 02 60
抵抗
エバポレータ・ハウジング

ﾌｯﾄﾉｰﾄ解説
[052]
ｼｬｼﾅﾝﾊﾞNo.以降:
023 193625 以下を除く
  193626,  193628,  193630,  193633,  193647,  193649,  193653-  193655,  193668,  193928,  193952.
033 079588 以下を除く
  079589-  079608,  079610-  079621,  079623-  079627,  079629-  079664,  079666,  079667,  079669-  079695,  079697-  079707,
  079709-  079718,  079720,  079723,  079730,  079732,  079733,  079737,  079766,  079767,  079770,  079775,  079784,  079786,
  079911,  079959,  079979,  079983,  079986,  079994,  080026,  080029,  080031,  080047,  080049,  080063-  080066,  080089,
  080094,  080098,  080108,  080110,  080142,  080147,  080162,  080177,  080178,  080180,  080181,  080183,  080199,  080203,
  080209-  080212,  080216,  080224,  080353,  080354,  080358,  080370,  080372,  080385,  080409,  080411,  080415,  080434,
  080435,  080464,  080477,  080494,  080497,  080503,  080506,  080520,  080564,  080613,  080625,  080656,  080715,  080716,
  080748,  080762-  080764,  080864,  080871,  080873,
  080876,  080960,  081232,  081952.
[054]
ｼｬｼﾅﾝﾊﾞNo.以降:
123 207387 例外:　　　　　　　　　　　　　
  207388-  207402,  207404-  207411,  207413-  207418,  207420,  207422,  207426,  207427,  207429,  207430,  207432-  207435,
  207437,  207439-  207442,  207447,  207448,  207450,  207454,  207455,  207461,  207492,  207504,  207507,  207508,  207518,
  207521,  207523,  207526,  207527,  207529,  207530,  207532,  207540,  207541,  207543,  207547,  207551,  207556,  207558,
  207561,  207577-  207579,  207582,  207615,  207628,  207630,  207645,  207653,  207657,  207658,  207662,  207663,  207666,
  207669,  207681,  207692,  207696,  207714,  207743,  207822,  207834,  207872,  208070,  208072,  208206,  208214,  208228,
  208229,  208266,  208276,  208329,  208768,  209237,  210071,  214428.
130 210962 以下を除く
  210964,  210966-  210970,  210972-  210974,  210976,  210977,  210982-  210984,  210986-  210998,  211000-  211003,  211005,
  211009,  211011,  211012,  211016-  211019,  211021,  211022,  211024,  211027,  211029,  211030,  211034,  211039,  211044,
  211055,  211057,  211059,  211062,  211063,  211070,  211073,  211077,  211080,  211082,  211088,  211089,  211092-  211094,
  211101,  211107,  211117,  211118,  211120,  211129,  211141,  211149,  211153,  211161,  211162,  211168-  211170,  211180,
  211199,  211212,  211225,  211253,  211304,  211381,  211411,  211422,  211431,  211680,  211718,  211839,  211863,  211893,
  212408.
[056]
ｼｬｼﾅﾝﾊﾞNo.以降:
223 005396 以下を除く
  005397-  005400,  005402-  005404,  005406-  005416,  005422,  005424-  005427,  005430-  005432,  005434-  005436,  005438-
  005442,  005444,  005447,  005449-  005451,  005455,  005456,  005458-  005463,  005469,  005470,  005472,  005473,  005476,
  005479,  005480,  005482,  005485-  005487,  005489,  005490,  005494,  005497,  005499,  005501,  005502,  005507,  005511,
  005521,  005523,  005538,  005544,  005556,  005569,  005579,  005608,  005616,  005634,  005638,  005645,  005668,  005695,
  005880,  006260,  007176.
 		001 R
83 A 123 820 23 17
電気ケーブル
リヤ・ウインドウ・デフォッガ

ﾌｯﾄﾉｰﾄ解説
[007]
ｼｬｼﾅﾝﾊﾞNo.以前:
023 016458
033 012019
123 008854
130 014465
[009]
次の車台番号以降、メイン・ケーブル・ハーネスに含まれる　　　　　　　　　　　　　　　　
[025]
ｼｬｼﾅﾝﾊﾞNo.以降:
023 062169 その他以下に装着
  061673,  061679,  061684,  061685,  061688,  061701,  061702,  061704,  061714-  061716,  061720,  061721,  061727,  061728,
  061732,  061736-  061740,  061743,  061745,  061746,  061748,  061750-  061755,  061757-  061761,  061764-  061770,  061772,
  061775,  061777-  061791,  061793-  061811,  061813-  061815,  061817-  061821,  061823-  061829,  061831-  061835,  061837-
  061839,  061841-  061842,  061844,  061846-  061850,  061854,  061856,  061858,  061860,  061862,  061863,  061867-  061870,
  061873,  061881,  061885,  061890-  061893,  061919,  061922,  061937,  061939,  061947-  061981,  061983-  061993,  061995,
  061998-  062005,  062007,  062009-  062016,  062018-  062022,  062024,  062026,  062027,  062029,  062030,  062032-  062041,
  062045-  062049,  062053-  062057,  062059-  062061,
  062063-  062076,  062078-  062088,  062090-  062098,  062100-  062102,  062105-  062145,  062147-  062165,  062167.
062394 を除く
033 029885 その他以下に装着
  029466,  029481,  029483,  029496,  029500,  029502,  029507-  029509,  029511,  029513,  029518,  029522,  029526,  029528,
  029532-  029534,  029538,  029541,  029543,  029545,  029548,  029554,  029559,  029562,  029567-  029569,  029571-  029585,
  029587-  029608,  029610-  029882.
123 044538 その他取付け:　　　　　　　　　　　　　　　
  044368,  044371,  044381,  044385,  044394,  044401,  044402,  044405,  044409,  044410,  044416-  044419,  044421,  044423,
  044424,  044428,  044430-  044434,  044438-  044443,  044445-  044447,  044449-  044455,  044457-  044460,  044462-  044467,
  044469,  044471-  044474,  044476-  044478,  044481-  044484,  044487-  044490,  044493,  044495,  044497-  044499,  044501-
  044503,  044505,  044506,  044508,  044511-  044513,  044516,  044518,  044524,  044526,  044527,  044530.
例外:
  045003,  045162,  045165,  045179,  045180,  045190,  045193,  045199,  045204,  045211,  045221,  045233,  045234,  045244,
  045248,  045254,  045256,  045263,  045271,  045276,  045285,  045286,  045293,  045295,  045310,  045312,  045313,  045334,
  045339,  045344,  045347,  045355,  045363,  045368,  045371,  045378,  045379,  045382,  045488,  045605,  045606,  045608,
  045610,  045615,  045617,  045627,  045630,  045640,  045644,  045652,  045665,  045685,  045687,  045690,  045695,  045701,
  045720,  045726,  045732,  045735,  045739,  045743,  045750,  045756,  045757,  045771.
130 057327 その他以下に装着
  056657,  056666,  056675,  056683,  056692,  056699,  056707,  056708,  056713,  056714,  056719,  056721,  056723,  056732,
  056733,  056736-  056738,  056740,  056743,  056744,  056747,  056749,  056751-  056756,  056759-  056761,  056764-  056769,
  056772,  056773,  056775,  056778-  056782,  056786-  056788,  056791-  056796,  056800,  056803,  056806-  056810,  056813-
  056815,  056818-  056822,  056824,  056825,  056827-  056834,  056837-  056842,  056845,  056846,  056849,  056850,  056852,
  056855,  056857,  056859-  056864,  056868-  056870,  056872,  056875-  056877,  056881,  056883,  056886-  056888,  056892,
  056895,  056899,  056906,  056907,  056910,  056911,  056917,  056919,  056923,  056925,  056927,  056937,  056938,  056950,
  056965,  056966,  057001,  057035,  057053,  057210,
  057211,  057213-  057260,  057263-  057325.
 		001 L
83 A 123 820 22 17
電気ケーブル
リヤ・ウインドウ・デフォッガ

ﾌｯﾄﾉｰﾄ解説
[025]
ｼｬｼﾅﾝﾊﾞNo.以降:
023 062169 その他以下に装着
  061673,  061679,  061684,  061685,  061688,  061701,  061702,  061704,  061714-  061716,  061720,  061721,  061727,  061728,
  061732,  061736-  061740,  061743,  061745,  061746,  061748,  061750-  061755,  061757-  061761,  061764-  061770,  061772,
  061775,  061777-  061791,  061793-  061811,  061813-  061815,  061817-  061821,  061823-  061829,  061831-  061835,  061837-
  061839,  061841-  061842,  061844,  061846-  061850,  061854,  061856,  061858,  061860,  061862,  061863,  061867-  061870,
  061873,  061881,  061885,  061890-  061893,  061919,  061922,  061937,  061939,  061947-  061981,  061983-  061993,  061995,
  061998-  062005,  062007,  062009-  062016,  062018-  062022,  062024,  062026,  062027,  062029,  062030,  062032-  062041,
  062045-  062049,  062053-  062057,  062059-  062061,
  062063-  062076,  062078-  062088,  062090-  062098,  062100-  062102,  062105-  062145,  062147-  062165,  062167.
062394 を除く
033 029885 その他以下に装着
  029466,  029481,  029483,  029496,  029500,  029502,  029507-  029509,  029511,  029513,  029518,  029522,  029526,  029528,
  029532-  029534,  029538,  029541,  029543,  029545,  029548,  029554,  029559,  029562,  029567-  029569,  029571-  029585,
  029587-  029608,  029610-  029882.
123 044538 その他取付け:　　　　　　　　　　　　　　　
  044368,  044371,  044381,  044385,  044394,  044401,  044402,  044405,  044409,  044410,  044416-  044419,  044421,  044423,
  044424,  044428,  044430-  044434,  044438-  044443,  044445-  044447,  044449-  044455,  044457-  044460,  044462-  044467,
  044469,  044471-  044474,  044476-  044478,  044481-  044484,  044487-  044490,  044493,  044495,  044497-  044499,  044501-
  044503,  044505,  044506,  044508,  044511-  044513,  044516,  044518,  044524,  044526,  044527,  044530.
例外:
  045003,  045162,  045165,  045179,  045180,  045190,  045193,  045199,  045204,  045211,  045221,  045233,  045234,  045244,
  045248,  045254,  045256,  045263,  045271,  045276,  045285,  045286,  045293,  045295,  045310,  045312,  045313,  045334,
  045339,  045344,  045347,  045355,  045363,  045368,  045371,  045378,  045379,  045382,  045488,  045605,  045606,  045608,
  045610,  045615,  045617,  045627,  045630,  045640,  045644,  045652,  045665,  045685,  045687,  045690,  045695,  045701,
  045720,  045726,  045732,  045735,  045739,  045743,  045750,  045756,  045757,  045771.
130 057327 その他以下に装着
  056657,  056666,  056675,  056683,  056692,  056699,  056707,  056708,  056713,  056714,  056719,  056721,  056723,  056732,
  056733,  056736-  056738,  056740,  056743,  056744,  056747,  056749,  056751-  056756,  056759-  056761,  056764-  056769,
  056772,  056773,  056775,  056778-  056782,  056786-  056788,  056791-  056796,  056800,  056803,  056806-  056810,  056813-
  056815,  056818-  056822,  056824,  056825,  056827-  056834,  056837-  056842,  056845,  056846,  056849,  056850,  056852,
  056855,  056857,  056859-  056864,  056868-  056870,  056872,  056875-  056877,  056881,  056883,  056886-  056888,  056892,
  056895,  056899,  056906,  056907,  056910,  056911,  056917,  056919,  056923,  056925,  056927,  056937,  056938,  056950,
  056965,  056966,  057001,  057035,  057053,  057210,
  057211,  057213-  057260,  057263-  057325.
 		001 R
86 A 000 821 23 26
ソケット・スリーブ・ハウジング
リヤ・ウインドウ・デフォッガ・スイッチ、 4 ピン 		001
89 A 000 821 04 38
カバー
TO 000 821 23 26 		001
92 A 001 545 44 26
ラウンド・ソケット・スリーブ
TO 000 821 23 26 		NB
95 A 006 545 80 28
ソケット・スリーブ・ハウジング
リレー、6 ピン 		001
98 A 010 545 14 28
カバー
TO 006 545 80 28 		001
101 A 003 545 26 26
ラウンド・ソケット・スリーブ
4 MM 		NB
104 A 126 540 10 81
ソケット
1 ピン 		001
116 A 123 821 00 41
ケーブル・コネクタ
リヤ・ウインドウ・デフォッガ・ケーブル

ﾌｯﾄﾉｰﾄ解説
[008]
ｼｬｼﾅﾝﾊﾞNo.以降:
023 016459
033 012020
123 008855
130 014466
 		002
119 A 123 990 11 91
ナット・リテーナ
ターミナル・ブロック / リヤ・ピラー

ﾌｯﾄﾉｰﾄ解説
[008]
ｼｬｼﾅﾝﾊﾞNo.以降:
023 016459
033 012020
123 008855
130 014466
 		001
122 N 007985 004149
ボルト

これに変更 N 000000 001933 		-
122 N 000000 001933
ボルト
電気ケーブル/ ケーブル・コネクタ

ﾌｯﾄﾉｰﾄ解説
[008]
ｼｬｼﾅﾝﾊﾞNo.以降:
023 016459
033 012020
123 008855
130 014466
 		002
125 N 000137 004202
スプリング・ワッシャ
電気ケーブル/ ケーブル・コネクタ

ﾌｯﾄﾉｰﾄ解説
[008]
ｼｬｼﾅﾝﾊﾞNo.以降:
023 016459
033 012020
123 008855
130 014466
 		002
128 N 007985 004107
ボルト
ヒューズ・ボックスの電気ケーブル

ﾌｯﾄﾉｰﾄ解説
[003]
ｼｬｼﾅﾝﾊﾞNo.以降:
023 000107
033 002240
123 000208
130 000108
 		001
131 N 912004 004102
スプリング・ワッシャ
ヒューズ・ボックスの電気ケーブル

ﾌｯﾄﾉｰﾄ解説
[003]
ｼｬｼﾅﾝﾊﾞNo.以降:
023 000107
033 002240
123 000208
130 000108
 		001
134 N 007981 003264
鉄板ビス
アース・ケーブル / ルーフ・フレーム 		001
