一覧

PASSENGER CAR, SEDAN
114.011 = 114.611 IDENTICAL
114.011 => 250
M: 130923
GM: 716002, 717000
GA: 722104, 722204
LG: 760101, 765700

Schema

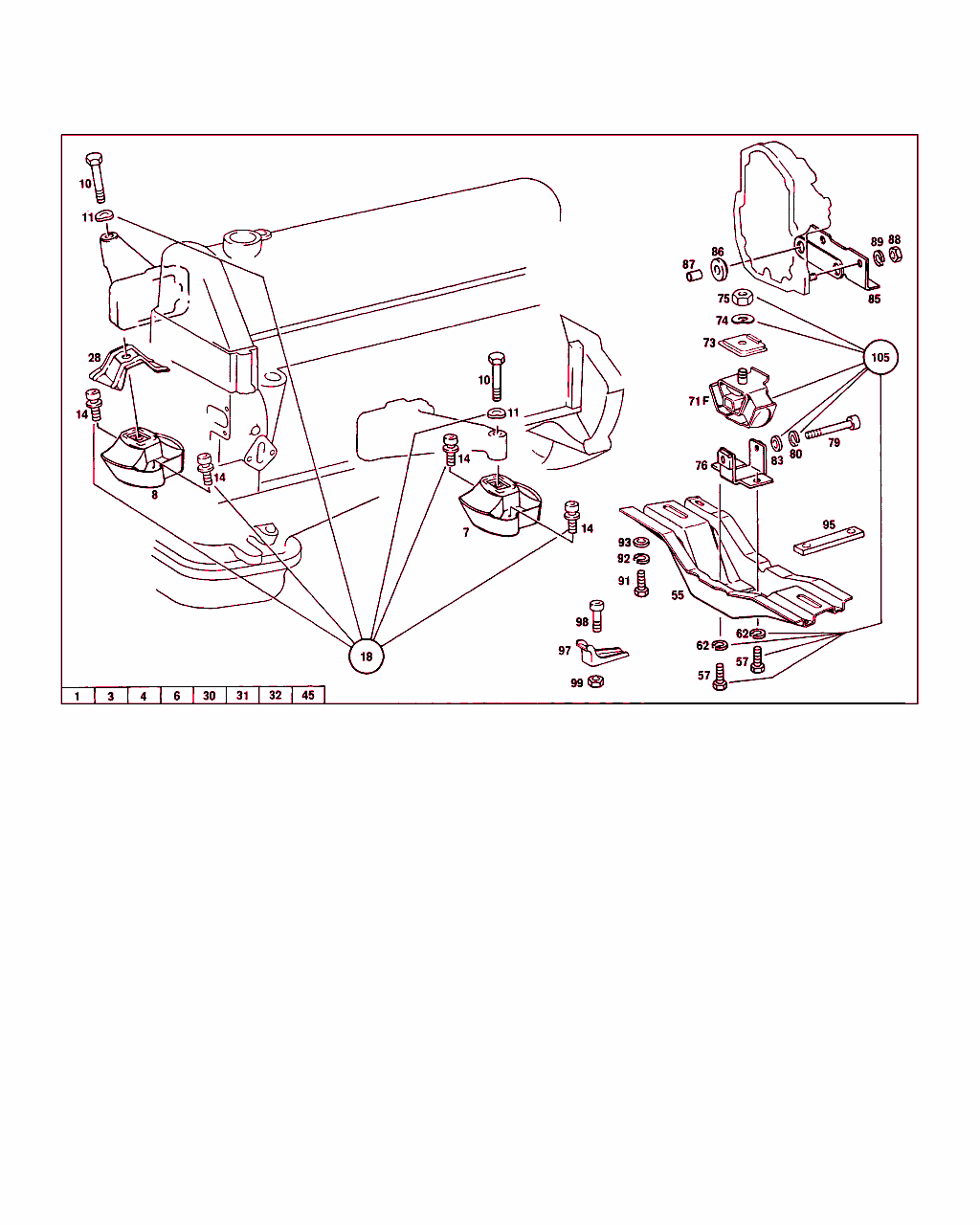

B24001000005.920310

[image]

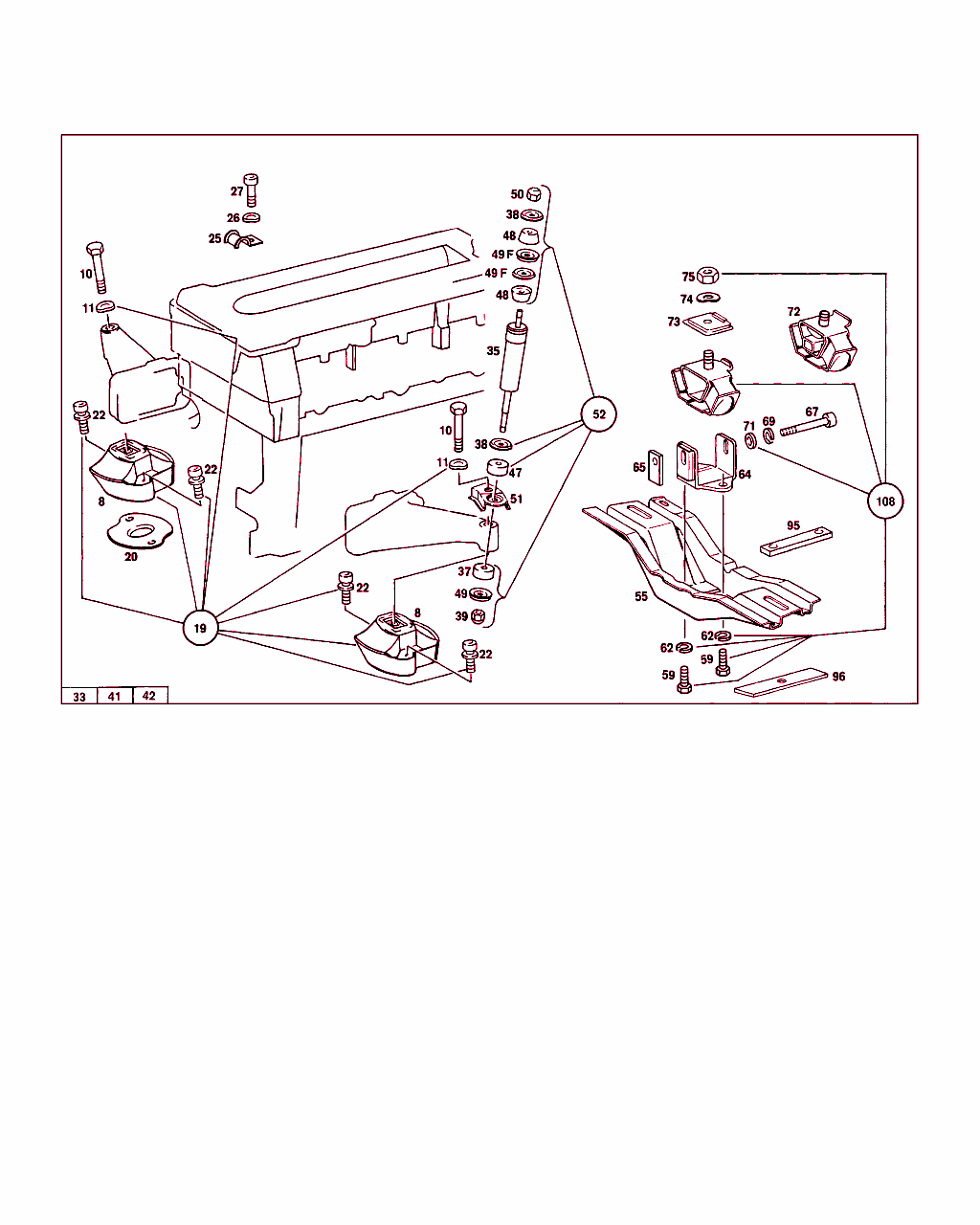

B24001000006.920310

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
SEE SPARE PARTS LIST 032,GROUP 22,FIG.NO.1
SEE SPARE PARTS LIST 033,GROUP 22,FIG.NO.5
SEE SPARE PARTS LIST 034,GROUP 22,FIG.NO.5
SEE SPARE PARTS LIST 036,GROUP 22,FIG.NO.5
SEE SPARE PARTS LIST 032,GROUP 22,FIG.NO.5
SEE SPARE PARTS LIST 033,GROUP 22,FIG.NO.10
SEE SPARE PARTS LIST 034,GROUP 22,FIG.NO.10
SEE SPARE PARTS LIST 036,GROUP 22,FIG.NO.10
SEE SPARE PARTS LIST 032,GROUP 22,FIG.NO.17
SEE SPARE PARTS LIST 033,GROUP 22,FIG.NO.14
SEE SPARE PARTS LIST 034,GROUP 22,FIG.NO.14
SEE SPARE PARTS LIST 036,GROUP 22,FIG.NO.12
SEE SPARE PARTS LIST 032,GROUP 22,FIG.NO.22
SEE SPARE PARTS LIST 033,GROUP 22,FIG.NO.16
SEE SPARE PARTS LIST 034,GROUP 22,FIG.NO.16
SEE SPARE PARTS LIST 036,GROUP 22,FIG.NO.14
ブラケット
7 A 114 223 01 12
ラバー・ブッシュ
左 		001
----- A 114 223 02 12
ラバー・ブッシュ

これに変更 A 107 241 09 13
• +001 A 114 241 02 84 		-
8 A 107 241 09 13
ラバー・ブッシュ
右 		001
10 N 000931 012182
ボルト 002
11 N 000137 012203
スプリング・ワッシャ

これに変更 N 000137 012206 		-
11 N 000137 012206
スプリング・ワッシャ 002
14 N 914019 008000
ワッシャ付きボルト 004
18 A 114 586 00 22
リペア・キット -
28 A 115 223 02 34
カバー/ブラケット
SEE SPARE PARTS LIST 033,GROUP 22,FIG.NO.21
SEE SPARE PARTS LIST 034,GROUP 22,FIG.NO.20
SEE SPARE PARTS LIST 036,GROUP 22,FIG.NO.18
SEE SPARE PARTS LIST 033,GROUP 22,FIG.NO.26
SEE SPARE PARTS LIST 034,GROUP 22,FIG.NO.23
SEE SPARE PARTS LIST 036,GROUP 22,FIG.NO.26
SEE SPARE PARTS LIST 033,GROUP 22,FIG.NO.28
SEE SPARE PARTS LIST 034,GROUP 22,FIG.NO.25
SEE SPARE PARTS LIST 036,GROUP 22,FIG.NO.28
SEE SPARE PARTS LIST 032,GROUP 22,FIG.NO.72
SEE SPARE PARTS LIST 033,GROUP 22,FIG.NO.33
SEE SPARE PARTS LIST 036,GROUP 22,FIG.NO.23 		001
47 A 107 241 00 65
ラバー・バッファ 002
49 A 108 241 00 12
プレート 002
50 N 913002 006005
ナット

これに変更 N 913002 006009 		-
50 N 913002 006009
ナット 001
55 A 115 242 26 01
エンジン・サポート 001 M
----- A 115 242 27 01
エンジン・サポート 001 A
57 N 304017 008016
ボルト

ﾌｯﾄﾉｰﾄ解説
[003]
ｼｬｼﾅﾝﾊﾞNo.以前:015959
 		002
59 N 304017 008039
ボルト

ﾌｯﾄﾉｰﾄ解説
[007]
ｼｬｼﾅﾝﾊﾞNo.以降:015960
 		002
62 N 912004 008102
スプリング・ワッシャ 002
64 A 115 240 03 40
ホルダー 001 A
65 A 123 242 02 72
ナット 001 A
67 N 000912 008054
ボルト 001 A
69 N 912004 008102
スプリング・ワッシャ 001 A
71 N 007349 008002
ウインドウ 001 A
71F A 123 240 22 18
ラバー・ブッシュ 001
73 A 108 242 00 31
固定用プレート 001
74 N 000137 012203
スプリング・ワッシャ

これに変更 N 000137 012206 		-
74 N 000137 012206
スプリング・ワッシャ 001
75 N 000934 012023
ナット

これに変更 N 308673 012002 		-
75 N 308673 012002
ナット 001
76 A 123 242 01 40
ホルダー

ﾌｯﾄﾉｰﾄ解説
[003]
ｼｬｼﾅﾝﾊﾞNo.以前:015959
 		001
79 N 000912 008067
ボルト

ﾌｯﾄﾉｰﾄ解説
[003]
ｼｬｼﾅﾝﾊﾞNo.以前:015959
 		001
80 N 912004 008102
スプリング・ワッシャ

ﾌｯﾄﾉｰﾄ解説
[003]
ｼｬｼﾅﾝﾊﾞNo.以前:015959
 		001
83 N 007349 008100
ウインドウ

ﾌｯﾄﾉｰﾄ解説
[003]
ｼｬｼﾅﾝﾊﾞNo.以前:015959
 		001
85 A 114 490 04 44
プレート 001 M
----- A 114 492 03 18
シム 001 A
86 A 121 155 01 81
ラバー・リング 004
87 A 108 492 00 53
スペーサ・チューブ 002
88 N 000934 010009
ナット

これに変更 N 304032 010002 		- M
88 N 304032 010002
ナット 002 M
89 N 912004 010102
スプリング・ワッシャ 002 M
----- N 000137 008204
スプリング・ワッシャ

これに変更 N 000137 008212 		- A
----- N 000137 008212
スプリング・ワッシャ 002 A
----- N 000933 008153
ボルト

これに変更 N 304017 008034 		- A
----- N 304017 008034
ボルト 002 A
91 N 000933 010128
ボルト

ﾌｯﾄﾉｰﾄ解説
[019]
UP TO CHASSIS:
007,008,015,017 256770
011             110268
060             120913
062             108487
 		002
91 N 000933 010128
ボルト 002
----- N 000933 010105
ボルト

これに変更 N 304017 010019 		-
----- N 304017 010019
ボルト

ﾌｯﾄﾉｰﾄ解説
[020]
FROM CHASSIS:
007,008,015,017 256771
011             110269
060             120914
062             108488
 		002
92 N 912004 010102
スプリング・ワッシャ 004
93 N 007349 010003
ウインドウ

これに変更 N 007349 010007 		-
93 N 007349 010007
ウインドウ 004
95 A 115 242 12 40
ホルダー 002
96 A 115 242 01 26
シム

ﾌｯﾄﾉｰﾄ解説
[020]
FROM CHASSIS:
007,008,015,017 256771
011             110269
060             120914
062             108488
 		002
97 A 115 242 05 43
ストッパ

ﾌｯﾄﾉｰﾄ解説
[402]
NO LONGER AVAILABLE
 		- A
98 N 000912 010049
ボルト 001 A
99 N 000934 010014
ナット

これに変更 N 304032 010003 		- A
99 N 304032 010003
ナット 001 A
----- A 123 240 22 18
ラバー・ブッシュ

ﾌｯﾄﾉｰﾄ解説
[003]
ｼｬｼﾅﾝﾊﾞNo.以前:015959
 		001
----- A 123 240 25 18
ラバー・ブッシュ

ﾌｯﾄﾉｰﾄ解説
[007]
ｼｬｼﾅﾝﾊﾞNo.以降:015960
 		001
