一覧

PASSENGER CAR, SEDAN
114.011 = 114.611 IDENTICAL
114.011 => 250
M: 130923
GM: 716002, 717000
GA: 722104, 722204
LG: 760101, 765700

Schema

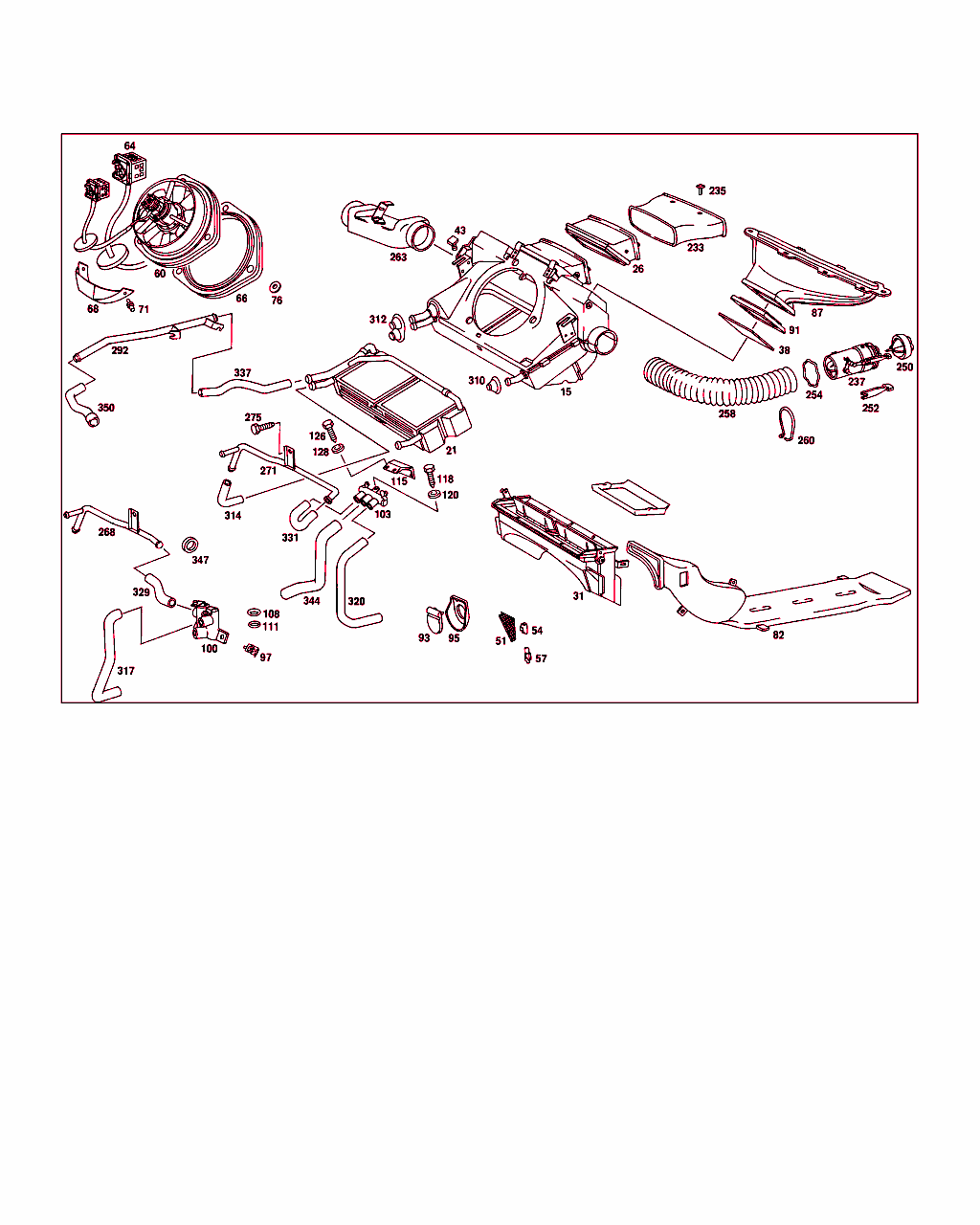

B83001000003.920402

[image]

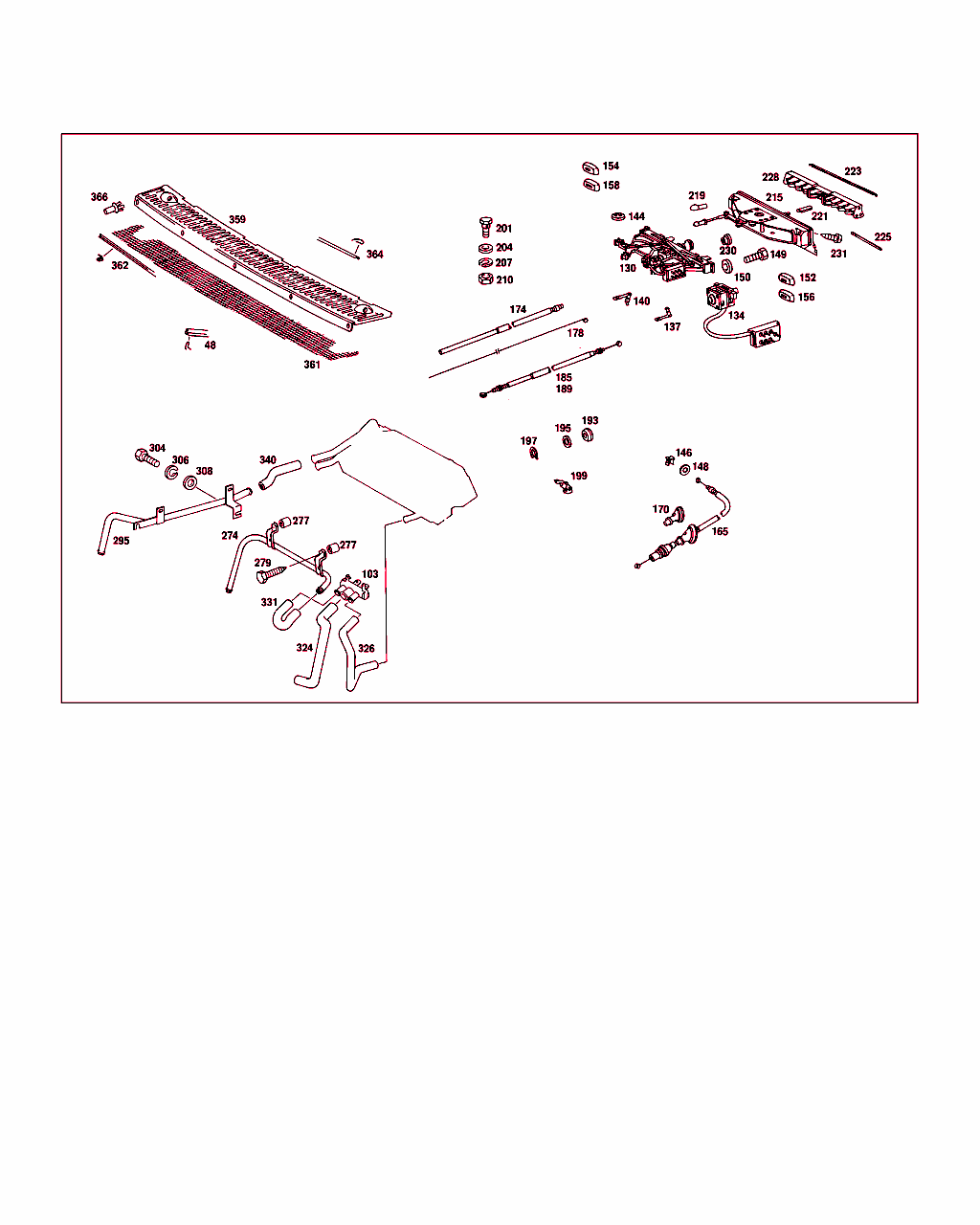

B83001000004.920402

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
15 A 114 830 04 62
ヒータ・ユニット 001
21 A 001 835 30 01
熱交換器 001
26 A 114 830 00 24
中間ピース 001
31 A 115 830 04 24
中間ピース 001
----- A 115 831 01 98
ウェザ・ストリップ
左

ﾌｯﾄﾉｰﾄ解説
[011]
NO LONGER AVAILABLE INDIVIDUALLY, BUT ONLY IN CONNECTING DUCT ASSEMBLY
[402]
NO LONGER AVAILABLE
 		-
----- A 115 831 02 98
ウェザ・ストリップ
右

ﾌｯﾄﾉｰﾄ解説
[011]
NO LONGER AVAILABLE INDIVIDUALLY, BUT ONLY IN CONNECTING DUCT ASSEMBLY
[402]
NO LONGER AVAILABLE
 		-
----- N 007981 004233
鉄板ビス

これに変更 N 000000 000460 		-
----- N 000000 000460
鉄板ビス 004
----- N 007976 006303
鉄板ビス 001
----- N 009021 006103
ディスク

これに変更 N 009021 006208 		-
----- N 009021 006208
ディスク 001
43 A 000 990 02 33
ボルト

これに変更 A 000 990 52 33 		-
43 A 000 990 52 33
ボルト 002
----- N 000934 006007
ナット 002
----- N 009021 006103
ディスク

これに変更 N 009021 006208 		-
----- N 009021 006208
ディスク 002
----- N 006797 006145
歯付きワッシャ 002
48 A 001 987 46 51
ラバー・シール
メートル単位で注文のこと 		002
----- A 115 835 01 07
ブロワ

これに変更 A 115 835 04 07 		-
----- A 115 835 04 07
ブロワ

これに変更 A 115 835 02 07 		-
60 A 115 835 02 07
ブロワ 001
----- A 000 835 25 75
カーボン・ブラシ・セット 002
----- A 115 821 16 51
プラグ

これに変更 A 115 821 19 51

ﾌｯﾄﾉｰﾄ解説
[050]
EXHAUST STOCK OF OLD PART NUMBERS FIRST UP TO CHASSIS:
005,007,008,015,017 229860
011                 105853
060                 112764
062                 105673
 		-
64 A 115 821 19 51
スイッチ 001
66 A 115 835 00 98
ガスケット 001
76 A 115 997 10 40
シール・リング

これに変更 A 201 987 02 41 		-
76 A 201 987 02 41
ラバー・リング 003
----- N 007976 004207
鉄板ビス 003
----- N 000125 005306
ディスク 003
----- N 007985 004149
ボルト

これに変更 N 000000 001933 		-
----- N 000000 001933
ボルト 002
----- N 000137 004202
スプリング・ワッシャ 002
82 A 115 831 01 45
ダクト 001
----- A 115 831 02 45
ダクト
右 		001
----- N 007981 004331
鉄板ビス 008
87 A 115 830 07 19
デフロスタ・ノズル

これに変更 A 115 830 01 19 		-
87 A 115 830 01 19
デフロスタ・ノズル
左 		001
----- A 115 830 08 19
デフロスタ・ノズル

これに変更 A 115 830 02 19 		-
----- A 115 830 02 19
デフロスタ・ノズル
右 		001
91 A 115 831 00 98
ウェザ・ストリップ 002
93 A 115 831 00 46
バルブ 003
95 A 115 831 37 51
ウォータ・ガター 003
103 A 115 835 02 20
コントロール・バルブ 001
----- A 000 835 12 98
ガスケット

これに変更 A 000 835 41 98 		-
108 A 000 835 41 98
ガスケット

これに変更 A 000 835 58 98 		-
108 A 000 835 58 98
ガスケット
外側 		002
111 A 000 835 13 98
ガスケット

これに変更 A 000 835 48 98 		-
111 A 000 835 48 98
ガスケット
内側 		002
115 A 115 835 18 14
ホルダー 001
118 N 007976 004205
鉄板ビス 003
120 N 000125 005306
ウインドウ

ﾌｯﾄﾉｰﾄ解説
[022]
FROM CHASSIS:
005,007,008,015,017 10/50,12/52 009573, ALSO INSTALLED ON:
  009319,  009323,  009404,  009444,  009449,  009450,  009454-  009456,  009458,  009459,  009461-  009472,  009475-  009477,
  009479-  009494,  009496-  009571.
010                 10/50,12/52 013397, ALSO INSTALLED ON:
  013289,  013348,  013354,  013356,  013358,  013361-  013367,  013370-  013381,  013384-  013388,  013390-  013395.
005,007,008,015,017 20/60,22/62 012727
010                 20/60,22/62 015672
 		003
126 N 007976 004215
鉄板ビス 002
128 N 000125 005306
ウインドウ 002
----- A 115 830 04 85
操作ユニット

これに変更 A 115 830 07 85 		-
----- A 115 830 05 85
操作ユニット

これに変更 A 115 830 07 85 		-
130 A 115 830 07 85
操作ユニット

ﾌｯﾄﾉｰﾄ解説
[032]
FROM CHASSIS:
005,007,008,015,017 028146
[033]
FROM CHASSIS:
010 027065
 		001
134 A 000 835 37 06
スイッチ

ﾌｯﾄﾉｰﾄ解説
[034]
MAKE KAMMERER
 		001
----- A 001 835 19 06
スイッチ

これに変更 A 000 835 37 06 		-
----- A 000 835 37 06
スイッチ

ﾌｯﾄﾉｰﾄ解説
[035]
MAKE REITTER & SCHEFENACKER
 		001
----- A 115 586 00 83
リペア・キット

これに変更 A 123 830 01 33 		-
----- A 123 830 01 33
リペア・キット

これに変更 A 115 830 00 33 		-
----- A 115 830 00 33
リペア・キット
左

ﾌｯﾄﾉｰﾄ解説
[034]
MAKE KAMMERER
 		001
----- A 000 835 19 43
レバー

これに変更 A 000 835 27 43 		-
137 A 000 835 27 43
レバー

これに変更 A 115 586 00 83 		-
----- A 000 835 24 43
レバー
左

ﾌｯﾄﾉｰﾄ解説
[035]
MAKE REITTER & SCHEFENACKER
 		001
----- A 115 586 01 83
リペア・キット

これに変更 A 123 830 02 33 		-
----- A 123 830 02 33
リペア・キット

これに変更 A 115 830 01 33 		-
----- A 115 830 01 33
リペア・キット
右

ﾌｯﾄﾉｰﾄ解説
[034]
MAKE KAMMERER
 		001
----- A 000 835 20 43
レバー

これに変更 A 000 835 28 43 		-
140 A 000 835 28 43
レバー

これに変更 A 115 586 01 83 		-
----- A 000 835 25 43
レバー
右

ﾌｯﾄﾉｰﾄ解説
[035]
MAKE REITTER & SCHEFENACKER
 		001
----- N 912003 005000
デュオ・クリップ

これに変更 N 912010 005001 		-
----- N 912010 005001
ロック・ワッシャ 012
144 A 000 990 22 48
ウインドウ 010
146 A 000 833 00 81
クリップ 005
148 A 000 994 99 41
クリップ 004
149 N 000933 006103
ボルト

これに変更 N 304017 006018 		-
149 N 304017 006018
ボルト 002
150 N 006797 006145
歯付きワッシャ 002
152 A 115 833 02 40
オペレーティング・ハンドル 001
154 A 115 833 05 40
オペレーティング・ハンドル 001
156 A 115 833 03 40
オペレーティング・ハンドル
左 		001
158 A 115 833 04 40
オペレーティング・ハンドル
右 		001
165 A 115 830 07 31
ケーブル
左 		001
----- A 115 830 04 31
ケーブル
右 		001
170 A 115 997 15 81
グロメット 002
185 A 115 830 14 31
ケーブル
280 MM 		001
189 A 115 830 13 31
ケーブル
490 MM 		001
193 A 115 997 16 81
グロメット 002
195 A 115 984 05 56
ウインドウ 002
197 N 000471 012001
スナップ・リング 002
199 A 001 988 68 78
クリップ 002
----- A 115 830 03 89
トリム・リング

これに変更 A 115 830 07 89 		-
215 A 115 830 11 89
トリム・リング 001
219 A 000 991 20 22
ボール・ソケット 001
221 A 000 997 03 81
グロメット 001
223 A 115 833 00 83
トリム・バー 001
225 A 115 833 01 83
トリム・バー
中央 		002
228 A 115 830 01 88
ウインド・シェード 001
230 A 110 821 01 59
トリム・リング 001
231 N 007981 003341
鉄板ビス 002
233 A 115 831 38 51
ホース

これに変更 A 115 830 00 96 		-
----- A 115 830 00 96
ホース
ヒータの間 		001
235 A 000 990 02 92
リベット 006
----- A 115 830 03 54
ノズル
左 		001
----- A 115 830 04 54
ノズル
右 		001 L
250 A 115 831 43 51
ボール・インサート 002
252 A 115 831 00 01
グリップ 002
254 A 115 831 13 51
ウェイブ・リング 002
258 A 115 831 04 97
ホース
485 MM 		002
263 A 115 830 22 51
ダクト 001 R
----- N 000931 006083
ボルト 001 R
----- N 000127 006101
スプリング・ワッシャ 001 R
----- N 009021 006103
ディスク

これに変更 N 009021 006208 		- R
----- N 009021 006208
ディスク 001 R
271 A 115 830 07 15
パイプ 001
275 N 007976 005203
鉄板ビス 001
----- A 114 830 00 15
パイプ

これに変更 A 114 830 17 15
• +001 A 114 831 22 94

ﾌｯﾄﾉｰﾄ解説
[048]
FROM CHASSIS:005,007,008,015,017 010548
[049]
FROM CHASSIS 010 014203
[051]
UP TO CHASSIS:
007,015 241259
008,017 241357
011     107806
 		-
292 A 114 830 17 15
パイプ

ﾌｯﾄﾉｰﾄ解説
[052]
FROM CHASSIS:
007,015 241260
008,017 241358
011     107807
 		001
----- A 000 990 08 51
ナット 002
----- N 006797 008120
歯付きワッシャ 002
310 A 113 997 00 81
グロメット 001
312 A 115 997 04 81
グロメット 001
----- A 115 831 01 94
ホース

これに変更 A 114 831 23 94 		-
----- A 115 831 38 94
ホース

これに変更 A 114 831 23 94

ﾌｯﾄﾉｰﾄ解説
[415]
THIS NOTE OF REPLACEMENT APPLIES ONLY TO THE ITEM LISTED OPPOSITE
 		-
314 A 114 831 23 94
ホース
フューエル・フィード・ラインとヒータ・ハウジングのあいだ 		001
320 A 115 831 38 94
ホース
蛇口とヒータ・ハウジングのあいだ 		001
331 A 115 831 36 94
ホース
15 X 22 X 1000 MM 		001
----- A 114 831 05 94
ホース
18 X 25 X 1000 MM

ﾌｯﾄﾉｰﾄ解説
[048]
FROM CHASSIS:005,007,008,015,017 010548
[049]
FROM CHASSIS 010 014203
[051]
UP TO CHASSIS:
007,015 241259
008,017 241357
011     107806
 		001
337 A 114 831 22 94
ホース

ﾌｯﾄﾉｰﾄ解説
[052]
FROM CHASSIS:
007,015 241260
008,017 241358
011     107807
 		001
344 A 115 831 37 94
ホース 001
347 A 110 987 05 41
ラバー・リング 001
350 A 108 831 03 94
ホース 001
----- N 916026 016001
クランプ

これに変更 A 005 997 01 90 		-
----- A 005 997 01 90
連結ピース 006
----- N 916026 020001
クランプ

これに変更 N 000000 000667 		-
----- N 000000 000667
クランプ 003
----- N 916026 020001
クランプ

これに変更 N 000000 000667 		-
----- N 000000 000667
クランプ 002
----- N 916026 023001
クランプ 001
----- A 115 836 03 65
グリッド 001
361 A 115 836 00 18
グリル 001
362 A 001 987 24 51
ラバー・シール
メートル単位で注文のこと 		004
364 A 001 987 26 51
ラバー・シール 005
366 A 000 990 03 92
リベット

これに変更 A 000 990 22 92 		-
366 A 000 990 22 92
リベット 005
