一覧

PASSENGER CAR, SEDAN,UP TO CHASSIS 016278
114.011 => 250 USA
M: 130923

Schema

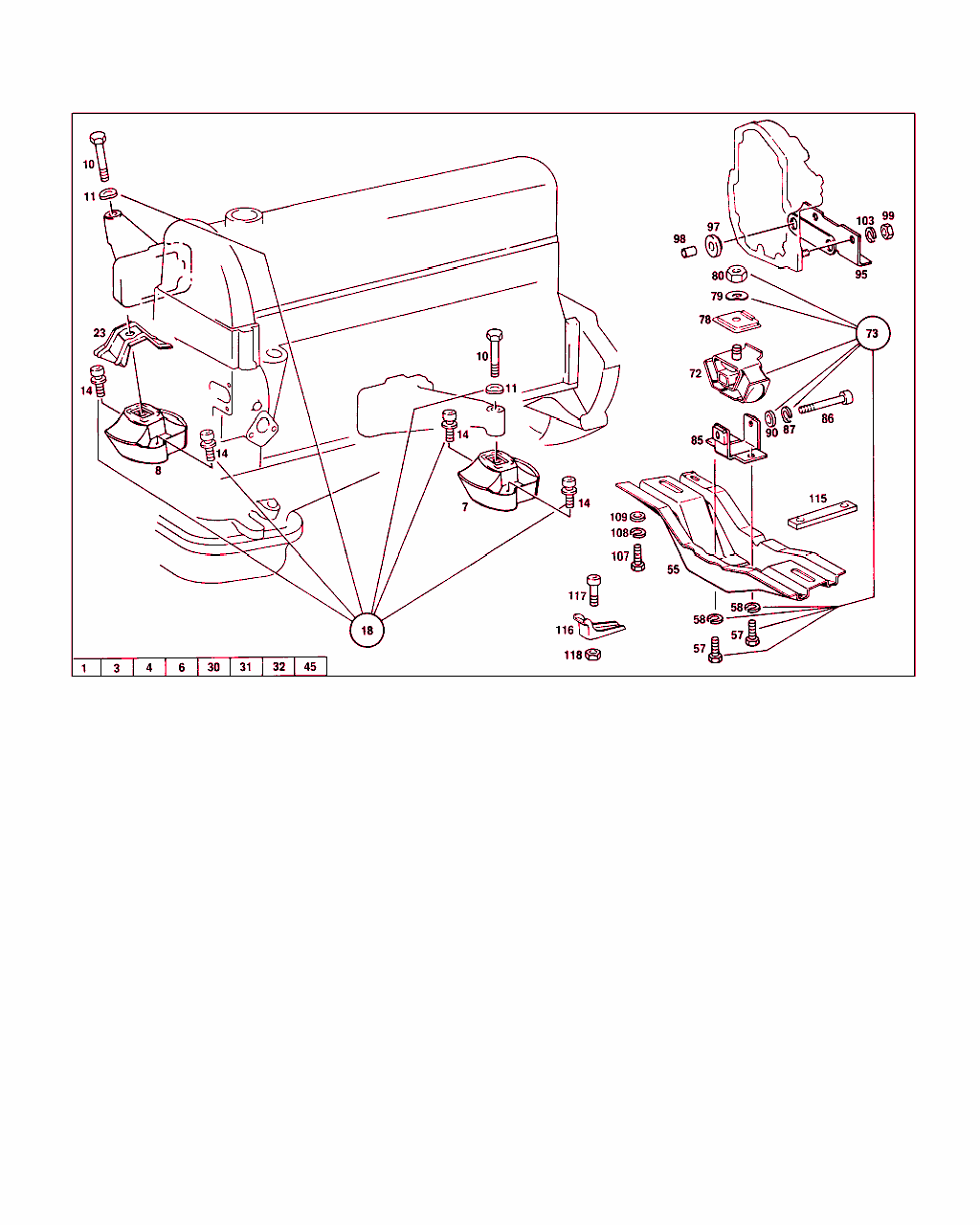

B24001000261.920511

[image]

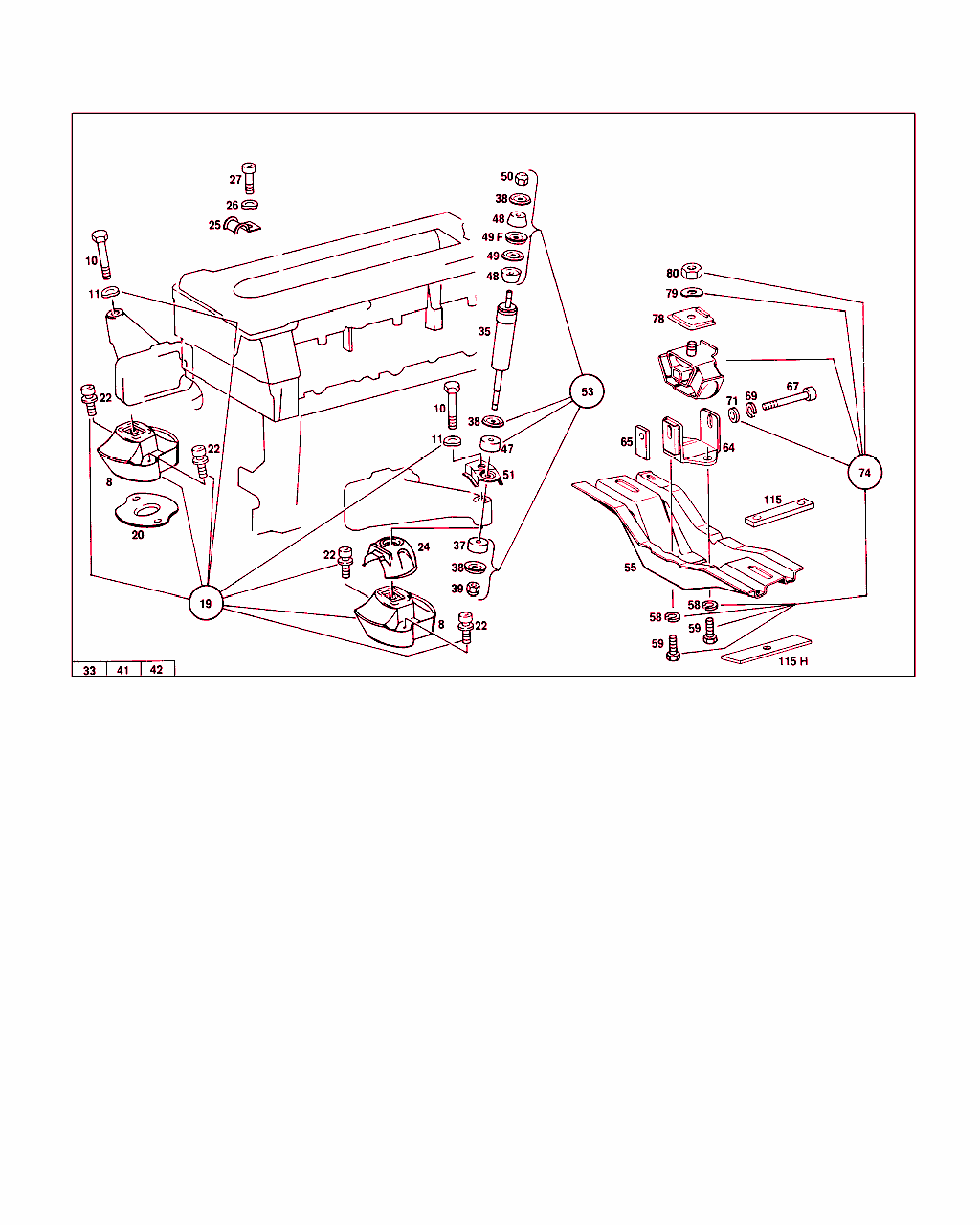

B24001000262.920511

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
SEE SPARE PARTS LIST 033, M 180 GROUP 22,FIG.-NO. 5
SEE SPARE PARTS LIST 037, M 110 GROUP 22,FIG.-NO. 1
SEE SPARE PARTS LIST 038, M 114 GROUP 22,FIG.-NO. 4
SEE SPARE PARTS LIST 039, M 130 GROUP 22,FIG.-NO. 4
SEE SPARE PARTS LIST 033, M 180 GROUP 22,FIG.-NO. 10
SEE SPARE PARTS LIST 037, M 110 GROUP 22,FIG.-NO. 5
SEE SPARE PARTS LIST 038, M 114 GROUP 22,FIG.-NO. 10
SEE SPARE PARTS LIST 039, M 130 GROUP 22,FIG.-NO. 10
SEE SPARE PARTS LIST 033, M 180 GROUP 22,FIG.-NO. 14
SEE SPARE PARTS LIST 037, M 110 GROUP 22,FIG.-NO. 17
SEE SPARE PARTS LIST 038, M 114 GROUP 22,FIG.-NO. 15
SEE SPARE PARTS LIST 039, M 130 GROUP 22,FIG.-NO. 15
SEE SPARE PARTS LIST 033, M 180 GROUP 22,FIG.-NO. 16
SEE SPARE PARTS LIST 037, M 110 GROUP 22,FIG.-NO. 22
SEE SPARE PARTS LIST 038, M 114 GROUP 22,FIG.-NO. 19
SEE SPARE PARTS LIST 039, M 130 GROUP 22,FIG.-NO. 19
ブラケット
7 A 114 223 01 12
ラバー・ブッシュ
左 		001
----- A 114 223 02 12
ラバー・ブッシュ

これに変更 A 107 241 09 13
• +001 A 114 241 02 84 		-
8 A 107 241 09 13
ラバー・ブッシュ
右 		001
10 N 000931 012182
ボルト 002
11 N 000137 012203
スプリング・ワッシャ

これに変更 N 000137 012206 		-
11 N 000137 012206
スプリング・ワッシャ 002
14 N 914019 008000
ワッシャ付きボルト 004
18 A 114 586 00 22
リペア・キット -
23 A 115 223 02 34
カバー

ﾌｯﾄﾉｰﾄ解説
[006]
UP TO CHASSIS:
060 112061 FEDERAL, EXCEPT FOR
  102599,  102669,  106272,  108528,  110588,  110877,  110880,  110881,  110888,  110960,  111044,  111069,  111080,  111091,
  111095,  111115,  111136-  111138,  111152,  111157,  111173,  111186,  111202,  111395,  111402,  111433,  111588,  111657,
  111665,  111688,  111696,  111703,  111710,  111718,  111719,  111721-  111723,  111725,  111726,  111736,  111739-  111741,
  111743,  111745,  111750-  111752,  111755,  111757,  111761,  111771,  111775,  111778,  111780-  111782,  111784,  111788,
  111791,  111795,  111804,  111812-  111814,  111823-  111825,  111827,  111828,  111831,  111832,  111835,  111839,  111841-
  111843,  111852,  111855,  111864,  111868-  111873,  111875,  111877,  111878,  111885-  111887,  111894,  111895,  111899,
  111921,  111931,  111936,  111939-  111942,  111946,
  111951,  111952,  111954,  111956,  111957,  111960,  111962-  111966,  111968,  111971,  111977,  111979,  111988,  111990,
  111994,  111995,  111999,  112000,  112004,  112005,  112010,  112011,  112013-  112016,  112020,  112021,  112023-  112025,
  112031-  112038,  112041,  112045,  112048-  112052,  112056-  112058.
060 100000 CALIFORNIA
 		001
47 A 107 241 00 65
ラバー・バッファ
ENGINE SHOCK ABSORBER TO FRONT SUBFRAME 		002
49 A 108 241 00 12
プレート 002
50 N 913002 006005
ナット

これに変更 N 913002 006009 		-
50 N 913002 006009
ナット 001
----- A 115 242 26 01
エンジン・サポート 001 LM
55 A 115 242 27 01
エンジン・サポート 001 LA
57 N 000933 008131
ボルト

これに変更 N 304017 008016 		-
57 N 304017 008016
ボルト 002
58 N 912004 008102
スプリング・ワッシャ 002
72 A 123 240 22 18
ラバー・ブッシュ 001
73 A 114 586 00 24
リペア・キット 001
78 A 108 242 00 31
固定用プレート 001
79 N 000137 012203
スプリング・ワッシャ

これに変更 N 000137 012206 		-
79 N 000137 012206
スプリング・ワッシャ 001
80 N 000934 012023
ナット

これに変更 N 308673 012002 		-
80 N 308673 012002
ヘキサゴン・ナット 001
85 A 123 242 01 40
ホルダー 001
86 N 000912 008067
ボルト 001
87 N 912004 008102
スプリング・ワッシャ 001
90 N 007349 008002
ウインドウ 001
95 A 114 490 04 44
プレート 001 LM
----- A 114 492 03 18
シム 001 LA
97 A 121 155 01 81
ラバー・リング 002
98 A 108 492 00 53
スペーサ・チューブ 004
99 N 000934 010005
ナット 002 LM
----- N 000933 008153
ボルト 002 LA
103 N 912004 010102
スプリング・ワッシャ 002 LM
----- N 000137 008204
スプリング・ワッシャ 002 LA
107 N 000933 010128
ボルト

ﾌｯﾄﾉｰﾄ解説
[011]
UP TO CHASSIS: 060 120913
 		002
107 N 000933 010128
ボルト 002
108 N 912004 010102
スプリング・ワッシャ 004
109 N 007349 010003
ウインドウ

これに変更 N 007349 010007 		-
109 N 007349 010007
ウインドウ 004
115 A 115 242 12 40
ホルダー 002
