一覧

PASSENGER CAR, SEDAN,UP TO CHASSIS 016278
114.011 => 250 USA
M: 130923

Schema

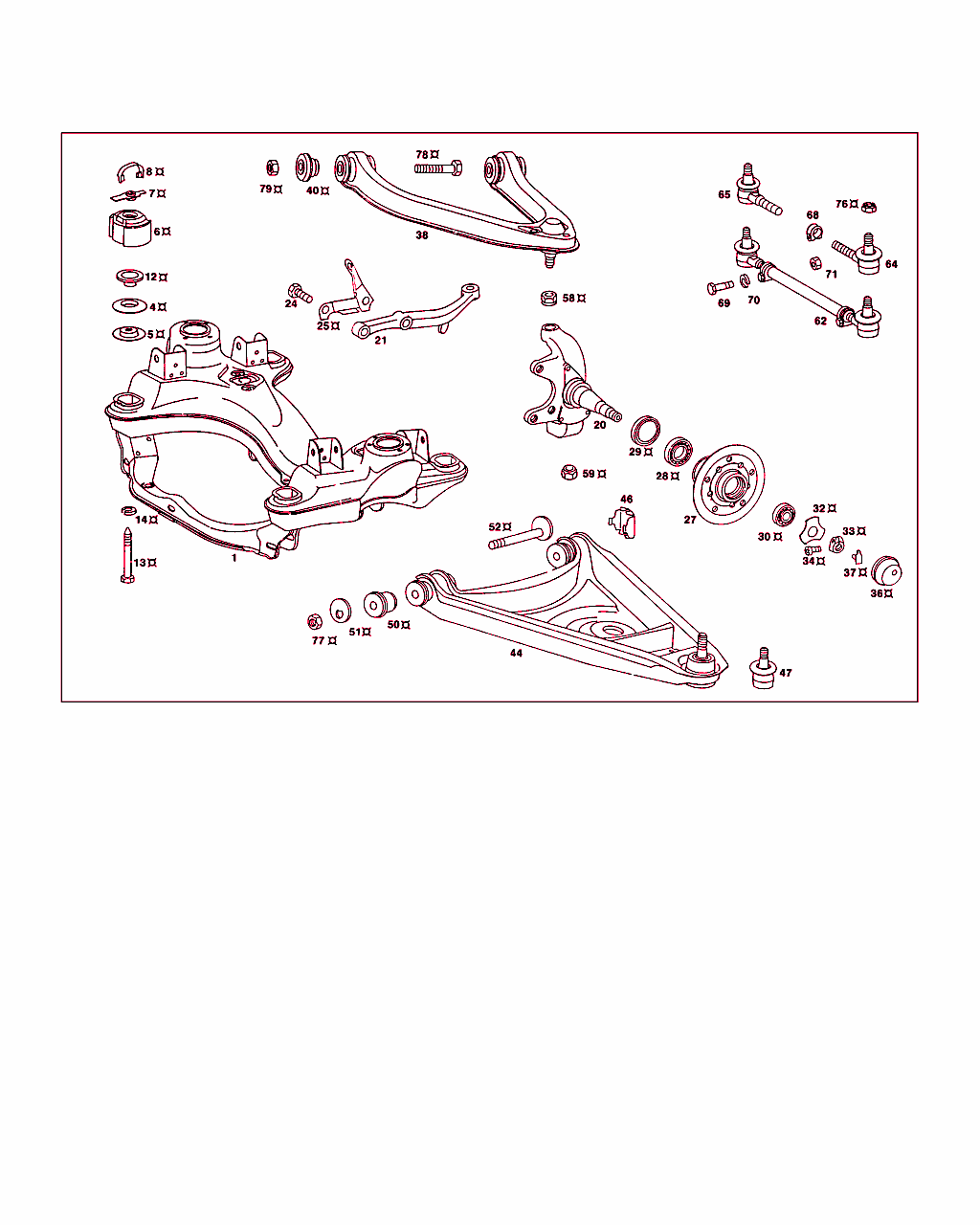

B33001000259.930122

[image]

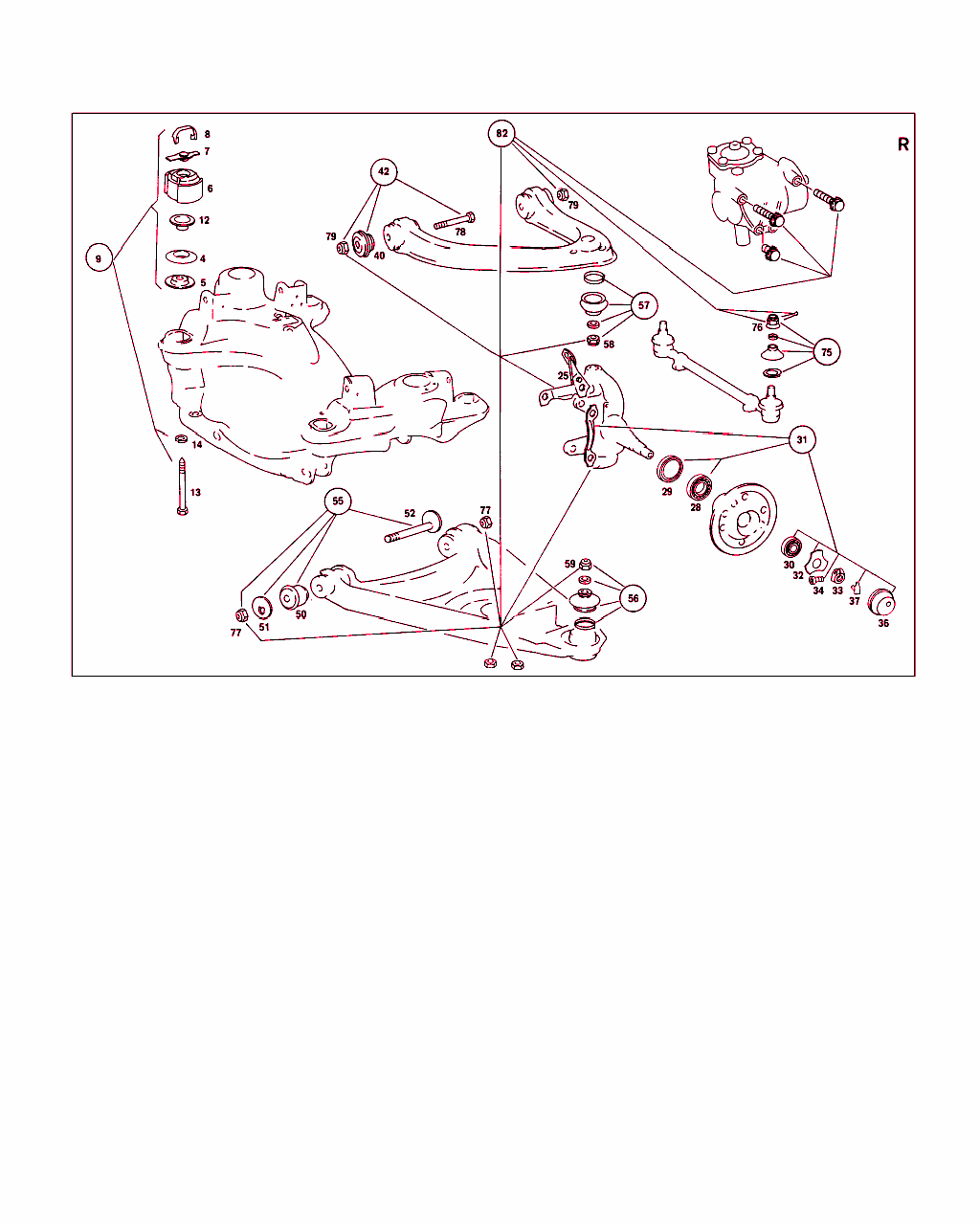

B33001000260.920511

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
1 A 107 330 09 42
フロント・アクスル・サポート 001
4 A 115 333 02 65
ラバー・バッファ 004
5 A 115 333 07 67
プレート 004
6 A 107 330 02 75
ラバー・ブッシュ 004
7 A 115 330 06 88
ナット 004
8 A 115 331 02 25
スプリング U ボルト 004
9 A 115 330 18 75
リペア・キット
フロント・アクスル・サポート 		001
12 A 115 331 03 46
ストッパ 004
13 A 115 990 27 01
ボルト 004
14 N 912004 010102
スプリング・ワッシャ 004
----- A 115 330 00 98
フロント・アクスル

これに変更 A 115 330 06 98
• +001 A 115 332 25 20

ﾌｯﾄﾉｰﾄ解説
[001]
UP TO CHASSIS:
010 073468
011 010469
015 100834
 		-
----- A 115 330 06 98
フロント・アクスル

これに変更 A 115 330 14 98
• +001 A 000 586 72 42

ﾌｯﾄﾉｰﾄ解説
[002]
FROM CHASSIS:
010 073469
011 010470
015 100835
[003]
UP TO CHASSIS:
010 075099
011 011482
015 104977
 		-
----- A 115 330 14 98
フロント・アクスル
左

ﾌｯﾄﾉｰﾄ解説
[004]
FROM CHASSIS:
010 075100
011 011483
015 104978
[402]
NO LONGER AVAILABLE
 		-
----- A 115 330 01 98
フロント・アクスル

これに変更 A 115 330 07 98
• +001 A 115 332 24 20

ﾌｯﾄﾉｰﾄ解説
[001]
UP TO CHASSIS:
010 073468
011 010469
015 100834
 		-
----- A 115 330 07 98
フロント・アクスル

これに変更 A 115 330 15 98
• +001 A 000 586 72 42

ﾌｯﾄﾉｰﾄ解説
[002]
FROM CHASSIS:
010 073469
011 010470
015 100835
[003]
UP TO CHASSIS:
010 075099
011 011482
015 104977
 		-
----- A 115 330 15 98
フロント・アクスル
右

ﾌｯﾄﾉｰﾄ解説
[004]
FROM CHASSIS:
010 075100
011 011483
015 104978
[402]
NO LONGER AVAILABLE
 		-
20 A 107 332 00 01
ステアリング・ナックル 001
----- A 107 332 00 02
ステアリング・ナックル
右 		001
----- A 115 332 22 20
ステアリング・ナックル・アーム

これに変更 A 115 332 24 20
• +001 A 115 332 25 20

ﾌｯﾄﾉｰﾄ解説
[001]
UP TO CHASSIS:
010 073468
011 010469
015 100834
 		-
21 A 115 332 24 20
ステアリング・ナックル・アーム
左

ﾌｯﾄﾉｰﾄ解説
[002]
FROM CHASSIS:
010 073469
011 010470
015 100835
 		001
----- A 115 332 23 20
ステアリング・ナックル・アーム

これに変更 A 115 332 25 20
• +001 A 115 332 24 20

ﾌｯﾄﾉｰﾄ解説
[001]
UP TO CHASSIS:
010 073468
011 010469
015 100834
 		-
----- A 115 332 25 20
ステアリング・ナックル・アーム
右

ﾌｯﾄﾉｰﾄ解説
[002]
FROM CHASSIS:
010 073469
011 010470
015 100835
 		001
24 N 000961 012122
ボルト 004
25 A 107 420 11 86
ホルダー
左 		001
25 A 107 420 12 86
ホルダー
右 		001
----- A 115 334 09 01
ホイール・ハブ

これに変更 A 115 334 16 01
• +001 A 115 421 13 12

ﾌｯﾄﾉｰﾄ解説
[005]
UP TO CHASSIS:
010 068407
011 007851
015 089801
 		-
27 A 115 334 16 01
ホイール・ハブ

ﾌｯﾄﾉｰﾄ解説
[006]
FROM CHASSIS:
010 068408
011 007852
015 089802
 		002
28 A 000 981 58 05
テーパ・ローラ・ベアリング 002
29 A 005 997 50 46
シール・リング 002
30 A 000 981 59 05
テーパ・ローラ・ベアリング 002
31 A 115 330 00 51
リペア・キット
フロント・ホイール･ベアリング 		002
32 A 115 334 03 15
リング 002
33 A 120 334 07 72
ナット 002
34 A 120 990 13 20
ボルト 002
----- A 112 330 00 57
ホイール・キャップ

これに変更 A 108 334 00 25
• +002 A 201 547 00 85 		-
36 A 108 334 00 25
ホイール・キャップ 002
37 A 201 547 00 85
コンタクト・スプリング 002
38 A 115 330 38 07
コントロール・アーム
左上部 		001
----- A 115 330 39 07
コントロール・アーム
右上部 		001
40 A 115 333 30 14
ベアリング

これに変更 A 115 333 35 14 		-
40 A 115 333 35 14
ベアリング

ﾌｯﾄﾉｰﾄ解説
[008]
NO LONGER AVAILABLE INDIVIDUALLY, BUT ONLY IN REPAIR KIT
[010]
UP TO CHASSIS:
060 112061 FEDERAL, EXCEPT FOR:
  102599,  102669,  106272,  108528,  110588,  110877,  110880,  110881,  110888,  110960,  111044,  111069,  111080,  111091,
  111095,  111115,  111136-  111138,  111152,  111157,  111173,  111186,  111202,  111395,  111402,  111433,  111588,  111657,
  111665,  111688,  111696,  111703,  111710,  111718,  111719,  111721-  111723,  111725,  111726,  111736,  111739-  111741,
  111743,  111745,  111750-  111752,  111755,  111757,  111761,  111771,  111775,  111778,  111780-  111782,  111784,  111788,
  111791,  111795,  111804,  111812-  111814,  111823-  111825,  111827,  111828,  111831,  111832,  111835,  111839,  111841-
  111843,  111852,  111855,  111864,  111868-  111873,  111875,  111877,  111878,  111885-  111887,  111894,  111895,  111899,
  111921,  111931,  111936,  111939-  111942,  111946,
  111951,  111952,  111954,  111956,  111957,  111960,  111962-  111966,  111968,  111971,  111977,  111979,  111988,  111990,
  111994,  111995,  111999,  112000,  112004,  112005,  112010,  112011,  112013-  112016,  112020,  112021,  112023-  112025,
  112031-  112038,  112041,  112045,  112048-  112052,  112056-  112058.
060 112131 CALIFORNIA, EXCEPT FOR:
  104976,  111195,  111737,  111753,  111772,  111777,  111783,  111786,  111794,  111805,  111806,  111816,  111821,  111830,
  111836,  111851,  111856-  111861,  111863,  111867,  111879,  111880,  111882,  111888-  111890,  111892,  111897,  111898,
  111900,  111915,  111917,  111918,  111923,  111927,  111932,  111935,  111937,  111943,  111944,  111947,  111976,  111978,
  111982-  111986,  111989,  111991,  111992,  111998,  112003,  112009,  112012,  112018,  112026,  112039,  112040,  112043,
  112044,  112046,  112059,  112061,  112063,  112066,  112068,  112069,  112071-  112073,  112080,  112082,  112084,  112087,
  112090,  112094,  112098,  112100,  112101,  112107,  112108,  112113,  112114,  112118,  112120,  112121,  112125-  112127.
 		004
42 A 115 330 17 75
リペア・キット
アッパ・アーム 		001
44 A 107 330 12 07
コントロール・アーム
左下部 		001
----- A 107 330 13 07
コントロール・アーム
右下部 		001
46 A 115 332 03 60
保護キャップ
14" 		002
47 A 115 333 11 27
ジョイント 002
50 A 115 333 28 14
ベアリング -
51 A 115 333 04 77
アジャスタ・ワッシャ 004
52 A 115 333 05 74
ピン 002
55 A 115 330 16 75
リペア・キット
ロワ・コントロール・アーム 		001
56 A 114 330 01 85
リペア・キット

これに変更 A 000 333 02 60
• +001 A 000 333 06 60
• +001 A 000 333 07 97
• +001 N 913002 014002 		-
56 A 000 333 02 60
ダスト・リング
サポート・ジョイント・ブーツ 		002
57 A 114 586 03 33
リペア・キット
ガイド・ジョイント 		002
58 N 913002 012003
ナット

これに変更 N 913002 012002 		-
58 N 913002 012002
ナット 002
59 N 913002 014001
ナット 002
62 A 115 330 07 03
タイ・ロッド

これに変更 A 107 330 01 03
• +002 N 913002 010002 		-
62 A 115 330 08 03
タイ・ロッド

これに変更 A 107 330 01 03
• +002 N 913002 010002 		-
62 A 107 330 01 03
タイ・ロッド 002
64 A 000 338 19 10
ボール・ジョイント

これに変更 A 000 338 52 10
• +001 N 913002 010002 		-
64 A 000 338 52 10
ボール・ジョイント
右ねじ

♦ 以下から選択できます A 000 338 55 10 		002
64 A 000 338 55 10
ボール・ジョイント
右ねじ

♦ 以下から選択できます A 000 338 52 10 		002
65 A 000 338 20 10
ボール・ジョイント

これに変更 A 000 338 50 10
• +001 N 913002 010002 		-
65 A 000 338 50 10
ボール・ジョイント
左ネジ

♦ 以下から選択できます A 000 338 53 10 		002
65 A 000 338 53 10
ボール・ジョイント
左ネジ

♦ 以下から選択できます A 000 338 50 10 		002
----- A 000 338 02 97
ブーツ

これに変更 A 000 338 13 97 		-
----- A 000 338 13 97
ブーツ

ﾌｯﾄﾉｰﾄ解説
[008]
NO LONGER AVAILABLE INDIVIDUALLY, BUT ONLY IN REPAIR KIT
 		-
----- A 000 338 09 63
テンション・リング
下

ﾌｯﾄﾉｰﾄ解説
[008]
NO LONGER AVAILABLE INDIVIDUALLY, BUT ONLY IN REPAIR KIT
 		-
----- A 000 338 10 63
テンション・リング
上

ﾌｯﾄﾉｰﾄ解説
[008]
NO LONGER AVAILABLE INDIVIDUALLY, BUT ONLY IN REPAIR KIT
 		-
68 A 000 995 18 44
クランプ

これに変更 A 000 338 42 45 		-
68 A 000 338 42 45
クランピング・ブラケット 004
69 N 000933 008152
ボルト

これに変更 N 304017 008027 		-
69 N 304017 008027
ボルト 004
70 N 912004 008102
スプリング・ワッシャ 004
71 N 000934 008013
ナット 004
75 A 000 330 04 85
リペア・キット
タイ・ロッド・スリーブ 		004
76 A 120 990 01 55
ナット
TO 115330 07 03,08 03 		004
----- N 913002 010010
ナット
TO 107 330 01 03 		004
----- N 000094 002077
ピン 004
77 N 913001 014001
ナット 004
78 N 000960 012224
ボルト

これに変更 N 000961 012208 		-
78 N 000961 012208
ボルト 004
79 N 913004 012008
ナット 004
----- A 115 586 07 33
リペア・キット

これに変更 A 115 994 07 32
• +001 A 120 990 01 55
• +001 N 202019 130200
• +001 N 204000 007709
• +001 N 204019 130900
• +001 N 401019 130100
• +001 N 402019 130200
• +001 N 802009 130400 		-
----- A 115 994 07 32
クリップ
右フロント・アクスル固定用ツール 		001
82 A 115 586 06 33
リペア・キット

これに変更 A 115 990 19 01
• +001 A 115 990 21 01
• +001 A 120 990 01 55
• +001 A 115 994 07 32
• +001 N 202019 130200
• +001 N 204000 007709
• +001 N 204019 130900
• +001 N 401019 130100
• +001 N 402019 130200
• +001 N 802009 130400 		-
82 A 115 990 19 01
ボルト
左フロント・アクスル固定用ツール 		001
