PASSENGER CAR,SEDAN WITH ELONGATED WHEELBASE
124.027 => 260 E
M: 103940
GM: 717433
GA: 722409

Schema

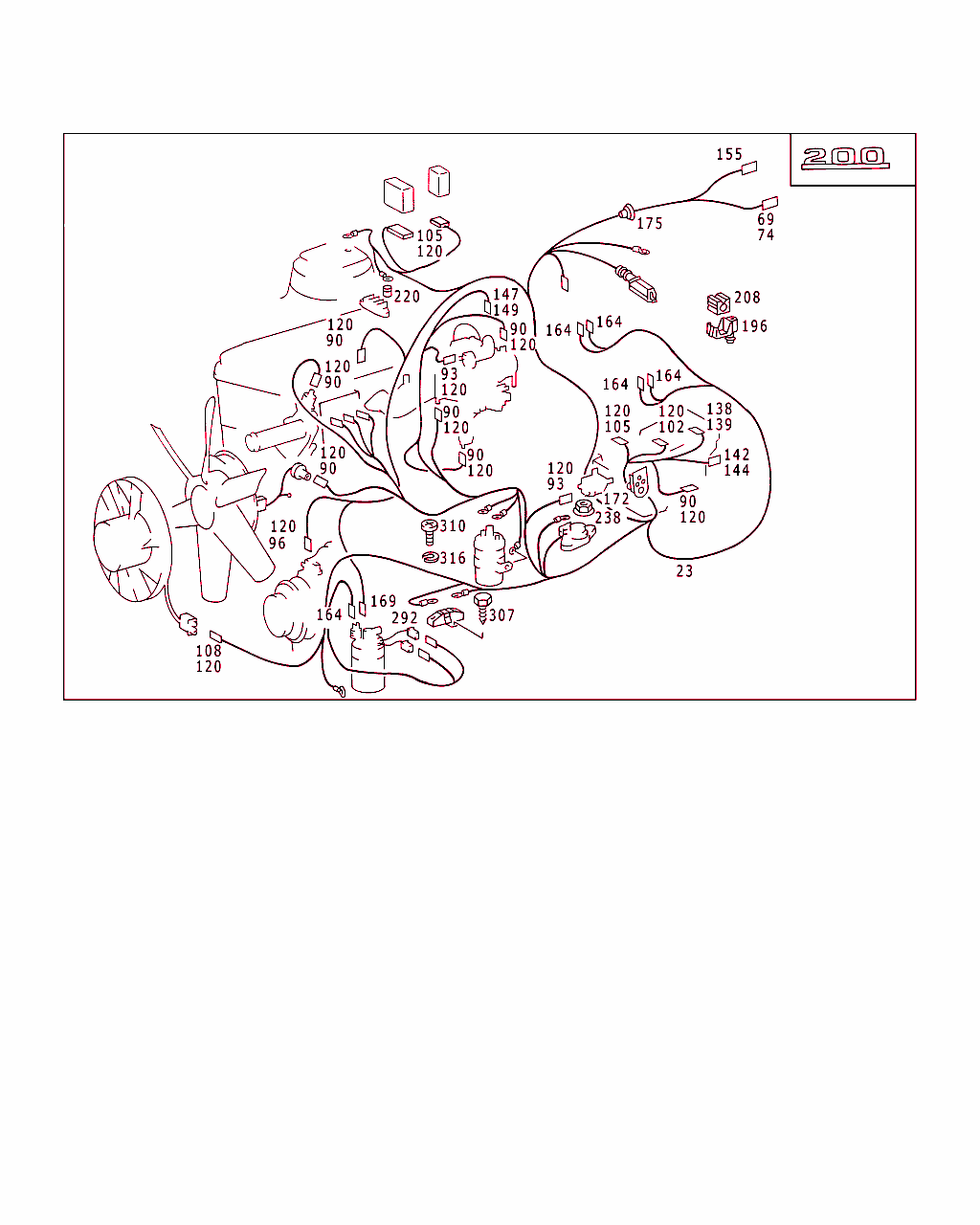

B54120000020.990930

[image]

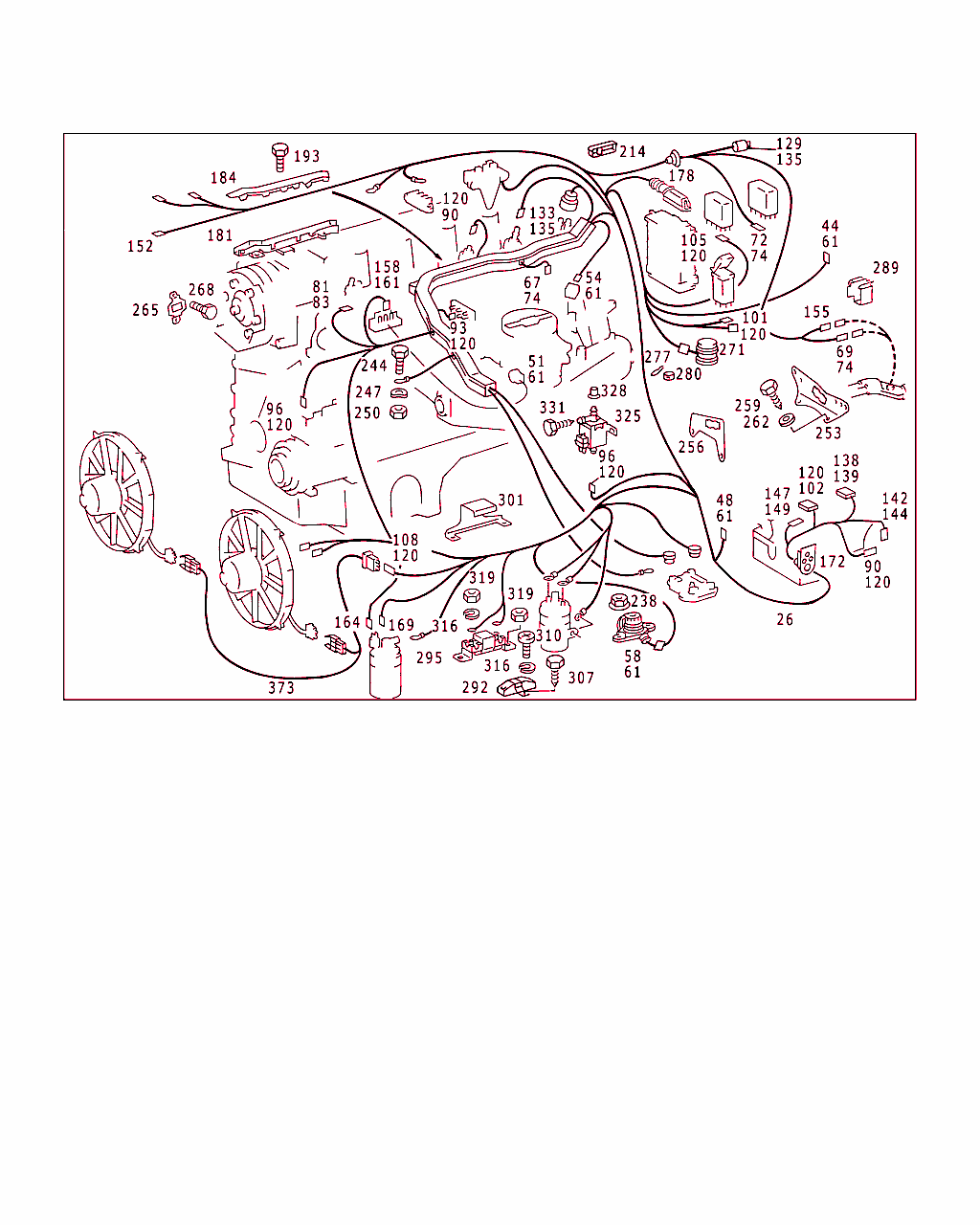

B54120000021.010830

[image]

B54120000347.010830

[image]

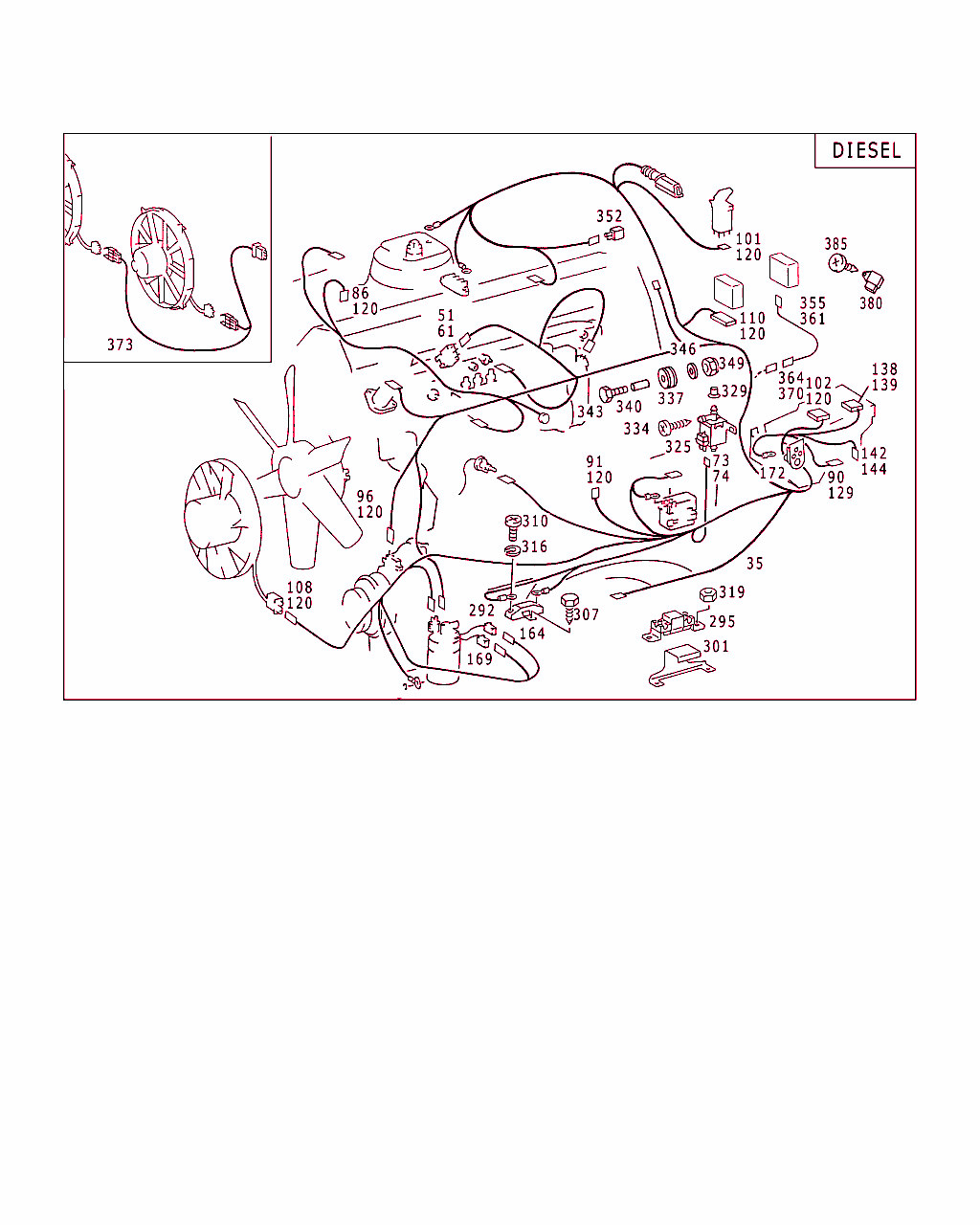

B54120000023.010830

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
26 A 124 543 66 05
電気ケーブル
エンジン・ハーネス 		001 L
26 A 124 540 98 33
電気ケーブル
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[024]
ONLY FOR USE WITH ACCELERATION SKID CONTROL  (A S R)
 		001 LA
26 A 124 543 83 05
電気ケーブル
エンジン・ハーネス、エアコンの場合 		001 LA
26 A 124 543 83 05
電気ケーブル
エンジン・ハーネス、エアコンの場合

ﾌｯﾄﾉｰﾄ解説
[034]
ｼｬｼﾅﾝﾊﾞNo.以前: B 363948
 		001 LM
26 A 124 543 91 06
電気ケーブル
エンジン・ハーネス、エアコンの場合

ﾌｯﾄﾉｰﾄ解説
[035]
ｼｬｼﾅﾝﾊﾞNo.以降: B 363949
 		001 LM
26 A 124 540 99 33
電気ケーブル
エンジン・ハーネス、エアコンの場合

ﾌｯﾄﾉｰﾄ解説
[024]
ONLY FOR USE WITH ACCELERATION SKID CONTROL  (A S R)
 		001 LA
26 A 124 543 67 05
電気ケーブル
エンジン・ハーネス 		001 RA
26 A 124 543 67 05
電気ケーブル
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[034]
ｼｬｼﾅﾝﾊﾞNo.以前: B 363948
 		001 RM
26 A 124 543 90 06
電気ケーブル
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[035]
ｼｬｼﾅﾝﾊﾞNo.以降: B 363949
 		001 RM
26 A 124 543 00 05
電気ケーブル
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[024]
ONLY FOR USE WITH ACCELERATION SKID CONTROL  (A S R)
 		001 RA
26 A 124 543 82 05
電気ケーブル
エンジン・ハーネス、エアコンの場合 		001 RA
26 A 124 543 82 05
電気ケーブル
エンジン・ハーネス、エアコンの場合

ﾌｯﾄﾉｰﾄ解説
[034]
ｼｬｼﾅﾝﾊﾞNo.以前: B 363948
 		001 RM
26 A 124 543 92 06
電気ケーブル
エンジン・ハーネス、エアコンの場合

ﾌｯﾄﾉｰﾄ解説
[035]
ｼｬｼﾅﾝﾊﾞNo.以降: B 363949
 		001 RM
26 A 124 543 01 05
電気ケーブル
エンジン・ハーネス、エアコンの場合

ﾌｯﾄﾉｰﾄ解説
[024]
ONLY FOR USE WITH ACCELERATION SKID CONTROL  (A S R)
 		001 RA
35 A 124 540 59 06
ケーブル・ハーネス
（追加ケーブル・ハーネス）エアコン用、後装着の場合のみ

ﾌｯﾄﾉｰﾄ解説
[047]
APPLICABLE TO VEHICLES WITH TEMPERATURE CONTROL UNIT
 		001 L
35 A 124 543 74 26
ケーブル・ハーネス
（追加ケーブル・ハーネス）エアコン用、後装着の場合のみ

ﾌｯﾄﾉｰﾄ解説
[048]
APPLICABLE TO VEHICLES LESS TEMPERATURE CONTROL UNIT
 		001 L
48 A 124 540 13 81
ハウジング
エア・クリーナ・インテーク・パイプ 		001
48 A 124 545 00 80
シール・リング
TO 124 540 13 81 		001
51 A 012 545 07 28
クラッチ
マイクロ・スイッチ 		001
54 A 013 545 47 28
ハウジング
トリミング・コネクタ 		002
54 A 022 545 88 28
カバー
TO 013 54 47 28 		NB
58 A 201 540 02 81
ソケット
ダイアグノシス・ソケット 		001
58 A 201 540 02 82
カバー
TO 201 540 02 81 		001
58 A 201 545 00 54
カバー・ディスク
TO 201 540 02 81 		001
61 A 002 545 99 26
コンタクト・ソケット
2.5 MM 		NB
67 A 126 540 30 81
プラグ
温度センサ

ﾌｯﾄﾉｰﾄ解説
[409]
TO BE ADAPTED DURING ASSEMBLY
 		001
69 A 012 545 86 28
ハウジング
O2 センサ・ヒータ、2 ピン 		001
74 A 003 545 06 26
コンタクト・ソケット
2.5 MM 		NB
90 A 011 545 85 28
電動クラッチ
温度センサ 		001
93 A 011 545 71 28
ハウジング
温水バルブ 		001
93 A 011 545 71 28
ハウジング
エレクトロ・ハイドロリック・アクチュエータ、 2 ピン 		001
93 A 011 545 71 28
ハウジング
アイドル・スピード・アジャスタ 		001
93 A 011 545 71 28
ハウジング
温度スイッチ、115 ℃ 		001
96 A 012 545 24 28
電動クラッチ
エア・フロー・センサ・プレート 		001
96 A 012 545 24 28
電動クラッチ
エアコン・コンプレッサ 		001
96 A 012 545 24 28
電動クラッチ
スロットル・バルブ・スイッチ 		001
101 A 015 545 30 28
ハウジング
過電圧保護 		001
105 A 126 545 23 28
クラッチ
フューエル・ポンプ・リレー、12 ピン 		001
105 A 126 545 23 28
クラッチ
エア・コンプレッサ・コントロール・ユニット、12 ピン 		001
108 A 008 545 37 28
クラッチ
2 ピン、サブ・ファン 		001
108 A 008 545 38 28
アッパハウジング
TO 008 545 37 28 		001
120 A 003 545 26 26
コンタクト・ソケット
4 MM 		NB
129 A 008 545 20 28
ロワハウジング
1 ピン 		001
129 A 009 545 14 28
アッパハウジング
TO 008 545 20 28 		002
133 A 008 545 08 28
ハウジング
トリップ・コンピュータ 		001
133 A 000 545 79 03
カバー

これに変更 A 012 545 04 28
• +001 A 012 545 05 28 		-
133 A 012 545 04 28
電動クラッチ
TO 008 545 08 28 		NB
135 A 001 545 44 26
コンタクト・ソケット
4 MM 		NB
138 A 012 545 82 28
コネクタ・ハウジング
3 ピン 		001
139 A 011 545 16 28
プラグ・ピン
2.5 MM 		NB
142 A 009 545 54 28
クラッチ
車内ケーブル・コネクタ、 12 ピン 		001
142 A 009 545 24 28
クラッチ
TO 009 545 54 28 		NB
144 A 001 545 38 26
コンタクト・ピン
4 MM 		NB
147 A 011 545 10 28
コネクタ・ハウジング
クルーズ・コントロール・コネクタ 		001
147 A 009 545 14 28
アッパハウジング
TO 011 545 10 28 		NB
149 A 011 545 12 28
プラグ・ピン
4 MM 		NB
152 A 013 545 87 28
ハウジング
NTC センサ
EZL 		001
155 A 011 545 96 28
ソケット・スリーブ
O2 センサ 		001
158 A 116 540 01 81
クラッチ・ハウジング
コールド・スタート・バルブ、2 ピン 		001
158 A 000 545 28 45
保護キャップ
TO 116 540 01 81 		001
158 A 000 545 30 45
保護キャップ
TO 116 540 01 81 		001
161 A 003 545 02 26
コンタクト・スプリング
TO 116 540 01 81 		002
164 A 000 546 43 40
ソケット・スリーブ
フロント・ウインドウ・ウォッシャ・ノズル・ ヒータ 		004
164 A 000 546 43 40
ソケット・スリーブ
プレッシャ・スイッチ 		002
164 A 000 546 08 45
絶縁スリーブ
TO 000 546 43 40 		NB
169 A 000 546 79 40
ソケット・スリーブ
ロー・プレッシャ・スイッチ 		002
169 A 000 546 04 45
絶縁スリーブ
TO 000 546 79 40 		002
172 A 124 546 01 37
グロメット
ヒューズ・リレー・ボックスを通る 電気ケーブル 		001
181 A 124 546 04 80
ケーブル・ガイド 001
184 A 124 546 05 81
カバー 001
193 N 304017 006018
6角ボルト
ケーブル・ガイド / インテーク・マニホールド 		003
238 N 913023 006001
ナット
ダイアグノシス・ソケット / ホイール・ハウス 		002
244 N 304017 006034
6角ボルト
エンジンのアース ・ケーブル 		001
247 N 000137 006204
スプリングワッシャ
エンジンのアース ・ケーブル 		001
259 N 007976 004205
鉄板ビス
ブラケット固定用ツール 		002 L
262 N 000433 005304
ウインドウ
ブラケット固定用ツール 		002 L
265 A 124 540 09 73
ホルダー
トリミング・コネクタ
EZL 		001
268 N 304017 006034
6角ボルト
ブラケット固定用ツール 		002 L
268 N 000933 006086
ボルト
ホルダ / 左パーティション、 トリミング・コネクタ用 		002 R
271 A 014 545 70 28
トリミング・コネクタ
KE/ECOTRONIK

ﾌｯﾄﾉｰﾄ解説
[004]
NOT FOR USE WITH CATALYST
 		001
271 A 014 545 71 28
トリミング・プラグ
KE/ECOTRONIK

ﾌｯﾄﾉｰﾄ解説
[005]
ONLY FOR USE WITH CATALYST
 		001
271 A 015 545 07 28
トリミング・プラグ
EZL

ﾌｯﾄﾉｰﾄ解説
[004]
NOT FOR USE WITH CATALYST
 		001
271 A 015 545 08 28
トリミング・プラグ
EZL

ﾌｯﾄﾉｰﾄ解説
[005]
ONLY FOR USE WITH CATALYST
 		001
277 N 001367 000015
ワイヤ
トリミング・コネクタ
KE,180 MM

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		001
280 A 000 988 09 70
封印
トリミング・コネクタ
KE

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		001
289 A 201 988 41 78
クリップ
O2 センサ・コネクタ / メイン・フロア 		001
295 A 000 158 32 45
抵抗
補助ファン 		001
301 A 126 545 09 47
ホルダー
レジスタ 		001
307 N 914128 004303
鉄板ビス
ブラケット付きレジスタ / サイド・メンバ 		002
310 N 000933 005058
ボルト
ホルダ/レジスタ 		002
316 N 912004 005100
ロック・ワッシャ
電気ケーブル / レジスタ 		002
319 N 000934 005008
ナット
ホルダ/レジスタ 		002
319 N 000934 005008
ナット
電気ケーブル / レジスタ 		002
373 A 124 540 99 13
ライン
ツイン・ファン補助ハーネス 		001
