PASSENGER CAR,SEDAN WITH ELONGATED WHEELBASE
124.027 => 260 E
M: 103940
GM: 717433
GA: 722409

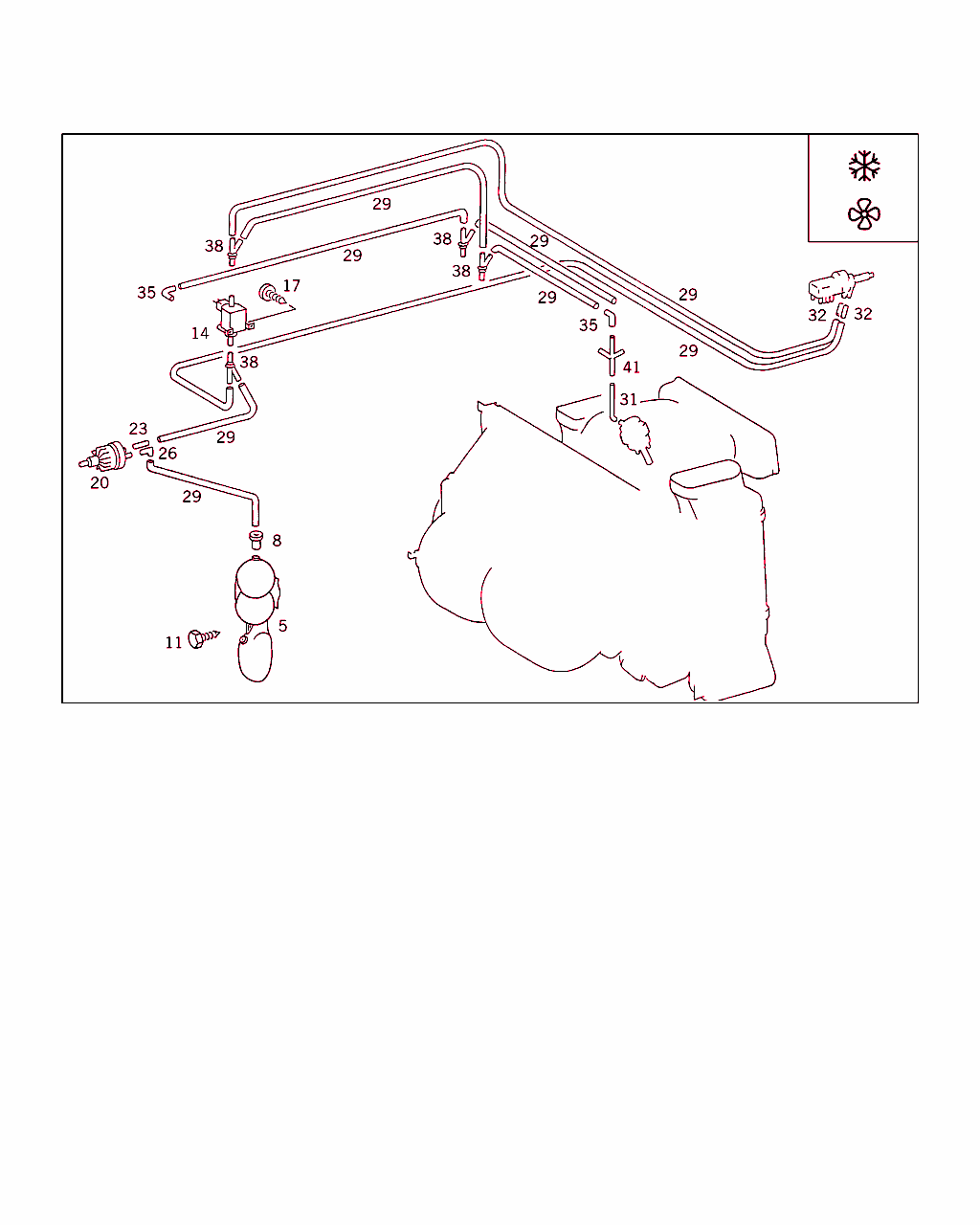

Schema

B80090000006.950517

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 123 800 11 19
リザーバ
エアコン

ﾌｯﾄﾉｰﾄ解説
[006]
ONLY USED WITH AIR CONDITIONING AUTOMATICS/TEMPMATIK
 		001
8 A 107 805 01 98
ウェザ・ストリップ 001
11 N 007976 004205
鉄板ビス
バキューム・リザーブ・タンク / 左外側ファイヤウォール・ブラケット 		002
14 A 124 800 06 78
バルブ
エアコン・ユニットまたはヒーター・ボックスに

ﾌｯﾄﾉｰﾄ解説
[015]
ｼｬｼﾅﾝﾊﾞNo.以前: B 587815
[519]
NOT FOR AUSTRALIA
 		001
14 A 124 800 13 78
スイッチオーバ・バルブ
エアコン・ユニットまたはヒーター・ボックスに

ﾌｯﾄﾉｰﾄ解説
[016]
ｼｬｼﾅﾝﾊﾞNo.以降: B 587816
[519]
NOT FOR AUSTRALIA
 		001
17 N 007981 004243
鉄板ビス

これに変更 N 000000 002062 		-
17 N 000000 002062
鉄板ビス
スイッチ・オーバ・バルブをエアコン・ユニットに 		001
20 A 126 800 00 78
チェック・バルブ
ヒータ・チェック・バルブ 		001
23 A 007 997 61 82
ホース
ヒータ・チェック・バルブ
30 MM

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		001
26 A 117 078 05 81
ホース
ヒータ・チェック・バルブ 		001
29 A 000 158 14 35
パイプ
チェック・バルブから スイッチオーバ・バルブへ
800 MM

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		001
29 A 000 158 14 35
パイプ
ソレノイド・スイッチオーバ・バルブから メイン・エア・フラップ・バキューム・エレメントへ、大ストローク
200 MM

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		001
29 A 000 158 14 35
パイプ
左メイン・エア・フラップ・バキューム・エレメント
370 MM

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		001
29 A 000 158 14 35
パイプ
ソレノイド・スイッチオーバ・バルブから ブロワ・スイッチへ
400 MM

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		001
29 A 000 158 14 35
パイプ
ブロワ・スイッチ / エレクトリック・スイッチオーバ・バルブ
350 MM

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		001
29 A 000 158 14 35
パイプ
ソレノイド・スイッチオーバ・バルブから メイン・エア・フラップ・バキューム・エレメントへ、小ストローク
400 MM

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		001
29 A 000 158 14 35
パイプ
右バキューム・エレメントから左メイン・エア・ フラップ・バキューム・エレメントへ、小型ヒータ
320 MM

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		001
29 A 000 158 14 35
パイプ
チェック・バルブからリザーブ・タンクまで
1050 MM

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		001
29 A 000 158 14 35
パイプ
FROM NO.2 CHANGE-OVER VALVE TO CHECK VALVE
780 MM

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		001 L
29 A 000 158 14 35
パイプ
チェック・バルブから スイッチオーバ・バルブへ
1000 MM

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		001 R
29 A 000 158 14 35
パイプ
チェック・バルブから スイッチオーバ・バルブへ
350 MM

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		001 R
29 A 000 158 14 35
パイプ
FROM NO.1 CHANGE-OVER VALVE TO BLOWER SWITCH
400 MM

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		001 R
29 A 000 158 14 35
パイプ
FROM BLOWER SWITCH TO CHANGE-OVER VALVE:
C2 ;230 MM

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		001 R
29 A 000 158 14 35
パイプ
チェック・バルブから スイッチオーバ・バルブへ
320 MM

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		001 R
29 A 000 158 14 35
パイプ
チェック・バルブから スイッチオーバ・バルブへ
220 MM

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		001 L
29 A 000 158 14 35
パイプ
チェック・バルブから スイッチオーバ・バルブへ
320 MM

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		001 R
29 A 000 158 14 35
パイプ
チェック・バルブから スイッチオーバ・バルブへ
320 MM

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		001
29 A 000 158 14 35
パイプ
チェック・バルブからリザーブ・タンクまで
1750 MM

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		001 L
29 A 000 158 14 35
パイプ
チェック・バルブからリザーブ・タンクまで
750 MM

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		001 R
29 A 000 158 14 35
パイプ
チェック・バルブから スイッチオーバ・バルブへ
350 MM

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		001 L
29 A 000 158 14 35
パイプ
チェック・バルブから スイッチオーバ・バルブへ
680 MM

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		001 L
31 A 117 078 02 81
ホース 001
31 A 117 078 05 81
ホース
ダイバータ・フラップ・バキューム・エレメント 		001 R
32 A 007 997 61 82
ホース
ブロワー・スイッチに
50 MM

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		002
32 A 007 997 61 82
ホース
スイッチオーバ・バルブ
NO.1;50 MM

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		001
32 A 007 997 61 82
ホース
スイッチオーバ・バルブ
"B 3";50 MM

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		001
32 A 007 997 61 82
ホース
ダイバータ・フラップ・バキューム・エレメント
30 MM

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		001
35 A 201 805 01 03
アダプタ
エレクトリック・スイッチ・オーバ・バルブ 		001
35 A 201 805 01 03
アダプタ
スイッチオーバ・バルブ
"B 4" 		001
35 A 201 805 01 03
アダプタ
エレクトリック・スイッチ・オーバ・バルブ 		001
35 A 201 805 01 03
アダプタ
左メイン・エア・フラップ・バキューム・エレメント 		002
38 A 201 805 01 22
ディストリビュータ
エレクトリック・スイッチ・オーバ・バルブ 		002
38 A 201 805 01 22
ディストリビュータ
右メイン・エア・フラップ・ RECHTS 		002
41 A 117 078 00 45
分岐ノズル
トリプル 		001 L
41 A 117 078 01 45
分岐ノズル
4 重 		001 R
