CHASSIS LESS BODY WITH ELONGATED WHEELBASE
FROM IDENT NO. F 122359 ALSO INSTALLEDON
F 107945,F 112070,F 112408,F 112542
124.007 => 260 E
M: 103940
GM: 717433
GA: 722409

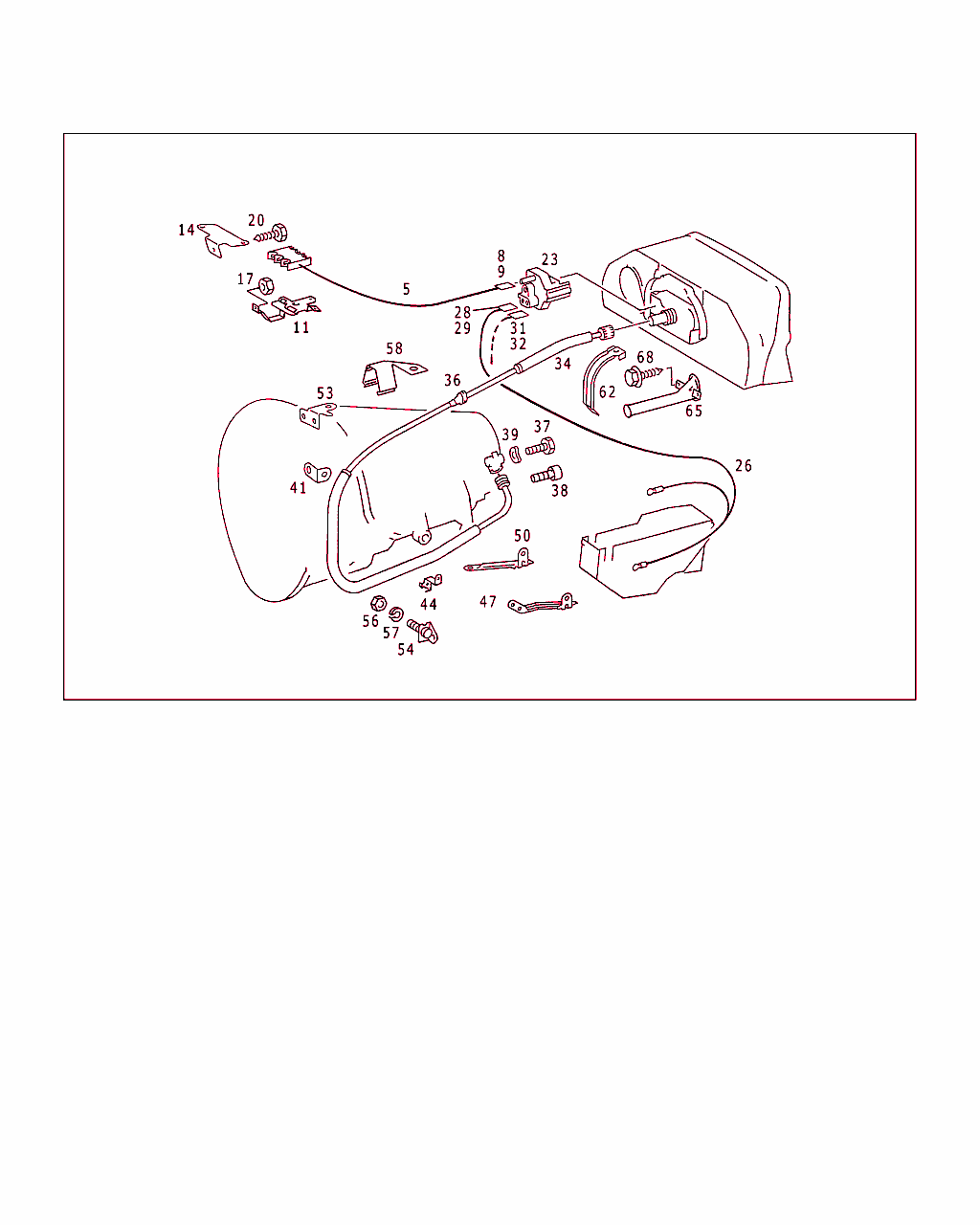

Schema

B54630000002.990930

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 540 03 69
ターミナル・ストリップ
スピード・センサ 		001
8 A 011 545 85 28
電動クラッチ
スピード・センサ、1 ピン 		001
9 A 003 545 26 26
コンタクト・ソケット
4 MM 		001
11 A 124 545 56 40
ホルダー
マルチポイント・コネクタ 		001 L
14 A 124 545 55 40
ホルダー
マルチポイント・コネクタ 		001 R
17 N 000934 006007
ナット
ファイヤ・ウォールに取り付けるブラケット 		001 L
20 N 914128 004303
鉄板ビス
ファイヤ・ウォールに取り付けるブラケット 		001 R
23 A 007 542 29 17
センサ
スピード・センサ 		001
26 A 124 540 44 09
ライン
スピード・センサ 		001
28 A 014 545 01 28
ハウジング
スピード・センサ 		001
29 A 002 545 99 26
コンタクト・ソケット
2.5 MM 		002
31 A 013 545 40 28
ハウジング
スピード・センサ 		001
32 A 003 545 26 26
コンタクト・ソケット
4 MM 		NB
34 A 124 540 14 68
スピードメータ・シャフト
1480 MM 		001 L
34 A 124 540 05 68
シャフト
2000 MM 		001 R
36 A 201 295 01 83
スリーブ
フレキシブル・シャフト、ファイア・ウォールを通過 		001 R
36 A 201 295 01 83
スリーブ
フレキシブル・シャフト、ファイア・ウォールを通過

ﾌｯﾄﾉｰﾄ解説
[038]
ｼｬｼﾅﾝﾊﾞNo.以前: F 128717
 		001 L
36 A 201 997 58 81
グロメット
フレキシブル・シャフト、ファイア・ウォールを通過

ﾌｯﾄﾉｰﾄ解説
[039]
ｼｬｼﾅﾝﾊﾞNo.以降: F 128718
 		001 L
37 N 000933 006194
ボルト
トランスミッション/フレキシブル・シャフト 		001
39 N 000137 006204
スプリングワッシャ
トランスミッション/フレキシブル・シャフト 		001
44 A 201 542 00 40
ホルダー
トランスミッション/フレキシブル・シャフト 		001 A
54 A 123 540 09 73
ホルダー
トランスミッション/フレキシブル・シャフト

ﾌｯﾄﾉｰﾄ解説
[081]
ｼｬｼﾅﾝﾊﾞNo.以前: F 208918
 		001 M
56 N 000934 006007
ナット
トランスミッションに取り付けるブラケット

ﾌｯﾄﾉｰﾄ解説
[081]
ｼｬｼﾅﾝﾊﾞNo.以前: F 208918
 		001 M
57 N 912004 006102
ロック・ワッシャ
トランスミッションに取り付けるブラケット

ﾌｯﾄﾉｰﾄ解説
[081]
ｼｬｼﾅﾝﾊﾞNo.以前: F 208918
 		001 M
58 A 007 988 15 78
クリップ
トランスミッション/フレキシブル・シャフト

ﾌｯﾄﾉｰﾄ解説
[082]
ｼｬｼﾅﾝﾊﾞNo.以降: F 208919
 		001 M
62 A 124 542 04 40
ホルダー
フレキシブル・シャフト / ブレーキ 		001 R
65 A 124 546 01 85
保護パイプ
スピードメータ・シャフト / コンソール 		001 L
68 N 914128 004300
鉄板ビス 002 L
