乗用車セダン、モデル・イヤー 87 年 識別 No. A 572380 以前、例外は A 549446、A 549622、A 549735、A 549930、A 552322、A 552379、A 552967、A 553411、 A 553468、乗用車セダン、モデル・イヤー 88 年 識別 No. A 572381 以降および A 549446、A 549622、A 549735、A 549930、A 552322、A 552379、A 552967、A 553411、 A 553468、 識別 No. A 823295 以前、例外は A 682174、A 808235、A 808337、A 808372、A 811839、A 812192、A 812638、A 814571 A 821847、A 823080乗用車セダン、モデル・イヤー 89 年 識別 No. A 823296 以降および A 682174、A 808235、A 808337、A 808372、A 811839、A 812192、A 812638、A 814571 A 821847、A 823080 識別 No. B 065952 以前、例外は A 988279、A 998296、B 021675、B 023043
124.026 => 260 E JAPAN
M: 103940
GA: 722409

Schema

B42030000004.950516

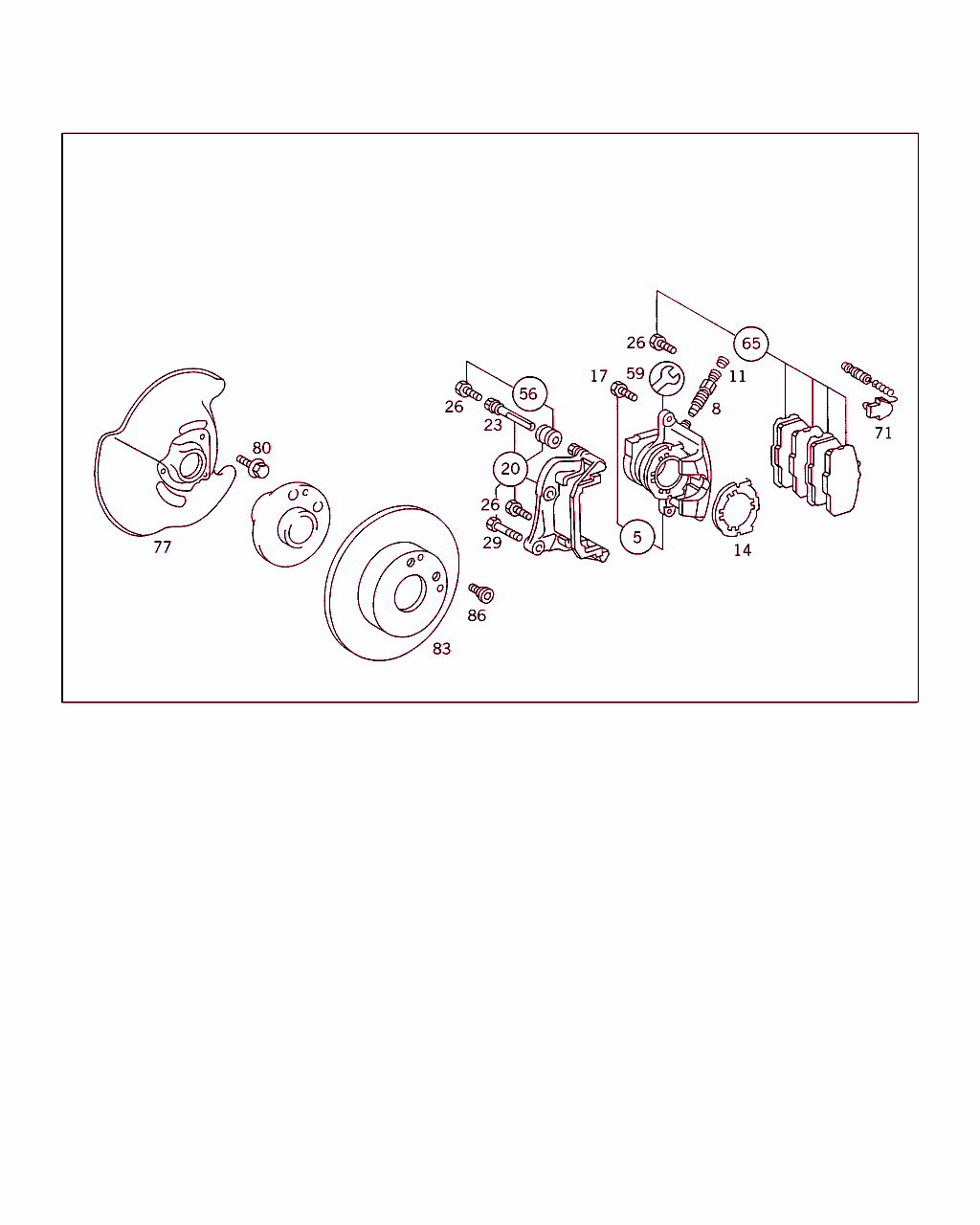

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 000 420 55 83
ハウジング

これに変更 A 001 420 18 83 		-
5 A 001 420 18 83
TS ハウジング
左ブレーキ・シリンダ 		001
5 A 000 420 56 83
ハウジング

これに変更 A 001 420 19 83 		-
5 A 001 420 19 83
TS ハウジング
右ブレーキ・シリンダ 		001
8 A 000 420 24 55
ベンチレーション・バルブ

これに変更 A 000 420 46 55 		-
8 A 000 420 46 55
ブリーダ・バルブ 002
11 A 000 421 08 87
保護キャップ

これに変更 A 000 421 71 87 		-
11 A 000 421 71 87
保護キャップ

これに変更 A 000 421 08 87 		-
11 A 000 421 08 87
保護キャップ 002
14 A 000 421 13 20
保護プレート

これに変更 A 000 421 15 20 		-
14 A 000 421 15 20
保護プレート 002
17 A 000 421 07 71
ボルト 004
20 A 201 420 02 15
ブレーキ・キャリア

これに変更 A 000 420 12 15 		-
20 A 000 420 12 15
TS ブレーキ・キャリア 002
20 A 201 420 02 15
ブレーキ・キャリア

これに変更 A 000 420 13 15 		-
20 A 000 420 13 15
TS ブレーキ・キャリア
右 		001
23 A 000 421 16 74
ピン 004
26 A 000 421 07 71
ボルト 004
29 A 124 421 00 71
ボルト

これに変更 A 124 421 04 71 		-
29 A 124 421 04 71
6角ボルト
ブレーキ・キャリアをステアリング・ナックルに 		004
56 A 000 421 46 86
ブーツ

これに変更 A 001 420 13 83 		-
56 A 001 420 13 83
RS スリーブ
パッケージ 		002
59 A 000 420 02 44
リペア・キット 002
65 A 001 420 07 20
TS ブレーキ・パッド

これに変更 A 000 420 99 20 		-
65 A 000 420 99 20
TS ブレーキ・パッド
パッケージ 		001
71 A 201 540 03 17
パッド摩耗センサ
ブレーキ・パッド摩耗インジケータ 		002
77 A 124 421 08 20
保護プレート
左

ﾌｯﾄﾉｰﾄ解説
[006]
アンチロック・ブレーキング・システム (ABS) 仕様以外
 		001
77 A 124 421 09 20
保護プレート
右

ﾌｯﾄﾉｰﾄ解説
[006]
アンチロック・ブレーキング・システム (ABS) 仕様以外
 		001
77 A 124 420 13 44
保護プレート
左

ﾌｯﾄﾉｰﾄ解説
[007]
アンチロック・ブレーキング・システム (ABS) 付きのみ
 		001
77 A 124 420 14 44
保護プレート
右

ﾌｯﾄﾉｰﾄ解説
[007]
アンチロック・ブレーキング・システム (ABS) 付きのみ
 		001
80 N 914125 006501
ボルト
カバー・パネルをステアリング・ナックルに 		006
83 A 129 421 03 12
ブレーキ・ディスク

これに変更 A 124 421 16 12 		-
83 A 124 421 16 12
ブレーキ・ディスク

これに変更 A 124 421 27 12 		-
83 A 124 421 27 12
ブレーキ・ディスク

これに変更 A 124 421 16 12 		-
83 A 124 421 16 12
ブレーキ・ディスク 002
86 A 201 421 01 71
平頭ボルト
ホイール・ハブに取り付けるブレーキ・ディスク 		002
