一覧

乗用車セダン、モデル・イヤー 87 年 識別 No. A 572380 以前、例外は A 549446、A 549622、A 549735、A 549930、A 552322、A 552379、A 552967、A 553411、 A 553468、乗用車セダン、モデル・イヤー 88 年 識別 No. A 572381 以降および A 549446、A 549622、A 549735、A 549930、A 552322、A 552379、A 552967、A 553411、 A 553468、 識別 No. A 823295 以前、例外は A 682174、A 808235、A 808337、A 808372、A 811839、A 812192、A 812638、A 814571 A 821847、A 823080乗用車セダン、モデル・イヤー 89 年 識別 No. A 823296 以降および A 682174、A 808235、A 808337、A 808372、A 811839、A 812192、A 812638、A 814571 A 821847、A 823080 識別 No. B 065952 以前、例外は A 988279、A 998296、B 021675、B 023043
124.026 => 260 E JAPAN
M: 103940
GA: 722409

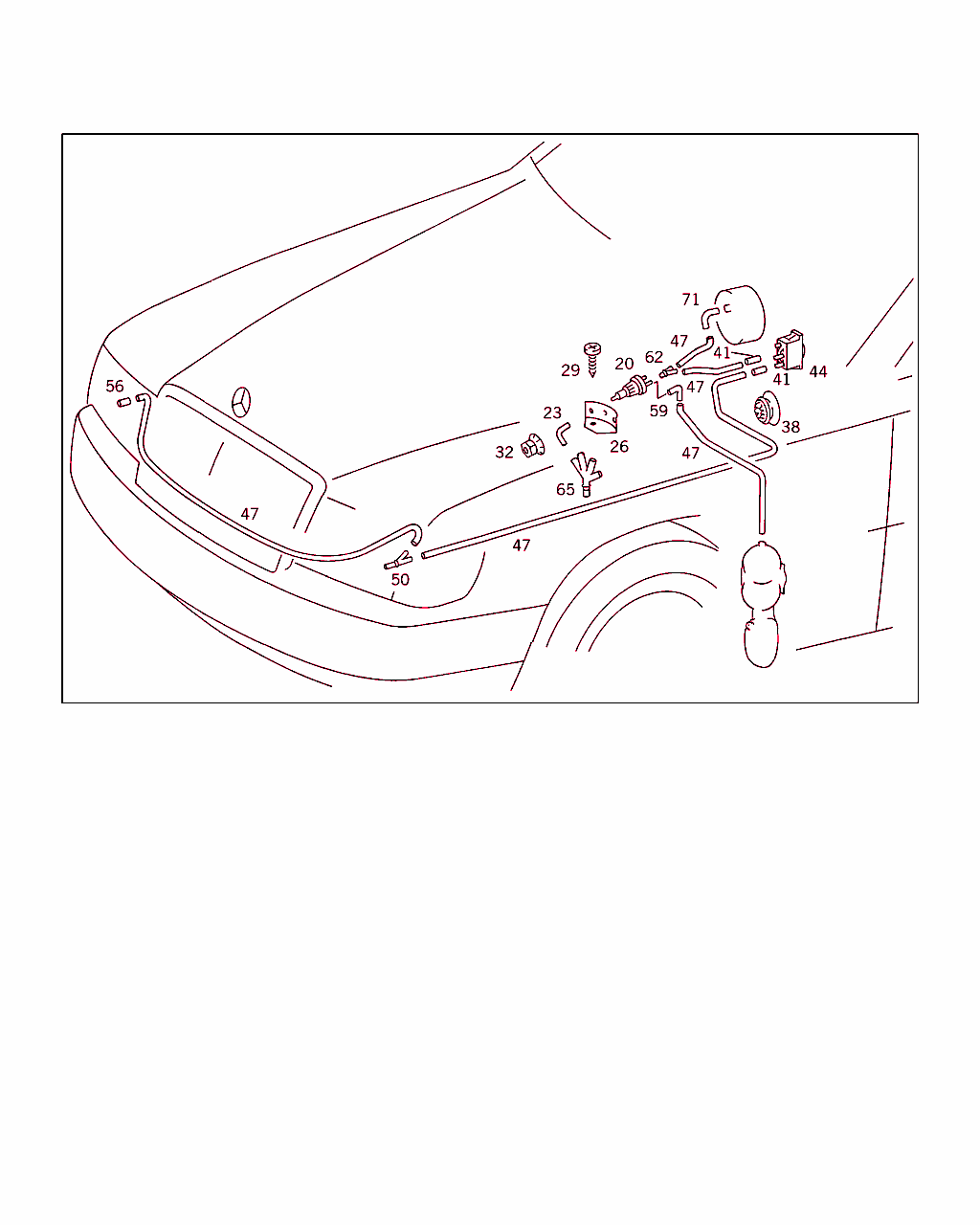

Schema

B80015000035.950517

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
20 A 126 800 00 78
チェック・バルブ 001
23 A 007 997 61 82
ホース
チェック・バルブ
30 MM 		001
26 A 124 805 00 14
ホルダー
チェック・バルブ 		001
29 N 007981 004226
鉄板ビス

これに変更 N 007981 004233 		-
29 N 007981 004233
鉄板ビス

これに変更 N 000000 000460 		-
29 N 000000 000460
鉄板ビス
ホルダ / エンジン・ルーム・ポット 		001
32 A 126 805 00 99
リング 001
38 A 111 997 23 81
グロメット

これに変更 A 008 997 17 81 		-
38 A 008 997 17 81
グロメット
ファイヤ・ウォールを通るバキューム・ライン 		001
41 A 007 997 61 82
ホース
/ コントロール・スイッチ
50 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		002
44 A 124 800 00 73
スイッチ
ヘッドランプ光軸調整

♦ 以下から選択できます A 124 800 01 73 		001
44 A 124 800 01 73
スイッチ
ヘッドランプ光軸調整

♦ 以下から選択できます A 124 800 00 73 		001
47 A 000 158 14 35
パイプ
チェック・バルブ / コントロール・スイッチ
700 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001 LA
47 A 000 158 14 35
パイプ
チェック・バルブ / コントロール・スイッチ
450 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001 RA
47 A 000 158 14 35
パイプ
コントロール・スイッチから左ランプ・ユニット Y ジョイントへ
2000 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001 LA
47 A 000 158 14 35
パイプ
コントロール・スイッチから左ランプ・ユニット Y ジョイントへ
1750 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001 RA
47 A 000 158 14 35
パイプ
Y 型ジョイントから左ヘッドランプ・ユニット 右
1400 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
47 A 000 158 14 35
パイプ
燃料消費インジケータ
550 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
47 A 000 158 14 35
パイプ
リザーブ・タンク / チェック・バルブ
800 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
50 A 117 078 01 45
分岐ノズル
左ランプ・ユニット 		001
56 A 007 997 61 82
ホース
右ランプ・ユニット
30 MM 		001
59 A 107 833 01 97
ホース

これに変更 A 117 078 05 81 		-
59 A 117 078 05 81
ホース
チェック・バルブ 		001
62 A 201 805 01 22
ディストリビュータ
ヘッドランプ光軸調整、燃料消費 インジケータおよびチェック・バルブ 		001
65 A 201 805 03 22
ジョイント
エアコンまたは調整可能なヘッド・レッストあるいは 2 セレクト・プログラム
5-FACH. 		001
65 A 124 805 00 22
ジョイント
エアコン + ヘッドレストは調整可能、あるいは ヘッドレスト + 2セレクト・プログラム
6-FACH. 		001
65 A 124 805 02 22
ジョイント
エアコン + ヘッドレストは調整可能および 2 セレクト・プログラム
7-FACH. 		001
71 A 107 833 01 97
ホース

これに変更 A 117 078 05 81 		-
71 A 117 078 05 81
ホース
インストルメント・クラスターに 		001
