乗用車セダン、モデル・イヤー 81 年 シャーシ 041787 以前 例外は 040752、041225、041238、041318、041359、041360、041427、041452、041456、041541、041555、 041653、041654、041656、041733、041736、041738、041777乗用車セダン、モデル・イヤー 82 年 シャーシ 041788〜067514 および 040752、041225、041238、041318、041359、041360、041427、041452、041456、041541、041555、 041653、041654、041656、041733、041736、041738、041777 例外は 059143、065151、067221、067351乗用車セダン、モデル・イヤー 83 年 シャーシ 067515〜A000146 および 059143、065151、067221、067351 例外は 094680、094688、095341、095439、095443、095447、096315、096400、096404、096578、096849、 096953、096974、096999、097016、097028、097069乗用車セダン、モデル・イヤー 84 年 シャーシ A000147〜A087086 および 094680、094688、095341、095439、095443、095447、096315、096400、096404、096578、096849、 096953、096974、096999、097016、097028、097069乗用車セダン、モデル・イヤー 85 年 シャーシ A087087 以降
126.022 => 280 SE JAPAN
M: 110987, 110989
GA: 722300, 722307
LG: 765706

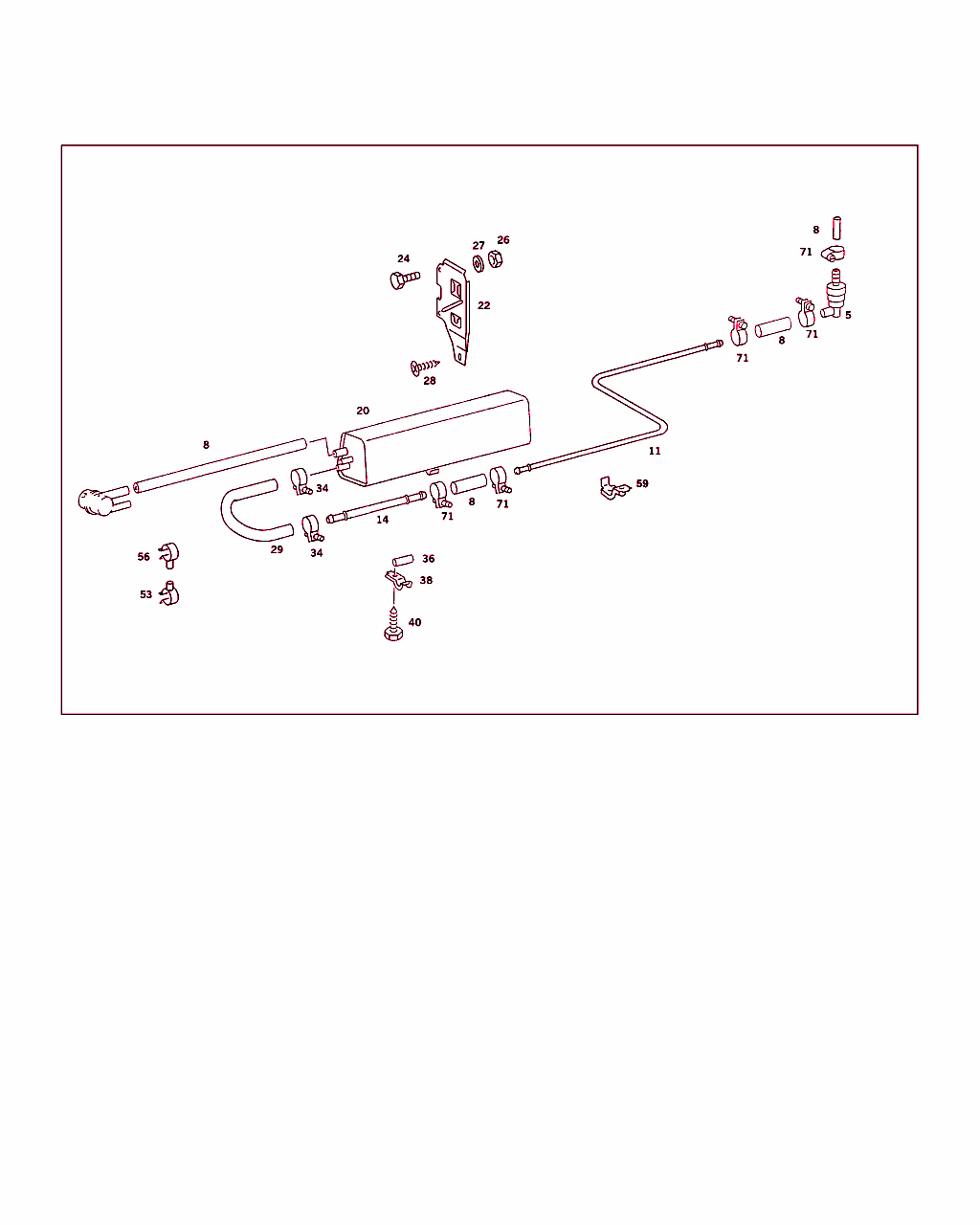

Schema

B47060000152.930111

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 107 470 05 93
バルブ

これに変更 A 107 470 09 93 		-
5 A 107 470 09 93
バルブ
(ベンチレーション・バルブ)

♦ 以下から選択できます A 123 470 03 93 		001
5 A 123 470 03 93
バルブ
(ベンチレーション・バルブ)

♦ 以下から選択できます A 107 470 09 93 		001
8 A 114 476 20 26
ホース

これに変更 A 114 997 18 82
• +002 A 001 997 69 90 		-
8 A 114 997 18 82
ホース

これに変更 N 916030 000527 		-
8 N 916030 000527
ホース
タンク・ベンチレーション・パイプから ベンチレーション・バルブまで
80 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
8 N 916030 000527
ホース
ベンチレーション・バルブ/ リヤ・ベンチレーション・ライン
80 MM 		001
8 N 916030 000527
ホース
フロント・ベンチレーション・ライン /リヤ・ベンチレーション・ライン
120 MM 		001
8 N 916030 000527
ホース
チャコール・フィルタからパージ・バルブへ
125 MM 		001
11 A 126 471 15 15
ベンチレーション・パイプ

これに変更 A 126 471 49 15 		-
11 A 126 471 49 15
ベンチレーション・パイプ

これに変更 A 000 429 08 01 		-
11 A 000 429 08 01
ライン
後部 		001
14 A 126 471 14 15
ベンチレーション・パイプ

これに変更 A 126 471 26 15 		-
14 A 126 471 26 15
ベンチレーション・パイプ

これに変更 A 126 471 50 15 		-
14 A 126 471 50 15
ベンチレーション・パイプ
フロント 		001
20 A 123 470 02 59
チャコール・フィルタ 001
22 A 126 471 04 41
ブラケット 001
24 N 000933 006103
ボルト

これに変更 N 304017 006018 		-
24 N 304017 006018
ボルト 002
26 N 000934 006024
ナット 002
27 N 000125 006421
ディスク 002
28 N 914128 006200
鉄板ビス 001
29 A 107 476 24 26
ホース

これに変更 A 201 997 08 52 		-
29 A 201 997 08 52
ホース
チャコール・フィルタから ベンチレーション・ラインまで
190 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
34 N 916002 015100
クランプ
チャコール・フィルタから ベンチレーション・ラインまで 		002
36 N 073379 008100
ホース
サイド・メンバ/ベンチレーション・ライン
30 MM 		002
38 A 108 995 05 20
クランプ 001
40 N 007976 006203
鉄板ビス 001
53 A 110 995 01 65
クランプ NB
56 A 110 995 03 65
クランプ

これに変更 A 000 476 04 36 		-
56 A 110 995 00 65
クランプ

これに変更 A 000 476 04 36 		-
56 A 000 476 04 36
ブラケット NB
59 N 916033 012100
クランプ
ベンチレーション・ライン / タンク・ベンチレーション・ パイプ
TO 114 476 20 26 		006
71 A 001 997 69 90
連結ピース
ベンチレーション・ライン / タンク・ベンチレーション・ パイプ
TO 114 997 18 82 		NB
