PASSENGER CAR,SEDAN
124.031 => 300 E-24, AMG 300 E 3.4
M: 104980
GM: 717450
GA: 722359, 722501

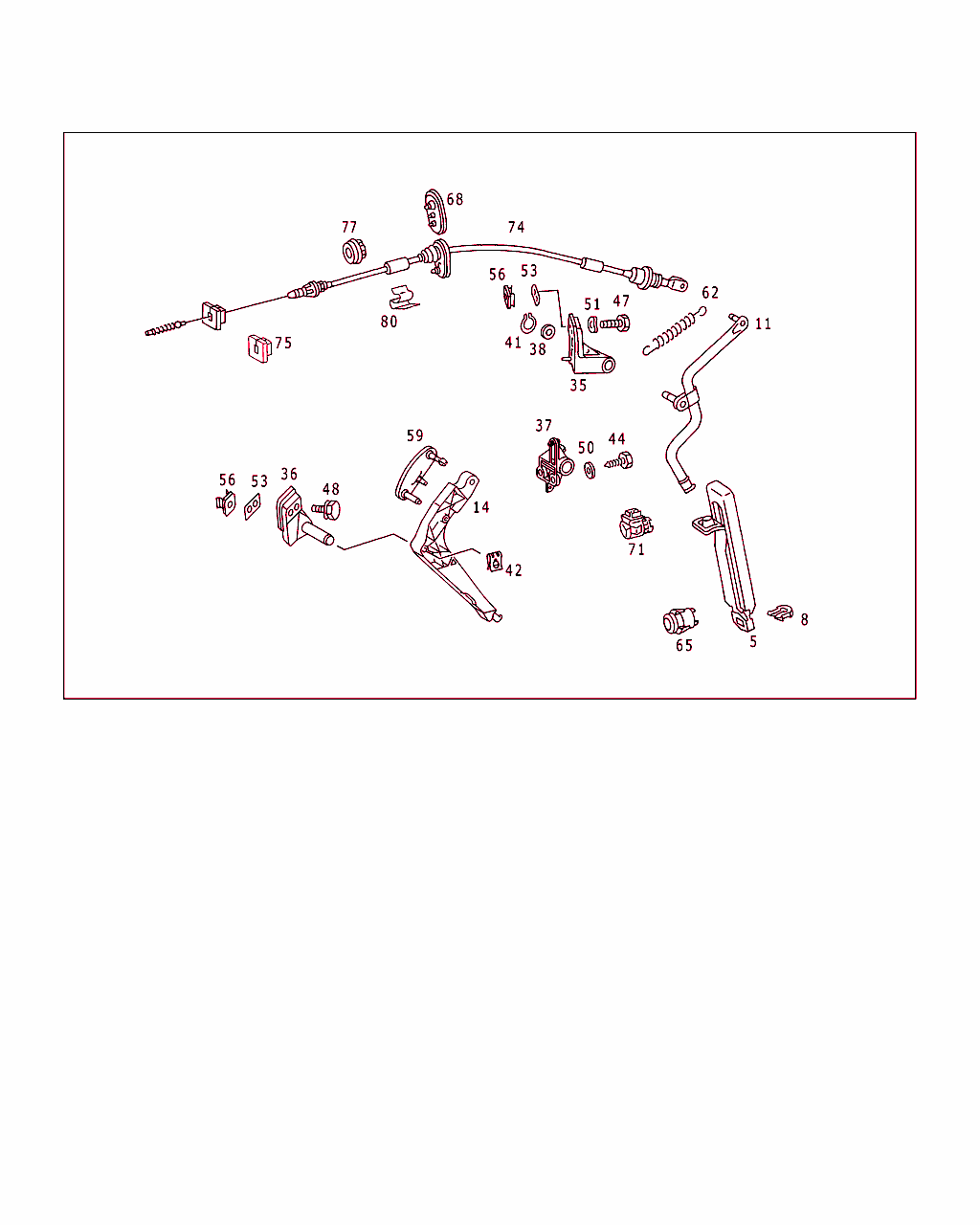

Schema

B30015000012.010517

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 126 300 05 04
アクセル・ペダル 001
8 A 124 988 86 78
クリップ
アクセル・ペダル / ブラケット 		001
11 A 124 300 02 25
レバー
アクセル・ペダル

ﾌｯﾄﾉｰﾄ解説
[014]
ｼｬｼﾅﾝﾊﾞNo.以前: B 838714,J 003392
[402]
NO LONGER AVAILABLE
 		001 LA
11 A 124 300 04 25
レバー
アクセル・ペダル 		001 LM
11 A 124 300 03 25
レバー

これに変更 A 124 300 21 25
• +001 A 201 301 03 18
• +001 A 129 993 08 10

ﾌｯﾄﾉｰﾄ解説
[414]
THE OLD PART MUST NO LONGER BE INSTALLED
 		- R
11 A 124 300 21 25
レバー
アクセル・ペダル 		001 R
14 A 124 301 14 20
レバー
アクセル・ペダル

ﾌｯﾄﾉｰﾄ解説
[015]
ｼｬｼﾅﾝﾊﾞNo.以降: B 838715,J 003393
 		001 L
35 A 124 301 03 18
ベアリング
アクセル・ペダル・マウント

ﾌｯﾄﾉｰﾄ解説
[014]
ｼｬｼﾅﾝﾊﾞNo.以前: B 838714,J 003392
 		001 LA
35 A 124 301 04 18
ベアリング
アクセル・ペダル・マウント 		001 LM
36 A 140 300 02 13
ベアリング
アクセル・ペダル・マウント

ﾌｯﾄﾉｰﾄ解説
[015]
ｼｬｼﾅﾝﾊﾞNo.以降: B 838715,J 003393
 		001 L
37 A 201 301 02 18
ベアリング
アクセル・ペダル・マウント
TO 124 300 03 25 		001 R
37 A 201 301 03 18
ベアリング
アクセル・ペダル・マウント
TO 124 300 21 25 		001 R
38 N 000988 013100
サポート・ディスク
アクセル・ペダル・マウント

ﾌｯﾄﾉｰﾄ解説
[014]
ｼｬｼﾅﾝﾊﾞNo.以前: B 838714,J 003392
 		001 L
38 N 000988 013100
サポート・ディスク
アクセル・ペダル・マウント 		001 R
41 N 000471 012001
スナップ・リング
アクセル・ペダル・マウント

ﾌｯﾄﾉｰﾄ解説
[014]
ｼｬｼﾅﾝﾊﾞNo.以前: B 838714,J 003392
 		001 L
41 N 000471 012001
スナップ・リング
アクセル・ペダル・マウント 		001 R
42 N 912007 006003
クリップ
アクセル・ペダル・レバー / マウント

ﾌｯﾄﾉｰﾄ解説
[015]
ｼｬｼﾅﾝﾊﾞNo.以降: B 838715,J 003393
 		001 L
44 N 007976 006208
鉄板ビス
ファイヤウォールに取り付けるマウント 		002 R
47 N 304017 006020
6角ボルト
ファイヤウォールに取り付けるマウント

ﾌｯﾄﾉｰﾄ解説
[014]
ｼｬｼﾅﾝﾊﾞNo.以前: B 838714,J 003392
 		002 L
48 N 914005 006046
ワッシャ付きボルト
ファイヤウォールに取り付けるマウント

ﾌｯﾄﾉｰﾄ解説
[015]
ｼｬｼﾅﾝﾊﾞNo.以降: B 838715,J 003393
 		002 L
50 N 000125 006421
ウインドウ
ファイヤウォールに取り付けるマウント

これに変更 N 000125 006449 		002 R
50 N 000125 006449
ウインドウ
ファイヤウォールに取り付けるマウント 		002 R
51 N 000137 006204
スプリングワッシャ
ファイヤウォールに取り付けるマウント

ﾌｯﾄﾉｰﾄ解説
[014]
ｼｬｼﾅﾝﾊﾞNo.以前: B 838714,J 003392
 		002 L
53 A 124 301 00 80
シーリング・リング
ファイヤウォールに取り付けるマウント 		001 L
56 A 001 990 67 91
ナット・ホルダ
ファイヤウォールに取り付けるマウント 		002 L
59 A 124 300 16 25
レバー

ﾌｯﾄﾉｰﾄ解説
[015]
ｼｬｼﾅﾝﾊﾞNo.以降: B 838715,J 003393
[409]
TO BE ADAPTED DURING ASSEMBLY
 		001 L
62 A 124 993 10 10
スプリング
アクセル・ペダル

ﾌｯﾄﾉｰﾄ解説
[014]
ｼｬｼﾅﾝﾊﾞNo.以前: B 838714,J 003392
 		001 L
62 A 124 993 10 10
スプリング
アクセル・ペダル
TO 124 300 03 25 		001 R
62 A 129 993 08 10
スプリング
アクセル・ペダル
TO 124 300 21 25 		001 R
62 A 110 993 17 10
スプリング
アクセル・ペダル

ﾌｯﾄﾉｰﾄ解説
[015]
ｼｬｼﾅﾝﾊﾞNo.以降: B 838715,J 003393
 		001 L
65 A 124 300 01 41
ストッパ
アクセル・ペダル 		001 M
68 A 124 997 38 81
グロメット
左パーティション・ウォールを貫通するケーブル 		001 RM
71 A 002 545 22 14
スイッチ
(キック・ダウン・スイッチ) 		001 A
74 A 124 300 15 30
ワイヤ

♦ 以下から選択できます A 124 300 16 30 		001 L
74 A 124 300 16 30
ケーブル

♦ 以下から選択できます A 124 300 15 30 		001 L
74 A 124 300 56 30
ワイヤ 001 R
75 A 202 301 00 93
ガイド 001
77 A 201 301 02 85
ラバー・バッファ
ワイヤ・ケーブル / ファイア・ウォール 		001
