PASSENGER CAR,SEDAN
124.031 => 300 E-24, AMG 300 E 3.4
M: 104980
GM: 717450
GA: 722359, 722501

Schema

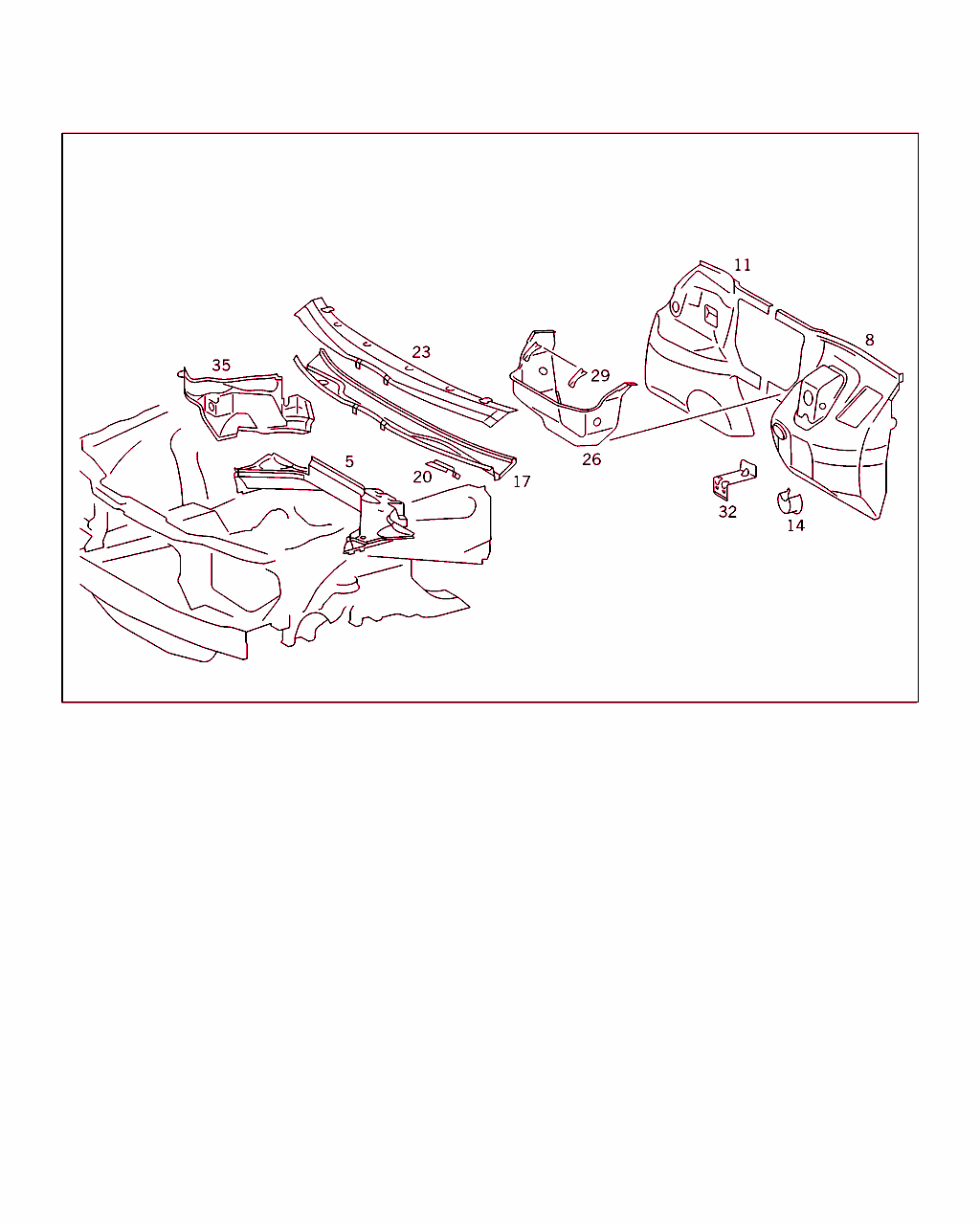

B62045000011.950517

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 620 00 34
サポート
サイド・メンバとファイヤウォールのあいだ 		001 L
5 A 124 620 07 34
サポート
サイド・メンバとファイヤウォールのあいだ 		001 R
8 A 124 620 29 08
ファイヤウォール
左 		001 L
8 A 124 620 31 08
ファイヤウォール
左 		001 R
11 A 124 620 32 08
ファイヤウォール
右 		001 L
11 A 124 620 30 08
ファイヤウォール
右 		001 R
14 A 126 626 00 53
カップ
キックダウン・スイッチ 		001
14 A 124 620 02 47
ポット
キックダウン・スイッチ 		001 R
17 A 124 620 27 86
キャリア
フロント・ウインドウ下部の下 		001 L
17 A 124 620 28 86
サポート
フロント・ウインドウ下部の下 		001 R
20 A 124 626 13 31
コンソール
ステアリング・コラム・チューブの固定 		001 L
20 A 124 626 14 31
コンソール
ステアリング・コラム・チューブの固定 		001 R
23 A 124 620 29 86
キャリア
フロント・ウインドウ上部の下 		001
26 A 124 620 00 04
パネル
インナ・センタ・ピース 		001 L
26 A 124 620 04 04
パネル
インナ・センタ・ピース 		001 R
29 A 124 620 23 14
ホルダー
ワイパ・サポート・プレート 		001
35 A 124 626 23 76
パーティション
左 		001 L
35 A 124 626 27 76
パーティション
左

これに変更 A 124 626 23 76 		001 R
35 A 124 626 23 76
パーティション
左

ﾌｯﾄﾉｰﾄ解説
[409]
TO BE ADAPTED DURING ASSEMBLY
 		001 R
35 A 124 626 22 76
パーティション
右

ﾌｯﾄﾉｰﾄ解説
[003]
WHEN ORDERING, PLEASE DO NOT FAIL TO FILL OUT THE FORM COMPLETELY, AND TO PUT IT ON FILE.
"ORDER FOR SPARE KEYS/LOCKING PARTS"
IN CASE OF CRIMINAL INVESTIGATIONS, YOU SHOULD AT ANY TIME BE ABLE TO GIVE DOCUMENTARY EVIDENCE.
[429]
THEFT-RELEVANT PART
 		001 L
35 A 124 626 24 76
パーティション
右

ﾌｯﾄﾉｰﾄ解説
[003]
WHEN ORDERING, PLEASE DO NOT FAIL TO FILL OUT THE FORM COMPLETELY, AND TO PUT IT ON FILE.
"ORDER FOR SPARE KEYS/LOCKING PARTS"
IN CASE OF CRIMINAL INVESTIGATIONS, YOU SHOULD AT ANY TIME BE ABLE TO GIVE DOCUMENTARY EVIDENCE.
[429]
THEFT-RELEVANT PART
 		001 R
