一覧

PASSENGER CAR,SEDAN
124.031 => 300 E-24, AMG 300 E 3.4
M: 104980
GM: 717450
GA: 722359, 722501

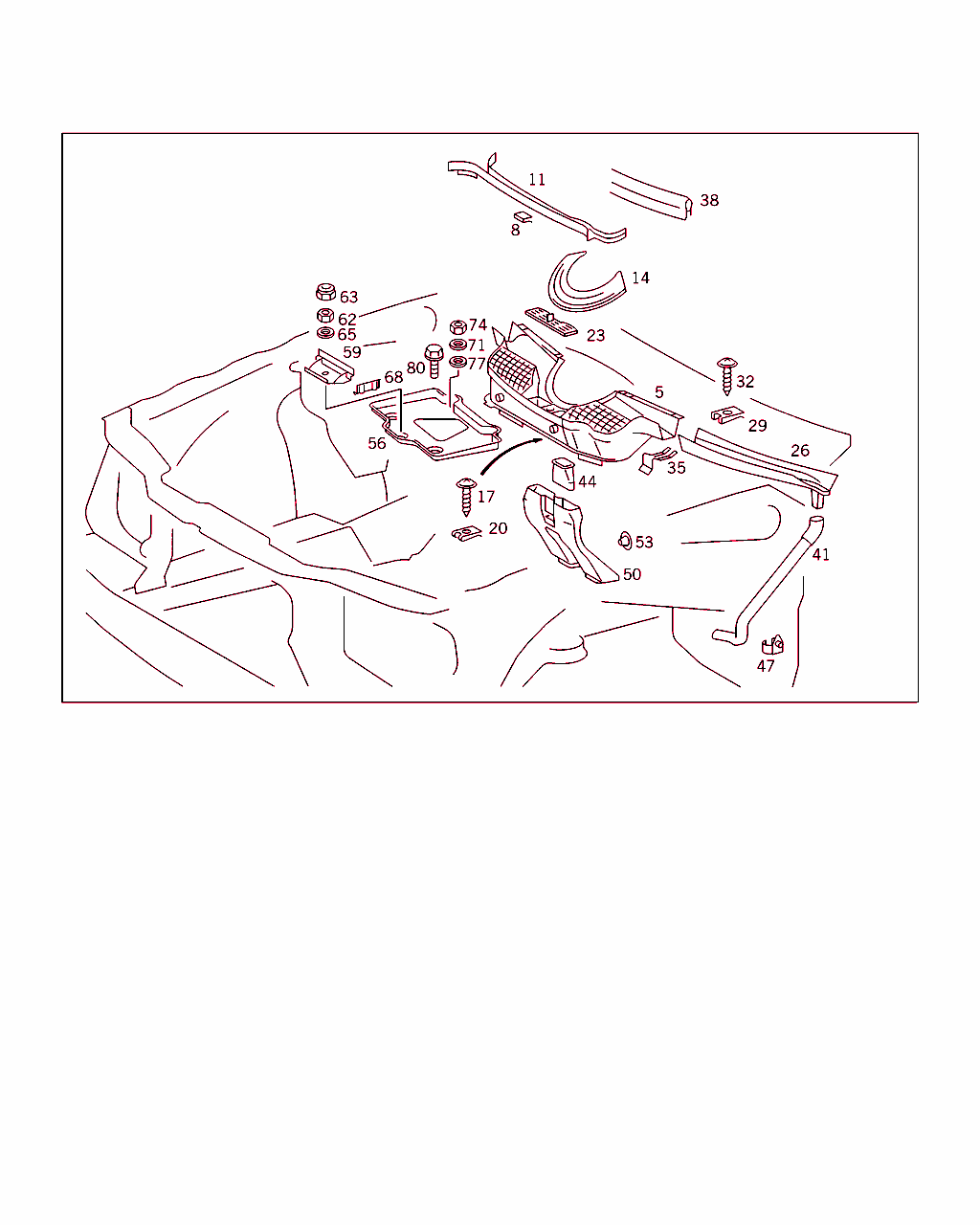

Schema

B62105000008.950517

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 620 09 78
パーティション
中央

ﾌｯﾄﾉｰﾄ解説
[006]
UP TO IDENT NO.:
B 960686
J 010952
[519]
NOT FOR AUSTRALIA
 		001
5 A 124 620 13 78
パーティション
中央

ﾌｯﾄﾉｰﾄ解説
[006]
UP TO IDENT NO.:
B 960686
J 010952
[520]
ONLY FOR AUSTRALIA CODE 625
 		001
5 A 124 620 42 78
パーティション
中央

ﾌｯﾄﾉｰﾄ解説
[007]
FROM IDENT NO.:
B 960687
J 010953
 		001
8 A 126 988 23 78
クリップ
GAS CONTROL TO PARTITION PANEL CENTER 		002 R
11 A 124 620 07 78
パーティション
上部、中央 		001
14 A 124 620 17 67
カバー
パーティション

ﾌｯﾄﾉｰﾄ解説
[006]
UP TO IDENT NO.:
B 960686
J 010952
 		001
14 A 124 626 20 30
カバー
パーティション

ﾌｯﾄﾉｰﾄ解説
[006]
UP TO IDENT NO.:
B 960686
J 010952
[520]
ONLY FOR AUSTRALIA CODE 625
 		002
17 N 914127 004204
鉄板ビス

これに変更 N 000000 000521 		-
17 N 000000 000521
鉄板ビス
パーティション中央 / ウインドウ・シールド下センタ・ピース 		002
20 A 140 994 10 45
ヒューズ
パーティション中央 / ウインドウ・シールド下センタ・ピース 		002
23 A 124 628 00 67
グリッド
パーティション 		001
26 A 124 620 25 67
カバー
フロント・ウインドウ左側の下のクロス・メンバ

ﾌｯﾄﾉｰﾄ解説
[006]
UP TO IDENT NO.:
B 960686
J 010952
 		001 L
26 A 124 628 33 07
カバー
フロント・ウインドウ左側の下のクロス・メンバ

ﾌｯﾄﾉｰﾄ解説
[007]
FROM IDENT NO.:
B 960687
J 010953
 		001 L
26 A 124 620 29 67
カバー
フロント・ウインドウ左側の下のクロス・メンバ

ﾌｯﾄﾉｰﾄ解説
[006]
UP TO IDENT NO.:
B 960686
J 010952
 		001 R
26 A 124 620 39 67
カバー
フロント・ウインドウ左側の下のクロス・メンバ

ﾌｯﾄﾉｰﾄ解説
[007]
FROM IDENT NO.:
B 960687
J 010953
 		001 R
26 A 124 620 30 67
カバー
/ フロント・ウインドウ下、クロス・メンバ、右

ﾌｯﾄﾉｰﾄ解説
[006]
UP TO IDENT NO.:
B 960686
J 010952
 		001 L
26 A 124 620 27 67
カバー
/ フロント・ウインドウ下、クロス・メンバ、右

ﾌｯﾄﾉｰﾄ解説
[007]
FROM IDENT NO.:
B 960687
J 010953
 		001 L
26 A 124 620 26 67
カバー
/ フロント・ウインドウ下、クロス・メンバ、右

ﾌｯﾄﾉｰﾄ解説
[006]
UP TO IDENT NO.:
B 960686
J 010952
 		001 R
26 A 124 628 34 07
カバー
/ フロント・ウインドウ下、クロス・メンバ、右

ﾌｯﾄﾉｰﾄ解説
[007]
FROM IDENT NO.:
B 960687
J 010953
 		001 R
29 A 002 994 39 45
ばね板ナット
カバー / センタ・パーティション・ウォール・クロス・メンバ 		006
32 N 007981 004258
鉄板ビス
カバー / センタ・パーティション・ウォール・クロス・メンバ 		006
35 A 124 628 02 28
コネクタ
左右カバー /センタ・パーティション・ウォール 		002
38 A 124 628 52 98
ウェザ・ストリップ
/ パーティション、左および右、および 上部、中央
1715 MM

ﾌｯﾄﾉｰﾄ解説
[409]
TO BE ADAPTED DURING ASSEMBLY
 		001
38 A 124 628 52 98
ウェザ・ストリップ
カバー上、左および右、 パーティション、中央下
1715 MM

ﾌｯﾄﾉｰﾄ解説
[409]
TO BE ADAPTED DURING ASSEMBLY
 		001
41 A 124 628 01 94
ホース
左ウォータ・ドレン 		001
41 A 124 628 03 94
ホース
右ウォータ・ドレン 		001
44 A 124 628 00 69
ウォータ・ドレン
フロント・ウインドウの下 		002
47 A 124 832 00 14
ホルダー
ウォータ・ドレン・ホース / ホイール・ハウス用 		002
50 A 124 628 00 72
ガイド・フィン
フロント・ウインドウの下 		001
53 A 001 988 13 81
プッシュ・ボタン
リーディング・パネル / 補強材 		001
56 A 201 626 04 45
バッテリ・フレーム
バッテリ
62-92 AH 		001 L
56 A 124 620 09 18
フレーム
バッテリ
62-72 AH 		001 R
59 A 124 626 00 42
取付けレール
フロント・バッテリ・フレーム 		001
62 N 000934 006007
ナット
フロント・バッテリ・フレーム

ﾌｯﾄﾉｰﾄ解説
[008]
ｼｬｼﾅﾝﾊﾞNo.以前:  B 754078
 		001
63 N 913017 008000
ナット
フロント・バッテリ・フレーム

ﾌｯﾄﾉｰﾄ解説
[009]
ｼｬｼﾅﾝﾊﾞNo.以降:  B 754079
 		001
65 N 009021 006208
ウインドウ
フロント・バッテリ・フレーム

ﾌｯﾄﾉｰﾄ解説
[008]
ｼｬｼﾅﾝﾊﾞNo.以前:  B 754078
 		001
68 A 201 626 00 14
ホルダー
サイド・バッテリ・フレーム 		001
71 N 009021 006208
ウインドウ
バッテリ・フレーム / ファイヤ・ウォール 		002
74 N 000934 006007
ナット
バッテリ・フレーム / ファイヤ・ウォール 		002
77 A 115 997 10 40
シール・リング

これに変更 A 201 987 02 41 		-
77 A 201 987 02 41
ラバー・リング
バッテリ・フレーム / ファイヤ・ウォール 		002
