PASSENGER CAR,SEDAN
124.031 => 300 E-24, AMG 300 E 3.4
M: 104980
GM: 717450
GA: 722359, 722501

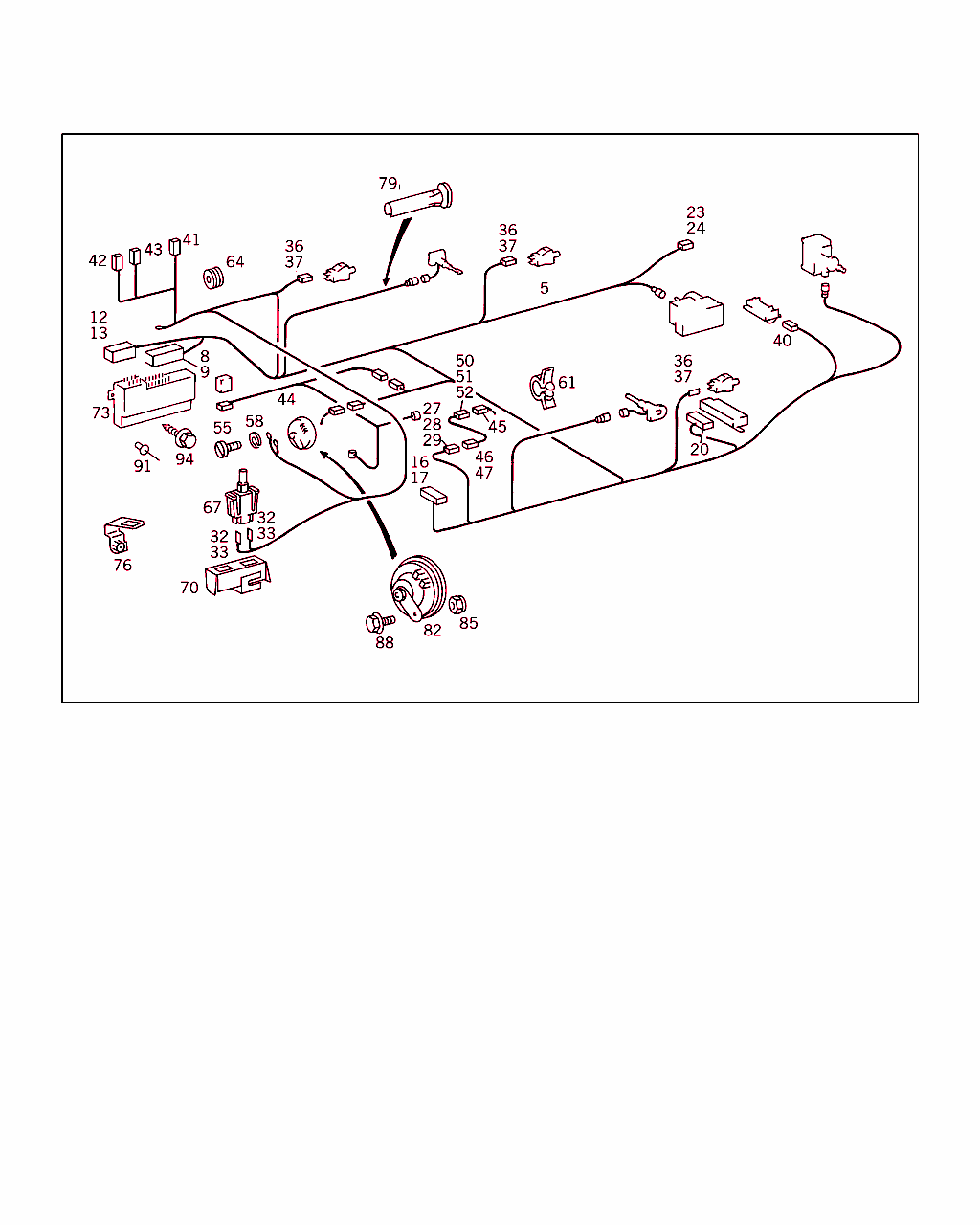

Schema

B82540000023.950517

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 440 62 08
ケーブル・ハーネス
盗難防止警報装置 		001 L
5 A 124 440 67 08
ケーブル・ハーネス
盗難防止警報装置 		001 R
8 A 019 545 29 28
ハウジング
盗難防止警報装置コントロール・ユニット 		001
9 A 019 545 31 28
クラッチ
TO 019 545 29 28 		001
12 A 009 545 16 28
ハウジング
盗難防止警報装置コントロール・ユニット 		001
13 A 009 545 17 28
カバー
TO 009 545 16 28 		001
16 A 013 545 32 28
ハウジング
マルチポイント・コネクタ 		001
17 A 002 545 99 26
コンタクト・ソケット
2.5 MM 		NB
20 A 017 545 19 28
ハウジング
コンフォート・オペレーション・コントロール・ユニット 		001
23 A 012 545 83 28
ハウジング
REAR PLUG CONNECTION 		001
23 A 012 545 83 28
ハウジング
トランク・ゲート・ロック 		001
24 A 003 545 06 26
コンタクト・ソケット
2.5 MM 		NB
27 A 013 545 89 28
中間プラグ
ストップ・ランプ・スイッチ 		001
28 A 014 545 04 28
中間プラグ
TO 013 545 89 28 		001
29 A 010 545 52 28
ソケット・スリーブ
TO 013 545 89 28 		NB
32 A 002 545 92 26
ハウジング
コンタクト・スイッチ 		NB
33 A 002 545 95 26
フラット・ソケット・スリーブ
TO 002 545 92 26; 0,5-1,0 MM2 		NB
33 A 004 545 06 26
フラット・ソケット・スリーブ
TO 002 545 92 26; 1,5-2,5 MM2 		NB
36 A 000 546 12 45
コネクタ・ハウジング
ドア・コンタクト・スイッチ 		NB
37 A 007 545 71 28
プラグ
TO 000 546 12 45 		NB
40 A 003 545 13 26
ソケット
トランク・ルーム・ランプ 		001
45 A 124 540 24 08
ライン
ブレーキ・ランプ・スイッチからカップリングへ 		001 L
46 A 011 545 71 28
ハウジング 001
47 A 003 545 26 26
コンタクト・ソケット
4 MM 		002
50 A 013 545 89 28
中間プラグ
ストップ・ランプ・スイッチ 		001
51 A 014 545 04 28
中間プラグ
TO 013 545 89 28 		001
52 A 010 545 52 28
ソケット・スリーブ
4 MM 		002
55 N 000084 004174
ボルト
電気ケーブル / ホーン 		002
58 N 912004 004102
ロック・ワッシャ
電気ケーブル / ホーン 		002
61 A 000 995 68 44
クランプ
電気ケーブル / ドア・インナ・プレート 		010
64 A 110 997 12 81
ラバー・グロメット
ELECTRIC CABLE THRU PARTITION PANEL 		001
67 A 201 820 21 10
スイッチ
静止コンタクト付き、エンジン・ルームおよび インストルメント・パネル用 		001
67 A 201 820 21 10
スイッチ
ON RIGHT HINGE AND ON REAR LID 		002
70 A 124 545 67 40
ホルダー
ENGINE HOOD CONTACT TO FRONT WHEELHOUSE 		001
73 A 126 820 23 26
コントロールユニット
赤外線クロージング・システムの場合以外

ﾌｯﾄﾉｰﾄ解説
[033]
INAPPLICABLE TO SWITZERLAND
[063]
ｼｬｼﾅﾝﾊﾞNo.以前:
B 859136
J 003392
 		001
73 A 124 820 14 26
コントロールユニット
赤外線クロージング・システムの場合以外

ﾌｯﾄﾉｰﾄ解説
[034]
ONLY FOR SWITZERLAND
[063]
ｼｬｼﾅﾝﾊﾞNo.以前:
B 859136
J 003392
 		001
76 A 201 820 10 14
ホルダー
エンジン・フード・コンタクト・スイッチ 		001
79 A 201 822 10 14
ホルダー
ケーブル・コネクタ / 左右 フロント 		002
82 A 124 820 27 26
HORN 001
85 N 913013 008000
ナット
ホーン 		001
88 N 007985 004123
ボルト
ホーン 		002
91 A 000 990 34 92
スプレッド・リベット
コントロール・ユニット / レッグ・サポート 		002
94 N 914128 004203
鉄板ビス
コントロール・ユニット / マウンティング・プレート 		002
