STATION WAGON
FROM IDENT NO. F 122359 ALSO INSTALLEDON
F 107945,F 112070,F 112408,F 112542
124.090 => 300 TE
M: 103983
GM: 717433
GA: 722358

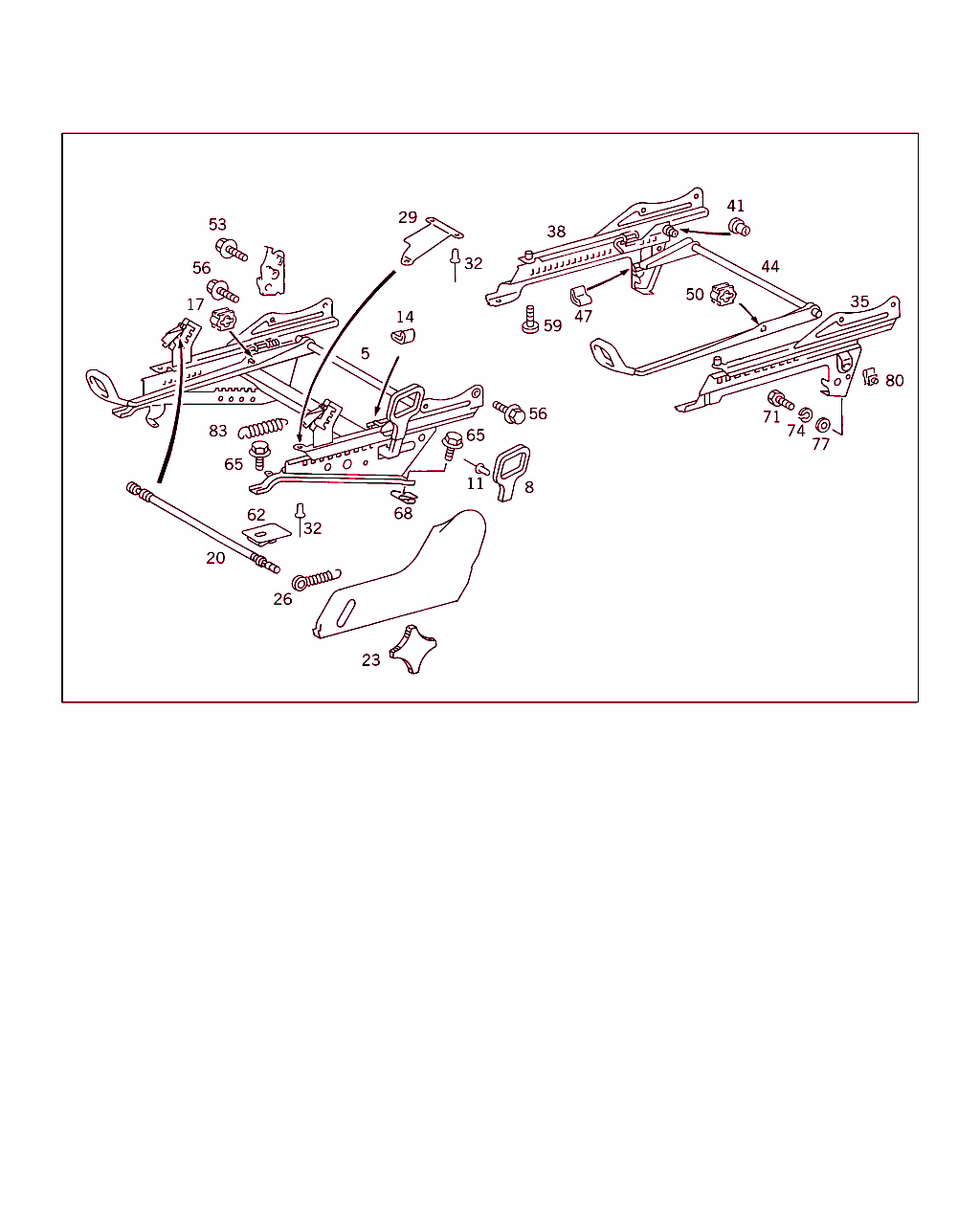

Schema

B91090000044.950517

[image]

B91090000266.031209

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 940 27 64
パワー・シート
左、高さ調整付き 		001
5 A 124 940 28 64
パワー・シート
右、高さ調整付き 		001
8 A 124 919 01 60
グリップ
左シート高さ調整機構 		001
8 A 124 919 02 60
グリップ
右シート高さ調整機構 		001
11 A 001 990 83 97
リベット 001 L
11 A 001 990 83 97
リベット 002 R
14 A 201 919 00 14
ホルダー 002
14 A 201 919 00 14
ホルダー 002 R
17 A 201 919 01 28
ブッシュ 002
17 A 201 919 01 28
ブッシュ 002 R
20 A 124 910 00 98
シャフト
傾斜角度調整 		002
23 A 202 919 00 88
ハンド・ホイール
傾斜角度調整 		002
26 A 124 910 00 28
スプリング
傾斜角度調整 		004
29 A 124 919 03 64
スプリング
左 		001
29 A 124 919 04 64
スプリング
右 		001
32 A 001 990 84 97
リベット 003 L
32 A 001 990 84 97
リベット 006 R
35 A 124 910 25 89
ガイド・レール
左、高さ調整なし 		001 L
38 A 124 910 26 89
ガイド・レール
右、高さ調整なし 		001 L
41 A 124 919 03 28
マウント・ブッシュ 002
44 A 124 910 04 05
アレスタ
右運転席シート 		001 L
47 A 201 919 00 14
ホルダー 002
50 A 201 919 01 28
ブッシュ 002
53 N 914130 008102
ボルト
ガイド・レール / 運転席バックレスト・フレーム 		002
56 A 201 990 04 22
ボルト
ガイド・レール / 運転席バックレスト・フレーム 		006
59 A 123 990 08 22
ボルト
ガイド・レール / 運転席クッション、右
M6 X 14 		002 L
65 A 140 990 11 22
ボルト
運転席シート / クロス・メンバ 		004
65 A 140 990 11 22
ボルト
運転席シート / リヤ・コンソール 		004
68 A 001 990 28 91
プラグイン・ナット
運転席シート / クロス・メンバ 		004
68 A 001 990 28 91
プラグイン・ナット
運転席シート / リヤ・コンソール 		004
71 N 000933 006130
ボルト
助手席シート / トンネル 		001 L
74 N 912004 006102
ロック・ワッシャ
助手席シート / トンネル 		001 L
77 N 000125 006421
ウインドウ
助手席シート / トンネル

これに変更 N 000125 006449 		001 L
77 N 000125 006449
ウインドウ
助手席シート / トンネル 		001 L
80 A 000 990 88 91
クリップ・ナット
助手席シート / トンネル 		001 L
83 A 201 910 01 28
スプリング
高さ調整装置 		002 L
83 A 201 910 01 28
スプリング
高さ調整装置 		004 R
105 A 124 940 53 64
シート調整
電気部品、左

ﾌｯﾄﾉｰﾄ解説
[030]
ｼｬｼﾅﾝﾊﾞNo.以前: F 149520
[402]
NO LONGER AVAILABLE
 		001
105 A 124 940 73 64
シート調整
電気部品、左

ﾌｯﾄﾉｰﾄ解説
[031]
ｼｬｼﾅﾝﾊﾞNo.以降: F 149521
 		001
105 A 124 940 54 64
シート調整
電気部品、右

ﾌｯﾄﾉｰﾄ解説
[030]
ｼｬｼﾅﾝﾊﾞNo.以前: F 149520
 		001
105 A 124 940 74 64
シート調整
電気部品、右

ﾌｯﾄﾉｰﾄ解説
[031]
ｼｬｼﾅﾝﾊﾞNo.以降: F 149521
 		001
105 A 124 940 55 64
シート調整
電動、プログラミング付き、左

ﾌｯﾄﾉｰﾄ解説
[030]
ｼｬｼﾅﾝﾊﾞNo.以前: F 149520
 		001
105 A 124 940 77 64
パワー・シート
電動、プログラミング付き、左

ﾌｯﾄﾉｰﾄ解説
[031]
ｼｬｼﾅﾝﾊﾞNo.以降: F 149521
 		001
105 A 124 940 56 64
シート調整
電動、プログラミング付き、右

ﾌｯﾄﾉｰﾄ解説
[030]
ｼｬｼﾅﾝﾊﾞNo.以前: F 149520
 		001
105 A 124 940 78 64
シート調整
電動、プログラミング付き、右

ﾌｯﾄﾉｰﾄ解説
[031]
ｼｬｼﾅﾝﾊﾞNo.以降: F 149521
 		001
105 A 124 940 57 64
シート調整
電動、プログラミング付き、左、 ステアリング・コラム調整の場合

ﾌｯﾄﾉｰﾄ解説
[030]
ｼｬｼﾅﾝﾊﾞNo.以前: F 149520
[060]
NOT FOR SAUDI-ARABIA
 		001
105 A 124 940 77 64
パワー・シート
電動、プログラミング付き、左、 ステアリング・コラム調整の場合

ﾌｯﾄﾉｰﾄ解説
[031]
ｼｬｼﾅﾝﾊﾞNo.以降: F 149521
[060]
NOT FOR SAUDI-ARABIA
 		001
105 A 124 940 58 64
シート調整
電動、プログラミング付き、右、 ステアリング・コラム調整の場合

ﾌｯﾄﾉｰﾄ解説
[030]
ｼｬｼﾅﾝﾊﾞNo.以前: F 149520
 		001
105 A 124 940 78 64
シート調整
電動、プログラミング付き、右、 ステアリング・コラム調整の場合

ﾌｯﾄﾉｰﾄ解説
[031]
ｼｬｼﾅﾝﾊﾞNo.以降: F 149521
 		001
108 A 124 910 43 77
シート調整
左運転席の電動式 高さ調整 		001
108 A 124 910 44 77
シート調整
右運転席の電動式 高さ調整 		001
111 A 201 919 17 20
カバー
モータ/高さ調整 		002
114 A 124 910 17 89
ガイド・レール
左シート、左:パワー・シート の場合 		001
114 A 124 910 16 89
ガイド・レール
右シート、左: パワー・ シートの場合 		001
117 A 124 910 15 89
ガイド・レール
左シート、右:パワー・シート の場合 		001
117 A 124 910 18 89
ガイド・レール
右シート、右: パワー・ シートの場合 		001
120 A 124 910 06 96
接続
(コネクティング・ロッド) 		002
123 A 124 919 01 15
ピン 006
126 A 003 990 76 40
ウインドウ
高さ調整（外側）に 		002
129 A 000 990 64 40
ウインドウ
高さ調整（内側）に 		002
132 N 913013 008000
ナット
ベアリングに
M8 		008
135 A 000 990 23 50
ナット
ピンに 		006
138 N 914112 005003
ボルト
ガイド・レール / シート・フレーム
M5 X 10 		004
138 N 914114 006012
ボルト
ガイド・レール / シート・フレーム
M6 X 12 		004
141 N 913013 006001
ナット
ガイド・レール / シート・フレーム
M6 		004
144 A 000 990 16 04
ボルト
ベアリングに 		004
147 N 914114 008015
ボルト
コネクティング・ロッド 		004
150 A 124 919 04 98
シャフト 002
153 A 201 919 03 25
ガイド
外側 		002
156 A 201 919 01 25
ガイド
内側 		004
159 A 124 919 01 28
ブッシュ 002
162 N 006799 009002
ロック・ワッシャ 004
165 A 201 919 01 42
ベアリング 002
168 A 007 997 79 81
グロメット 004
171 A 000 990 95 22
ボルト
ベアリングに
M4 X 12 		002
174 A 201 990 04 22
ボルト
運転席バックレストおよびシート調整 / 運転席クッション
M8 X 16 		002
177 N 914130 006606
ボルト
シート調整
M6 X 30 		004
180 A 123 990 08 22
ボルト
ガイド・レール / シート・クッション
M6 X 14 		004
