STATION WAGON
FROM IDENT NO. F 122359 ALSO INSTALLEDON
F 107945,F 112070,F 112408,F 112542
124.190 => 300 TD
M: 603912
GM: 717433
GA: 722415

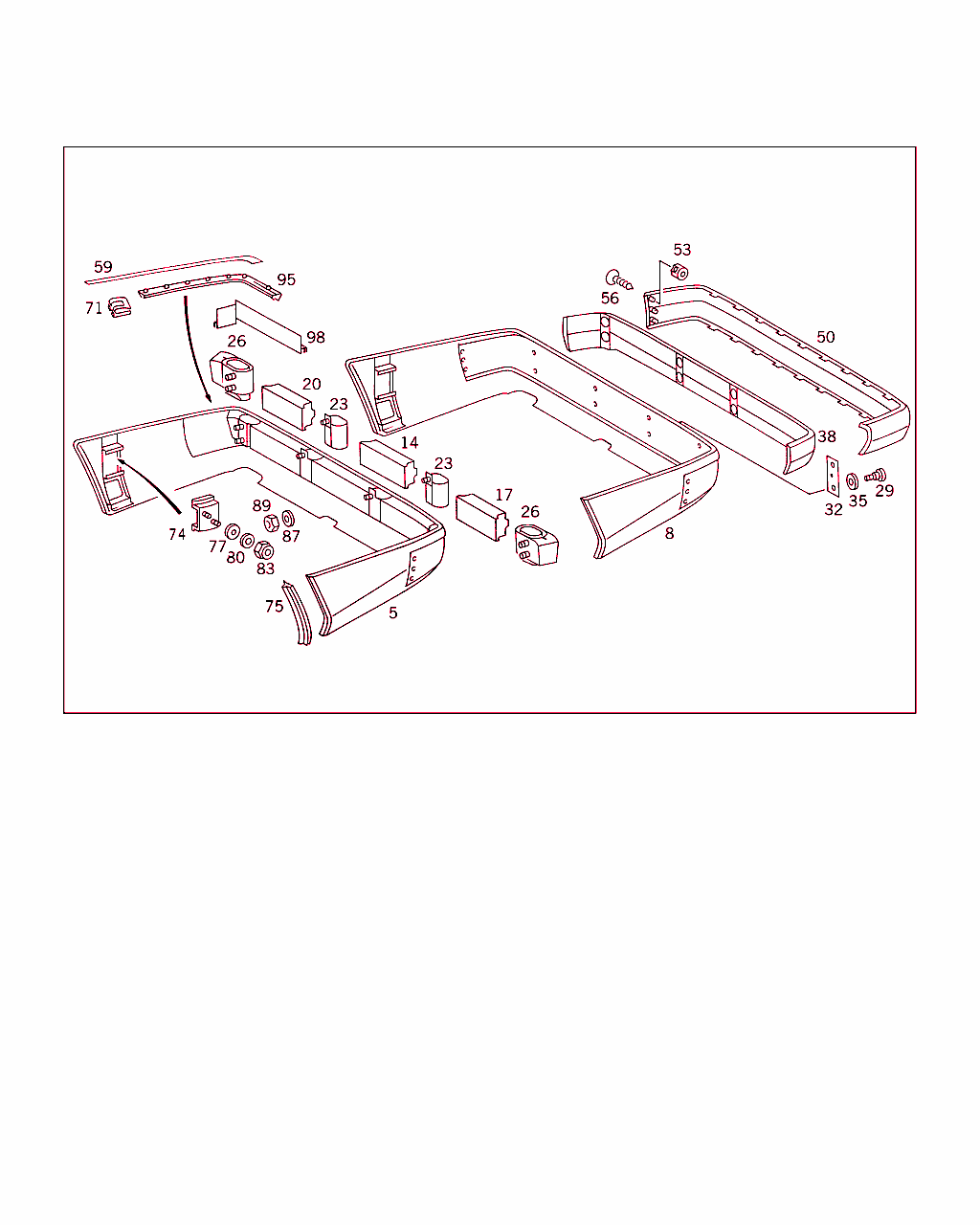

Schema

B88075000012.011115

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 880 17 71
リヤ・バンパ
カバー付き

ﾌｯﾄﾉｰﾄ解説
[010]
FOR COLOR NUMBERS AND PAINT CODES USED FOR OUTSIDE PARTS,SEE FOOTNOTE 901
[420]
TO BE PAINTED PRIOR TO INSTALLATION
 		001
8 A 124 880 14 40
パネル
リヤ・バンパ

ﾌｯﾄﾉｰﾄ解説
[010]
FOR COLOR NUMBERS AND PAINT CODES USED FOR OUTSIDE PARTS,SEE FOOTNOTE 901
[420]
TO BE PAINTED PRIOR TO INSTALLATION
 		001
14 A 124 885 11 37
インパクトアブソーバ
中央内側 		001
17 A 124 885 13 37
インパクトアブソーバ
リヤ左内側 		001
20 A 124 885 14 37
インパクトアブソーバ
右リヤ内側 		001
23 A 124 880 09 14
ホルダー
リヤ左右内側 		002
26 A 124 880 07 14
ホルダー
左外側 		001
26 A 124 880 08 14
ホルダー
右外側 		001
29 A 124 990 02 10
ボルト 008
32 A 124 885 24 11
プレート 004
35 A 201 990 02 40
ガスケット
クロス・メンバのバンパ 		006
38 A 124 885 10 37
インパクトアブソーバ
リヤ外側 		001
50 A 124 885 07 21
レール
リヤ・バンパ 		001
53 A 000 984 31 25
ナット
プロテクト・モール / パネル 		006
56 A 201 990 02 36
ボルト

これに変更 N 000000 000521 		-
56 N 000000 000521
鉄板ビス
プロテクト・モール / パネル 		006
59 A 124 880 15 36
ガイド・カバー
バンパ・パネル、左 		001
59 A 124 880 16 36
ガイド・カバー
バンパ・パネル、右 		001
71 A 124 988 90 78
スプリング・クリップ
バンパに取り付けるカバー 		016
74 A 124 880 01 30
ガイド
リヤ・フロア左側側部および右側側部に 		002
75 A 124 885 05 23
カバー
バンパ・パネル、左 		001
75 A 124 885 06 23
カバー
バンパ・パネル、右 		001
77 A 201 990 02 40
ガスケット
ガスケット / ?サイド・ガイド 		004
80 A 673 990 11 40
ウインドウ
サイド・ガイド / リヤ・フロア 		004
83 N 913004 006001
ナット

これに変更 N 910113 006000 		-
83 N 910113 006000
ヘキサゴン・ナット
サイド・ガイド / リヤ・フロア 		004
87 A 202 990 34 40
ウインドウ
クロス・メンバのバンパ 		006
89 N 304032 008006
ヘキサゴン・ナット
クロス・メンバのバンパ 		006
95 A 124 885 05 85
ウェザ・ストリップ
左 		001
95 A 124 885 06 85
ウェザ・ストリップ
右 		001
98 A 124 885 07 85
ウェザ・ストリップ
左 		001
98 A 124 885 08 85
ウェザ・ストリップ
右 		001
