乗用車セダン、モデル・イヤー 90 年 識別 No. B 065953 以降、他に取り付けられている場所は A 988279、A 998296、B 021675、B 023043 識別 No. B 281078 以前、例外は B 274576、B 276796、B 277339、B 277880、B 278370、B 278563、B 278607、B 278690 B 278772、B 278784、B 278845、B 278959、B 279035、B 279100、B 279125、B 279133 B 279159、B 279202、B 279557、B 280559、B 280848乗用車セダン、モデル・イヤー 91 年 識別 No. B 281079 以降、他に取り付けられている場所は B 274576、B 276796、B 277339、B 277880、B 278370、B 278563、B 278607、B 278690 B 278772、B 278784、B 278845、B 278959、B 279035、B 279100、B 279125、B 279133 B 279159、B 279202、B 279557、B 280559、B 280848 識別 No. B 547170 以前、例外は B 520696、B 523091、B 528952、B 529222、B 530715乗用車セダン、モデル・イヤー 92 年 識別 No. B 547171 以降、他に取り付けられている場所は B 520696、B 523091、B 528952、B 529222、B 530715
124.030 => 300 E JAPAN
M: 103983
GA: 722358

Schema

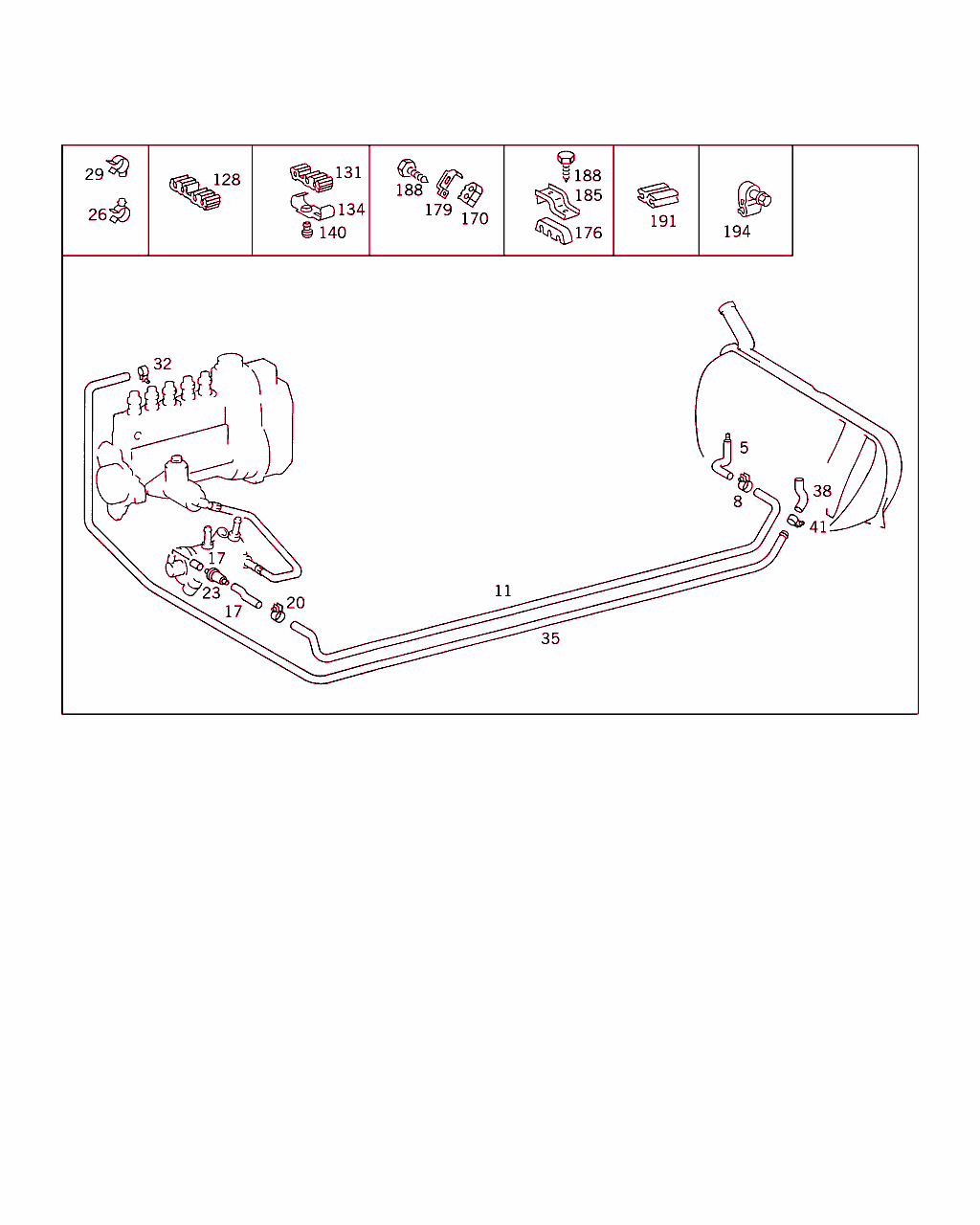

B47045000065.950524

[image]

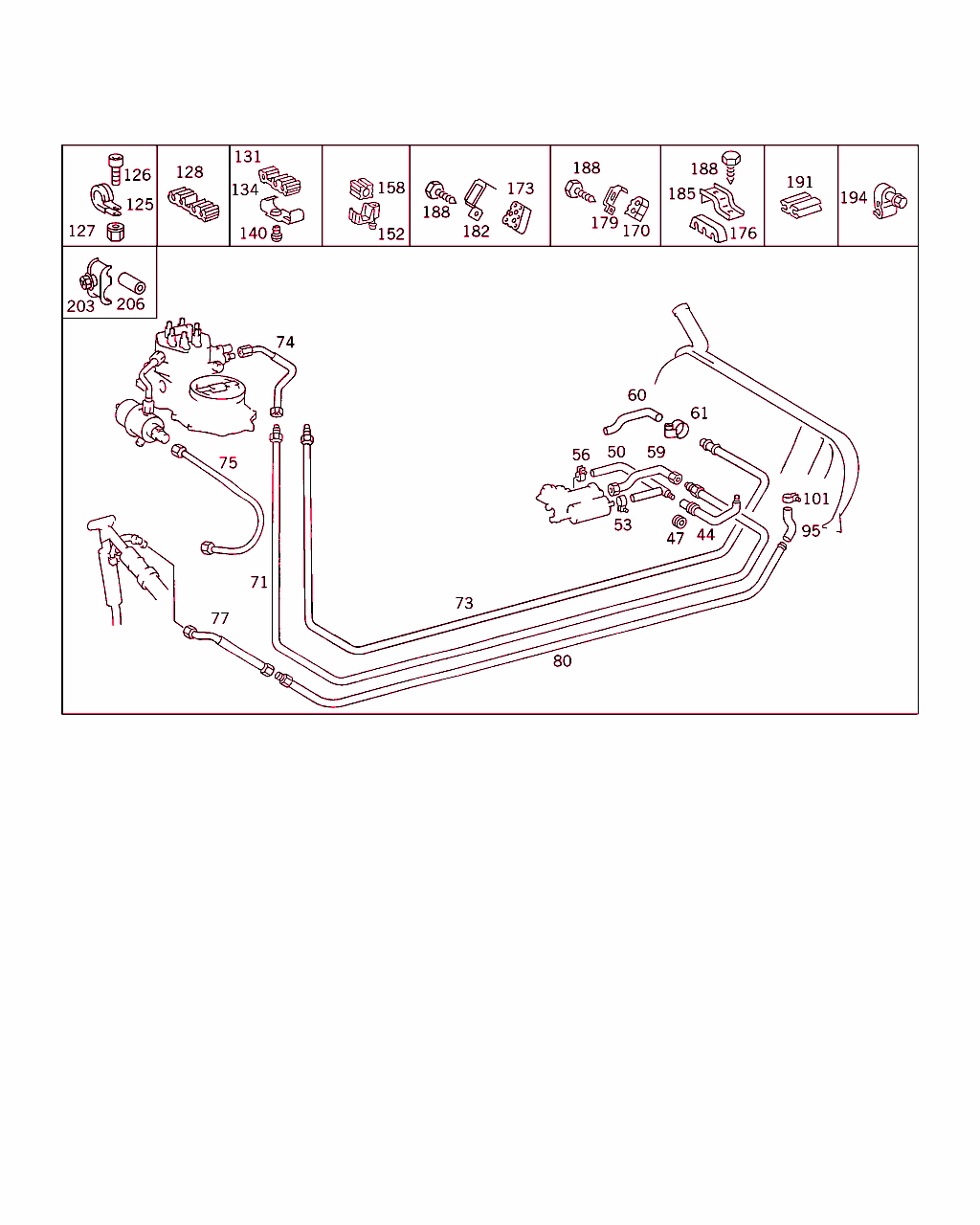

B47045000066.950728

[image]

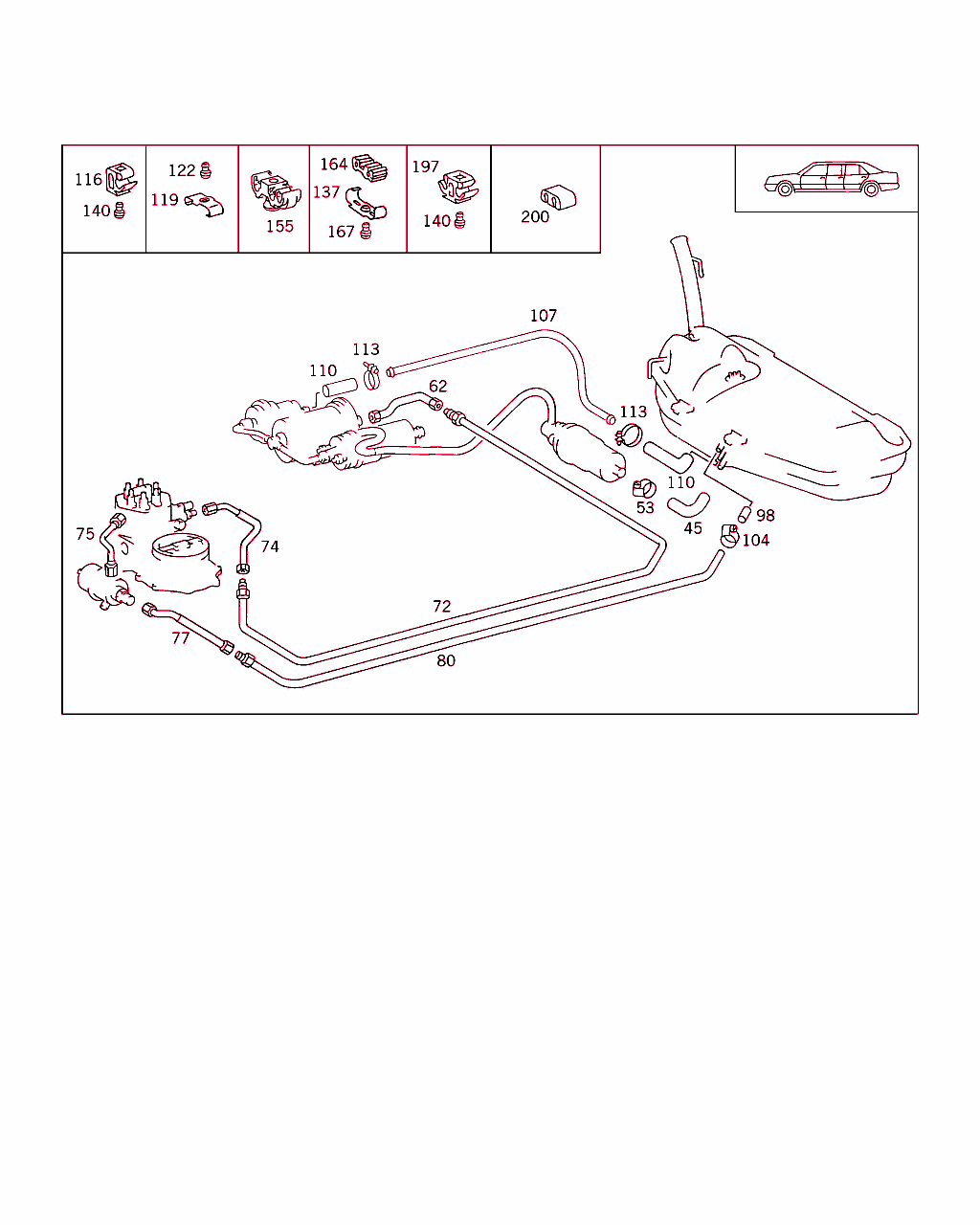

B47045000067.950524

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
44 A 124 470 29 75
フューエル・ホース

これに変更 A 124 470 40 75 		-
44 A 124 470 40 75
フューエル・ホース

これに変更 A 124 470 69 75 		-
44 A 124 470 69 75
フューエル・ホース
タンク・フィルタからフューエル・ポンプへ 		001
47 A 100 997 08 81
貫通グロメット 001
50 A 124 470 37 75
フューエル・ホース
フューエル・ポンプ / リザーバ 		001
53 N 916033 021100
クランプ 002
56 N 916033 011100
クランプ 001
59 A 124 470 27 75
フューエル・ホース

これに変更 A 124 470 80 75 		-
59 A 124 470 80 75
フューエル・ホース
フューエル・フィルタからフィード・ラインまで 		001
71 A 124 470 00 64
ライン

これに変更 A 124 320 96 72
• +002 A 180 990 00 66 		-
71 A 124 320 96 72
ライン
フィード・ライン

ﾌｯﾄﾉｰﾄ解説
[018]
ｼｬｼﾅﾝﾊﾞNo.以前: C 227244
 		001
74 A 124 470 10 75
フューエル・ホース
エンジンへのサプライ・ライン

ﾌｯﾄﾉｰﾄ解説
[006]
アクセレレーション・スキッド・コントロール (ASR) の場合以外
[008]
ｼｬｼﾅﾝﾊﾞNo.以前: B 213591
 		001
74 A 124 470 47 75
フューエル・ホース
エンジンへのサプライ・ライン

ﾌｯﾄﾉｰﾄ解説
[006]
アクセレレーション・スキッド・コントロール (ASR) の場合以外
[009]
ｼｬｼﾅﾝﾊﾞNo.以降: B 213592
 		001
74 A 124 470 41 75
フューエル・ホース
エンジンへのサプライ・ライン

ﾌｯﾄﾉｰﾄ解説
[007]
アクセレレーション・スキッド・コントロール (ASR) の場合のみ
 		001
75 A 201 470 63 75
フューエル・ホース
プレッシャ・レギュレータからフューエル・クーラへ 		001
77 A 124 470 22 75
フューエル・ホース
フューエル・クーラからリターン・ラインまで 		001
80 A 124 470 01 64
ライン
リターン 		001
95 A 124 476 03 26
ホース
リターン・ライン / リターン・ライン・コネクション 		001
101 A 124 997 19 90
バインダ 002
128 A 201 476 01 84
ダンパ・ストリップ
ブレーキ・ラインおよびフューエル・ライン / 車体フロア 		NB
131 A 201 476 04 84
ダンパ・ストリップ
ブレーキ・ラインおよびフューエル・ライン / 車体フロア 		NB
134 A 201 476 07 40
クランプ
ブレーキ・ラインおよびフューエル・ライン / 車体フロア 		NB
137 A 201 476 08 40
クランプ
車両フロア/フューエル・ライン 		NB
140 A 201 992 00 30
テンション・エレメント
ブレーキ・ラインおよびフューエル・ライン / 車体フロア 		NB
152 A 124 476 02 40
クランプ
フューエル・ライン / リヤ・シート下フロア 		002
158 A 124 476 02 84
ダンピング・ストリップ

これに変更 A 202 476 07 84 		-
158 A 202 476 07 84
ダンパ・ストリップ
フューエル・ライン / リヤ・シート下フロア 		002
170 A 201 476 08 84
ダンパ・ストリップ
フューエル・ライン / ボディ・フロント・エンド 		NB
179 A 110 995 00 22
クランプ NB
188 N 007976 006203
鉄板ビス NB
191 A 201 476 07 84
ダンパ・ストリップ
ステアリング下のフューエル・ライン 		002
194 A 124 476 03 40
クランプ
フューエル・ラインをフューエル・タンク下側の フロアに 		NB
