一覧

乗用車セダン、モデル・イヤー 90 年 識別 No. B 065953 以降、他に取り付けられている場所は A 988279、A 998296、B 021675、B 023043 識別 No. B 281078 以前、例外は B 274576、B 276796、B 277339、B 277880、B 278370、B 278563、B 278607、B 278690 B 278772、B 278784、B 278845、B 278959、B 279035、B 279100、B 279125、B 279133 B 279159、B 279202、B 279557、B 280559、B 280848乗用車セダン、モデル・イヤー 91 年 識別 No. B 281079 以降、他に取り付けられている場所は B 274576、B 276796、B 277339、B 277880、B 278370、B 278563、B 278607、B 278690 B 278772、B 278784、B 278845、B 278959、B 279035、B 279100、B 279125、B 279133 B 279159、B 279202、B 279557、B 280559、B 280848 識別 No. B 547170 以前、例外は B 520696、B 523091、B 528952、B 529222、B 530715乗用車セダン、モデル・イヤー 92 年 識別 No. B 547171 以降、他に取り付けられている場所は B 520696、B 523091、B 528952、B 529222、B 530715
124.030 => 300 E JAPAN
M: 103983
GA: 722358

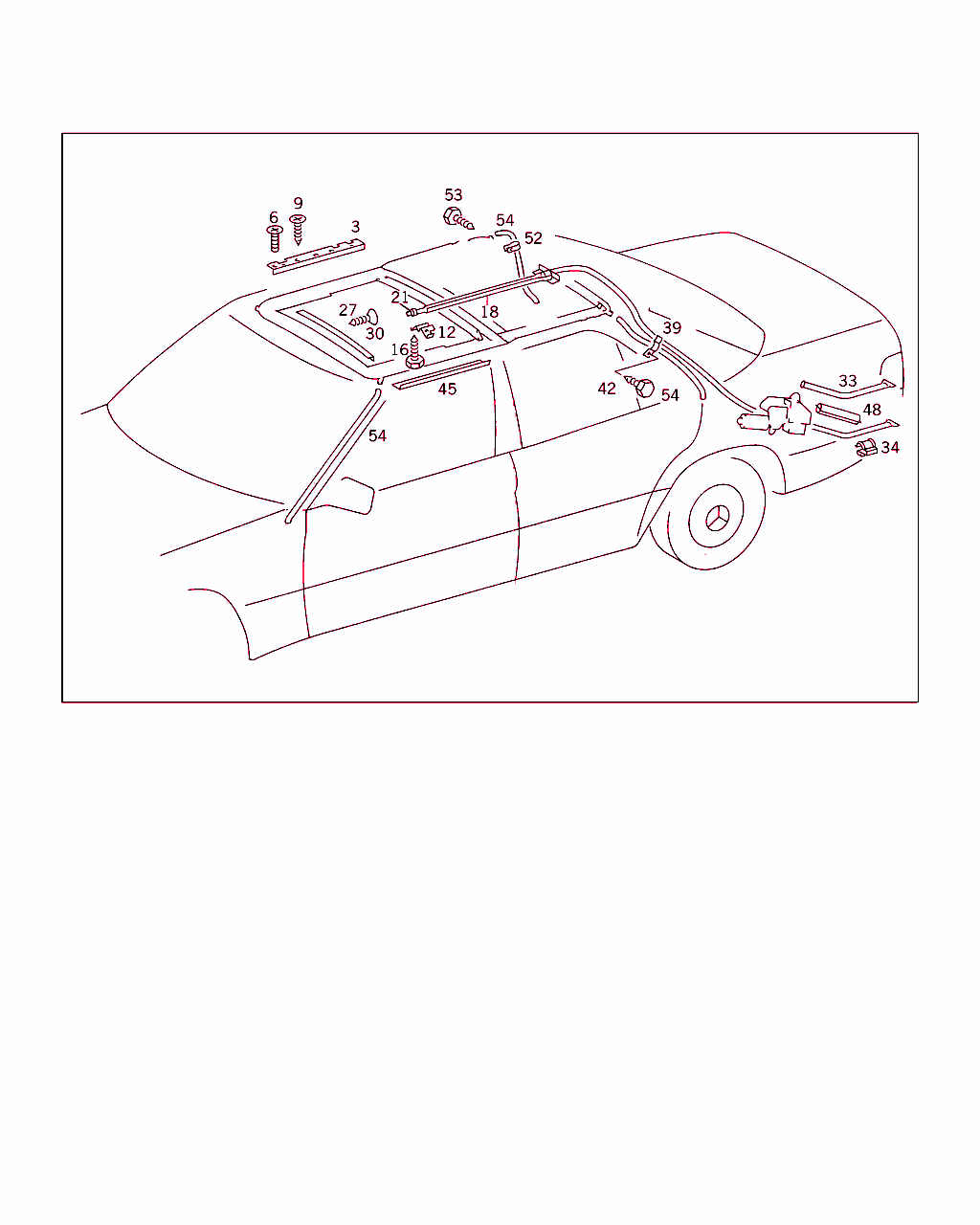

Schema

B78105000001.950517

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
3 A 124 782 19 26
レール
左フロント 		001
3 A 124 782 20 26
レール
右フロント 		001
6 N 000965 004024
ボルト
ガイド・レール/フレーム下部 		002
9 A 140 990 04 36
ボルト
ガイド・レール/フレーム下部 		008
12 A 126 782 01 40
固定リンク
/ トランスポート・ブリッジ 		001
16 A 004 990 86 01
ボルト
チューブ / ロワ・フレーム 		002
16 A 004 990 86 01
ボルト
ケーブル / トランスポート・ブリッジ 		002
18 A 124 780 03 77
パイプ
モータからスライディング・ルーフ・プレートまで 		001
21 A 124 780 13 89
ケーブル
モータからスライディング・ルーフ・プレートまで 		001
27 A 201 782 01 13
カバー・プレート 001
30 N 007983 002203
鉄板ビス
カバー・レール / 下部フレーム、前部 		006
33 A 124 782 05 17
アウトレット・パイプ
エンジンに取り付け 		001
34 A 000 988 18 78
クリップ
チューブ / リヤ・フロア 		001
39 A 124 995 00 32
クランプ
パイプ/ C ピラー 		001
42 N 007976 004205
鉄板ビス
パイプ/ C ピラー 		001
45 A 124 782 13 26
スライド・レール
ルーフ・ライニングとスライディング・ルーフ左側のあいだ 		001
45 A 124 782 14 26
スライド・レール
ルーフ・ライニングとスライディング・ルーフ右のあいだ 		001
48 A 124 782 00 91
インシュレータ
アウトレット・パイプ

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
52 A 001 995 13 01
マウンティング・クランプ
ホース / 右 C ピラー 		001
53 N 007976 004205
鉄板ビス
ホース / 右 C ピラー 		001
54 A 124 782 07 96
ホース
フロント・ウォータ・ドレン
1100 MM

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		002
54 A 124 782 07 96
ホース
リヤ・ウォータ・ドレン
1470 MM 		002
