一覧

乗用車セダン、モデル・イヤー 90 年 識別 No. B 281463 以前、例外は B 274638、B 279642乗用車セダン、モデル・イヤー 91 年 識別 No. B 281464 以降、他に取り付けられている場所は B 274638、B 279642 識別 No. B 549557 以前、例外は B 528295、B 528445、B 537657、B 538195、B 538224、B 538279、B 538357、B 538533乗用車セダン、モデル・イヤー 92 年 識別 No. B 549558 以降、他に取り付けられている場所は B 528295、B 528445、B 537657、B 538195、B 538224、B 538279、B 538357、B 538533
124.031 => 300 E-24 JAPAN
M: 104980
GA: 722359

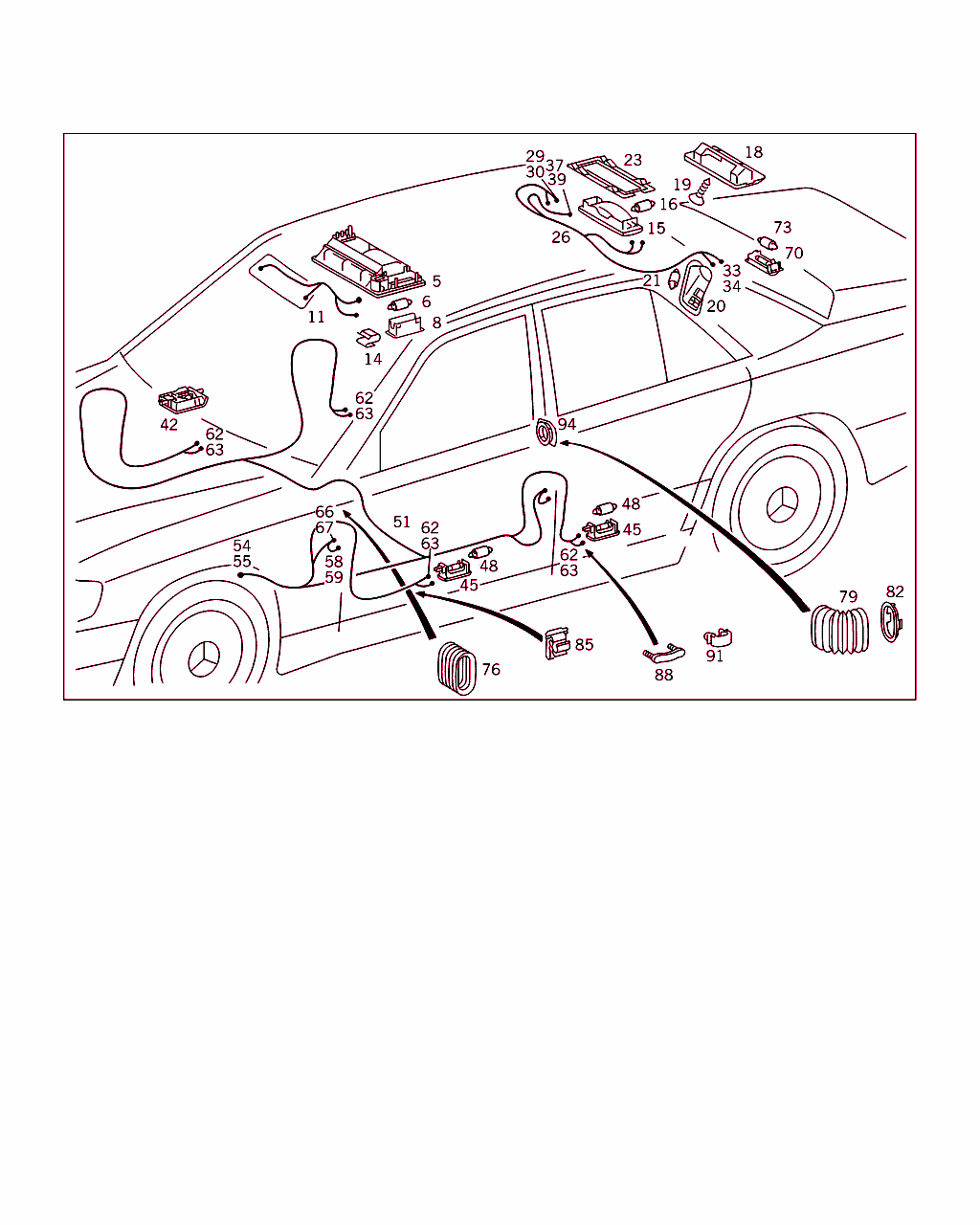

Schema

B82165000007.011023

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 820 13 01
ルーム・ランプ
フロント・ルーフ・フレーム

♦ 以下から選択できます A 124 820 22 01

ﾌｯﾄﾉｰﾄ解説
[097]
ｼｬｼﾅﾝﾊﾞNo.以前: C 208307
 		001 LA
5 A 124 820 22 01
ルーム・ランプ
フロント・ルーフ・フレーム

♦ 以下から選択できます A 124 820 13 01

ﾌｯﾄﾉｰﾄ解説
[097]
ｼｬｼﾅﾝﾊﾞNo.以前: C 208307
 		001 LA
5 A 124 820 24 01
ルーム・ランプ
フロント・ルーフ・フレーム

♦ 以下から選択できます A 124 820 05 01

ﾌｯﾄﾉｰﾄ解説
[098]
ｼｬｼﾅﾝﾊﾞNo.以降: C 208308
 		001
6 N 072601 012120
電球
ルーム・ランプ
K-12V 10W 		NB
6 N 922008 012000
電球
読書灯
H2 12 V/5W 		001
6 N 072601 012230
電球
シートベルト・ウォーニング
W5/1,2-12V 1,2W 		003
8 A 124 821 01 38
カバー
ルーム・ランプ、スライディング・ルーフ非装備 		001
11 A 126 540 92 10
ケーブル・ハーネス
サン・バイザ・ミラー・ランプ 		001
14 A 003 988 87 78
クリップ
ケーブル・ハーネス / フロント・ピラーおよび ルーフ・フレーム 		002
15 A 001 820 06 01
ルーム・ランプ
リヤ・ルーフ・フレーム 		001
16 N 072601 012120
電球
ルーム・ランプ
K-12V 10W 		NB
20 A 124 820 01 01
読書灯
左リヤ・サイド・パーツ 		001
20 A 124 820 02 01
読書灯
右リヤ・サイド・パーツ 		001
21 N 922008 012000
電球
読書灯
H2 12V/5W 		002
23 A 124 825 00 30
フレーム
リヤ・ルーム・ランプ

ﾌｯﾄﾉｰﾄ解説
[004]
車台番号: B 171733 以前、装着開始は  構造グループ 69 参照　　
 		001
26 A 124 540 00 09
ライン
リヤ読書灯 		001
29 A 007 545 69 28
フラット・ソケット・スリーブ
テール・ランプ 		001
30 A 000 546 08 45
絶縁スリーブ
TO 007 545 69 28 		NB
33 A 000 546 83 40
ソケット・スリーブ
読書灯 		004
34 A 000 546 04 45
絶縁スリーブ
TO 000 546 83 40 		NB
42 A 124 820 00 01
ルーム・ランプ
グローブ・ボックス

♦ 以下から選択できます A 129 820 03 01 		001
42 A 129 820 03 01
ルーム・ランプ
グローブ・ボックス

♦ 以下から選択できます A 124 820 00 01 		001
45 A 124 820 04 01
イグジット・ランプ
(エントランス・ランプ) 運転席および リヤ・ドア 		004
48 N 072601 012130
電球
グローブ・ボックス・ランプ
R5W-12V 		001
48 N 072601 012130
電球
エントランス・ランプ
R5W-12V 		NB
51 A 124 540 43 35
ケーブル・ハーネス
エントランス・ランプ 		001
54 A 013 545 32 28
ハウジング
マルチポイント・コネクタ 		001
55 A 002 545 99 26
コンタクト・ソケット
2.5 MM 		NB
58 A 000 546 43 40
ソケット・スリーブ
ドア・コンタクト・スイッチ 		002
59 A 000 546 08 45
絶縁スリーブ
TO 000 546 43 40 		NB
62 A 002 545 92 26
ハウジング
エントランス・ランプ 		NB
63 A 002 545 95 26
フラット・ソケット・スリーブ
TO 002 545 92 26,0.5-1.0 MMS 		NB
63 A 004 545 06 26
フラット・ソケット・スリーブ
TO 002 545 92 26,1.5-2.5 MMI 		NB
66 A 000 546 12 45
コネクタ・ハウジング
ドア・コンタクト・スイッチ 		001
67 A 007 545 71 28
プラグ
TO 000 546 12 45 		NB
70 A 124 820 03 01
ルーム・ランプ
トランク・ルーム・ランプ 		001
73 N 072601 012120
電球
トランク・ルーム・ランプ
K-12V 10W 		001
76 A 124 821 01 97
ホース
運転席ドア 		002
79 A 126 821 05 97
保護ホース
リヤ・ドア 		002
82 A 124 820 00 90
トリム・リング
ホース / ドアおよびフロント・パネルまたは B ピラー 		008
85 A 126 988 20 78
クリップ
ケーブル・ハーネス / 運転席ドア・インナ・パーツ 		001
88 A 003 988 45 78
クリップ
ケーブル・ハーネス/リヤ・ドア・インナ・プレート 		002
91 A 000 995 60 44
クランピング・ブラケット
ケーブル・ハーネス/リヤ・ドア・インナ・プレート 		004
94 A 107 997 39 81
グロメット
リヤ・ドア・インナ・パネルを通るケーブル・ハーネス 		002
