乗用車クーペ、モデル・イヤー 90 年 識別 No. B 281004 以前、例外は B 276848、B 278362、B 279341、B 280509乗用車クーペ、モデル・イヤー 91 年 識別 No. B 281005 以降、他に取り付けられている場所は B 276848、B 278362、B 279341、B 280509 識別 No. B 547253 以前、例外は B 538186、B 543166、B 543403、B 545437 他に取り付けられている場所は B 553764、B 555737乗用車クーペ、モデル・イヤー 92 年 識別 No. B 547254 以降、他に取り付けられている場所は B 538186、B 543166、B 543403、B 545437 例外は B 553764、B 555737
124.051 => 300 CE-24 JAPAN
M: 104980
GA: 722501

Schema

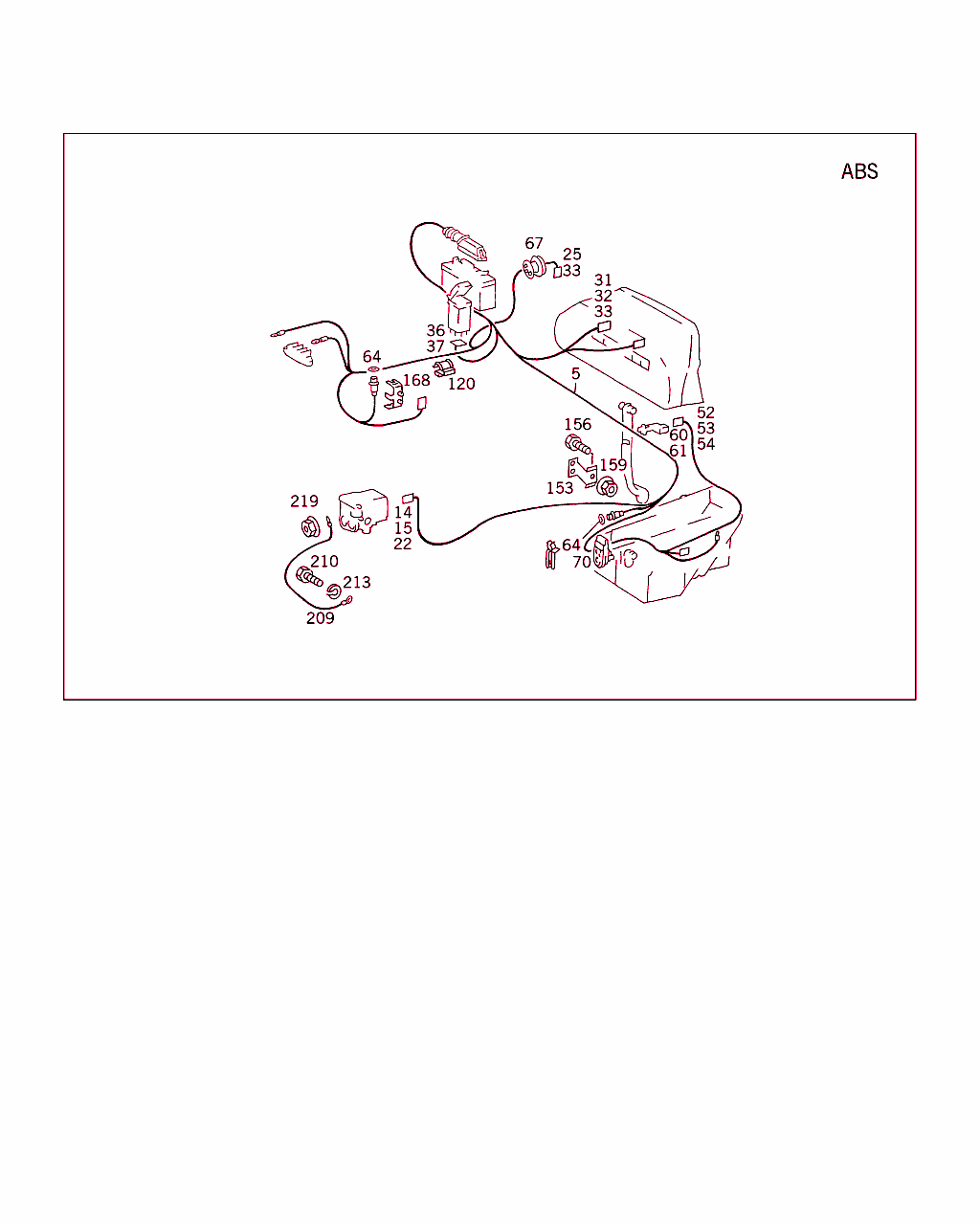

B54675000045.000810

[image]

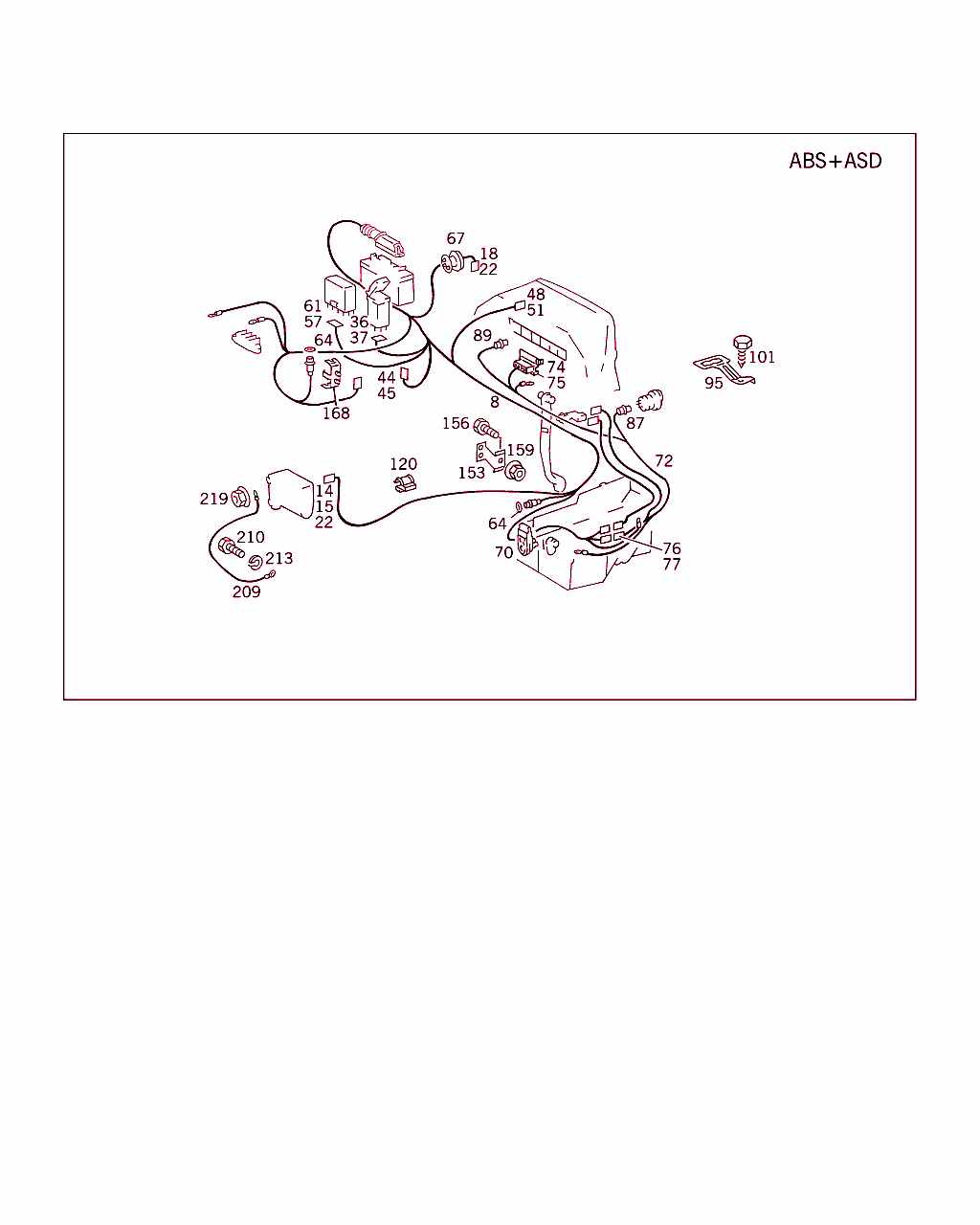

B54675000046.000810

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 540 15 10
ケーブル・ハーネス
アンチロック・ブレーキング・システム 		001 LA
8 A 124 540 14 10
ライン
アンチロック・ブレーキング・システム (ABS) および オートマチック・ディファレンシャル・ロック (ASD

ﾌｯﾄﾉｰﾄ解説
[821]
モデル・イヤー 1992 年の終了以前
 		001 LA
8 A 124 440 44 08
ケーブル・ハーネス
アンチロック・ブレーキング・システム (ABS) および オートマチック・ディファレンシャル・ロック (ASD

ﾌｯﾄﾉｰﾄ解説
[830]
モデル・イヤー 1993 年以降　　
 		001 LA
14 A 009 545 26 28
クラッチ
ハイドロリック・ユニット
ABS 		001
15 A 009 545 25 28
カバー
TO 009 545 26 28 		001
18 A 015 545 49 28
ソケット・スリーブ・ハウジング
コネクタ (リヤ・アクスル・スピード・センサ、4 ピン)

これに変更 A 014 545 85 28 		001
18 A 014 545 85 28
ソケット・スリーブ・ハウジング
コネクタ (リヤ・アクスル・スピード・センサ、4 ピン) 		001
22 A 003 545 26 26
コンタクト・ソケット
4 MM 		NB
25 A 012 545 04 28
電動クラッチ
リヤ・スピード・センサ・コネクタ、 2 ピン 		001
31 A 008 545 20 28
ロワハウジング
コネクタ (インストルメント・クラスタまで)
ABS 		001
32 A 009 545 14 28
アッパハウジング
TO 008 545 20 28 		001
33 A 001 545 44 26
コンタクト・ソケット
4 MM 		NB
36 A 015 545 29 28
ハウジング
過電圧保護 		001
37 A 003 545 10 26
コンタクト・ソケット
4 MM 		001
44 A 014 545 63 28
ハウジング
テスト・コネクタ 		001
44 A 015 545 56 28
ハウジング
テスト・コネクタ
ASD 		001
45 A 002 545 30 26
コンタクト・ソケット
4 MM 		NB
48 A 012 545 83 28
ハウジング
インジケータ・ランプ
ABS-ASD 		001
51 A 003 545 06 26
コンタクト・ソケット
2.5 MM 		NB
52 A 013 545 89 28
中間プラグ
ストップ・ランプ・スイッチ、2 ピン 		001
53 A 014 545 04 28
中間プラグ
TO 013 545 89 28 		001
54 A 010 545 52 28
ソケット・スリーブ
4 MM 		002
57 A 014 545 33 28
ソケット・スリーブ・ハウジング
コントロール・ユニット
ASD 		001
60 A 014 545 01 28
ハウジング
ストップ・ランプ・スイッチ、2 ピン 		001
61 A 002 545 99 26
コンタクト・ソケット
2.5 MM 		NB
64 A 006 997 74 48
シール・リング
同軸コネクタ 		002
67 A 110 997 12 81
ラバー・グロメット
センサ・ケーブルの束 		001
70 A 124 546 00 37
グロメット
ヒューズ・リレー・ボックスを通る 電気ケーブル 		001
72 A 124 540 86 08
ケーブル・ハーネス
インジケータ・ランプ
ABS-ASD 		001 LA
74 A 000 821 05 65
ハウジング
機能コントロール
ASD 		001
75 A 002 545 99 26
コンタクト・ソケット
2.5 MM 		004
76 A 012 545 82 28
コネクタ・ハウジング
ABS/ASD 		001
77 A 011 545 16 28
プラグ・ピン
2.5 MM 		NB
87 A 002 545 30 26
コンタクト・ソケット
ランプ・スイッチ
4 MM 		001
89 A 000 545 33 19
ランプ・ソケット
インジケータ・ランプ
ABS/ASD 		002
95 A 124 545 48 40
ホルダー
カップリング
ASD 		001
101 N 007976 004205
鉄板ビス
ブラケット固定用ツール 		001
120 A 000 988 18 78
クリップ
クロス・メンバの電気ケーブル 		002
168 A 126 545 08 40
ホルダー
ABS コネクタ

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
[831]
モデル・イヤー 1993 年の終了以前
 		002
209 A 140 540 07 31
マイナス・ケーブル
ハイドロリック・ユニット 		001
210 N 304017 006018
6角ボルト
アース・ストラップ固定用ツール 		001
213 N 912004 006102
ロック・ワッシャ
アース・ストラップ固定用ツール 		001
219 N 910113 005001
ヘキサゴン・ナット
アース・ストラップ固定用ツール 		001
