一覧

乗用車クーペ、モデル・イヤー 90 年 識別 No. B 281004 以前、例外は B 276848、B 278362、B 279341、B 280509乗用車クーペ、モデル・イヤー 91 年 識別 No. B 281005 以降、他に取り付けられている場所は B 276848、B 278362、B 279341、B 280509 識別 No. B 547253 以前、例外は B 538186、B 543166、B 543403、B 545437 他に取り付けられている場所は B 553764、B 555737乗用車クーペ、モデル・イヤー 92 年 識別 No. B 547254 以降、他に取り付けられている場所は B 538186、B 543166、B 543403、B 545437 例外は B 553764、B 555737
124.051 => 300 CE-24 JAPAN
M: 104980
GA: 722501

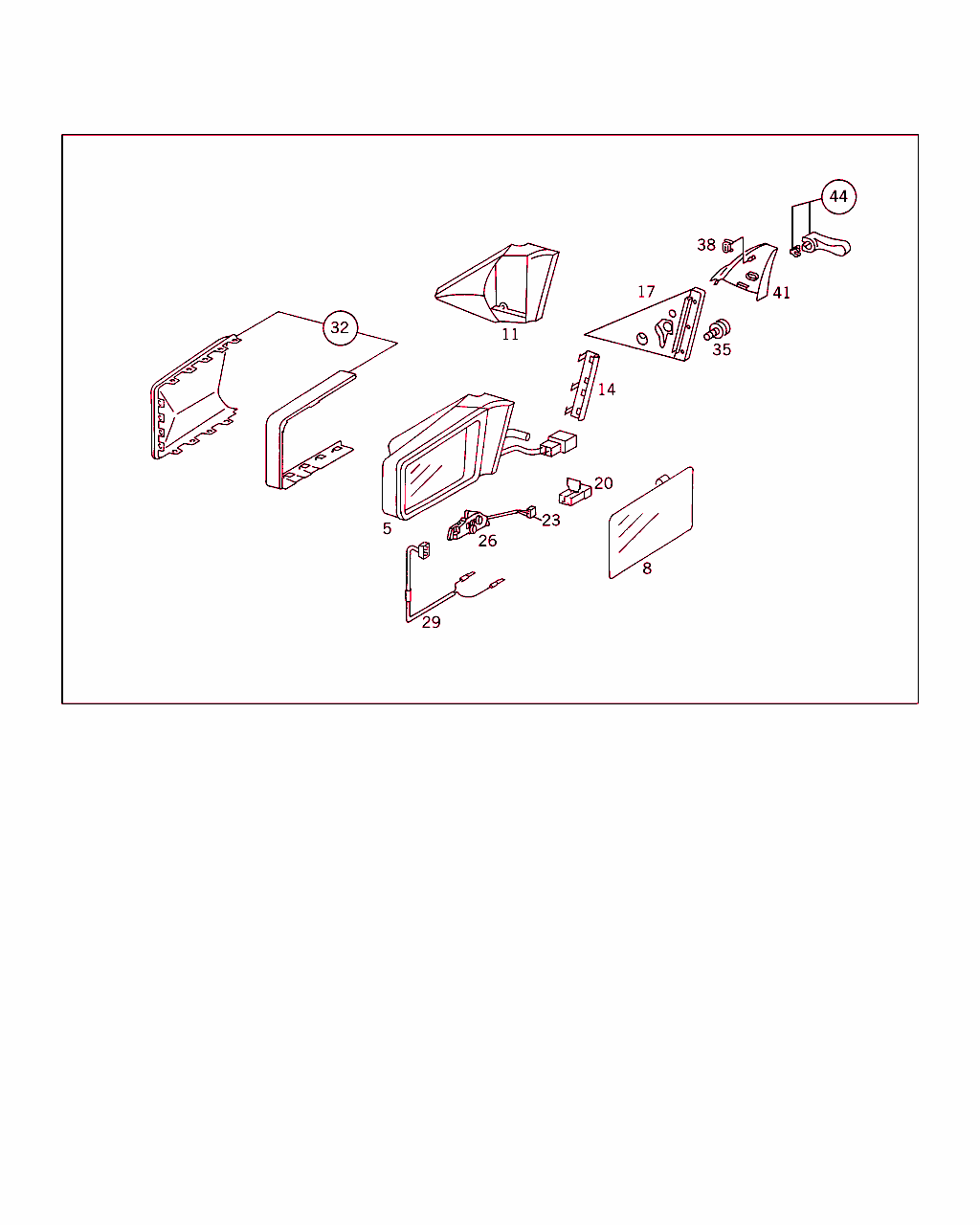

Schema

B72150000037.950517

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 810 59 16
ドア・ミラー
凸面ミラー・ガラス、ヒータ付き手動可動式、左 		001
8 A 124 810 15 21
ミラー・ガラス
凸形状およびヒータ付き手動可動式、左 		001
11 A 124 811 11 61
キャップ
左 		001 L
14 A 124 811 01 14
ホルダー 001
17 A 124 811 07 98
ウェザ・ストリップ
ドア・ミラー / ウインドウ・フレーム、左 		001 L
20 A 012 545 99 28
プラグ
ミラー・ヒータ 		001
29 A 124 820 03 17
ケーブル・ハーネス
ミラー・ヒータ 		001
32 A 124 810 07 79
ハウジング
部品キット、左

ﾌｯﾄﾉｰﾄ解説
[940]
=================================================================================================I
カラー・ナンバ                  I   外側塗装の場合                                                             I
-----------------------------I-------------------------------------------------------------------I
 NO.9040                     I   CODE 040                                                        I
 NO.7122                     I   コード 122                                                         I
 NO.9147                     I   コード 147                                                         I
 NO.9149                     I   CODE 149                                                        I
 NO.7172                     I   コード 172                                                         I
 NO.9189                     I   CODE 189                                                        I
 NO.9199                     I   コード 199                                                         I
 NO.6249                     I   コード 249                                                         I
 NO.6254                     I   コード 254                                                         I
 NO.6256                     I   コード 256                                                         I
 NO.6261                     I   コード 261                                                         I
 NO.6269                     I   コード 269　                                                        I
 NO.5348                     I   コード 348                                                         I
 NO.5355                     I   コード 355                                                         I
 NO.5366                     I   コード 366　                                                        I
 NO.8432                     I   コード 432                                                         I
 NO.8441                     I   コード 441                                                         I
 NO.8475                     I   コード 475　                                                        I
 NO.8481                     I   コード 481                                                         I
 NO.8485                     I   コード 485　                                                        I
 NO.3512                     I   コード 512                                                         I
 NO.3540                     I   コード 540                                                         I
 NO.3568                     I   コード 568                                                         I
 NO.3572                     I   コード 572　                                                        I
 NO.3582                     I   CODE 582                                                        I
 NO.3587                     I   コード 587                                                         I
 NO.1623                     I   コード 623                                                         I
 NO.1651                     I   コード 651                                                         I
 NO.9702                     I   コード 702                                                         I
 NO.7721                     I   コード 721　                                                        I
 NO.9735                     I   コード 735                                                         I
 NO.9744                     I   CODE 744                                                        I
 NO.7751                     I   コード 751                                                         I
 NO.7752                     I   コード 752                                                         I
 NO.6815                     I   コード 815                                                         I
 NO.6888                     I   コード 888                                                         I
 NO.5900                     I   コード 900                                                         I
 NO.5904                     I   コード 904                                                         I
 NO.5929                     I   コード 929                                                         I
=================================================================================================I
 		001 L
35 A 123 990 00 21
ボルト
ドア・ミラー / 運転席ドア 		003
38 A 124 988 00 81
プッシュ・ボタン
運転席ドア・カバー・プレート内側 		001
41 A 124 720 19 11
プレート
左内側、ホール付き

ﾌｯﾄﾉｰﾄ解説
[903]
 NO.9A77  I NO.5A92  I NO.8E60  I NO.8E61  I NO.8E62  I NO.6B46  I NO.3B25  I NO.7C03  I
 XX 9045  I XX 5070  I XX 8310  I XX 8320  I XX 8411  I XX 6121  I XX 3111  I XX 7095  I
XX 供給が終了している場合                                                                         I
[904]
 NO.9051  I NO.5076  I NO.8316  I NO.8F20  I NO.8F30  I NO.6122  I NO.3112  I NO.7101  I
[905]
 NO.9A77  I NO.5A92  I NO.8E60  I NO.8F19  I NO.8F33  I NO.6B46  I NO.3B25  I NO.7C03  I
=======================================================================================I
 		001
44 A 201 810 00 54
グリップ
ミラー調整供給範囲 		001
