一覧

乗用車クーペ、モデル・イヤー 90 年 識別 No. B 281004 以前、例外は B 276848、B 278362、B 279341、B 280509乗用車クーペ、モデル・イヤー 91 年 識別 No. B 281005 以降、他に取り付けられている場所は B 276848、B 278362、B 279341、B 280509 識別 No. B 547253 以前、例外は B 538186、B 543166、B 543403、B 545437 他に取り付けられている場所は B 553764、B 555737乗用車クーペ、モデル・イヤー 92 年 識別 No. B 547254 以降、他に取り付けられている場所は B 538186、B 543166、B 543403、B 545437 例外は B 553764、B 555737
124.051 => 300 CE-24 JAPAN
M: 104980
GA: 722501

Schema

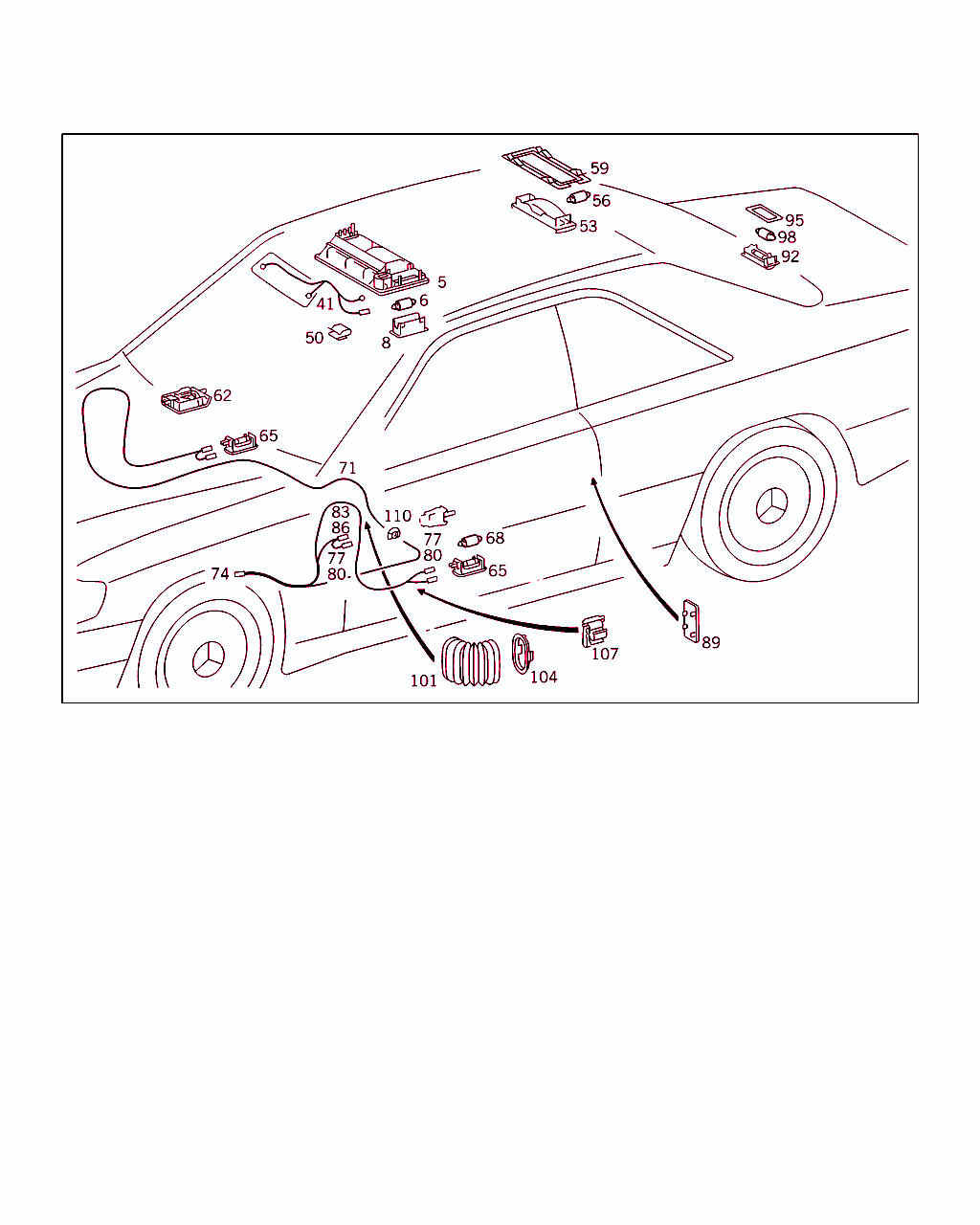

B82165000024.950517

[image]

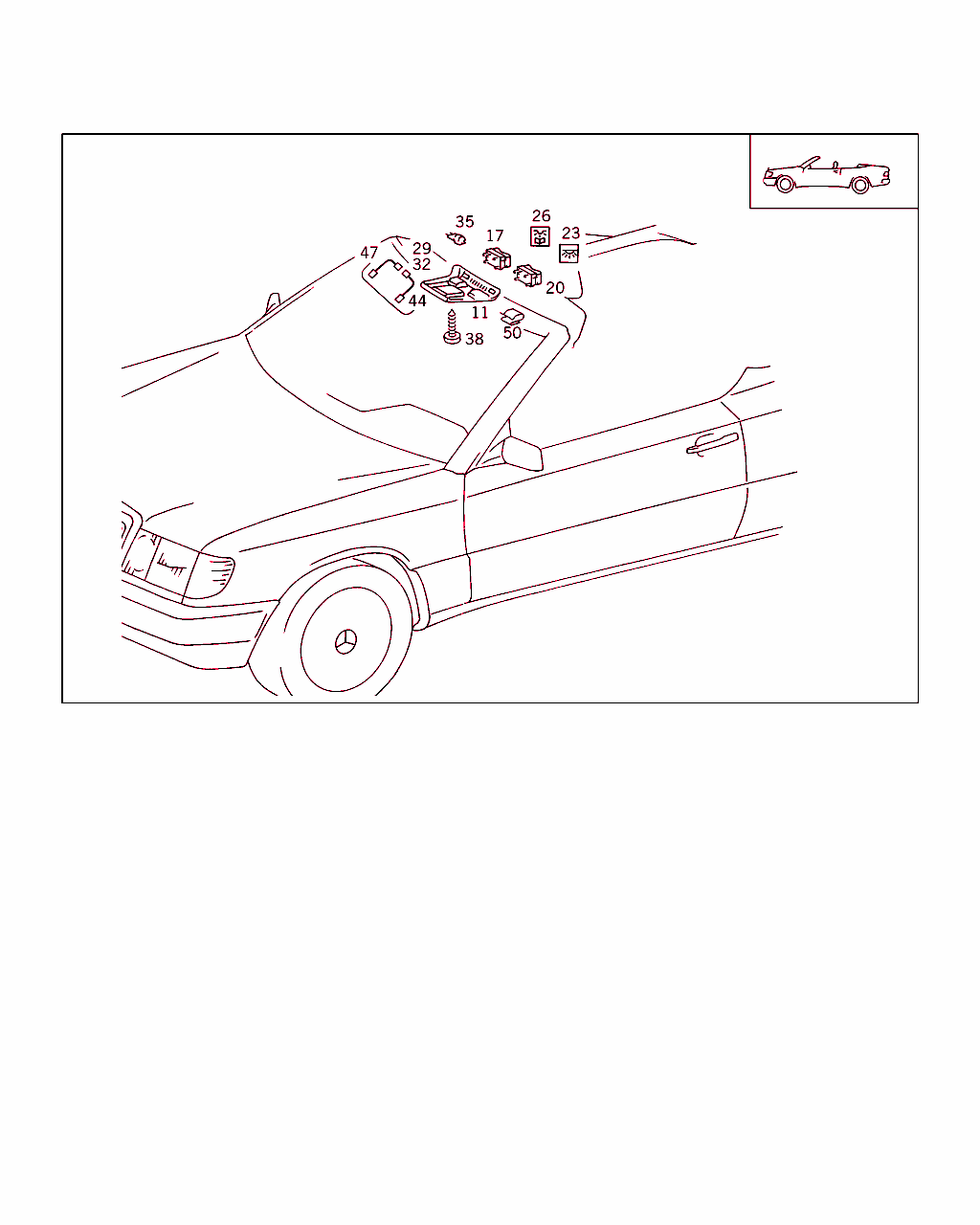

B82165000025.950517

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 820 13 01
ルーム・ランプ
フロント・ルーフ・フレーム

♦ 以下から選択できます A 124 820 22 01

ﾌｯﾄﾉｰﾄ解説
[097]
ｼｬｼﾅﾝﾊﾞNo.以前: C 208307
 		001 LA
5 A 124 820 22 01
ルーム・ランプ
フロント・ルーフ・フレーム

♦ 以下から選択できます A 124 820 13 01

ﾌｯﾄﾉｰﾄ解説
[097]
ｼｬｼﾅﾝﾊﾞNo.以前: C 208307
 		001 LA
5 A 124 820 24 01
ルーム・ランプ
フロント・ルーフ・フレーム

♦ 以下から選択できます A 124 820 05 01

ﾌｯﾄﾉｰﾄ解説
[098]
ｼｬｼﾅﾝﾊﾞNo.以降: C 208308
 		001
6 N 072601 012120
電球
ルーム・ランプ
K-12V 10W 		001
6 N 922008 012000
電球
読書灯
H2 12V/5 W 		001
6 N 072601 012230
電球
シートベルト・ウォーニング
W5/1,2-12V 1,2W 		003
8 A 124 821 01 38
カバー
ルーム・ランプ、スライディング・ルーフ非装備 		001
41 A 126 540 92 10
ケーブル・ハーネス
サン・バイザ・ミラー・ランプ 		001
50 A 003 988 87 78
クリップ
ケーブル・ハーネス / フロント・ピラーおよび ルーフ・フレーム 		002
53 A 001 820 06 01
ルーム・ランプ
リヤ・ルーフ・フレーム 		001
56 N 072601 012120
電球
ルーム・ランプ
K-12V 10W 		001
59 A 124 825 00 30
フレーム
リヤ・ルーム・ランプ

ﾌｯﾄﾉｰﾄ解説
[003]
車台番号: B 171733 以前、装着開始は  構造グループ 69 参照　　
[070]
テンション・ルーフの場合、および成型ルーフの場合、スライディング・ルーフ付きのみ　　　　　　　　　　　　　　　　　
 		001
62 A 124 820 00 01
ルーム・ランプ
グローブ・ボックス

♦ 以下から選択できます A 129 820 03 01 		001
62 A 129 820 03 01
ルーム・ランプ
グローブ・ボックス

♦ 以下から選択できます A 124 820 00 01 		001
65 A 124 820 04 01
イグジット・ランプ
(エントランス・ランプ) 運転席ドア 		002
68 N 072601 012130
電球
グローブ・ボックス・ランプ
R5W-12V 		001
68 N 072601 012130
電球
エントランス・ランプ
R5W-12V 		004
71 A 124 540 55 10
ケーブル・ハーネス
エントランス・ランプ 		001
74 A 013 545 32 28
ハウジング
マルチポイント・コネクタ 		001
77 A 000 546 43 40
ソケット・スリーブ
エントランス・ランプ 		004
77 A 000 546 43 40
ソケット・スリーブ
ドア・コンタクト・スイッチ 		001
80 A 000 546 08 45
絶縁スリーブ
TO 000 543 43 40 		NB
83 A 000 546 12 45
コネクタ・ハウジング
ドア・コンタクト・スイッチ 		001
86 A 007 545 71 28
プラグ
TO 000 546 12 45 		NB
89 A 124 820 00 74
リフレクタ
運転席ドアに 		002
92 A 124 820 03 01
ルーム・ランプ
トランク・ルーム・ランプ 		001
98 N 072601 012120
電球
トランク・ルーム・ランプ
K-12V 10W 		001
101 A 124 821 01 97
ホース
運転席ドア 		002
104 A 124 820 00 90
トリム・リング
ホース / ドアおよびフロント・パネルまたは B ピラー 		004
107 A 126 988 20 78
クリップ
ケーブル・ハーネス / 運転席ドア・インナ・パーツ 		001
110 A 107 997 39 81
グロメット
左右運転席ドア・ケーブル・ハーネス 		002
