乗用車クーペ、モデル・イヤー 90 年 識別 No. B 281004 以前、例外は B 276848、B 278362、B 279341、B 280509乗用車クーペ、モデル・イヤー 91 年 識別 No. B 281005 以降、他に取り付けられている場所は B 276848、B 278362、B 279341、B 280509 識別 No. B 547253 以前、例外は B 538186、B 543166、B 543403、B 545437 他に取り付けられている場所は B 553764、B 555737乗用車クーペ、モデル・イヤー 92 年 識別 No. B 547254 以降、他に取り付けられている場所は B 538186、B 543166、B 543403、B 545437 例外は B 553764、B 555737
124.051 => 300 CE-24 JAPAN
M: 104980
GA: 722501

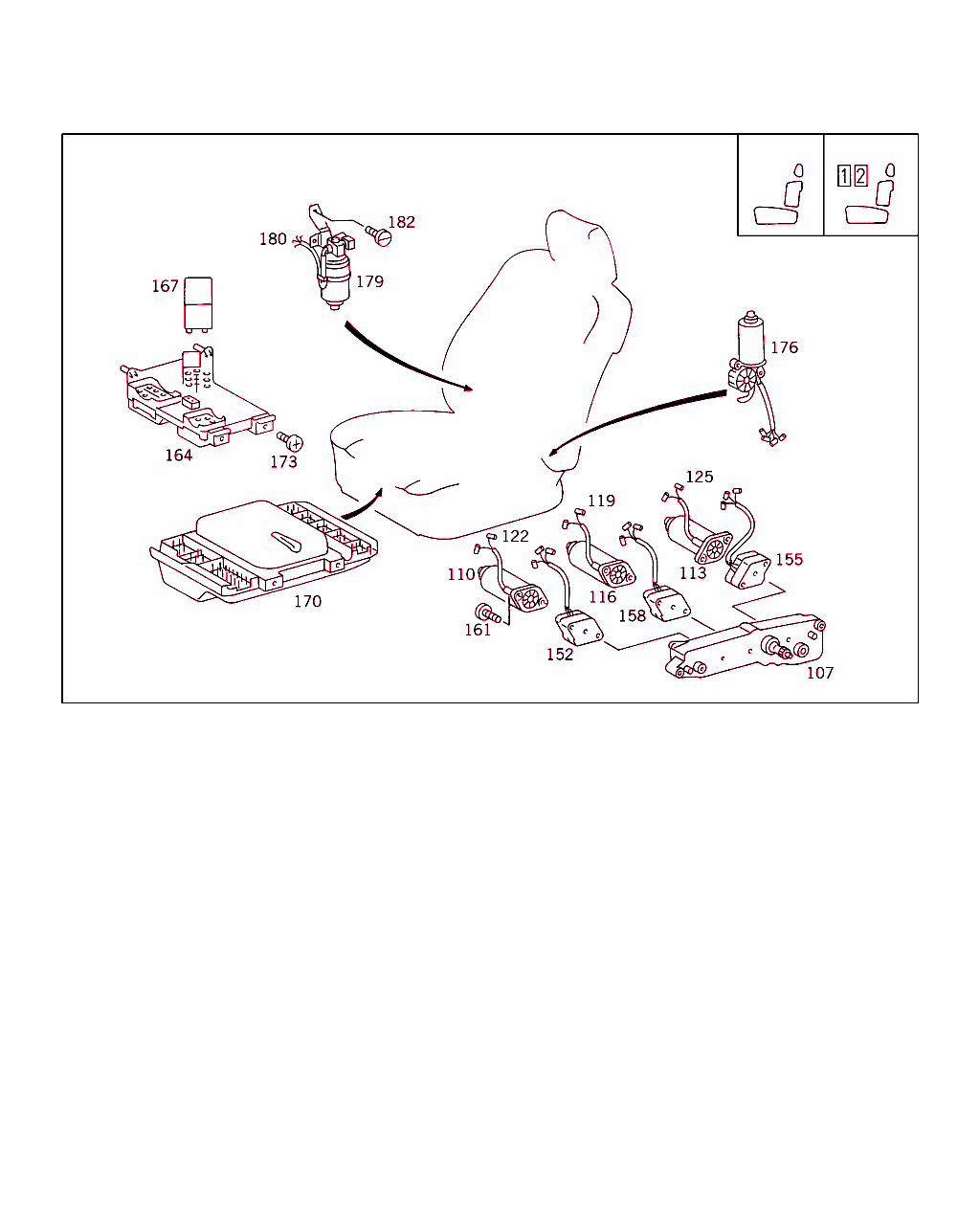

Schema

B82465000078.950517

[image]

B82465000055.950517

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 820 87 10
スイッチ
パワー・シート、左

ﾌｯﾄﾉｰﾄ解説
[801]
モデル・イヤー 90 年終了以前
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 221
ｺｰﾄﾞ日付指定名称
[221]19951002左運転席パワー・シート
 		001
5 A 124 821 27 51
スイッチ
パワー・シート、左

ﾌｯﾄﾉｰﾄ解説
[810]
モデル・イヤー 91 年以降
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 221
ｺｰﾄﾞ日付指定名称
[221]19951002左運転席パワー・シート
 		001
5 A 124 820 85 10
スイッチ
パワー・シート、 プログラミング付き、左

ﾌｯﾄﾉｰﾄ解説
[801]
モデル・イヤー 90 年終了以前
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 241
ｺｰﾄﾞ日付指定名称
[241]19951002左運転席パワー・シート (メモリ付き)
 		001
5 A 124 821 25 51
スイッチ
パワー・シート、 プログラミング付き、左

ﾌｯﾄﾉｰﾄ解説
[810]
モデル・イヤー 91 年以降
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 241
ｺｰﾄﾞ日付指定名称
[241]19951002左運転席パワー・シート (メモリ付き)
 		001
5 A 124 820 88 10
スイッチ
電動シート調節装置、右

ﾌｯﾄﾉｰﾄ解説
[801]
モデル・イヤー 90 年終了以前
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 222
ｺｰﾄﾞ日付指定名称
[222]19951002右運転席パワー・シート
 		001
5 A 124 821 28 51
スイッチ
電動シート調節装置、右

ﾌｯﾄﾉｰﾄ解説
[810]
モデル・イヤー 91 年以降
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 222
ｺｰﾄﾞ日付指定名称
[222]19951002右運転席パワー・シート
 		001
5 A 124 820 86 10
スイッチ
パワー・シート、 プログラミング付き、右

ﾌｯﾄﾉｰﾄ解説
[801]
モデル・イヤー 90 年終了以前
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 242
ｺｰﾄﾞ日付指定名称
[242]19951002右運転席パワー・シート (メモリ付き)
 		001
5 A 124 821 26 51
スイッチ
パワー・シート、 プログラミング付き、右

ﾌｯﾄﾉｰﾄ解説
[810]
モデル・イヤー 91 年以降
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 242
ｺｰﾄﾞ日付指定名称
[242]19951002右運転席パワー・シート (メモリ付き)
 		001
8 A 126 821 09 58
機構
左シート高さ調整機構

ﾌｯﾄﾉｰﾄ解説
[801]
モデル・イヤー 90 年終了以前
 		001
8 A 124 821 15 58
ACTUATION BUTTON
左シート高さ調整機構

ﾌｯﾄﾉｰﾄ解説
[810]
モデル・イヤー 91 年以降
 		001
8 A 126 821 10 58
機構
右シート高さ調整機構

ﾌｯﾄﾉｰﾄ解説
[801]
モデル・イヤー 90 年終了以前
 		001
8 A 124 821 16 58
ACTUATION BUTTON
右シート高さ調整機構

ﾌｯﾄﾉｰﾄ解説
[810]
モデル・イヤー 91 年以降
 		001
11 A 000 821 07 58
ACTUATION BUTTON
バックレスト調整、左

ﾌｯﾄﾉｰﾄ解説
[801]
モデル・イヤー 90 年終了以前
 		001
11 A 124 821 17 58
ACTUATION BUTTON
バックレスト調整、左

ﾌｯﾄﾉｰﾄ解説
[810]
モデル・イヤー 91 年以降
 		001
11 A 000 821 08 58
ACTUATION BUTTON
バックレスト調整、右

ﾌｯﾄﾉｰﾄ解説
[801]
モデル・イヤー 90 年終了以前
 		001
11 A 124 821 18 58
ACTUATION BUTTON
バックレスト調整、右

ﾌｯﾄﾉｰﾄ解説
[810]
モデル・イヤー 91 年以降
 		001
14 A 000 821 09 58
ACTUATION BUTTON
左ヘッドレスト調整

ﾌｯﾄﾉｰﾄ解説
[801]
モデル・イヤー 90 年終了以前
 		001
14 A 124 821 19 58
ACTUATION BUTTON
左ヘッドレスト調整

ﾌｯﾄﾉｰﾄ解説
[810]
モデル・イヤー 91 年以降
 		001
14 A 000 821 10 58
ACTUATION BUTTON
右ヘッドレスト調整

ﾌｯﾄﾉｰﾄ解説
[801]
モデル・イヤー 90 年終了以前
 		001
14 A 124 821 20 58
ACTUATION BUTTON
右ヘッドレスト調整

ﾌｯﾄﾉｰﾄ解説
[810]
モデル・イヤー 91 年以降
 		001
17 A 000 821 04 34
ロック・ワッシャ
カバーに取り付けるスイッチ 		002
20 N 914127 004213
鉄板ビス
左右スイッチ/ ドア・インナ・プレート 		004
23 A 124 540 67 10
ライン
パワー・シート、左

ﾌｯﾄﾉｰﾄ解説
[801]
モデル・イヤー 90 年終了以前
 		001
23 A 124 543 83 26
ライン
パワー・シート、左

ﾌｯﾄﾉｰﾄ解説
[810]
モデル・イヤー 91 年以降
 		001 LA
23 A 124 540 69 10
ケーブル・ハーネス
パワー・シート、 プログラミング付き、左

ﾌｯﾄﾉｰﾄ解説
[004]
電動ステアリング・コラム以外
[402]
今後の入荷予定はありません。
[801]
モデル・イヤー 90 年終了以前
 		001
23 A 124 540 11 35
ライン
パワー・シート、 プログラミング付き、左

ﾌｯﾄﾉｰﾄ解説
[004]
電動ステアリング・コラム以外
[810]
モデル・イヤー 91 年以降
 		001
23 A 124 540 71 10
ケーブル・ハーネス
パワー・シート、 プログラミング付き、左

ﾌｯﾄﾉｰﾄ解説
[005]
電動ステアリング・コラムのみ
[402]
今後の入荷予定はありません。
[801]
モデル・イヤー 90 年終了以前
 		001
23 A 124 540 13 35
ライン
パワー・シート、 プログラミング付き、左

ﾌｯﾄﾉｰﾄ解説
[005]
電動ステアリング・コラムのみ
[810]
モデル・イヤー 91 年以降
 		001 LA
26 A 124 540 68 10
ケーブル・ハーネス
電動シート調節装置、右

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
[801]
モデル・イヤー 90 年終了以前
 		001
26 A 124 543 84 26
ライン
電動シート調節装置、右

ﾌｯﾄﾉｰﾄ解説
[810]
モデル・イヤー 91 年以降
 		001 LA
26 A 124 540 70 10
ケーブル・ハーネス
パワー・シート、 プログラミング付き、右

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
[801]
モデル・イヤー 90 年終了以前
 		001
26 A 124 540 12 35
ライン
パワー・シート、 プログラミング付き、右

ﾌｯﾄﾉｰﾄ解説
[810]
モデル・イヤー 91 年以降
 		001 LA
29 A 019 545 29 28
ハウジング
シート調整コントロール・ユニット

ﾌｯﾄﾉｰﾄ解説
[801]
モデル・イヤー 90 年終了以前
 		002
30 A 019 545 31 28
クラッチ
TO 019 545 29 28

ﾌｯﾄﾉｰﾄ解説
[801]
モデル・イヤー 90 年終了以前
 		002
33 A 013 545 14 28
ハウジング
パワー・シート・コントロール・ユニット、10 ピン

ﾌｯﾄﾉｰﾄ解説
[810]
モデル・イヤー 91 年以降
 		001
36 A 124 545 07 28
ハウジング
シート調整コントロール・ユニット

ﾌｯﾄﾉｰﾄ解説
[005]
電動ステアリング・コラムのみ
[810]
モデル・イヤー 91 年以降
 		002
46 A 126 545 31 28
ハウジング
シート調整コントロール・ユニット

ﾌｯﾄﾉｰﾄ解説
[005]
電動ステアリング・コラムのみ
[801]
モデル・イヤー 90 年終了以前
 		001
46 A 015 545 49 28
ソケット・スリーブ・ハウジング
シート調整コントロール・ユニット

これに変更 A 014 545 85 28 		002
46 A 014 545 85 28
ソケット・スリーブ・ハウジング
シート調整コントロール・ユニット 		002
46 A 014 545 85 28
ソケット・スリーブ・ハウジング
ヘッドレスト・コントロール・コネクタ、 4 ピン 		002
50 A 006 545 81 28
クラッチ
パワー・シート・モータ、8 ピン 		002
52 A 009 545 36 28
カバー
TO 006 545 81 28 		002
53 A 013 545 32 28
ハウジング
マルチポイント・コネクタ 		002
60 A 126 545 26 28
ハウジング
バックレスト調整 		002
60 A 126 545 40 28
ハウジング
リヤ・バックレスト・リクライニングおよびシート高さ調整 スイッチ

ﾌｯﾄﾉｰﾄ解説
[801]
モデル・イヤー 90 年終了以前
 		002
60 A 126 545 38 28
ハウジング
フロント・シート前後調整およびシート高さ調整 スイッチ

ﾌｯﾄﾉｰﾄ解説
[801]
モデル・イヤー 90 年終了以前
 		002
60 A 126 545 28 28
ハウジング
ヘッドレスト・スイッチ

ﾌｯﾄﾉｰﾄ解説
[801]
モデル・イヤー 90 年終了以前
 		002
60 A 126 545 27 28
ハウジング
アキュムレータ用スイッチ、3 ピン

ﾌｯﾄﾉｰﾄ解説
[801]
モデル・イヤー 90 年終了以前
 		002
60 A 015 545 96 28
ハウジング
ヘッドレスト、バックレストおよびシート前後調整 スイッチ:6 ピン

ﾌｯﾄﾉｰﾄ解説
[810]
モデル・イヤー 91 年以降
 		001
60 A 020 545 99 28
クラッチ
パワー・シート電源スイッチ: 2 ピン

ﾌｯﾄﾉｰﾄ解説
[810]
モデル・イヤー 91 年以降
 		001
60 A 020 545 98 28
クラッチ
フロント・シート高さ調整スイッチ: 3 ピン

ﾌｯﾄﾉｰﾄ解説
[810]
モデル・イヤー 91 年以降
 		001
69 A 012 545 83 28
ハウジング
ステアリング・コラム・チュ−ブ調整スイッチ

ﾌｯﾄﾉｰﾄ解説
[005]
電動ステアリング・コラムのみ
 		002
69 A 012 545 83 28
ハウジング
ステアリング・コラム・チューブ調整モータ

ﾌｯﾄﾉｰﾄ解説
[005]
電動ステアリング・コラムのみ
 		001
70 A 002 545 99 26
コンタクト・ソケット
2.5 M 		NB
70 A 003 545 06 26
コンタクト・ソケット
2.5 MM 		NB
71 A 020 545 97 28
クラッチ
リヤ・シート高さ調整スイッチ: 3 ピン

ﾌｯﾄﾉｰﾄ解説
[810]
モデル・イヤー 91 年以降
 		001
72 A 003 545 26 26
コンタクト・ソケット
4.5 M 		NB
73 A 201 545 32 28
ハウジング
ヒューズ・ボックス
"H" 		002
76 A 201 545 30 28
ソケット・スリーブ・ハウジング
ヒューズ・ボックス 		002
77 A 002 545 30 26
コンタクト・ソケット
4.0 MM 		NB
90 A 000 995 52 44
リング
運転席ドアのケーブル・ハーネス 		002
107 A 124 820 16 07
トランスミッション
シート高さ調整機構 		002
110 A 124 820 63 42
モータ
フロント高さ調整 		002
110 A 124 820 78 42
モータ
プログラミング付き フロント・シート高さ調整 		002
113 A 124 820 65 42
モータ
リヤ高さ調整 		002
113 A 124 820 79 42
モータ
プログラミング付き フロント・シート高さ調整 		002
116 A 124 820 64 42
モータ
前後調整 		002
116 A 124 820 77 42
モータ
プログラミング付き前後調整 		002
119 A 124 545 08 28
プラグ
プログラミング付き前後調整 		002
119 A 012 545 86 28
ハウジング
ベルト・ハンド・オーバ用シート・コンタクト 		001
119 A 126 545 31 28
ハウジング
前後調整 		002
119 A 124 545 01 28
ハウジング
前後調整 		002
122 A 126 545 34 28
ソケット・スリーブ・ハウジング
フロント・シート高さ調整機構 		002
122 A 124 545 10 28
プラグ
プログラミング付き フロント・シート高さ調整 		002
122 A 124 545 03 28
ハウジング
プログラミング付き シート高さ調整 		002
125 A 126 545 30 28
ソケット・スリーブ・ハウジング
リヤ・シート高さ調整機構 		002
125 A 124 545 02 28
ハウジング
リヤ・シート高さ調整機構 		002
125 A 124 545 09 28
プラグ
プログラミング付き フロント・シート高さ調整 		002
152 A 124 821 09 60
抵抗
(ポテンショメータ) フロント高さ調整 		002
155 A 124 821 11 60
抵抗
(ポテンショメータ) リヤ高さ調整 		002
158 A 124 821 10 60
抵抗
(ポテンショメータ) 前後調整 		002
161 N 007985 005168
ボルト
モータ /プログラミングなしシート高さ調整 		003
161 N 007985 005190
ボルト
モータ / プログラミング付きシート高さ調整 		003
161 N 007985 005127
ボルト

これに変更 N 007985 005504 		-
161 N 007985 005504
ボルト
モータ /プログラミングなしシート高さ調整 		003
161 N 007985 005165
ボルト
モータ / プログラミング付きシート高さ調整 		003
164 A 126 540 24 43
ストリップ
コンタクト・プレート

ﾌｯﾄﾉｰﾄ解説
[801]
モデル・イヤー 90 年終了以前
 		002
164 A 124 540 00 43
コンタクト・プレート
コンタクト・プレート

ﾌｯﾄﾉｰﾄ解説
[810]
モデル・イヤー 91 年以降
 		002
167 A 000 821 44 47
リレー
ヘッドレスト・ドライブ

ﾌｯﾄﾉｰﾄ解説
[801]
モデル・イヤー 90 年終了以前
 		002
170 A 124 820 09 26
コントロールユニット
プログラミング付き シート高さ調整

ﾌｯﾄﾉｰﾄ解説
[801]
モデル・イヤー 90 年終了以前
 		002
170 A 129 820 00 26
コントロールユニット
プログラミング付き シート高さ調整

ﾌｯﾄﾉｰﾄ解説
[810]
モデル・イヤー 91 年以降
 		002
173 N 007985 004125
ボルト

これに変更 N 007985 004107 		-
173 N 007985 004107
ボルト
コンタクト・プレート / ブラケット 		002
173 N 007985 004107
ボルト
コントロール・ユニット / クランプ 		002
176 A 003 820 16 42
ギヤ・モータ
バックレスト調整 		002
176 A 124 820 73 42
ギヤ・モータ
プログラミング付きバックレスト調整 		002
179 A 124 820 19 42
モータ
ヘッドレスト調整 		002
179 A 201 820 57 42
モータ
調整可能ヘッドレスト、 フロント・シート高さ調整 		002
180 A 126 545 33 28
クラッチ
ヘッドレスト調整電動モータ、 5 ピン 		002
182 N 914116 005404
ボルト
ヘッドレスト調整電動モータ、 5 ピン 		004
182 N 914116 005401
ボルト
電動モータ/バックレスト・フレーム 		002
