一覧

乗用車セダン、モデル・イヤー 92 年識別 No. A 085808 以前、例外はA 076358、A 078572、A 078649、A 078654、A 079219、A 079257、A 080610、A 080617、A 083524A 083847、A 083931、A 083968、A 083980、A 084022、A 084131、A 084140、A 084150、A 084174A 084573、A 084578、A 084652、A 084857、A 084882、A 084958他に取り付けられている場所は A 086703、A 087493乗用車セダン、モデル・イヤー 93 年識別 No. A 085809 以降、他に取り付けられている場所はA 076358、A 078572、A 078649、A 078654、A 079219、A 079257、A 080610、A 080617、A 083524A 083847、A 083931、A 083968、A 083980、A 084022、A 084131、A 084140、A 084150、A 084174A 084573、A 084578、A 084652、A 084857、A 084882、A 084958例外は A 086703、A 087493識別 No. A 139809 以前、例外は A 131094、A 132769、A 134408乗用車セダン、モデル・イヤー 94 年識別 No. A 139810 以降、他に取り付けられている場所は A 131094、A 132769、A 134408識別 No. A 189823 以前、例外はA 180224、A 187926、A 189291、A 189329、A 189403、A 189412、A 189421、A 189486、A 189509A 189513、A 189528、A 189614他に取り付けられている場所は A 190906乗用車セダン、モデル・イヤー 95 年識別 No. A 189824 以降、他に取り付けられている場所はA 180224、A 187926、A 189291、A 189329、A 189403、A 189412、A 189421、A 189486、A 189509A 189513、A 189528、A 189614例外は A 190906識別 No.A 290166 以前、例外は A 218428 〜 290165 コード 806 装備乗用車セダン、モデル・イヤー 96 年識別 No. A 290167 以降、他に取り付けられている場所は A 218428 〜 A 290165 コード 806 装備識別 No.A 328810 以前、例外はコード 807 装備車乗用車セダン、モデル・イヤー 97 年識別 No. A 328811 以降、例外はコード 806 装備車
140.032 => 300 SE 3.2 JAPAN; S 300 JAPAN
M: 104990, 104994
GA: 722368, 722371, 722605

Schema

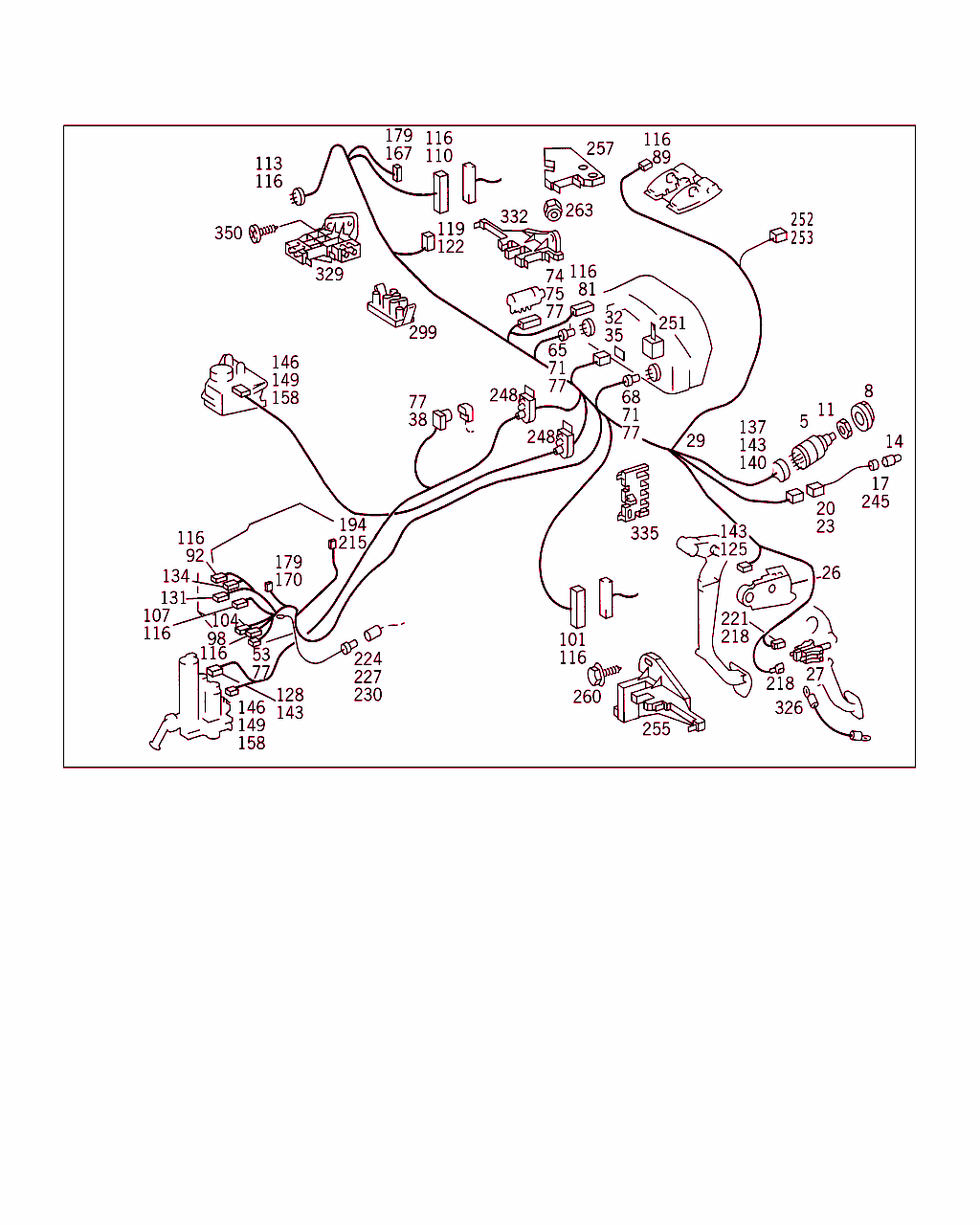

B54410000010.120924

[image]

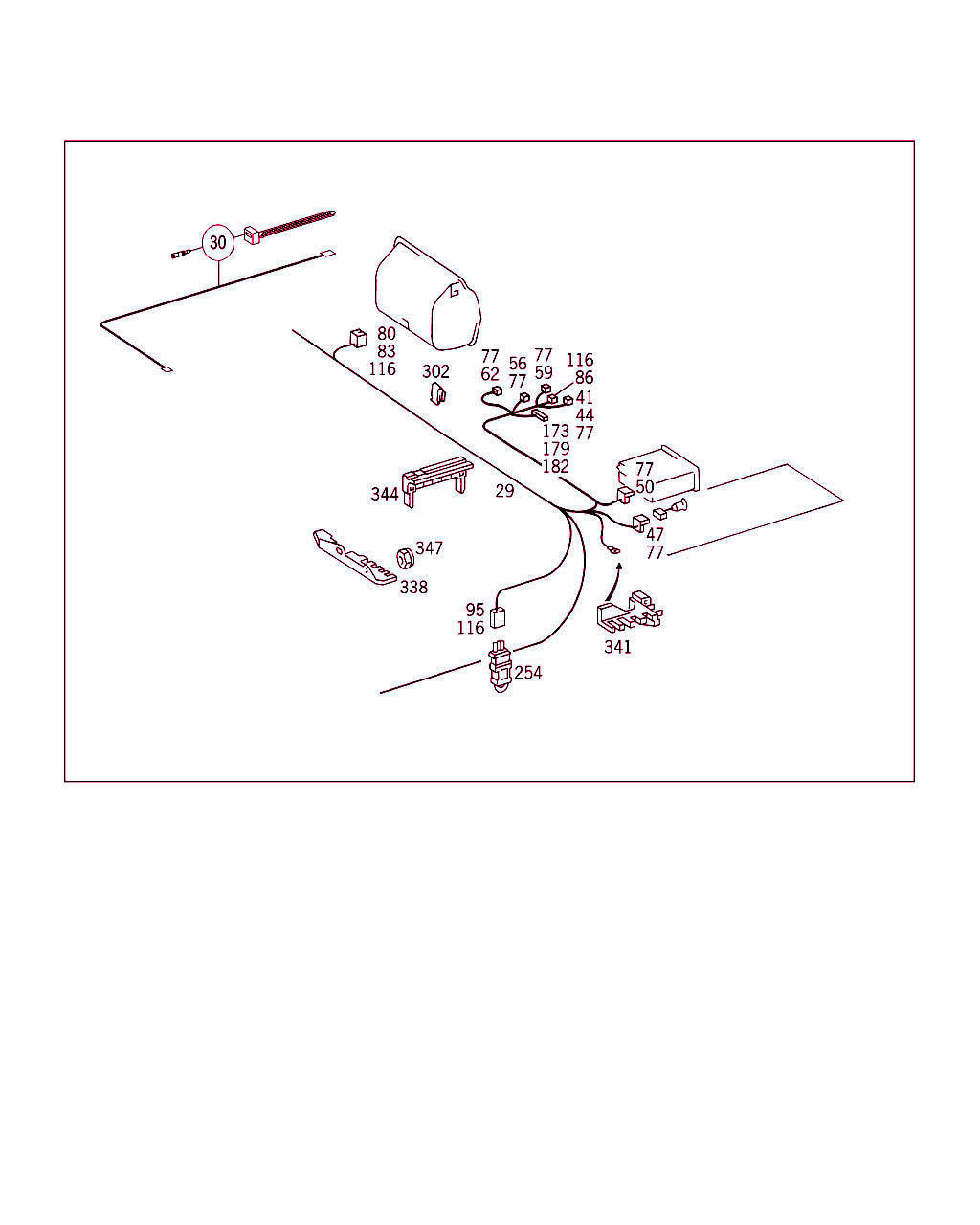

B54410000012.060921

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 000 545 64 04
スイッチ

これに変更 A 000 545 65 04 		-
5 A 000 545 65 04
スイッチ
ランプ・スイッチ 		001
8 A 140 545 00 81
ノブ
ランプ・スイッチ 		001
11 A 107 545 00 72
ナット 001
14 A 002 544 01 94
電球
リヤ・フォグ・ランプ点検 		001
17 A 000 825 02 82
ソケット
ランプ・スイッチ照明 		001
20 A 012 545 84 28
コネクタ・ハウジング
コネクタ (ランプ・スイッチの照明) 		001
23 A 011 545 16 28
プラグ・ピン
2.5 MM 		002
26 A 140 545 00 46
カバー
足踏式パーキング・ブレーキ

ﾌｯﾄﾉｰﾄ解説
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 290166
コード 806 以外
その他 A 290167 (コード 805 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001 LA
26 A 210 545 03 46
カバー
足踏式パーキング・ブレーキ

ﾌｯﾄﾉｰﾄ解説
[860]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 290167
例外: コード 805
その他 A 290166 (コード 806 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　
 		001 L
27 A 001 545 87 14
スイッチ
足踏式パーキング・ブレーキ 		001
29 A 140 540 28 05
ケーブル・ハーネス

これに変更 A 140 540 97 05
• +001 A 140 540 42 81

ﾌｯﾄﾉｰﾄ解説
[821]
モデル・イヤー 1992 年の終了以前
 		- LA
29 A 140 540 97 05
ケーブル・ハーネス
運転席ケーブル･ハーネス

ﾌｯﾄﾉｰﾄ解説
[096]
ｼｬｼﾅﾝﾊﾞNo.以前: A 123446
[830]
モデル・イヤー 1993 年以降　　
 		001 LA
29 A 140 540 87 32
電気ケーブル
運転席ケーブル･ハーネス

ﾌｯﾄﾉｰﾄ解説
[097]
ｼｬｼﾅﾝﾊﾞNo.以降: A 123447
[140]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 212244 例外:　　　　　　　　　　　　　
A 187334〜A 212243 コード 867 装備　　　　
 		001 LA
29 A 140 440 02 05
ケーブル・ハーネス
運転席ケーブル･ハーネス

ﾌｯﾄﾉｰﾄ解説
[141]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 212245 その他取付け:　　　　　　　　　　　　　　　
A 187334〜A 212243 コード 867 装備　　　　
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 290166
コード 806 以外
その他 A 290167 (コード 805 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001 LA
29 A 140 440 10 06
ケーブル・ハーネス
運転席ケーブル･ハーネス

ﾌｯﾄﾉｰﾄ解説
[860]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 290167
例外: コード 805
その他 A 290166 (コード 806 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 328810
コード 807 以外
その他 A 328811 (コード 806 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001 LA
29 A 140 440 25 32
ケーブル・ハーネス
運転席ケーブル･ハーネス

ﾌｯﾄﾉｰﾄ解説
[870]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 328811
コード 806 以外
その他 A 328810 (コード 807 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　
[871]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 378019
例外: コード 808
その他 A 378020 (コード 806 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001 LA
29 A 140 440 09 06
ケーブル・ハーネス
運転席ケーブル･ハーネス

ﾌｯﾄﾉｰﾄ解説
[860]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 290167
例外: コード 805
その他 A 290166 (コード 806 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 328810
コード 807 以外
その他 A 328811 (コード 806 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 350
ｺｰﾄﾞ日付指定名称
[350]19951002コミュニケーション・アンド・ナビゲーション・システム (CNS)
 		001 LA
29 A 140 440 28 32
ケーブル・ハーネス
運転席ケーブル･ハーネス

ﾌｯﾄﾉｰﾄ解説
[870]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 328811
コード 806 以外
その他 A 328810 (コード 807 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　
[871]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 378019
例外: コード 808
その他 A 378020 (コード 806 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 350
ｺｰﾄﾞ日付指定名称
[350]19951002コミュニケーション・アンド・ナビゲーション・システム (CNS)
 		001 LA
29 A 140 440 92 32
ケーブル・ハーネス
運転席ケーブル･ハーネス

ﾌｯﾄﾉｰﾄ解説
[880]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 378020
コード 807 以外
その他 A 378019 (コード 808 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　
 		001 LA
29 A 140 540 90 05
ケーブル・ハーネス

これに変更 A 140 540 83 05
• +001 A 140 540 42 81

ﾌｯﾄﾉｰﾄ解説
[821]
モデル・イヤー 1992 年の終了以前
 		- RA
29 A 140 540 83 05
ケーブル・ハーネス
運転席ケーブル･ハーネス

ﾌｯﾄﾉｰﾄ解説
[096]
ｼｬｼﾅﾝﾊﾞNo.以前: A 123446
[830]
モデル・イヤー 1993 年以降　　
 		001 RA
29 A 140 540 89 32
電気ケーブル
運転席ケーブル･ハーネス

ﾌｯﾄﾉｰﾄ解説
[097]
ｼｬｼﾅﾝﾊﾞNo.以降: A 123447
[140]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 212244 例外:　　　　　　　　　　　　　
A 187334〜A 212243 コード 867 装備　　　　
 		001 RA
29 A 140 440 04 05
電気ケーブル
運転席ケーブル･ハーネス

ﾌｯﾄﾉｰﾄ解説
[141]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 212245 その他取付け:　　　　　　　　　　　　　　　
A 187334〜A 212243 コード 867 装備　　　　
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 290166
コード 806 以外
その他 A 290167 (コード 805 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001 RA
29 A 140 440 11 06
ケーブル・ハーネス
運転席ケーブル･ハーネス

ﾌｯﾄﾉｰﾄ解説
[860]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 290167
例外: コード 805
その他 A 290166 (コード 806 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 328810
コード 807 以外
その他 A 328811 (コード 806 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001 RA
29 A 140 440 26 32
ケーブル・ハーネス
運転席ケーブル･ハーネス

ﾌｯﾄﾉｰﾄ解説
[870]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 328811
コード 806 以外
その他 A 328810 (コード 807 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　
[871]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 378019
例外: コード 808
その他 A 378020 (コード 806 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001 RA
29 A 140 440 93 32
ケーブル・ハーネス
運転席ケーブル･ハーネス

ﾌｯﾄﾉｰﾄ解説
[880]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 378020
コード 807 以外
その他 A 378019 (コード 808 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　
 		001 RA
30 A 000 540 12 05
ケーブル・ハーネス
助手席エアバッグ

ﾌｯﾄﾉｰﾄ解説
[622]
注文時には識別番号を記載のこと。
 		001
32 A 017 545 55 28
プラグ
インストルメント・クラスタ、4 ピン 		001
35 A 003 545 48 26
ソケット・スリーブ
1 MM 		NB
38 A 014 545 01 28
ハウジング
ウォッシャ・ノズル・ヒータ温度センサ 		001
38 A 014 545 01 28
ハウジング
ストップ・ランプ・スイッチ、2 ピン 		001
41 A 010 545 10 28
ロワハウジング
熱交換器温度センサ 		002
44 A 010 545 09 28
クラッチ
TO 010 545 10 28 		002
47 A 014 545 00 28
ハウジング
ライタ 		001
50 A 000 821 05 65
ハウジング
ラジオ 		001
53 A 011 545 51 28
クラッチ
バルブ・ブロック、4 ピン 		001
53 A 011 545 51 28
クラッチ
車内温度センサ 		001
56 A 013 545 30 28
ハウジング
リヤ・ウインドウ・デフォッガ・スイッチ 		001
59 A 017 545 00 28
ハウジング
ハザード・ウォーニング・ランプ・スイッチ 		001
62 A 013 545 82 28
ハウジング
チャコール・フィルタ・スイッチ 		001
65 A 010 545 04 28
ハウジング
インストルメント・クラスタ
NR.1 		001
68 A 010 545 50 28
プラグ
インストルメント・クラスタ
NR.2 		001
71 A 010 545 05 28
カバー
TO 010 545 04 28/010 545 50 28 		002
74 A 000 540 43 81
ソケット

これに変更 A 017 545 31 28
• +001 A 017 545 34 28 		-
74 A 017 545 31 28
クラッチ
イグニッション・スイッチ、14 ピン 		001
75 A 017 545 34 28
クラッチ
TO 017 545 31 28 		001
77 A 002 545 99 26
コンタクト・ソケット
2,5 MM 		NB
80 A 012 545 86 28
ハウジング
グローブ・ボックス・ランプ 		001
80 A 012 545 86 28
ハウジング
エア・ノズル照明 		001
80 A 012 545 86 28
ハウジング
チャコール・フィルタ 		001
80 A 012 545 86 28
ハウジング
エバポレータ温度センサ 		001
81 A 022 545 51 28
ハウジング
スパイラル・ケーブル、2 ピン

ﾌｯﾄﾉｰﾄ解説
[097]
ｼｬｼﾅﾝﾊﾞNo.以降: A 123447
 		001
83 A 012 545 83 28
ハウジング
コネクタ (グローブ・ボックス) 		001
86 A 017 545 21 28
ハウジング
温度スイッチ 		001
89 A 017 545 23 28
ハウジング
ルーム・ランプ 		001
92 A 019 545 40 28
プラグ
コンビ・リレー 		001
92 A 019 545 40 28
プラグ
ワイパ・リレー 		001
95 A 020 545 67 28
プラグ
コネクタ、スタータ・ロック・スイッチおよびバックアップ・ランプ・スイッチ 		001
98 A 020 545 45 28
プラグ
コネクタ (ヘッドランプ・ケーブル・ハーネス) 		001
98 A 020 545 45 28
プラグ
コネクタ（エアコン・ハーネス） 		001
101 A 020 545 59 28
ハウジング
テール・ランプ・ケーブル・ハーネス・コネクタ 		001
104 A 017 545 25 28
ハウジング
コンビネーション・スイッチ・コネクタ 		001
107 A 140 545 26 28
プラグ
コンビ・リレー
21-POLIG 		001
110 A 020 545 63 28
ハウジング
モジュール・ボックス・ケーブル・ハーネスのコネクタ 		001
113 A 020 545 13 28
プラグ
スタータ・ハーネス・コネクタ 		001
116 A 003 545 06 26
コンタクト・ソケット
2.5 MM 		NB
116 A 004 545 40 26
ソケット・スリーブ
4 MM 		003
119 A 020 545 90 28
ハウジング
ブロワ・モータ 		001
122 A 002 545 30 26
コンタクト・ソケット
4 MM 		NB
125 A 011 545 71 28
ハウジング
ストップ・ランプ・スイッチ、2 ピン 		001
128 A 012 545 24 28
電動クラッチ
温水バルブ 		001
131 A 126 545 01 28
ハウジング
循環ポンプ・アフタ・ランニング・リレー 		001
131 A 126 545 01 28
ハウジング
サブ・ファン・リレー
I

ﾌｯﾄﾉｰﾄ解説
[096]
ｼｬｼﾅﾝﾊﾞNo.以前: A 123446
 		001
131 A 126 545 01 28
ハウジング
ホーン・リレー

ﾌｯﾄﾉｰﾄ解説
[097]
ｼｬｼﾅﾝﾊﾞNo.以降: A 123447
 		001
134 A 126 545 43 28
ソケット・スリーブ・ハウジング
サブ・ファン・リレー
II 		001
137 A 014 545 65 28
ハウジング
ランプ・スイッチ 		001
140 A 014 545 64 28
カバー
TO 014 545 65 28 		001
143 A 003 545 26 26
コンタクト・ソケット
4 MM 		NB
146 A 008 545 08 28
ハウジング
ブレーキ・フルード・コントロール 		001
146 A 008 545 08 28
ハウジング
追加ウォータ・ポンプ:2 ピン 		001
149 A 008 545 11 28
カバー
TO 008 545 08 28 		002
158 A 001 545 44 26
コンタクト・ソケット
4 MM 		NB
167 A 022 545 47 28
プラグ
ダイオード・ハウジング、4 ピン 		001
170 A 019 545 84 28
プラグ
ランプ・モニタ 		001
173 A 016 545 57 28
クラッチ
オートマチック・クライメート・コントロール・コントロール・ユニット 		002
179 A 003 545 19 26
コンタクト・スプリング

これに変更 A 006 545 89 26 		-
179 A 006 545 89 26
コンタクト・スプリング

これに変更 A 011 545 81 26 		-
179 A 011 545 81 26
コンタクト・スプリング
0.5-1 MM2 		NB
179 A 003 545 18 26
コンタクト・スプリング

これに変更 A 004 545 53 26 		-
179 A 004 545 53 26
フラット・ソケット・スリーブ
1-2,5 MM2 		NB
182 A 000 545 61 83
キャップ
TO 016 545 57 28 		NB
194 A 021 545 23 28
プラグ
ヒューズ・ボックス
A 		005
194 A 021 545 24 28
プラグ
ヒューズ・ボックス
B 		001
194 A 022 545 06 28
プラグ
ヒューズ・ボックス
K 		001
194 A 021 545 37 28
プラグ
ヒューズ・ボックス
O 		004
194 A 021 545 38 28
プラグ
ヒューズ・ボックス
P 		003
194 A 021 545 44 28
プラグ
ヒューズ・ボックス
V 		001
194 A 022 545 12 28
プラグ
ヒューズ・ボックス
W 		001
194 A 021 545 52 28
プラグ
ヒューズ・ボックス
Y 		003
194 A 021 545 48 28
プラグ
ヒューズ・ボックス
Z 		003
215 A 003 545 68 26
コンタクト・スプリング
0,5-1 MM2 		NB
215 A 003 545 43 26
コンタクト・スプリング

これに変更 A 004 545 52 26 		-
215 A 004 545 52 26
コンタクト・スプリング
1,5 MM2 		NB
215 A 004 545 21 26
コンタクト・スプリング
2,5 MM2 		NB
215 A 004 545 22 26
コンタクト・スプリング

これに変更 A 011 545 83 26 		-
215 A 011 545 83 26
コンタクト・スプリング
4 MM2 		NB
218 A 000 546 83 40
ソケット・スリーブ
パーキング・ブレーキ・スイッチ 		002
221 A 000 546 11 45
絶縁スリーブ
TO 000 546 83 40 		001
224 A 011 545 10 28
コネクタ・ハウジング
ターミナル電源:
15 		001
227 A 009 545 14 28
アッパハウジング
TO 011 545 10 28 		NB
230 A 011 545 12 28
プラグ・ピン
4.0 MM 		NB
245 A 000 825 03 82
ソケット
ランプ・スイッチ照明 		001
248 A 140 546 02 37
グロメット
ファイヤ・ウォールを通る電気ケーブル 		002
248 A 114 997 05 81
グロメット
ファイヤ・ウォールを通る電気ケーブル 		001
251 A 129 545 01 19
サポーティング・フレーム
インストルメント・クラスタ 		001
252 A 028 545 84 28
ハウジング
レイン・センサ
4 POLIG 		001
253 A 008 545 63 26
コンタクト・ソケット NB
254 A 140 540 42 81
プラグ
スタート・ロック・プラグ・アダプタ

ﾌｯﾄﾉｰﾄ解説
[841]
モデル・イヤー 1994 の終了以前
 		001
255 A 140 546 31 43
ホルダー
コネクタ / 左 A ピラー 		001 RA
257 A 140 546 32 43
ホルダー
コネクタ / 右 A ピラー 		001 RA
260 N 914128 004300
鉄板ビス
TO 140 546 31 43 		002 RA
263 N 913023 006001
ナット
TO 140 546 32 43 		002 RA
299 A 000 540 09 69
ソケット・ターミナル
エアコン・ユニット・ブラケットに 		002
302 A 000 988 17 78
クリップ
ケーブル・ハーネス / クロス・パイプ 		001
326 A 140 540 06 31
マイナス・ケーブル

これに変更 A 140 540 46 13 		-
326 A 140 540 46 13
アース・ライン 001
329 A 140 546 23 43
ホルダー

これに変更 A 140 546 54 43

ﾌｯﾄﾉｰﾄ解説
[082]
旧部品を使いきる、以下の車台番号以前: ( A 144703 )　　　　　　　　　　　　　　　　　　　　　　
 		-
329 A 140 546 54 43
ホルダー
セパレーション・ポイント 		001
332 A 140 546 36 43
ホルダー
/ ピラー 		001 LA
335 A 140 546 03 43
ホルダー

これに変更 A 140 546 51 43

ﾌｯﾄﾉｰﾄ解説
[098]
旧部品を使いきる、車台番号 A 123446 以前　　　　　　　　　　　　　　　　　　　　　　　　　
 		-
335 A 140 546 51 43
ホルダー
レッグ・ルーム 		001
338 A 140 546 08 43
ホルダー
レッグ・ルーム 		001
341 A 140 546 10 43
ホルダー
レッグ・ルーム 		001
344 A 140 545 06 40
ホルダー
レッグ・ルーム 		001
347 N 913023 006001
ナット
ブラケット / フロア・パネル 		004
350 N 914128 004300
鉄板ビス
右フロント・パーティションのホルダ 		002
