STATION WAGON
UP TO IDENT NO. F 122358 EXCEPT FOR F 107945,F 112070,F 112408,F 112542
124.090 => 300 TE
M: 103983
GM: 717430
GA: 722320, 722358

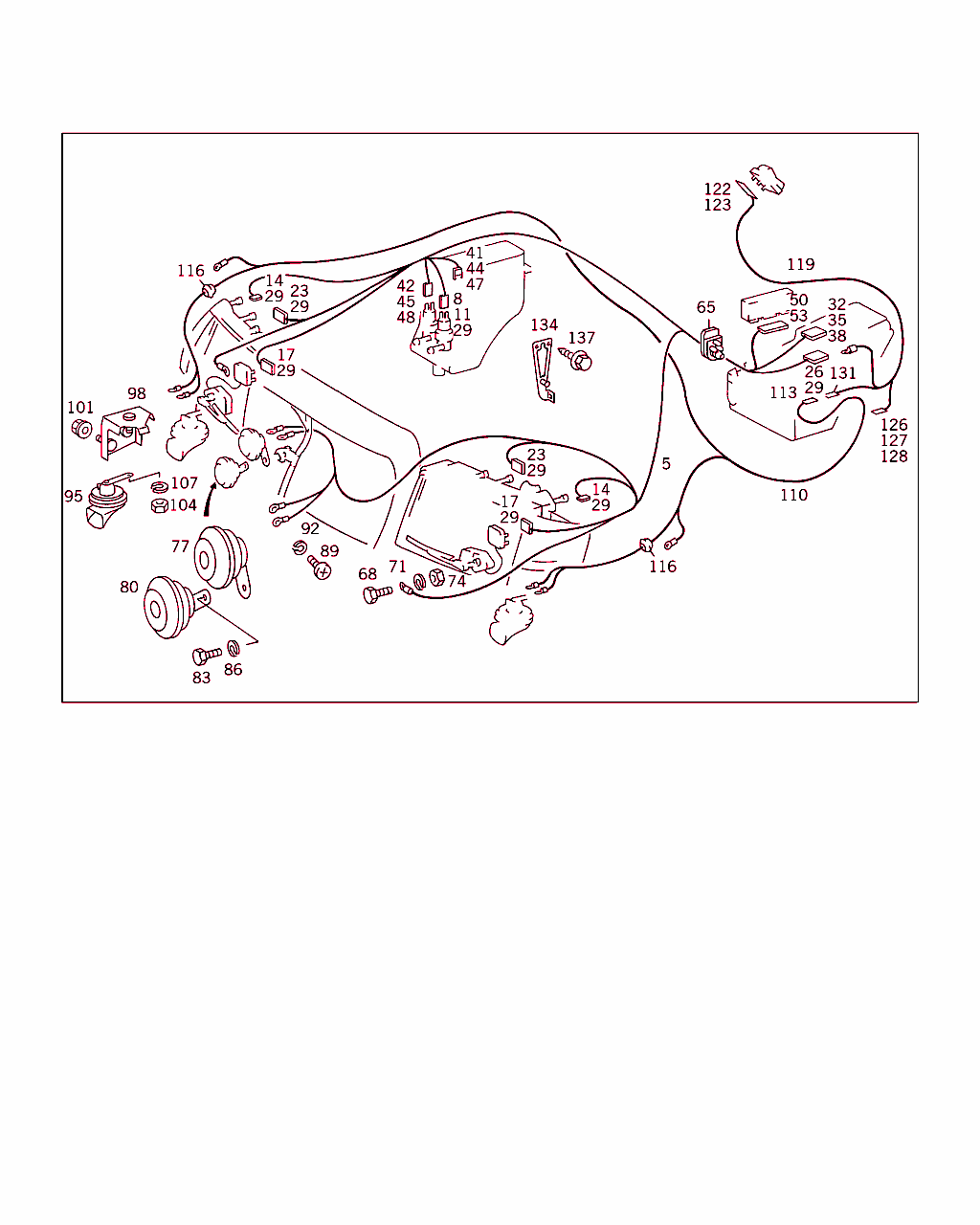

Schema

B54090000016.950518

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 540 27 05
ケーブル・ハーネス

これに変更 A 124 540 44 06

ﾌｯﾄﾉｰﾄ解説
[002]
FIRST EXHAUST STOCK OF OLD PARTS UP TO IDENT NO. F 004787
UP TO IDENT NO.F004787,POWER IS SUPPLIED TO FUSE BOX VIA INBOARD CABLE HARNESS. THEREFORE,THE RED CABLE OF TERMINAL 30 FROM
CABLE CONNECTOR ON SPRING DOME ON THE RIGHT TO CABLE CONNECTOR ON FUSE BOX IS NO LONGER REQUIRED AND SHOULD BE CUT OFF ON BOTH
ENDS.
 		- L
5 A 124 540 44 06
ケーブル・ハーネス
ヘッドランプ 		001 L
5 A 124 540 56 05
ケーブル・ハーネス
ヘッドランプ 		001 R
8 A 008 545 37 28
クラッチ
ウインドウ・ウォッシャ・ポンプ、2 ピン 		001 L
8 A 008 545 37 28
クラッチ
ウインドウ・ウォッシャ・ポンプ、2 ピン 		002 R
8 A 008 545 37 28
クラッチ
追加ウォータ・ポンプ:2 ピン 		001 L
11 A 008 545 38 28
アッパハウジング
TO 008 545 37 28 		NB
14 A 011 545 01 28
電動クラッチ
ターン・シグナル・ランプ 		002
17 A 015 545 49 28
ソケット・スリーブ・ハウジング
ヘッドランプ・ウォッシャ・モータ、 4 ピン

これに変更 A 014 545 85 28 		002
17 A 014 545 85 28
ソケット・スリーブ・ハウジング
ヘッドランプ・ウォッシャ・モータ、 4 ピン 		002
23 A 011 545 50 28
ハウジング
ヘッドランプ 		002
26 A 126 545 01 28
ハウジング
ヘッドランプ・ウォッシャ・リレー、 6 ピン 		001
29 A 003 545 26 26
コンタクト・ソケット
4 MM 		NB
32 A 006 545 78 28
コネクタ・ハウジング
車内ケーブル・コネクタ、 6 ピン 		001
35 A 009 545 30 28
アッパハウジング
TO 006 545 78 28 		001
38 A 001 545 38 26
コンタクト・ピン
4 MM 		NB
42 A 000 821 24 25
中間プラグ
ウインドウ・ウォッシャ・ポンプ、2 ピン 		001 L
45 A 000 821 19 26
プラグ
TO 000 821 24 25 		001 L
48 A 010 545 52 28
ソケット・スリーブ
TO 000 821 24 25 		002 L
50 A 013 545 13 28
ソケット・スリーブ・ハウジング
ランプ・モニタ・ユニット、8 ピン 		001
53 A 002 545 99 26
コンタクト・ソケット
2.5 MM 		NB
65 A 124 546 01 37
グロメット
ヒューズ・リレー・ボックスを通る 電気ケーブル 		001
68 N 000933 004028
ボルト
アース・ケーブル / ホイール・ハウス 		002
71 N 912004 004102
ロック・ワッシャ
アース・ケーブル / ホイール・ハウス 		002
74 N 000934 004006
ナット
アース・ケーブル / ホイール・ハウス 		002
77 A 003 542 28 20
ホーン
400 HZ

♦ 以下から選択できます A 003 542 31 20 		001
77 A 003 542 31 20
ホーン
400 HZ

♦ 以下から選択できます A 003 542 28 20 		001
80 A 003 542 27 20
ホーン
335 HZ

♦ 以下から選択できます A 003 542 30 20 		001
80 A 003 542 30 20
ホーン
335 HZ

♦ 以下から選択できます A 003 542 27 20 		001
83 N 000933 008212
ボルト

これに変更 N 304017 008016 		-
83 N 304017 008016
6角ボルト
ホーン/ブラケット 		001
86 N 912004 008102
ロック・ワッシャ
ホーン/ブラケット 		001
89 N 007985 004123
ボルト
ケーブル / シグナル・ホーン 		004
92 N 912004 004102
ロック・ワッシャ
ケーブル / シグナル・ホーン 		004
95 A 003 542 91 20
ホーン

これに変更 A 004 542 41 20 		-
95 A 004 542 41 20
ホーン
FIAMM,405 HZ 		001
95 A 003 542 90 20
ホーン

これに変更 A 004 542 40 20 		-
95 A 004 542 40 20
ホーン
FIAMM,485 HZ 		001
95 A 003 542 65 20
ホーン
BOSCH,420 HZ 		001
95 A 003 542 64 20
ホーン
BOSCH,510 HZ 		001
98 A 124 540 07 73
ホルダー
左 		001
98 A 124 540 08 73
ホルダー
右 		001
101 N 913017 006000
ナット

これに変更 N 910112 006001 		-
101 N 910112 006001
ヘキサゴン・ナット

これに変更 N 913023 006001 		-
101 N 913023 006001
ナット 004
104 N 304032 008005
ヘキサゴン・ナット
ホルダ/ホーン 		002
107 N 912004 008102
ロック・ワッシャ
ホルダ/ホーン 		002
110 A 124 540 00 08
ケーブル・ハーネス
ダブル・トーン・ホーン 		001
113 A 001 545 38 26
コンタクト・ピン
カップリング
4 MM 		001
116 A 123 997 01 81
グロメット 002
119 A 124 540 99 09
ライン
ホーン・スイッチ 		001 L
119 A 124 540 46 08
ケーブル・ハーネス
ホーン・スイッチ 		001 R
122 A 013 545 24 28
ハウジング
ホーン・スイッチ 		001
123 A 002 545 99 26
コンタクト・ソケット
2.5 MM 		NB
126 A 011 545 10 28
コネクタ・ハウジング
STEERING CABLE-HARNESS PLUG-CONNECTION 		001
127 A 009 545 14 28
アッパハウジング
TO 011 545 10 28 		001
128 A 011 545 12 28
プラグ・ピン
4 MM 		001
131 A 003 545 26 26
コンタクト・ソケット
カップリング
4 MM 		NB
134 A 124 500 07 31
ホルダー
PARTITION PANEL TO LEFT SIDE MEMBER 		001
134 A 124 500 08 31
ホルダー
PARTITION PANEL TO RIGHT SIDE MEMBER 		001
137 N 914128 004200
鉄板ビス
サイド・メンバに取り付けるブラケット 		004
