STATION WAGON
UP TO IDENT NO. F 122358 EXCEPT FOR F 107945,F 112070,F 112408,F 112542
124.193 => 300 TD TURBODIESEL
M: 603960
GA: 722317, 722357

Schema

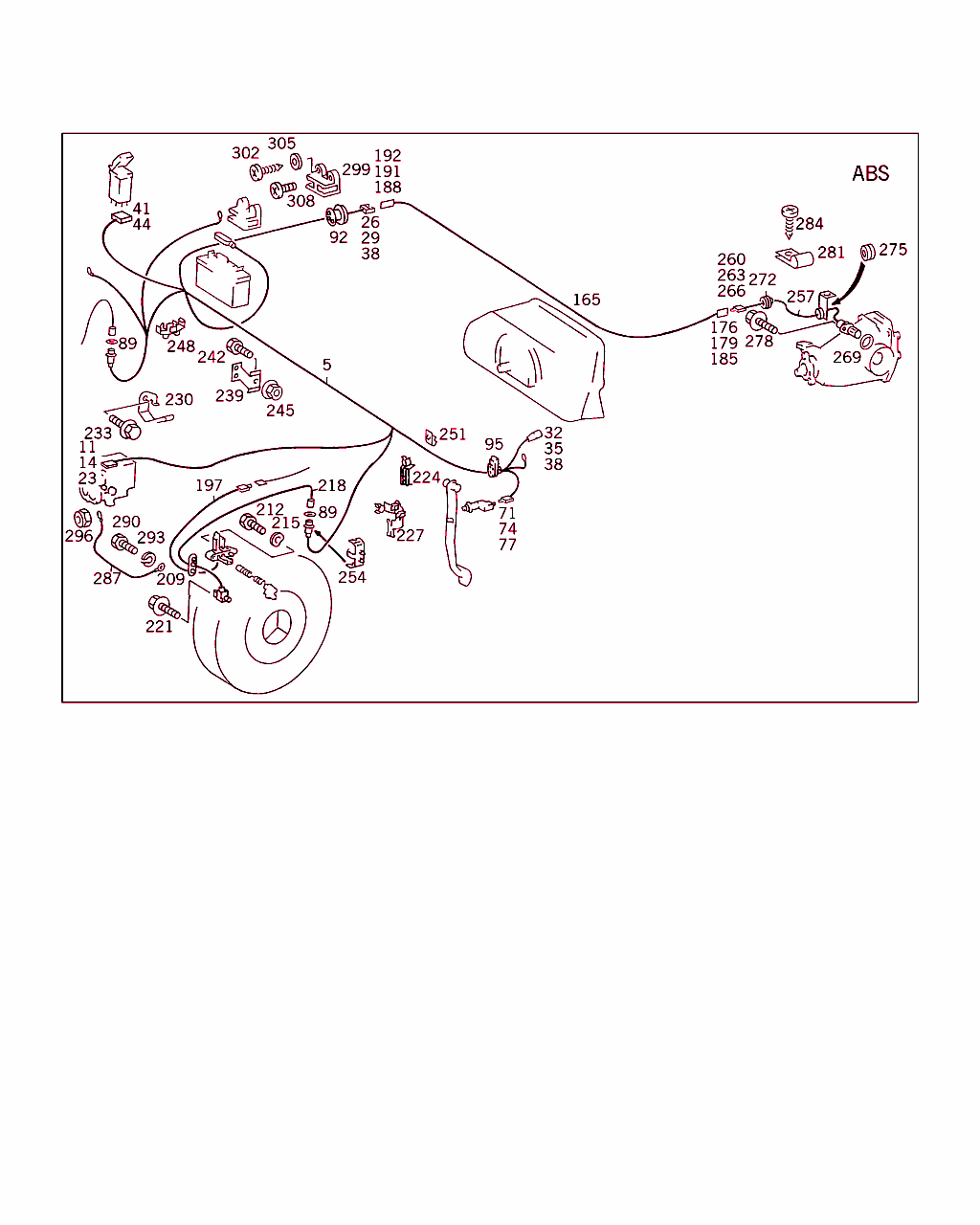

B54675000073.950518

[image]

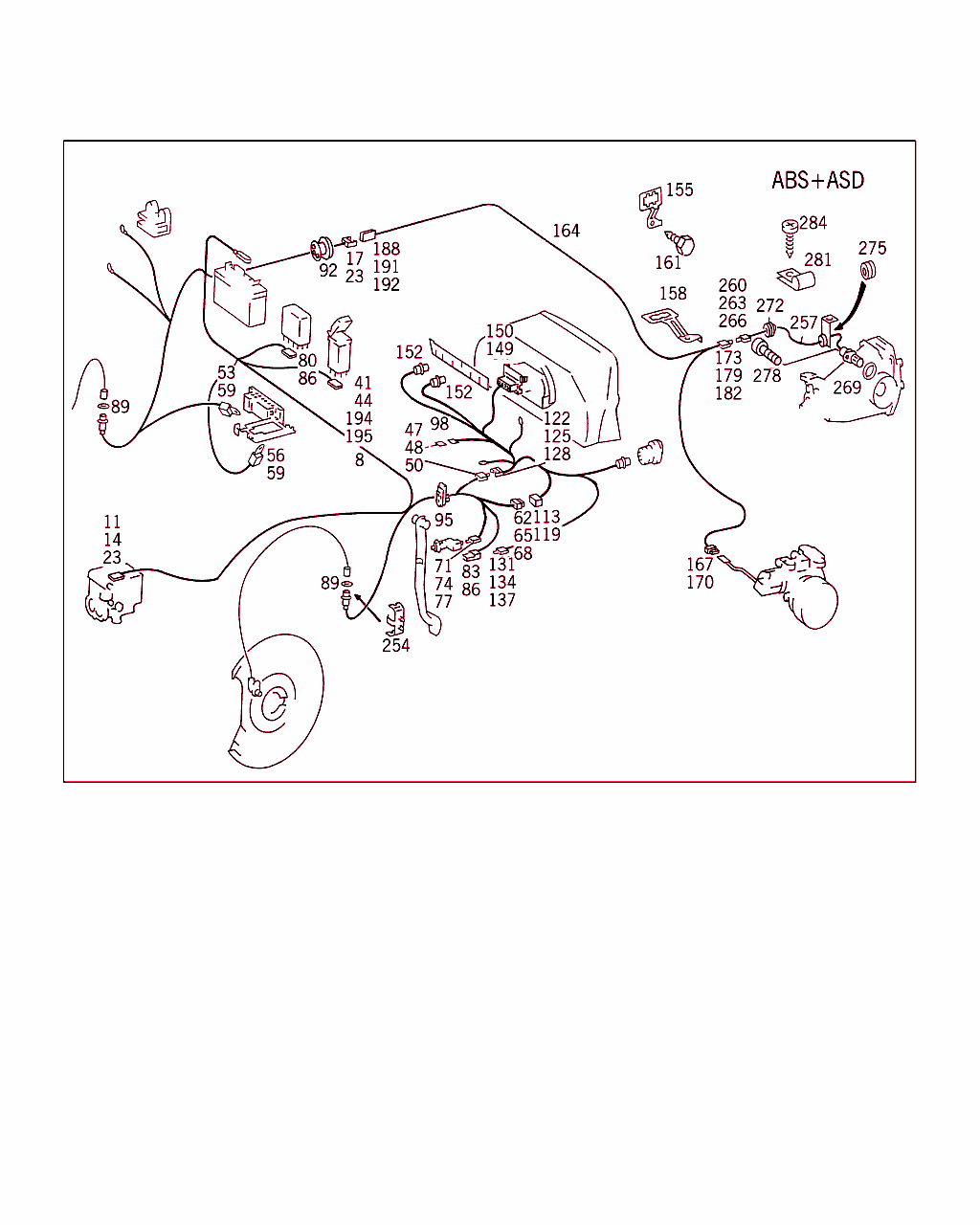

B54675000075.030304

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 540 30 09
ケーブル・ハーネス
アンチロック・ブレーキング・システム

ﾌｯﾄﾉｰﾄ解説
[045]
ｼｬｼﾅﾝﾊﾞNo.以前: F 017703
 		001 L
5 A 124 540 15 10
ケーブル・ハーネス
アンチロック・ブレーキング・システム

ﾌｯﾄﾉｰﾄ解説
[046]
ｼｬｼﾅﾝﾊﾞNo.以降: F 017704
 		001 L
5 A 124 540 15 08
ケーブル・ハーネス
アンチロック・ブレーキング・システム

ﾌｯﾄﾉｰﾄ解説
[047]
ｼｬｼﾅﾝﾊﾞNo.以前: F 034158
 		001 R
5 A 124 540 80 10
ケーブル・ハーネス
アンチロック・ブレーキング・システム

ﾌｯﾄﾉｰﾄ解説
[048]
ｼｬｼﾅﾝﾊﾞNo.以降: F 034159
 		001 R
8 A 124 540 14 10
ライン
アンチロック・ブレーキング・システム (ABS) および オートマチック・ディファレンシャル・ロック (ASD 		001 L
8 A 124 540 82 10
ケーブル・ハーネス
アンチロック・ブレーキング・システム (ABS) および オートマチック・ディファレンシャル・ロック (ASD 		001 R
11 A 009 545 26 28
クラッチ
ハイドロリック・ユニット
ABS 		001
14 A 009 545 25 28
カバー
TO 009 545 26 28 		001
17 A 015 545 49 28
ソケット・スリーブ・ハウジング
コネクタ (リヤ・アクスル・スピード・センサ、4 ピン)

これに変更 A 014 545 85 28 		001
17 A 014 545 85 28
ソケット・スリーブ・ハウジング
コネクタ (リヤ・アクスル・スピード・センサ、4 ピン) 		001
23 A 003 545 26 26
コンタクト・ソケット
4 MM 		NB
26 A 008 545 08 28
ハウジング
リヤ・スピード・センサ・コネクタ、 2 ピン 		001
29 A 008 545 11 28
カバー

これに変更 A 012 545 04 28 		-
29 A 012 545 04 28
電動クラッチ
TO 008 545 08 28 		001
32 A 008 545 20 28
ロワハウジング
コネクタ (インストルメント・クラスタまで)
ABS 		001
35 A 009 545 14 28
アッパハウジング
TO 008 545 20 28 		001
38 A 001 545 44 26
コンタクト・ソケット
4 MM 		NB
41 A 015 545 29 28
ハウジング
過電圧保護

ﾌｯﾄﾉｰﾄ解説
[046]
ｼｬｼﾅﾝﾊﾞNo.以降: F 017704
 		001 L
41 A 015 545 29 28
ハウジング
過電圧保護

ﾌｯﾄﾉｰﾄ解説
[048]
ｼｬｼﾅﾝﾊﾞNo.以降: F 034159
 		001 R
44 A 003 545 10 26
コンタクト・ソケット
TO 015 545 29 28 		NB
47 A 008 545 09 28
コネクタ・ハウジング
コネクタ (インストルメント・クラスタまで) 		001 R
48 A 008 545 11 28
カバー

これに変更 A 012 545 04 28 		- R
48 A 012 545 04 28
電動クラッチ
TO 008 545 09 28 		001 R
50 A 013 545 79 28
プラグ・ピン
TO 008 545 09 28 		002 R
53 A 014 545 63 28
ハウジング
テスト・コネクタ 		001
56 A 015 545 56 28
ハウジング
テスト・コネクタ
ASD 		001
59 A 002 545 30 26
コンタクト・ソケット
4 MM 		NB
62 A 012 545 83 28
ハウジング
インジケータ・ランプ
ABS-ASD 		001
68 A 003 545 06 26
コンタクト・ソケット
2.5 MM 		003
71 A 013 545 89 28
中間プラグ
ストップ・ランプ・スイッチ、2 ピン 		001
74 A 014 545 04 28
中間プラグ
TO 013 545 89 28 		001
77 A 010 545 52 28
ソケット・スリーブ
TO 013 545 89 28 		002
80 A 014 545 33 28
ソケット・スリーブ・ハウジング
コントロール・ユニット
ASD 		001
83 A 014 545 01 28
ハウジング
ストップ・ランプ・スイッチ、2 ピン 		001
86 A 002 545 99 26
コンタクト・ソケット
2.5 MM 		NB
89 A 006 997 74 48
シール・リング
同軸コネクタ 		002
92 A 110 997 12 81
ラバー・グロメット
センサ・ケーブルの束 		001
95 A 124 546 00 37
グロメット
ヒューズ・リレー・ボックスを通る 電気ケーブル 		001
98 A 124 540 86 08
ケーブル・ハーネス
インジケータ・ランプ
ABS-ASD 		001 L
98 A 124 540 86 10
ケーブル・ハーネス
インジケータ・ランプ 		001 R
113 A 012 545 82 28
コネクタ・ハウジング
ABS-ASD 		001
119 A 011 545 16 28
プラグ・ピン
2.5 MM 		003
122 A 008 545 08 28
ハウジング
ABS コネクタ 		001 R
125 A 008 545 11 28
カバー
TO 005 545 08 28 		001 R
128 A 001 545 44 26
コンタクト・ソケット
4 MM 		002 R
131 A 013 545 89 28
中間プラグ
ストップ・ランプ・スイッチ、2 ピン 		001 R
134 A 014 545 04 28
中間プラグ
TO 013 545 89 28 		001 R
137 A 010 545 52 28
ソケット・スリーブ
TO 013 545 89 28 		001 R
149 A 000 821 05 65
ハウジング
機能コントロール
ASD 		001
150 A 002 545 99 26
コンタクト・ソケット
2.5 MM 		NB
152 A 000 545 33 19
ランプ・ソケット
インジケータ・ランプ
ABS/ASD 		002
155 A 124 545 48 40
ホルダー
カップリング
ASD 		001 L
158 A 124 542 15 40
ホルダー
カップリング
ASD 		001 R
161 N 007976 004205
鉄板ビス
ブラケット固定用ツール 		001 L
164 A 124 540 13 10
ケーブル・ハーネス

これに変更 A 124 540 24 10 		- L
164 A 124 540 24 10
ケーブル・ハーネス

これに変更 A 124 540 23 13 		- L
164 A 124 540 23 13
ケーブル・ハーネス

これに変更 A 124 540 24 13 		- L
164 A 124 540 83 10
ケーブル・ハーネス

これに変更 A 124 540 84 10 		- R
164 A 124 540 84 10
ケーブル・ハーネス

これに変更 A 124 540 24 13 		- R
164 A 124 540 24 13
ケーブル・ハーネス
アンチロック・ブレーキング・システム (ABS) および オートマチック・ディファレンシャル・ロック (ASD 		001
165 A 124 540 31 09
ケーブル・ハーネス

これに変更 A 124 540 27 10 		- L
165 A 124 540 19 10
ケーブル・ハーネス

これに変更 A 124 540 27 10 		- L
165 A 124 540 16 08
ケーブル・ハーネス

これに変更 A 124 540 27 10 		- L
165 A 124 540 27 10
ケーブル・ハーネス

これに変更 A 124 540 22 13 		- L
165 A 124 540 22 13
ライン
リヤ・スピード・センサ 		001 L
167 A 012 545 86 28
ハウジング
ロッキング・ディファレンシャル・コントロール・バルブ 		001
170 A 002 545 99 26
コンタクト・ソケット
2.5 MM 		003
173 A 008 545 09 28
コネクタ・ハウジング
リヤ・スピード・センサ・コネクタ、 2 ピン 		001
176 A 008 545 08 28
ハウジング
リヤ・スピード・センサ・コネクタ、 2 ピン 		001
179 A 008 545 10 28
クラッチ
TO 008 545 08 28,008 545 09 28 		002
182 A 013 545 79 28
プラグ・ピン
TO 008 545 09 28 		002
185 A 001 545 44 26
コンタクト・ソケット
TO 008 545 08 28 		002
188 A 009 545 52 28
コネクタ・ハウジング
コネクタ (リヤ・アクスル・スピード・センサ、4 ピン) 		001
191 A 009 545 21 28
カバー
TO 009 545 52 28 		001
192 A 001 545 38 26
コンタクト・ピン
4 MM 		004
197 A 124 540 66 09
ケーブル・ハーネス

これに変更 A 124 540 68 07 		-
197 A 124 540 68 07
ライン
ブレーキ・パッド摩耗インジケータ、左 		001
197 A 124 540 67 09
ケーブル・ハーネス

これに変更 A 124 540 69 07 		-
197 A 124 540 69 07
ライン
ブレーキ・パッド摩耗インジケータ、右 		001
209 A 124 997 34 81
グロメット 002
212 N 000933 006127
ボルト
ブレーキ・キャリパのコネクタ 		002
215 N 000137 006204
スプリングワッシャ
ブレーキ・キャリパのコネクタ 		002
218 A 124 540 02 17
センサ

これに変更 A 124 540 17 17
• +001 A 124 540 69 07
• +001 A 124 546 15 43
• +001 A 124 546 17 43 		-
218 A 124 540 17 17
センサ
(スピード・センサ)、右フロント 		001
218 A 124 540 01 17
センサ

これに変更 A 124 540 16 17
• +001 A 124 540 68 07
• +001 A 124 546 14 43
• +001 A 124 546 16 43 		-
218 A 124 540 16 17
センサ
(スピード・センサ)、左フロント 		001
221 N 914125 008533
シリンダ・ボルト
センサをステアリング・ナックルに 		004
224 A 124 546 02 43
ホルダー
追加ハーネス / ホイール・ハウス・パネル 左 		001
224 A 124 546 03 43
ホルダー

これに変更 A 124 546 15 43 		-
224 A 124 546 15 43
ホルダー
追加ハーネス / ホイール・ハウス・パネル 右 		001
227 A 201 545 44 40
ホルダー
電気ケーブル / ダンパ・ストラット・ホルダ、左 		001
227 A 201 545 45 40
ホルダー
電気ケーブル / ダンパ・ストラット・ホルダ、右 		001
239 A 124 545 30 40
ホルダー
電気ケーブル / パーティション 		001 R
242 N 000933 006207
ボルト
ファイヤ・ウォールに取り付けるブラケット 		001 R
245 N 913017 006000
ナット

これに変更 N 910112 006001 		- R
245 N 910112 006001
ヘキサゴン・ナット

これに変更 N 913023 006001 		- R
245 N 913023 006001
ナット
ファイヤ・ウォールに取り付けるブラケット 		001 R
248 A 201 545 11 40
ホルダー
PLUG CONNECTION TO PARTITION PANEL, RIGHT

ﾌｯﾄﾉｰﾄ解説
[053]
NOT FOR USE W/ANTI-BLOCK BRAKING SYSTEM
 		001
251 A 000 988 34 78
クリップ
電気ケーブル / パーティション 		002
254 A 124 545 07 40
ホルダー

これに変更 A 126 545 08 40 		- L
254 A 126 545 08 40
ホルダー
ABS コネクタ

ﾌｯﾄﾉｰﾄ解説
[052]
ONLY USED WITH ANTI-LOCK BRAKING SYSTEM
[402]
NO LONGER AVAILABLE
 		002
257 A 124 540 00 17
センサ
リヤ・アクスル

ﾌｯﾄﾉｰﾄ解説
[006]
ｼｬｼﾅﾝﾊﾞNo.以前: F 005649
 		001
257 A 124 540 04 17
センサ

これに変更 A 124 540 19 17 		-
257 A 124 540 19 17
センサ
リヤ・アクスル

ﾌｯﾄﾉｰﾄ解説
[007]
ｼｬｼﾅﾝﾊﾞNo.以降: F 005650
 		001
260 A 008 545 09 28
コネクタ・ハウジング
2 ピン 		001
263 A 008 545 11 28
カバー

これに変更 A 012 545 04 28 		-
263 A 012 545 04 28
電動クラッチ
TO 008 545 09 28 		001
266 A 013 545 79 28
プラグ・ピン
TO 008 545 09 28 		002
269 A 006 997 73 48
シールリング

ﾌｯﾄﾉｰﾄ解説
[006]
ｼｬｼﾅﾝﾊﾞNo.以前: F 005649
 		001
269 A 006 997 73 48
シールリング
プラスチック仕様の場合

ﾌｯﾄﾉｰﾄ解説
[007]
ｼｬｼﾅﾝﾊﾞNo.以降: F 005650
 		001
269 A 014 997 97 48
シールリング
スチール仕様の場合

ﾌｯﾄﾉｰﾄ解説
[007]
ｼｬｼﾅﾝﾊﾞNo.以降: F 005650
 		001
272 A 001 997 14 81
ラバー・グロメット 001
275 A 000 997 31 81
貫通グロメット 001
278 N 914125 006502
ボルト
リヤ・アクスル・ハウジング/スピード・センサ 		001
281 A 001 995 10 01
クランプ
電気ケーブル / テール・ゲート 		002
284 N 007981 004318
鉄板ビス
電気ケーブル / テール・ゲート 		002
287 A 116 546 01 21
アース ・ケーブル

これに変更 A 140 540 07 31 		-
287 A 140 540 07 31
マイナス・ケーブル
ハイドロリック・ユニット 		001
290 N 000933 006103
ボルト

これに変更 N 304017 006018 		-
290 N 304017 006018
6角ボルト
アース・ストラップ固定用ツール 		001
293 N 912004 006102
ロック・ワッシャ
アース・ストラップ固定用ツール 		001
296 N 913013 005000
ナット

これに変更 N 910113 005001 		-
296 N 910113 005001
ヘキサゴン・ナット
アース・ストラップ固定用ツール 		001
299 A 126 540 03 69
ケーブル・コネクタ

ﾌｯﾄﾉｰﾄ解説
[045]
ｼｬｼﾅﾝﾊﾞNo.以前: F 017703
 		001 L
302 N 007981 004322
鉄板ビス

これに変更 N 007981 004233 		- L
302 N 007981 004233
鉄板ビス

これに変更 N 000000 000460 		- L
302 N 000000 000460
鉄板ビス
ケーブル・コネクタ / ファイヤ・ウォール

ﾌｯﾄﾉｰﾄ解説
[045]
ｼｬｼﾅﾝﾊﾞNo.以前: F 017703
 		002 L
305 N 000125 005312
ウインドウ
ケーブル・コネクタ / ファイヤ・ウォール

ﾌｯﾄﾉｰﾄ解説
[045]
ｼｬｼﾅﾝﾊﾞNo.以前: F 017703
 		002 L
308 N 007985 005125
ボルト

これに変更 N 007985 005157 		- L
308 N 007985 005157
ボルト
電気ケーブル/ ケーブル・コネクタ

ﾌｯﾄﾉｰﾄ解説
[045]
ｼｬｼﾅﾝﾊﾞNo.以前: F 017703
 		001 L
