一覧

PASSENGER CAR,SEDAN
126.024 => 300 SE
M: 103981
GM: 717431
GA: 722319, 722351
LG: 765706

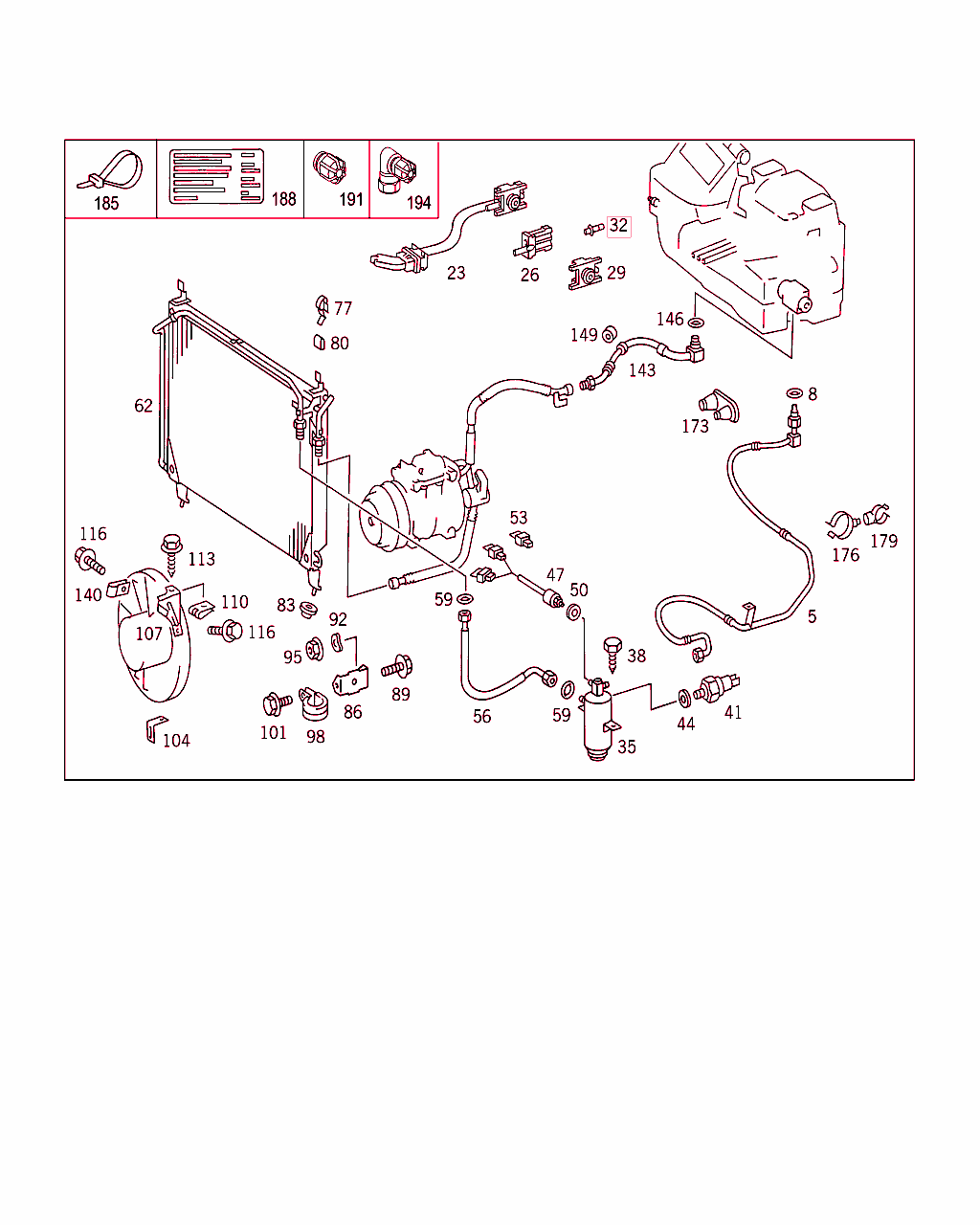

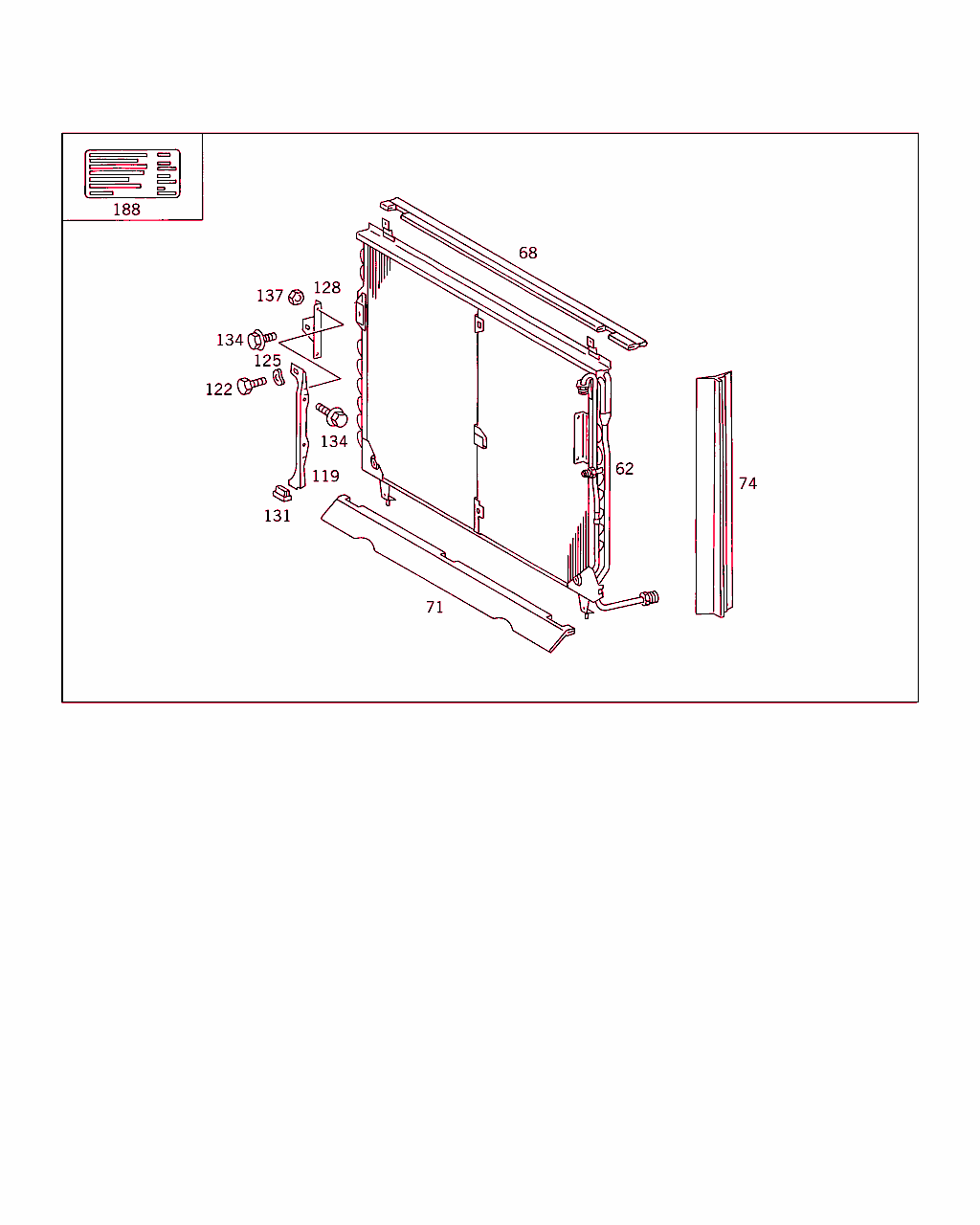

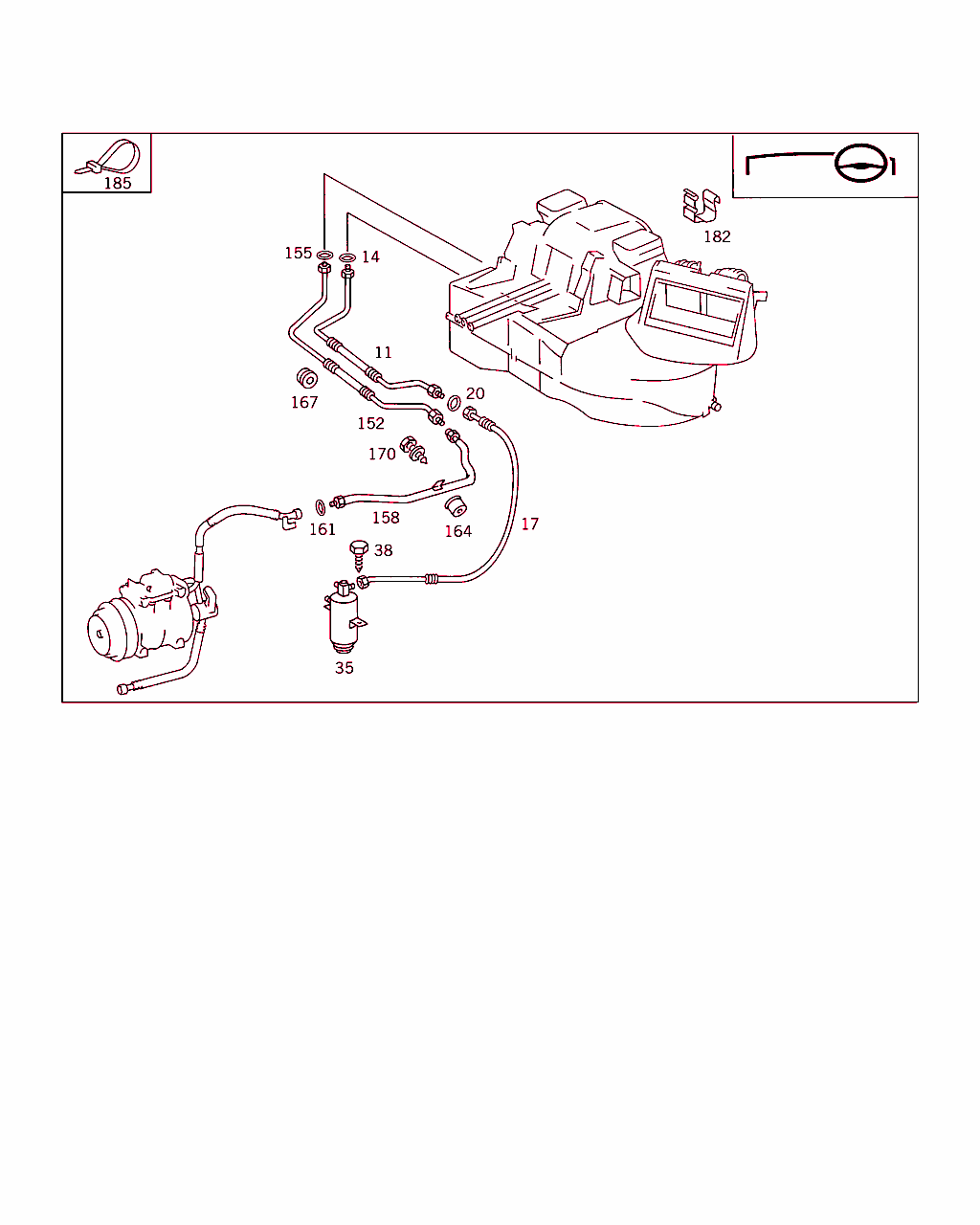

Schema

B83195000314.050726

[image]

B83195000028.950623

[image]

B83195000029.950623

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 126 830 02 15
パイプ
フルード・リザーバからエクスパンション・バルブへ 		001 L
8 A 123 997 02 40
シール・リング

これに変更 A 124 997 03 45 		-
8 A 124 997 03 45
シール・リング

これに変更 A 140 997 06 45 		-
8 A 140 997 06 45
シール・リング 002
11 A 126 830 14 15
パイプ
(インテーク・ライン) エクスパンション・バルブから ファイヤ・ウォールまで 		001 R
14 A 123 997 04 40
シール・リング

これに変更 A 124 997 05 45 		- R
14 A 124 997 05 45
シール・リング

これに変更 A 140 997 08 45 		- R
14 A 140 997 08 45
シール・リング 001 R
17 A 126 830 11 15
パイプ
フルード・リザーバからエクスパンション・バルブへ 		001 R
20 A 123 997 02 40
シール・リング

これに変更 A 124 997 03 45 		- R
20 A 124 997 03 45
シール・リング

これに変更 A 140 997 06 45 		- R
20 A 140 997 06 45
シール・リング 002 R
23 A 126 830 11 72
温度センサ
エバポレータ 		001
26 A 008 545 09 28
コネクタ・ハウジング
2 ピン 		001
29 A 008 545 10 28
カバー
TO 008 545 09 28 		001
32 A 013 545 79 28
プラグ・ピン
TO 008 545 09 28 		002
35 A 126 830 03 83
タンク
リザーバ 		001
38 N 007976 004205
鉄板ビス 002
41 A 000 820 43 10
スイッチ

これに変更 A 124 820 59 10

ﾌｯﾄﾉｰﾄ解説
[105]
FIRST EXHAUST STOCK OF OLD PARTS UP TO IDENT NO. A 273 489
 		-
41 A 124 820 59 10
スイッチ

これに変更 A 124 821 36 51 		-
41 A 124 821 36 51
スイッチ

これに変更 A 124 820 83 10 		-
41 A 124 820 83 10
スイッチ
フルード・リザーバーに 		001
44 A 123 997 07 40
シール・リング

これに変更 A 140 997 11 45 		-
44 A 140 997 11 45
シール・リング 001
47 A 002 820 52 10
スイッチ

これに変更 A 004 820 07 10 		-
47 A 004 820 07 10
スイッチ

これに変更 A 004 820 68 10 		-
47 A 004 820 68 10
スイッチ
フルード・リザーバーに 		001
50 A 123 997 07 40
シール・リング

これに変更 A 140 997 11 45 		-
50 A 140 997 11 45
シール・リング 001
53 A 000 546 06 45
絶縁スリーブ 001
56 A 126 830 47 15
パイプ

これに変更 A 126 830 49 15 		-
56 A 126 830 49 15
パイプ
コンデンサからフルード・リザーバへ 		001
59 A 123 997 02 40
シール・リング

これに変更 A 124 997 03 45 		-
59 A 124 997 03 45
シール・リング

これに変更 A 140 997 06 45 		-
59 A 140 997 06 45
シール・リング 002
62 A 126 830 26 70
コンデンサ

これに変更 A 126 830 24 70 		-
62 A 126 830 24 70
コンデンサ

ﾌｯﾄﾉｰﾄ解説
[113]
ｼｬｼﾅﾝﾊﾞNo.以前: A 496759
 		001
62 A 126 830 28 70
コンデンサ

ﾌｯﾄﾉｰﾄ解説
[114]
ｼｬｼﾅﾝﾊﾞNo.以降: A 496760
 		001
68 A 126 835 04 98
ガスケット
/コンデンサ、上部

ﾌｯﾄﾉｰﾄ解説
[114]
ｼｬｼﾅﾝﾊﾞNo.以降: A 496760
 		001
71 A 126 835 05 98
ガスケット
コンデンサー下部に

ﾌｯﾄﾉｰﾄ解説
[114]
ｼｬｼﾅﾝﾊﾞNo.以降: A 496760
 		001
74 A 126 835 06 98
ガスケット
/コンデンサ、横

ﾌｯﾄﾉｰﾄ解説
[114]
ｼｬｼﾅﾝﾊﾞNo.以降: A 496760
 		002
77 A 126 835 00 34
スプリング
コンデンサ/フロント・センタ補強材 およびアンダ・キャリア 		002
80 A 126 835 00 93
スペーサ
コンデンサ/フロント・センタ補強材 およびアンダ・キャリア 		002
83 A 126 997 09 81
グロメット
コンデンサ/フロント・センタ補強材 およびアンダ・キャリア 		002
86 A 126 830 20 14
ホルダー

ﾌｯﾄﾉｰﾄ解説
[117]
USED WITHOUT AUTOMATIC AIR CONDITIONER
 		001
89 N 914129 006001
ボルト

ﾌｯﾄﾉｰﾄ解説
[117]
USED WITHOUT AUTOMATIC AIR CONDITIONER
 		001
92 N 000137 006204
スプリング・ワッシャ

ﾌｯﾄﾉｰﾄ解説
[117]
USED WITHOUT AUTOMATIC AIR CONDITIONER
 		001
95 N 913023 006001
ナット

ﾌｯﾄﾉｰﾄ解説
[117]
USED WITHOUT AUTOMATIC AIR CONDITIONER
 		001
98 N 916016 012200
クランプ

ﾌｯﾄﾉｰﾄ解説
[117]
USED WITHOUT AUTOMATIC AIR CONDITIONER
 		001
101 N 914126 006002
ボルト

これに変更 N 910105 006023 		-
101 N 910105 006023
ボルト

ﾌｯﾄﾉｰﾄ解説
[117]
USED WITHOUT AUTOMATIC AIR CONDITIONER
 		001
104 A 126 835 01 14
ホルダー
補助ブロワ/ フロント・センタ補強材

ﾌｯﾄﾉｰﾄ解説
[113]
ｼｬｼﾅﾝﾊﾞNo.以前: A 496759
 		001
107 A 126 835 14 14
ホルダー
補助ブロワ/ フロント・センタ補強材

ﾌｯﾄﾉｰﾄ解説
[113]
ｼｬｼﾅﾝﾊﾞNo.以前: A 496759
 		001
110 A 000 994 50 45
クリップ
補助ブロワ/ フロント・センタ補強材

ﾌｯﾄﾉｰﾄ解説
[113]
ｼｬｼﾅﾝﾊﾞNo.以前: A 496759
 		002
113 N 914128 006200
鉄板ビス
補助ブロワ/ フロント・センタ補強材

ﾌｯﾄﾉｰﾄ解説
[113]
ｼｬｼﾅﾝﾊﾞNo.以前: A 496759
 		003
116 N 914004 005001
ワッシャ付きボルト
補助ブロワ/ フロント・センタ補強材

ﾌｯﾄﾉｰﾄ解説
[113]
ｼｬｼﾅﾝﾊﾞNo.以前: A 496759
 		003
119 A 126 835 39 14
ホルダー
補助ブロワ/補助ブロワ

ﾌｯﾄﾉｰﾄ解説
[114]
ｼｬｼﾅﾝﾊﾞNo.以降: A 496760
 		001
122 N 000933 005035
ボルト
補助ブロワ/補助ブロワ

ﾌｯﾄﾉｰﾄ解説
[114]
ｼｬｼﾅﾝﾊﾞNo.以降: A 496760
 		002
125 N 000137 005203
スプリング・ワッシャ
補助ブロワ/補助ブロワ

ﾌｯﾄﾉｰﾄ解説
[114]
ｼｬｼﾅﾝﾊﾞNo.以降: A 496760
 		002
128 A 126 835 40 14
ホルダー
ブラケット/補助ブロワ

ﾌｯﾄﾉｰﾄ解説
[114]
ｼｬｼﾅﾝﾊﾞNo.以降: A 496760
 		001
131 A 129 835 01 93
スペーサ
補助ブロワ/コンデンサ

ﾌｯﾄﾉｰﾄ解説
[114]
ｼｬｼﾅﾝﾊﾞNo.以降: A 496760
 		001
134 N 914001 005002
ワッシャ付きボルト
ブラケット/補助ブロワ

ﾌｯﾄﾉｰﾄ解説
[114]
ｼｬｼﾅﾝﾊﾞNo.以降: A 496760
 		002
134 N 914001 005002
ワッシャ付きボルト
補助ブロワ/コンデンサ

ﾌｯﾄﾉｰﾄ解説
[114]
ｼｬｼﾅﾝﾊﾞNo.以降: A 496760
 		004
137 N 000934 005008
ナット
ブラケット/補助ブロワ

ﾌｯﾄﾉｰﾄ解説
[114]
ｼｬｼﾅﾝﾊﾞNo.以降: A 496760
 		001
137 N 000934 005008
ナット
補助ブロワ/コンデンサ

ﾌｯﾄﾉｰﾄ解説
[114]
ｼｬｼﾅﾝﾊﾞNo.以降: A 496760
 		001
140 A 116 995 02 01
クランプ
補助ブロワ/ フロント・センタ補強材 		001
143 A 126 830 06 15
パイプ
エクスパンション・バルブからエア・コンプレッサ・パイプ まで 		001 L
146 A 123 997 04 40
シール・リング

これに変更 A 124 997 05 45 		- L
146 A 124 997 05 45
シール・リング

これに変更 A 140 997 08 45 		- L
146 A 140 997 08 45
シール・リング 001 L
149 A 116 466 14 82
ラバー・リング 001 L
152 A 126 830 15 15
パイプ
（プレッシャ・ライン）エクスパンション・バルブからファイヤ・ウォールへ 		001 R
155 A 123 997 02 40
シール・リング

これに変更 A 124 997 03 45 		- R
155 A 124 997 03 45
シール・リング

これに変更 A 140 997 06 45 		- R
155 A 140 997 06 45
シール・リング 001 R
158 A 126 830 10 15
パイプ
エクスパンション・バルブからエア・コンプレッサ・パイプ まで 		001 R
161 A 123 997 09 40
シール・リング

これに変更 A 124 997 06 45 		- R
161 A 124 997 06 45
シール・リング

これに変更 A 140 997 09 45 		- R
161 A 140 997 09 45
丸形シール・リング 001 R
164 A 000 992 03 05
ブッシュ
パーティションからエア・コンプレッサ/ホイール・ハウスまでの 冷媒ライン 		001 R
167 A 000 997 31 81
グロメット
パーティションからエア・コンプレッサ/ホイール・ハウスまでの 冷媒ライン 		001 R
170 N 914031 004200
ワッシャ付きボルト
パーティションからエア・コンプレッサ/ホイール・ハウスまでの 冷媒ライン 		001 R
173 A 126 997 05 81
グロメット
ファイヤウォールを通過する冷媒ライン 		001
176 A 000 995 20 65
クランプ
冷媒ライン / フューエル・ホース SCHLAUCH

ﾌｯﾄﾉｰﾄ解説
[117]
USED WITHOUT AUTOMATIC AIR CONDITIONER
 		001
179 A 000 476 04 36
ホルダー
冷媒ライン / フューエル・ホース SCHLAUCH

ﾌｯﾄﾉｰﾄ解説
[117]
USED WITHOUT AUTOMATIC AIR CONDITIONER
 		001
182 A 002 988 48 78
クリップ

ﾌｯﾄﾉｰﾄ解説
[117]
USED WITHOUT AUTOMATIC AIR CONDITIONER
 		001 R
185 A 001 997 42 90
連結ピース

これに変更 A 001 997 43 90 		-
185 A 001 997 43 90
連結ピース
ホース / ヒータ・ボックス・ブラケット 		NB
185 A 001 997 83 90
連結ピース NB
185 A 002 997 23 90
ケーブル・ストラップ

これに変更 A 004 997 18 90 		-
185 A 004 997 18 90
連結ピース NB
188 A 124 835 01 88
ステッカ 001
191 A 000 835 07 51
アダプタ
吸入側
R12-->R134A 		001
191 A 000 835 06 51
アダプタ
高圧側
R12-->R134A 		001
194 A 000 835 09 51
アダプタ
吸入側
R12-->R134A 		001
194 A 000 835 08 51
アダプタ
高圧側
R12-->R134A 		001
