一覧

乗用車セダン、モデル・イヤー 86 年識別 No. A 278678 以前、例外はA 269185、A 269200、A 269217、A 269480、A 269504、A 274244、A 274534、A 274741、A 274819A 274858、A 274918、A 275086、A 275101、A 275110、A 275151、A 275409、A 275529、A 275800A 275813、A 275822、A 276078、A 276085、A 276193、A 276689、A 277692、A 278293、A 278409A 278629乗用車セダン、モデル・イヤー 87 年識別 No. A 278679 以降およびA 269185、A 269200、A 269217、A 269480、A 269504、A 274244、A 274534、A 274741、A 274819A 274858、A 274918、A 275086、A 275101、A 275110、A 275151、A 275409、A 275529、A 275800A 275813、A 275822、A 276078、A 276085、A 276193、A 276689、A 277692、A 278293、A 278409A 278629識別 No. A 362818 以前、例外はA 358065、A 358079、A 358612、A 358635、A 359504、A 359601、A 359617、A 359634、A 359976A 362307、A 362362、A 362429、A 362491、A 362539、A 362600、A 362615、A 362659、A、362746A 362762、乗用車セダン、モデル・イヤー 88 年識別 No. A 362819 以降およびA 358065、A 358079、A 358612、A 358635、A 359504、A 359601、A 359617、A 359634、A 359976A 362307、A 362362、A 362429、A 362491、A 362539、A 362600、A 362615、A 362659、A、362746A 362762、識別 No. A 428974 以前、例外はA 420801、A 425952、A 426530、A 426601、A 426621、A 427895、A 428101、A 428106、A 428114A 428128、A 428138、A 428139、A 428148、A 428154、A 428325、A 428334、A 428337、A 428341A 428349、A 428408、A 428415、A 428418、A 428424、A 428450、A 428480、A 428517、A 428519A 428523、A 428528、A 428551、A 428558、A 428578、A 428581、A 428676、A 428678、A 428722A 428731、A 428934、A 428945、A 428950、A 428956、A 428965乗用車セダン、モデル・イヤー 89 年識別 No. A 428975 以降およびA 420801、A 425952、A 426530、A 426601、A 426621、A 427895、A 428101、A 428106、A 428114A 428128、A 428138、A 428139、A 428148、A 428154、A 4283A 428523,A 428528,A 428551,A 428558,A 428578,A 428581,A 428676,A 428678,A 428722A 428731,A 428934,A 428945,A 428950,A 428956,A 428965
UP TO IDENT NO. A 495806 EXCEPT FOR
A 460855,A 481599,A 487235,A 488709,A 490188,A 490261,A 491180,A 491197,A 491314A 491373,A 491390,A 491407,A 491770,A 491845,A 491860,A 491946,A 492002,A 492016A 492048,A 492072,A 492270,A 492284,A 492299,A 492520,A 492628,A 492655,A 492679A 492736,A 492802,A 493299,A 493348,A 493388,A 493512,A 493599,A 493610,A 493622A 493803,A 493813,A 493970,A 493992,A 494023,A 494035,A 494492,A 495689,A 495698A 495709,A 495711,A 495720,A 495732,A 495736,A 495738,A 495741,A 495761,A 495767ALSO INSTALLED ON A 495899,A496048,A496237,A 496263,A 507458
PASSENGER CAR,SEDAN,MODEL YEAR '90
FROM IDENT NO. A 495807 ALSO INSTALLED ON
A 460855,A 481599,A 487235,A 488709,A 490188,A 490261,A 491180,A 491197,A 491314A 491373,A 491390,A 491407,A 491770,A 491845,A 491860,A 491946,A 492002,A 492016A 492048,A 492072,A 492270,A 492284,A 492299,A 492520,A 492628,A 492655,A 492679A 492736,A 492802,A 493299,A 493348,A 493388,A 493512,A 493599,A 493610,A 493622A 493803,A 493813,A 493970,A 493992,A 494023,A 494035,A 494492,A 495689,A 495698A 495709,A 495711,A 495720,A 495732,A 495736,A 495738,A 495741,A 495761,A 495767EXCEPT FOR A 495824,A 495899,A 496048,A 496237,A 496236,A 507458
UP TO IDENT NO. A 556029 EXCEPT FOR
A 549161,A 549199,A 549956,A 550037,A 550061,A 550516,A 550941,A 551049,A 551128A 551389,A 551470,A 551567,A 551942,A 555878,A 555989,A 555992,A 555999,A 556014A 556020,A 556024,A 556027
PASSENGER CAR,SEDAN,MODEL YEAR '91
FROM IDENT NO. A 556030 ALSO INSTALLED ON
A 549161,A 549199,A 549956,A 550037,A 550061,A 550516,A 550941,A 551049,A 551128A 551389,A 551470,A 551567,A 551942,A 555878,A 555989,A 555992,A 555999,A 556014A 556020,A 556024,A 556027
126.024 => 300 SE JAPAN
M: 103981
GA: 722319, 722351
LG: 765706

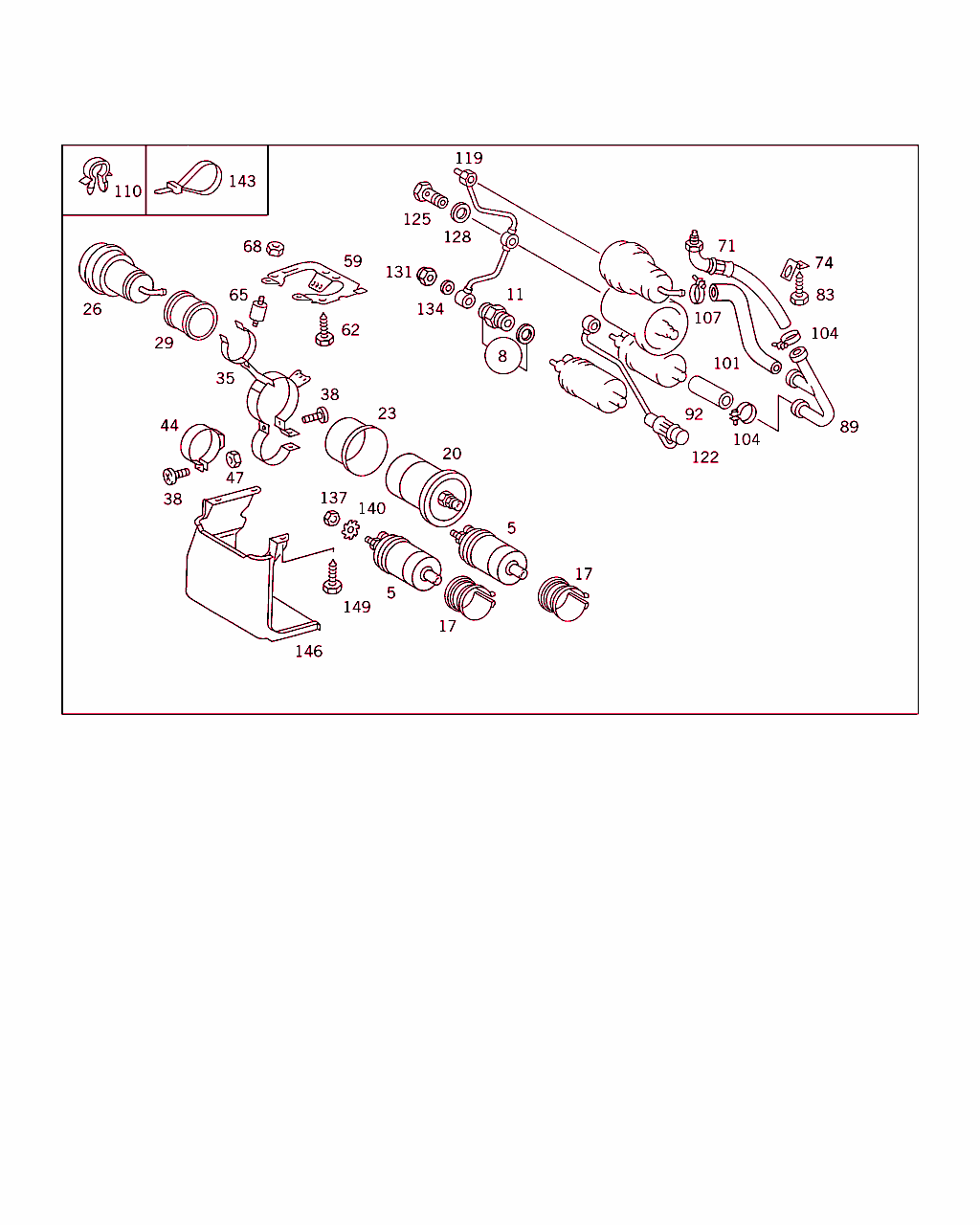

Schema

B47030000060.950623

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 002 091 97 01
フューエル・ポンプ 001
8 A 000 090 01 10
バルブ 001
11 N 007603 012405
シール・リング 001
17 A 123 091 00 82
絶縁ピース 001
20 A 001 477 87 01
フューエル・フィルタ

これに変更 A 002 477 17 01 		-
20 A 002 477 17 01
フューエル・フィルタ

♦ 以下から選択できます A 002 477 13 01 		001
20 A 002 477 13 01
フューエル・フィルタ

これに変更 A 002 477 44 01

ﾌｯﾄﾉｰﾄ解説
[453]
標準修理プロセス
 		001
20 A 002 477 44 01
フューエル・フィルタ

ﾌｯﾄﾉｰﾄ解説
[453]
標準修理プロセス
 		001
23 A 000 091 01 82
絶縁ピース 001
26 A 000 476 05 21
アキュムレータ

♦ 以下から選択できます A 000 476 06 21 		001
26 A 000 476 06 21
アキュムレータ

♦ 以下から選択できます A 000 476 05 21 		001
29 A 126 478 00 53
スペーサ・チューブ 001
35 A 126 470 16 81
ホルダー
ポンプ、フィルタおよびフューエル・アキュムレータ 		001
38 N 007985 005165
ボルト
ポンプ、フィルタおよびフューエル・アキュムレータ / ブラケット 		003
38 N 007985 005146
ボルト
ポンプ、フィルタおよびフューエル・アキュムレータ / ブラケット 		001
47 N 000934 005008
ナット
ポンプ、フィルタおよびフューエル・アキュムレータ / ブラケット 		003
59 A 126 478 03 40
ホルダー
リヤ・アクスル・サポート 		001
62 N 007976 006203
鉄板ビス
ブラケット / リヤ・アクスル・サポート 		004
65 A 126 988 00 11
バッファ
ポンプ・ブラケットおよびフィルタ / クロス・メンバ・ ブラケット 		004
68 N 000934 005008
ナット
ポンプ・ブラケットおよびフィルタ / クロス・メンバ・ ブラケット 		008
71 A 126 470 16 75
フューエル・ホース 001
74 A 126 476 05 36
ホルダー

これに変更 A 126 476 06 36 		-
74 A 126 476 06 36
ホルダー
インテーク・ホースおよびリターン・ホース / リヤ・アクスル・クロス・メンバ 		001
83 N 007976 006203
鉄板ビス 001
89 A 126 470 00 62
アングル・ピース 001
92 A 123 476 30 26
ホース
アングル・ピース / ポンプ
60 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
101 A 126 470 40 75
フューエル・ホース
フューエル・アキュムレータからアングル・ピースまで 		001
104 N 916033 021100
クランプ 002
107 N 916033 011100
クランプ 002
110 A 000 995 76 44
クランプ

これに変更 A 000 995 52 44 		-
110 A 000 995 52 44
クランプ 001
119 A 126 470 26 64
ライン 001
125 N 915036 008202
中空ボルト 001
128 N 007603 012110
シール・リング 002
131 A 123 990 00 53
ナット 001
134 N 007603 012110
シール・リング 002
137 N 000934 004006
ナット
電気ケーブル / フューエル・ポンプ 		001
137 N 000934 005008
ナット
電気ケーブル / フューエル・ポンプ 		001
140 N 006797 004132
歯付きワッシャ
電気ケーブル / フューエル・ポンプ 		001
140 N 006797 005231
歯付きワッシャ
電気ケーブル / フューエル・ポンプ 		001
143 A 114 997 04 90
連結ピース

これに変更 A 114 997 02 90 		-
143 A 114 997 02 90
連結ピース

これに変更 A 114 997 05 90 		-
143 A 114 997 05 90
連結ピース 001
146 A 126 478 03 37
プロテクト・カバー 001
149 N 007976 006203
鉄板ビス 003
