乗用車セダン、モデル・イヤー 86 年識別 No. A 278678 以前、例外はA 269185、A 269200、A 269217、A 269480、A 269504、A 274244、A 274534、A 274741、A 274819A 274858、A 274918、A 275086、A 275101、A 275110、A 275151、A 275409、A 275529、A 275800A 275813、A 275822、A 276078、A 276085、A 276193、A 276689、A 277692、A 278293、A 278409A 278629乗用車セダン、モデル・イヤー 87 年識別 No. A 278679 以降およびA 269185、A 269200、A 269217、A 269480、A 269504、A 274244、A 274534、A 274741、A 274819A 274858、A 274918、A 275086、A 275101、A 275110、A 275151、A 275409、A 275529、A 275800A 275813、A 275822、A 276078、A 276085、A 276193、A 276689、A 277692、A 278293、A 278409A 278629識別 No. A 362818 以前、例外はA 358065、A 358079、A 358612、A 358635、A 359504、A 359601、A 359617、A 359634、A 359976A 362307、A 362362、A 362429、A 362491、A 362539、A 362600、A 362615、A 362659、A、362746A 362762、乗用車セダン、モデル・イヤー 88 年識別 No. A 362819 以降およびA 358065、A 358079、A 358612、A 358635、A 359504、A 359601、A 359617、A 359634、A 359976A 362307、A 362362、A 362429、A 362491、A 362539、A 362600、A 362615、A 362659、A、362746A 362762、識別 No. A 428974 以前、例外はA 420801、A 425952、A 426530、A 426601、A 426621、A 427895、A 428101、A 428106、A 428114A 428128、A 428138、A 428139、A 428148、A 428154、A 428325、A 428334、A 428337、A 428341A 428349、A 428408、A 428415、A 428418、A 428424、A 428450、A 428480、A 428517、A 428519A 428523、A 428528、A 428551、A 428558、A 428578、A 428581、A 428676、A 428678、A 428722A 428731、A 428934、A 428945、A 428950、A 428956、A 428965乗用車セダン、モデル・イヤー 89 年識別 No. A 428975 以降およびA 420801、A 425952、A 426530、A 426601、A 426621、A 427895、A 428101、A 428106、A 428114A 428128、A 428138、A 428139、A 428148、A 428154、A 4283A 428523,A 428528,A 428551,A 428558,A 428578,A 428581,A 428676,A 428678,A 428722A 428731,A 428934,A 428945,A 428950,A 428956,A 428965
UP TO IDENT NO. A 495806 EXCEPT FOR
A 460855,A 481599,A 487235,A 488709,A 490188,A 490261,A 491180,A 491197,A 491314A 491373,A 491390,A 491407,A 491770,A 491845,A 491860,A 491946,A 492002,A 492016A 492048,A 492072,A 492270,A 492284,A 492299,A 492520,A 492628,A 492655,A 492679A 492736,A 492802,A 493299,A 493348,A 493388,A 493512,A 493599,A 493610,A 493622A 493803,A 493813,A 493970,A 493992,A 494023,A 494035,A 494492,A 495689,A 495698A 495709,A 495711,A 495720,A 495732,A 495736,A 495738,A 495741,A 495761,A 495767ALSO INSTALLED ON A 495899,A496048,A496237,A 496263,A 507458
PASSENGER CAR,SEDAN,MODEL YEAR '90
FROM IDENT NO. A 495807 ALSO INSTALLED ON
A 460855,A 481599,A 487235,A 488709,A 490188,A 490261,A 491180,A 491197,A 491314A 491373,A 491390,A 491407,A 491770,A 491845,A 491860,A 491946,A 492002,A 492016A 492048,A 492072,A 492270,A 492284,A 492299,A 492520,A 492628,A 492655,A 492679A 492736,A 492802,A 493299,A 493348,A 493388,A 493512,A 493599,A 493610,A 493622A 493803,A 493813,A 493970,A 493992,A 494023,A 494035,A 494492,A 495689,A 495698A 495709,A 495711,A 495720,A 495732,A 495736,A 495738,A 495741,A 495761,A 495767EXCEPT FOR A 495824,A 495899,A 496048,A 496237,A 496236,A 507458
UP TO IDENT NO. A 556029 EXCEPT FOR
A 549161,A 549199,A 549956,A 550037,A 550061,A 550516,A 550941,A 551049,A 551128A 551389,A 551470,A 551567,A 551942,A 555878,A 555989,A 555992,A 555999,A 556014A 556020,A 556024,A 556027
PASSENGER CAR,SEDAN,MODEL YEAR '91
FROM IDENT NO. A 556030 ALSO INSTALLED ON
A 549161,A 549199,A 549956,A 550037,A 550061,A 550516,A 550941,A 551049,A 551128A 551389,A 551470,A 551567,A 551942,A 555878,A 555989,A 555992,A 555999,A 556014A 556020,A 556024,A 556027

126.024 => 300 SE JAPAN
M: 103981
GA: 722319, 722351
LG: 765706

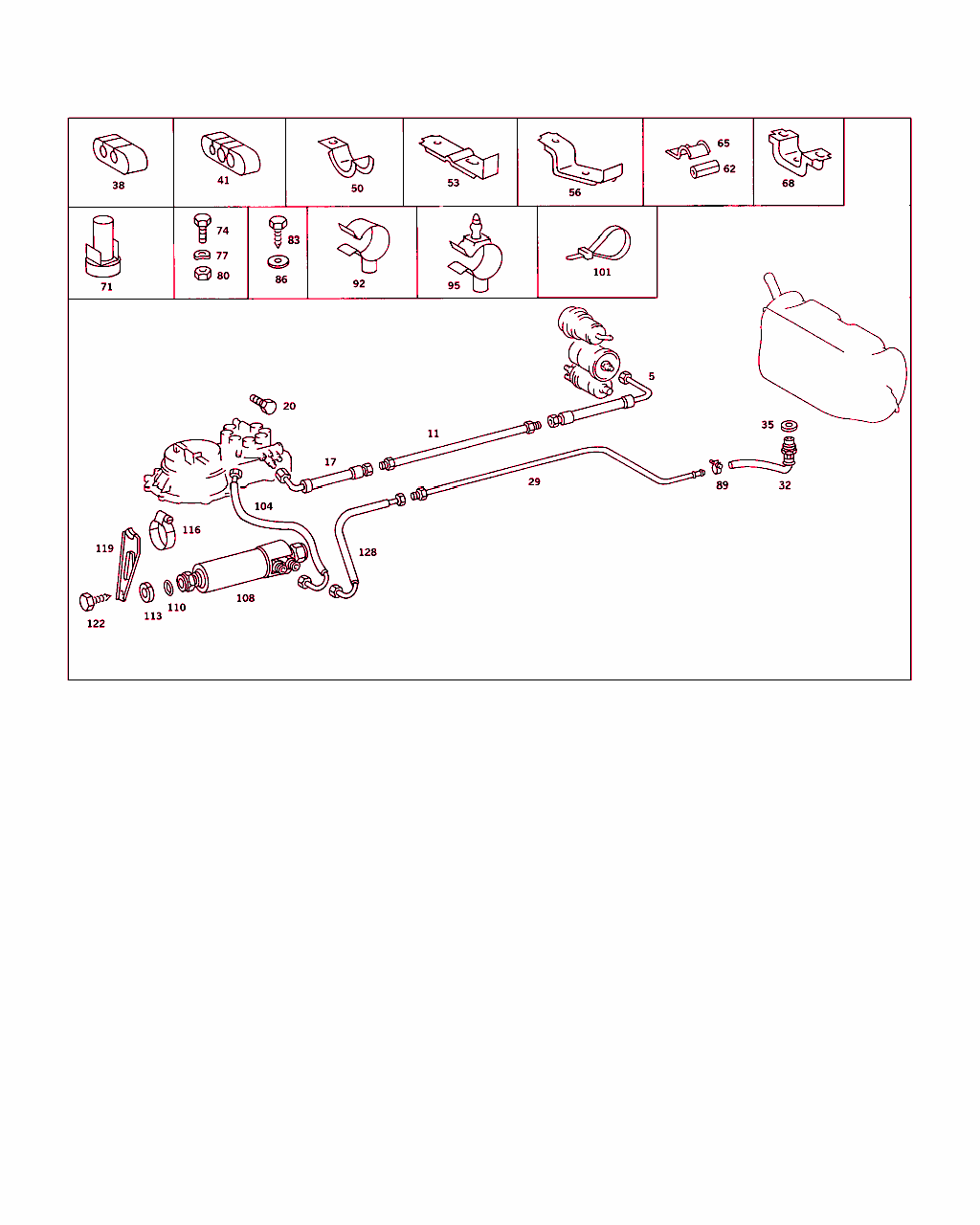

Schema

B47045000112.921103

[image]
x 番号 部品番号 名称/補足インフォメーション バージョン
5 A 126 470 42 75
フューエル・ホース
フューエル・フィルタからフィード・ラインまで
001
11 A 126 470 30 64
ライン
フィード・ライン
001
17 A 126 470 30 75
フューエル・ホース
エンジンへのサプライ・ライン
001
20 N 000933 006122
ボルト

これに変更 N 304017 006034
-
20 N 304017 006034
ボルト
フューエル・ホース / フューエル・ディストリビュータ
001
29 A 126 470 32 64
ライン

これに変更 A 126 470 33 64
-
29 A 126 470 33 64
ライン
リターン
001
32 A 126 470 41 75
フューエル・ホース
リターン・ラインからフューエル・リザーバへ
001
35 N 007603 014106
シール・リング
フューエル・タンクのリターン・ライン
001
38 A 000 987 77 70
成形ラバー
リヤ・フロア下側のフューエル・ラインに
20 MM

フットノート解説
[404]
メートル単位で注文のこと
NB
41 A 110 476 00 84
ダンピング・ストリップ
フューエル・ライン / ボディ
NB
41 A 109 476 03 84
ダンピング・ストリップ
フューエル・ライン / ボディ
NB
41 A 126 476 05 84
ダンピング・ストリップ
左サイド・メンバ/ フューエル・ラインおよびブレーキ・ライン
NB
41 A 116 476 02 84
ダンピング・ストリップ
ケーブル / 左リヤ・アクスル上の リヤ・フロア
001
53 A 115 995 02 22
クランプ
ボディ・フロア/フューエル・ラインおよび ブレーキ・ライン
003
56 A 109 995 00 22
クランプ
ボディ・フロア/フューエル・ラインおよび ブレーキ・ライン
NB
56 A 110 995 00 22
クランプ
フューエル・ライン / ボディ
NB
56 A 126 995 07 22
クランプ 001
56 A 126 995 10 22
クランプ
フューエル・ライン / フロント・パーティション
001
62 N 073379 008100
ホース
ホイール・ハウスに取り付けるベンチレーション・ライン
001
65 A 108 995 05 20
クランプ
ホイール・ハウスに取り付けるベンチレーション・ライン
001
68 A 109 995 00 15
クランプ
ケーブル / 左リヤ・アクスル上の リヤ・フロア
001
71 A 120 420 02 27
ボルト
リヤ・アクスル中央上のリヤ・フロア/ ライン
001
74 N 000933 006122
ボルト

これに変更 N 304017 006034
-
74 N 304017 006034
ボルト
フューエル・ライン / フロント・パーティション
001
77 N 000137 006204
スプリング・ワッシャ
フューエル・ライン / フロント・パーティション
001
80 N 000934 006007
ナット
フューエル・ライン / フロント・パーティション
001
83 N 007976 006203
鉄板ビス
ケーブル / 左リヤ・アクスル上の リヤ・フロア
002
83 N 007976 006204
鉄板ビス
6.3X16
003
86 A 000 987 38 41
ラバー・リング

これに変更 A 201 987 02 41
-
86 A 201 987 02 41
ラバー・リング
リヤ・アクスル中央上のリヤ・フロア/ ライン
001
89 N 916002 012100
クランプ
フューエル・ホース / リターン・ライン
001
92 A 110 995 01 65
クランプ NB
95 A 110 995 00 65
クランプ

これに変更 A 000 476 04 36
-
95 A 110 995 03 65
クランプ

これに変更 A 000 476 04 36
-
95 A 000 476 04 36
ホルダー 004
101 A 001 997 41 90
連結ピース 001
128 A 126 470 29 75
フューエル・ホース
エンジンからリターン・ラインまで
001
128 A 126 470 44 75
フューエル・ホース

これに変更 A 201 470 63 75
-
128 A 201 470 63 75
フューエル・ホース
プレッシャ・レギュレータからフューエル・クーラへ
001
128 A 126 470 45 75
フューエル・ホース
フューエル・クーラからリターン・ラインまで
001
128 A 126 470 43 75
フューエル・ホース
フューエル・クーラからリターン・ラインまで
001
