一覧

乗用車セダン、モデル・イヤー 86 年識別 No. A 278678 以前、例外はA 269185、A 269200、A 269217、A 269480、A 269504、A 274244、A 274534、A 274741、A 274819A 274858、A 274918、A 275086、A 275101、A 275110、A 275151、A 275409、A 275529、A 275800A 275813、A 275822、A 276078、A 276085、A 276193、A 276689、A 277692、A 278293、A 278409A 278629乗用車セダン、モデル・イヤー 87 年識別 No. A 278679 以降およびA 269185、A 269200、A 269217、A 269480、A 269504、A 274244、A 274534、A 274741、A 274819A 274858、A 274918、A 275086、A 275101、A 275110、A 275151、A 275409、A 275529、A 275800A 275813、A 275822、A 276078、A 276085、A 276193、A 276689、A 277692、A 278293、A 278409A 278629識別 No. A 362818 以前、例外はA 358065、A 358079、A 358612、A 358635、A 359504、A 359601、A 359617、A 359634、A 359976A 362307、A 362362、A 362429、A 362491、A 362539、A 362600、A 362615、A 362659、A、362746A 362762、乗用車セダン、モデル・イヤー 88 年識別 No. A 362819 以降およびA 358065、A 358079、A 358612、A 358635、A 359504、A 359601、A 359617、A 359634、A 359976A 362307、A 362362、A 362429、A 362491、A 362539、A 362600、A 362615、A 362659、A、362746A 362762、識別 No. A 428974 以前、例外はA 420801、A 425952、A 426530、A 426601、A 426621、A 427895、A 428101、A 428106、A 428114A 428128、A 428138、A 428139、A 428148、A 428154、A 428325、A 428334、A 428337、A 428341A 428349、A 428408、A 428415、A 428418、A 428424、A 428450、A 428480、A 428517、A 428519A 428523、A 428528、A 428551、A 428558、A 428578、A 428581、A 428676、A 428678、A 428722A 428731、A 428934、A 428945、A 428950、A 428956、A 428965乗用車セダン、モデル・イヤー 89 年識別 No. A 428975 以降およびA 420801、A 425952、A 426530、A 426601、A 426621、A 427895、A 428101、A 428106、A 428114A 428128、A 428138、A 428139、A 428148、A 428154、A 4283A 428523,A 428528,A 428551,A 428558,A 428578,A 428581,A 428676,A 428678,A 428722A 428731,A 428934,A 428945,A 428950,A 428956,A 428965
UP TO IDENT NO. A 495806 EXCEPT FOR
A 460855,A 481599,A 487235,A 488709,A 490188,A 490261,A 491180,A 491197,A 491314A 491373,A 491390,A 491407,A 491770,A 491845,A 491860,A 491946,A 492002,A 492016A 492048,A 492072,A 492270,A 492284,A 492299,A 492520,A 492628,A 492655,A 492679A 492736,A 492802,A 493299,A 493348,A 493388,A 493512,A 493599,A 493610,A 493622A 493803,A 493813,A 493970,A 493992,A 494023,A 494035,A 494492,A 495689,A 495698A 495709,A 495711,A 495720,A 495732,A 495736,A 495738,A 495741,A 495761,A 495767ALSO INSTALLED ON A 495899,A496048,A496237,A 496263,A 507458
PASSENGER CAR,SEDAN,MODEL YEAR '90
FROM IDENT NO. A 495807 ALSO INSTALLED ON
A 460855,A 481599,A 487235,A 488709,A 490188,A 490261,A 491180,A 491197,A 491314A 491373,A 491390,A 491407,A 491770,A 491845,A 491860,A 491946,A 492002,A 492016A 492048,A 492072,A 492270,A 492284,A 492299,A 492520,A 492628,A 492655,A 492679A 492736,A 492802,A 493299,A 493348,A 493388,A 493512,A 493599,A 493610,A 493622A 493803,A 493813,A 493970,A 493992,A 494023,A 494035,A 494492,A 495689,A 495698A 495709,A 495711,A 495720,A 495732,A 495736,A 495738,A 495741,A 495761,A 495767EXCEPT FOR A 495824,A 495899,A 496048,A 496237,A 496236,A 507458
UP TO IDENT NO. A 556029 EXCEPT FOR
A 549161,A 549199,A 549956,A 550037,A 550061,A 550516,A 550941,A 551049,A 551128A 551389,A 551470,A 551567,A 551942,A 555878,A 555989,A 555992,A 555999,A 556014A 556020,A 556024,A 556027
PASSENGER CAR,SEDAN,MODEL YEAR '91
FROM IDENT NO. A 556030 ALSO INSTALLED ON
A 549161,A 549199,A 549956,A 550037,A 550061,A 550516,A 550941,A 551049,A 551128A 551389,A 551470,A 551567,A 551942,A 555878,A 555989,A 555992,A 555999,A 556014A 556020,A 556024,A 556027
126.024 => 300 SE JAPAN
M: 103981
GA: 722319, 722351
LG: 765706

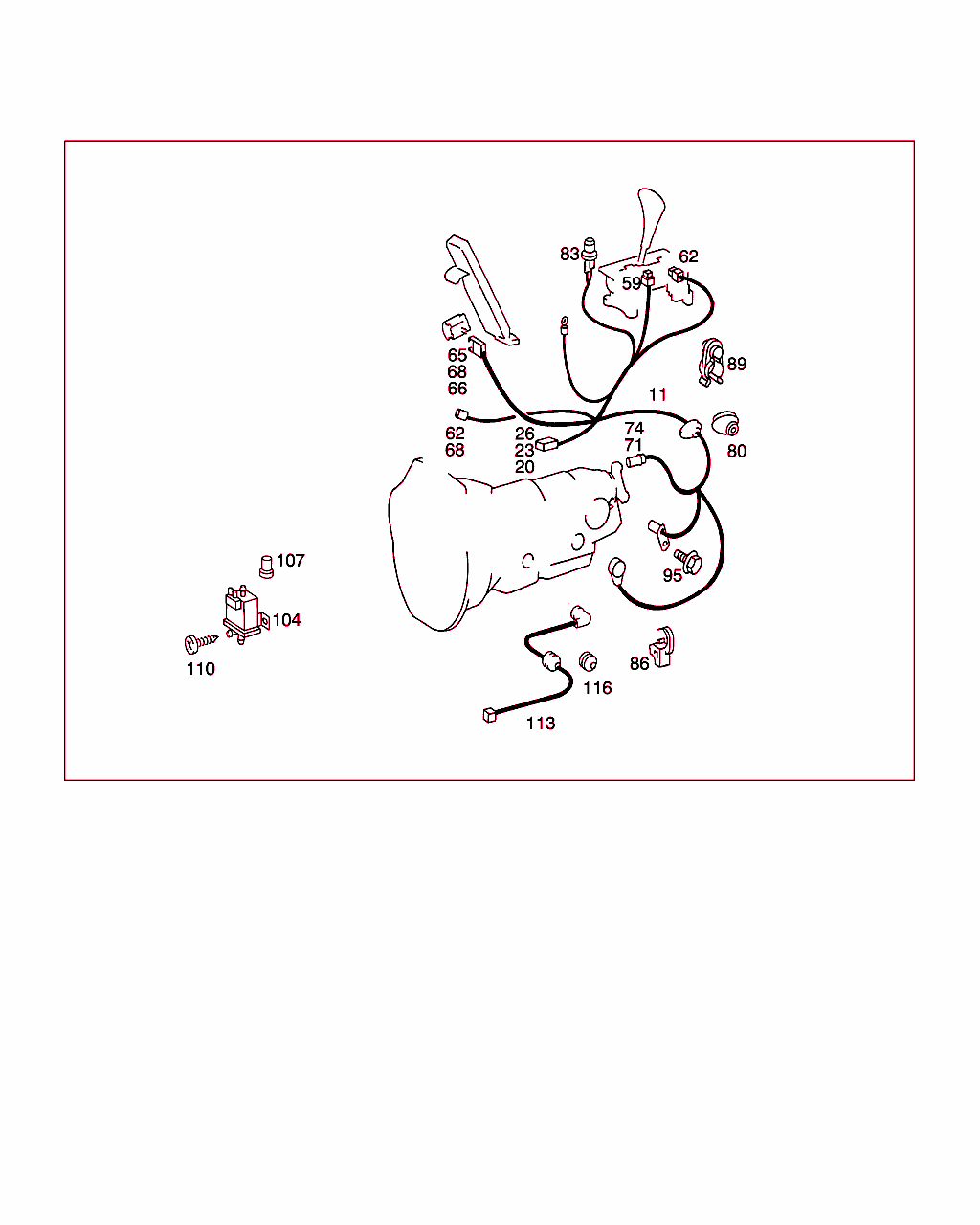

Schema

B54375000035.031010

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
11 A 126 543 25 26
ケーブル・ハーネス
誘導センサ付きオートマチック・ トランスミッション

ﾌｯﾄﾉｰﾄ解説
[092]
アクセレレーション・スキッド・コントロール (ASR) の場合のみ
 		001 LA
11 A 126 543 26 26
ケーブル・ハーネス
誘導センサ付きオートマチック・ トランスミッション

ﾌｯﾄﾉｰﾄ解説
[092]
アクセレレーション・スキッド・コントロール (ASR) の場合のみ
 		001 RA
11 A 126 540 26 10
ケーブル・ハーネス

これに変更 A 126 540 59 13
• +001 A 002 545 22 14

ﾌｯﾄﾉｰﾄ解説
[023]
ｼｬｼﾅﾝﾊﾞNo.以前: A 418179
 		- LA
11 A 126 540 59 13
ケーブル・ハーネス

これに変更 A 126 540 46 13 		- LA
11 A 126 540 46 13
ケーブル・ハーネス
誘導センサ付きオートマチック・ トランスミッション

ﾌｯﾄﾉｰﾄ解説
[024]
ｼｬｼﾅﾝﾊﾞNo.以降: A 418180
[891]
モデル・イヤー 1989 年の終了以前
 		001 LA
11 A 126 543 41 26
ケーブル・ハーネス

これに変更 A 126 543 42 26 		- LA
11 A 126 543 42 26
ケーブル・ハーネス
誘導センサ付きオートマチック・ トランスミッション

ﾌｯﾄﾉｰﾄ解説
[800]
モデル・イヤー 1990 年以降　　
 		001 LA
11 A 126 540 37 13
ケーブル・ハーネス
誘導センサ付きオートマチック・ トランスミッション

ﾌｯﾄﾉｰﾄ解説
[891]
モデル・イヤー 1989 年の終了以前
 		001 RA
11 A 126 543 44 26
ケーブル・ハーネス
誘導センサ付きオートマチック・ トランスミッション

ﾌｯﾄﾉｰﾄ解説
[800]
モデル・イヤー 1990 年以降　　
 		001 RA
20 A 009 545 53 28
コネクタ・ハウジング
8 ピン 		001
23 A 009 545 36 28
カバー
TO 009 545 53 28 		001
26 A 001 545 38 26
プラグ・ピン
TO 009 545 53 28 		NB
62 A 012 545 86 28
プラグ
コネクタ (E-GAS ケーブル・ハーネス)

ﾌｯﾄﾉｰﾄ解説
[092]
アクセレレーション・スキッド・コントロール (ASR) の場合のみ
 		001
65 A 002 545 63 26
ソケット・スリーブ・ハウジング
キックダウン・スイッチ 		001
65 A 008 545 08 28
ソケット・スリーブ・ハウジング
キックダウン・スイッチ 		001 RA
66 A 008 545 11 28
カバー
TO 008 45 08 28 		001 RA
68 A 002 545 29 26
コンタクト・スリーブ

これに変更 A 003 545 06 26 		-
68 A 003 545 06 26
ラウンド・ソケット・スリーブ
2,5 MM 		NB
68 A 001 545 44 26
ラウンド・ソケット・スリーブ
TO 008 545 08 28 		002 RA
71 A 012 545 35 28
ソケット・スリーブ・ハウジング
キックダウン・ソレノイド・バルブ 		001
74 A 002 545 42 26
ラウンド・ソケット・スリーブ
TO 012 545 35 28 		001
80 A 114 997 05 81
グロメット 001
83 A 000 545 33 19
ソケット
ギヤ・ポジション・インジケータ照明 		001
86 A 126 546 19 43
ホルダー
電気ケーブル / トランスミッション 		001
89 A 126 546 39 43
ホルダー
電気ケーブル / ブレーキ・ケーブル 		002
95 N 914005 006000
ワッシャ付きボルト
トランスミッション/パルス・センサ 		001
104 A 001 540 70 97
バルブ

これに変更 A 001 540 86 97 		-
104 A 001 540 86 97
バルブ
エコノミー・モード・セレクト 		001
104 A 001 540 86 97
バルブ
エコノミー・モード・セレクト

♦ 以下から選択できます A 001 540 70 97 		001
107 A 117 078 09 81
保護キャップ
ソレノイド・バルブ 		001
110 N 007976 004217
鉄板ビス
スイッチオーバ・バルブ / ダンパ・ストラット 		002
