一覧

乗用車セダン、モデル・イヤー 86 年識別 No. A 278678 以前、例外はA 269185、A 269200、A 269217、A 269480、A 269504、A 274244、A 274534、A 274741、A 274819A 274858、A 274918、A 275086、A 275101、A 275110、A 275151、A 275409、A 275529、A 275800A 275813、A 275822、A 276078、A 276085、A 276193、A 276689、A 277692、A 278293、A 278409A 278629乗用車セダン、モデル・イヤー 87 年識別 No. A 278679 以降およびA 269185、A 269200、A 269217、A 269480、A 269504、A 274244、A 274534、A 274741、A 274819A 274858、A 274918、A 275086、A 275101、A 275110、A 275151、A 275409、A 275529、A 275800A 275813、A 275822、A 276078、A 276085、A 276193、A 276689、A 277692、A 278293、A 278409A 278629識別 No. A 362818 以前、例外はA 358065、A 358079、A 358612、A 358635、A 359504、A 359601、A 359617、A 359634、A 359976A 362307、A 362362、A 362429、A 362491、A 362539、A 362600、A 362615、A 362659、A、362746A 362762、乗用車セダン、モデル・イヤー 88 年識別 No. A 362819 以降およびA 358065、A 358079、A 358612、A 358635、A 359504、A 359601、A 359617、A 359634、A 359976A 362307、A 362362、A 362429、A 362491、A 362539、A 362600、A 362615、A 362659、A、362746A 362762、識別 No. A 428974 以前、例外はA 420801、A 425952、A 426530、A 426601、A 426621、A 427895、A 428101、A 428106、A 428114A 428128、A 428138、A 428139、A 428148、A 428154、A 428325、A 428334、A 428337、A 428341A 428349、A 428408、A 428415、A 428418、A 428424、A 428450、A 428480、A 428517、A 428519A 428523、A 428528、A 428551、A 428558、A 428578、A 428581、A 428676、A 428678、A 428722A 428731、A 428934、A 428945、A 428950、A 428956、A 428965乗用車セダン、モデル・イヤー 89 年識別 No. A 428975 以降およびA 420801、A 425952、A 426530、A 426601、A 426621、A 427895、A 428101、A 428106、A 428114A 428128、A 428138、A 428139、A 428148、A 428154、A 4283A 428523,A 428528,A 428551,A 428558,A 428578,A 428581,A 428676,A 428678,A 428722A 428731,A 428934,A 428945,A 428950,A 428956,A 428965
UP TO IDENT NO. A 495806 EXCEPT FOR
A 460855,A 481599,A 487235,A 488709,A 490188,A 490261,A 491180,A 491197,A 491314A 491373,A 491390,A 491407,A 491770,A 491845,A 491860,A 491946,A 492002,A 492016A 492048,A 492072,A 492270,A 492284,A 492299,A 492520,A 492628,A 492655,A 492679A 492736,A 492802,A 493299,A 493348,A 493388,A 493512,A 493599,A 493610,A 493622A 493803,A 493813,A 493970,A 493992,A 494023,A 494035,A 494492,A 495689,A 495698A 495709,A 495711,A 495720,A 495732,A 495736,A 495738,A 495741,A 495761,A 495767ALSO INSTALLED ON A 495899,A496048,A496237,A 496263,A 507458
PASSENGER CAR,SEDAN,MODEL YEAR '90
FROM IDENT NO. A 495807 ALSO INSTALLED ON
A 460855,A 481599,A 487235,A 488709,A 490188,A 490261,A 491180,A 491197,A 491314A 491373,A 491390,A 491407,A 491770,A 491845,A 491860,A 491946,A 492002,A 492016A 492048,A 492072,A 492270,A 492284,A 492299,A 492520,A 492628,A 492655,A 492679A 492736,A 492802,A 493299,A 493348,A 493388,A 493512,A 493599,A 493610,A 493622A 493803,A 493813,A 493970,A 493992,A 494023,A 494035,A 494492,A 495689,A 495698A 495709,A 495711,A 495720,A 495732,A 495736,A 495738,A 495741,A 495761,A 495767EXCEPT FOR A 495824,A 495899,A 496048,A 496237,A 496236,A 507458
UP TO IDENT NO. A 556029 EXCEPT FOR
A 549161,A 549199,A 549956,A 550037,A 550061,A 550516,A 550941,A 551049,A 551128A 551389,A 551470,A 551567,A 551942,A 555878,A 555989,A 555992,A 555999,A 556014A 556020,A 556024,A 556027
PASSENGER CAR,SEDAN,MODEL YEAR '91
FROM IDENT NO. A 556030 ALSO INSTALLED ON
A 549161,A 549199,A 549956,A 550037,A 550061,A 550516,A 550941,A 551049,A 551128A 551389,A 551470,A 551567,A 551942,A 555878,A 555989,A 555992,A 555999,A 556014A 556020,A 556024,A 556027
126.024 => 300 SE JAPAN
M: 103981
GA: 722319, 722351
LG: 765706

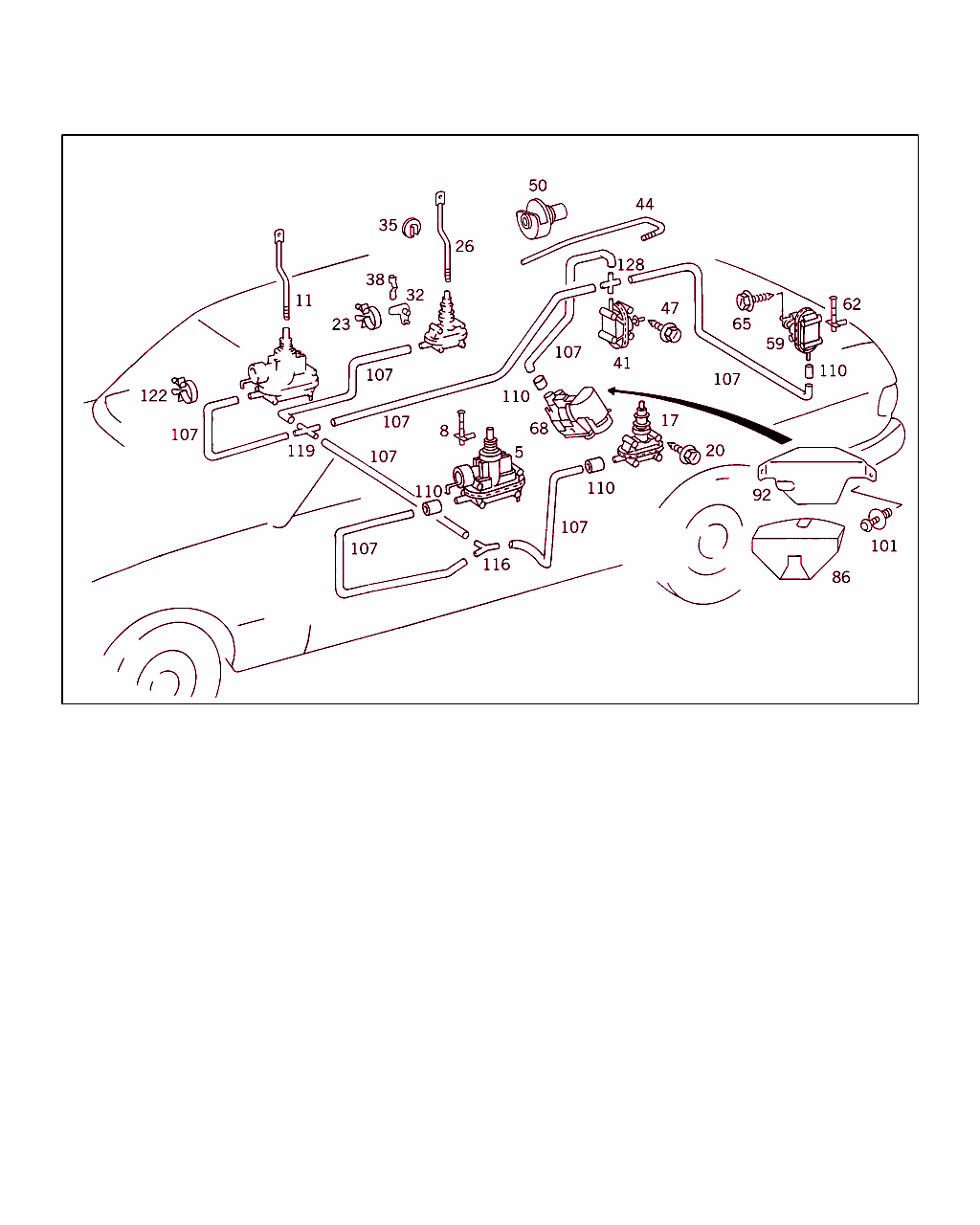

Schema

B80045000015.950623

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 000 800 78 75
エレメント

これに変更 A 124 800 18 75
• +002 A 129 805 04 44
• +002 A 007 997 61 82 		-
5 A 124 800 18 75
エレメント
運転席ドア

♦ 以下から選択できます A 124 800 15 75
♦ 以下から選択できます A 124 800 21 75 		002
5 A 000 800 94 75
エレメント

これに変更 A 124 800 21 75
• +002 A 129 805 04 44
• +002 A 007 997 61 82 		-
5 A 124 800 21 75
エレメント
運転席ドア

♦ 以下から選択できます A 124 800 15 75
♦ 以下から選択できます A 124 800 18 75 		002
5 A 000 800 85 75
エレメント

これに変更 A 124 800 15 75
• +002 A 129 805 04 44
• +002 A 007 997 61 82 		-
5 A 124 800 15 75
エレメント
運転席ドア

♦ 以下から選択できます A 124 800 18 75
♦ 以下から選択できます A 124 800 21 75 		002
8 A 201 800 10 74
ロック
運転席ドア・バキューム・エレメント
TO 000 800 85 75 		002
11 A 126 805 04 74
ロッド
運転席ドア・バキューム・エレメント 		002
17 A 000 800 71 75
エレメント

これに変更 A 124 800 17 75
• +002 A 129 800 95 15
• +002 A 007 997 61 82 		-
17 A 124 800 17 75
エレメント
リヤ・ドア

♦ 以下から選択できます A 124 800 20 75
♦ 以下から選択できます A 124 800 23 75 		002
17 A 000 800 73 75
エレメント

これに変更 A 124 800 20 75
• +002 A 129 805 95 15
• +002 A 007 997 61 82 		-
17 A 124 800 20 75
エレメント
リヤ・ドア

♦ 以下から選択できます A 124 800 17 75
♦ 以下から選択できます A 124 800 23 75 		002
17 A 000 800 79 75
エレメント

これに変更 A 124 800 23 75
• +002 A 129 800 95 15
• +002 A 007 997 61 82 		-
17 A 124 800 23 75
エレメント
リヤ・ドア

♦ 以下から選択できます A 124 800 17 75
♦ 以下から選択できます A 124 800 20 75 		002
17 A 000 800 92 75
エレメント

これに変更 A 124 800 17 75
• +002 A 129 800 95 15
• +002 A 007 997 61 82 		-
17 A 124 800 17 75
エレメント
リヤ・ドア

♦ 以下から選択できます A 124 800 20 75
♦ 以下から選択できます A 124 800 23 75 		002
20 A 001 990 03 36
ボルト
エレメント / 運転席およびリヤ・ドア 		008
23 A 123 988 20 78
クリップ
リヤ・ドア・バキューム・エレメント・ シフト･ロッド 		002
26 A 126 805 05 74
ロッド
リヤ・ドア・バキューム・エレメントまで 		002
35 A 000 995 64 44
クランプ
左右リヤ・ドア・ 右 		002
41 A 000 800 80 75
エレメント
ディストリビュータまで

♦ 以下から選択できます A 000 800 82 75
♦ 以下から選択できます A 000 800 84 75

ﾌｯﾄﾉｰﾄ解説
[012]
ｼｬｼﾅﾝﾊﾞNo.以前: A 355097
 		001
41 A 000 800 82 75
エレメント
ディストリビュータまで

♦ 以下から選択できます A 000 800 80 75
♦ 以下から選択できます A 000 800 84 75

ﾌｯﾄﾉｰﾄ解説
[012]
ｼｬｼﾅﾝﾊﾞNo.以前: A 355097
 		001
41 A 000 800 84 75
エレメント
ディストリビュータまで

♦ 以下から選択できます A 000 800 80 75
♦ 以下から選択できます A 000 800 82 75

ﾌｯﾄﾉｰﾄ解説
[012]
ｼｬｼﾅﾝﾊﾞNo.以前: A 355097
 		001
41 A 000 800 90 75
エレメント
ディストリビュータまで

♦ 以下から選択できます A 001 800 05 75

ﾌｯﾄﾉｰﾄ解説
[013]
ｼｬｼﾅﾝﾊﾞNo.以降: A 355098
 		001
41 A 001 800 05 75
エレメント
ディストリビュータまで

♦ 以下から選択できます A 000 800 90 75

ﾌｯﾄﾉｰﾄ解説
[013]
ｼｬｼﾅﾝﾊﾞNo.以降: A 355098
 		001
44 A 126 805 15 74
ロッド

これに変更 A 126 805 00 74 		-
44 A 126 805 00 74
ロッド
フィラ・パイプ・フラップ・エレメント

ﾌｯﾄﾉｰﾄ解説
[012]
ｼｬｼﾅﾝﾊﾞNo.以前: A 355097
 		001
47 A 001 990 03 36
ボルト
エレメント / 右 C ピラー内側 		002
50 A 124 800 00 79
ガイド

これに変更 A 124 800 01 79 		-
50 A 124 800 01 79
ガイド
フィラ・ネック・リセス

ﾌｯﾄﾉｰﾄ解説
[013]
ｼｬｼﾅﾝﾊﾞNo.以降: A 355098
 		001
59 A 000 800 77 75
エレメント

これに変更 A 124 800 16 75
• +001 A 129 805 04 44
• +001 A 007 997 61 82 		-
59 A 124 800 16 75
エレメント
トランク・ゲート

♦ 以下から選択できます A 124 800 19 75
♦ 以下から選択できます A 124 800 22 75 		001
59 A 000 800 93 75
エレメント

これに変更 A 124 800 19 75
• +001 A 129 805 04 44
• +001 A 007 997 61 82 		-
59 A 124 800 19 75
エレメント
トランク・ゲート

♦ 以下から選択できます A 124 800 16 75
♦ 以下から選択できます A 124 800 22 75 		001
59 A 000 800 86 75
エレメント

これに変更 A 124 800 22 75
• +001 A 129 805 04 44
• +001 A 007 997 61 82 		-
59 A 124 800 22 75
エレメント
トランク・ゲート

♦ 以下から選択できます A 124 800 16 75
♦ 以下から選択できます A 124 800 19 75 		001
62 A 201 800 10 74
ロック
トランク・リッド・バキューム・エレメントまで
TO 000 800 86 75 		002
65 A 001 990 03 36
ボルト
エレメント / リヤ・センタ・パネル内側 		002
68 A 000 800 05 48
ポンプ

これに変更 A 124 800 01 48 		-
68 A 124 800 01 48
ポンプ

これに変更 A 124 800 09 48 		-
68 A 124 800 09 48
ポンプ
セントラル・ロッキング・システム・コントロール･コンポーネント装備、 右リヤ・シート下

ﾌｯﾄﾉｰﾄ解説
[004]
ｼｬｼﾅﾝﾊﾞNo.以前: A 252371
 		001
68 A 000 800 06 48
ポンプ

これに変更 A 124 800 01 48 		-
68 A 124 800 01 48
ポンプ

これに変更 A 124 800 09 48 		-
68 A 124 800 09 48
ポンプ
セントラル・ロッキング・システム・コントロール･コンポーネント装備、 右リヤ・シート下

ﾌｯﾄﾉｰﾄ解説
[004]
ｼｬｼﾅﾝﾊﾞNo.以前: A 252371
 		001
68 A 000 800 09 48
ポンプ

これに変更 A 124 800 03 48

ﾌｯﾄﾉｰﾄ解説
[008]
旧部品番号在庫なし、車台番号: A 443216 以前
 		-
68 A 124 800 03 48
ポンプ

これに変更 A 124 800 11 48

ﾌｯﾄﾉｰﾄ解説
[011]
シャシナンバ EM-B 00283 以前は、旧部品番号を使用のこと
 		-
68 A 124 800 11 48
ポンプ

これに変更 A 124 800 21 48 		-
68 A 000 800 11 48
ポンプ

これに変更 A 124 800 07 48

ﾌｯﾄﾉｰﾄ解説
[008]
旧部品番号在庫なし、車台番号: A 443216 以前
 		-
68 A 124 800 07 48
ポンプ

これに変更 A 124 800 14 48

ﾌｯﾄﾉｰﾄ解説
[011]
シャシナンバ EM-B 00283 以前は、旧部品番号を使用のこと
 		-
68 A 124 800 14 48
ポンプ

これに変更 A 124 800 21 48 		-
68 A 000 800 14 48
ポンプ

これに変更 A 124 800 06 48

ﾌｯﾄﾉｰﾄ解説
[008]
旧部品番号在庫なし、車台番号: A 443216 以前
 		-
68 A 124 800 06 48
ポンプ

これに変更 A 124 800 13 48

ﾌｯﾄﾉｰﾄ解説
[011]
シャシナンバ EM-B 00283 以前は、旧部品番号を使用のこと
 		-
68 A 124 800 13 48
ポンプ

これに変更 A 124 800 21 48 		-
68 A 124 800 21 48
ポンプ

これに変更 A 124 800 22 48 		-
68 A 124 800 22 48
ポンプ

これに変更 A 124 800 28 48 		-
68 A 124 800 28 48
ポンプ
セントラル・ロッキング・システム・コントロール･コンポーネント装備、 右リヤ・シート下

ﾌｯﾄﾉｰﾄ解説
[005]
ｼｬｼﾅﾝﾊﾞNo.以降: A 252372
 		001
86 A 126 805 04 90
キャップ
上下 		001
92 A 126 805 09 14
ホルダー
保護キャップ 		001
101 A 000 990 42 92
リベット

これに変更 A 000 990 48 92 		-
101 A 000 990 48 92
リベット 002
107 A 005 997 59 82
ホース

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		-
107 A 005 997 59 82
ホース
左メイン・フロア・ディストリビュータから 左運転席ドア・バキューム・エレメントまで
1900 MM 		001
107 A 005 997 59 82
ホース
右フロント・メイン・フロア・ディストリビュータから 右運転席ドア・バキューム・エレメントまで
1900 MM 		001
107 A 005 997 59 82
ホース
左フロント・メイン・フロア・ディストリビュータから 右フロント・メイン・フロア・ディストリビュータまで
2000 MM 		001
107 A 005 997 59 82
ホース
右メイン・フロア・ディストリビュータから 右リヤ・ドア・バキューム・エレメントまで
1750 MM 		001
107 A 005 997 59 82
ホース
左メイン・フロア・ディストリビュータから 左リヤ・ドア・バキューム・エレメントまで
1750 MM 		001
107 A 005 997 59 82
ホース
スペア・タイヤ収納部内のポンプからフィラ・パイプ・フラップ・ ディストリビュータまで
950 MM 		001
107 A 005 997 59 82
ホース
右メイン・フロア・ディストリビュータから フィラ・パイプ・フラップ・バキューム・エレメントまで
2700 MM 		001
107 A 005 997 59 82
ホース
フィラ・パイプ・フラップ・ディストリビュータから トランク・リッド・バキューム・エレメントまで
1750 MM 		001
110 A 007 997 61 82
ホース
バキューム・ライン / 左右リヤ・ドア・ バキューム・エレメント

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
110 A 007 997 61 82
ホース
バキューム・ライン / ポンプ
40 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
110 A 007 997 61 82
ホース
バキューム・ライン / 左右リヤ・ドア・ バキューム・エレメント
50 MM 		002
110 A 007 997 61 82
ホース
バキューム・ライン / 左右リヤ・ドア・ バキューム・エレメント 		002
116 A 201 805 01 22
ジョイント
左メイン・フロア 		001
119 A 201 805 02 22
ジョイント
右メイン・フロア 		001
122 A 126 988 20 78
クリップ
バキューム・ライン / 運転席ドア・ インナ・パーツ 		008
