一覧

乗用車セダン、モデル・イヤー 86 年識別 No. A 278678 以前、例外はA 269185、A 269200、A 269217、A 269480、A 269504、A 274244、A 274534、A 274741、A 274819A 274858、A 274918、A 275086、A 275101、A 275110、A 275151、A 275409、A 275529、A 275800A 275813、A 275822、A 276078、A 276085、A 276193、A 276689、A 277692、A 278293、A 278409A 278629乗用車セダン、モデル・イヤー 87 年識別 No. A 278679 以降およびA 269185、A 269200、A 269217、A 269480、A 269504、A 274244、A 274534、A 274741、A 274819A 274858、A 274918、A 275086、A 275101、A 275110、A 275151、A 275409、A 275529、A 275800A 275813、A 275822、A 276078、A 276085、A 276193、A 276689、A 277692、A 278293、A 278409A 278629識別 No. A 362818 以前、例外はA 358065、A 358079、A 358612、A 358635、A 359504、A 359601、A 359617、A 359634、A 359976A 362307、A 362362、A 362429、A 362491、A 362539、A 362600、A 362615、A 362659、A、362746A 362762、乗用車セダン、モデル・イヤー 88 年識別 No. A 362819 以降およびA 358065、A 358079、A 358612、A 358635、A 359504、A 359601、A 359617、A 359634、A 359976A 362307、A 362362、A 362429、A 362491、A 362539、A 362600、A 362615、A 362659、A、362746A 362762、識別 No. A 428974 以前、例外はA 420801、A 425952、A 426530、A 426601、A 426621、A 427895、A 428101、A 428106、A 428114A 428128、A 428138、A 428139、A 428148、A 428154、A 428325、A 428334、A 428337、A 428341A 428349、A 428408、A 428415、A 428418、A 428424、A 428450、A 428480、A 428517、A 428519A 428523、A 428528、A 428551、A 428558、A 428578、A 428581、A 428676、A 428678、A 428722A 428731、A 428934、A 428945、A 428950、A 428956、A 428965乗用車セダン、モデル・イヤー 89 年識別 No. A 428975 以降およびA 420801、A 425952、A 426530、A 426601、A 426621、A 427895、A 428101、A 428106、A 428114A 428128、A 428138、A 428139、A 428148、A 428154、A 4283A 428523,A 428528,A 428551,A 428558,A 428578,A 428581,A 428676,A 428678,A 428722A 428731,A 428934,A 428945,A 428950,A 428956,A 428965
UP TO IDENT NO. A 495806 EXCEPT FOR
A 460855,A 481599,A 487235,A 488709,A 490188,A 490261,A 491180,A 491197,A 491314A 491373,A 491390,A 491407,A 491770,A 491845,A 491860,A 491946,A 492002,A 492016A 492048,A 492072,A 492270,A 492284,A 492299,A 492520,A 492628,A 492655,A 492679A 492736,A 492802,A 493299,A 493348,A 493388,A 493512,A 493599,A 493610,A 493622A 493803,A 493813,A 493970,A 493992,A 494023,A 494035,A 494492,A 495689,A 495698A 495709,A 495711,A 495720,A 495732,A 495736,A 495738,A 495741,A 495761,A 495767ALSO INSTALLED ON A 495899,A496048,A496237,A 496263,A 507458
PASSENGER CAR,SEDAN,MODEL YEAR '90
FROM IDENT NO. A 495807 ALSO INSTALLED ON
A 460855,A 481599,A 487235,A 488709,A 490188,A 490261,A 491180,A 491197,A 491314A 491373,A 491390,A 491407,A 491770,A 491845,A 491860,A 491946,A 492002,A 492016A 492048,A 492072,A 492270,A 492284,A 492299,A 492520,A 492628,A 492655,A 492679A 492736,A 492802,A 493299,A 493348,A 493388,A 493512,A 493599,A 493610,A 493622A 493803,A 493813,A 493970,A 493992,A 494023,A 494035,A 494492,A 495689,A 495698A 495709,A 495711,A 495720,A 495732,A 495736,A 495738,A 495741,A 495761,A 495767EXCEPT FOR A 495824,A 495899,A 496048,A 496237,A 496236,A 507458
UP TO IDENT NO. A 556029 EXCEPT FOR
A 549161,A 549199,A 549956,A 550037,A 550061,A 550516,A 550941,A 551049,A 551128A 551389,A 551470,A 551567,A 551942,A 555878,A 555989,A 555992,A 555999,A 556014A 556020,A 556024,A 556027
PASSENGER CAR,SEDAN,MODEL YEAR '91
FROM IDENT NO. A 556030 ALSO INSTALLED ON
A 549161,A 549199,A 549956,A 550037,A 550061,A 550516,A 550941,A 551049,A 551128A 551389,A 551470,A 551567,A 551942,A 555878,A 555989,A 555992,A 555999,A 556014A 556020,A 556024,A 556027
126.024 => 300 SE JAPAN
M: 103981
GA: 722319, 722351
LG: 765706

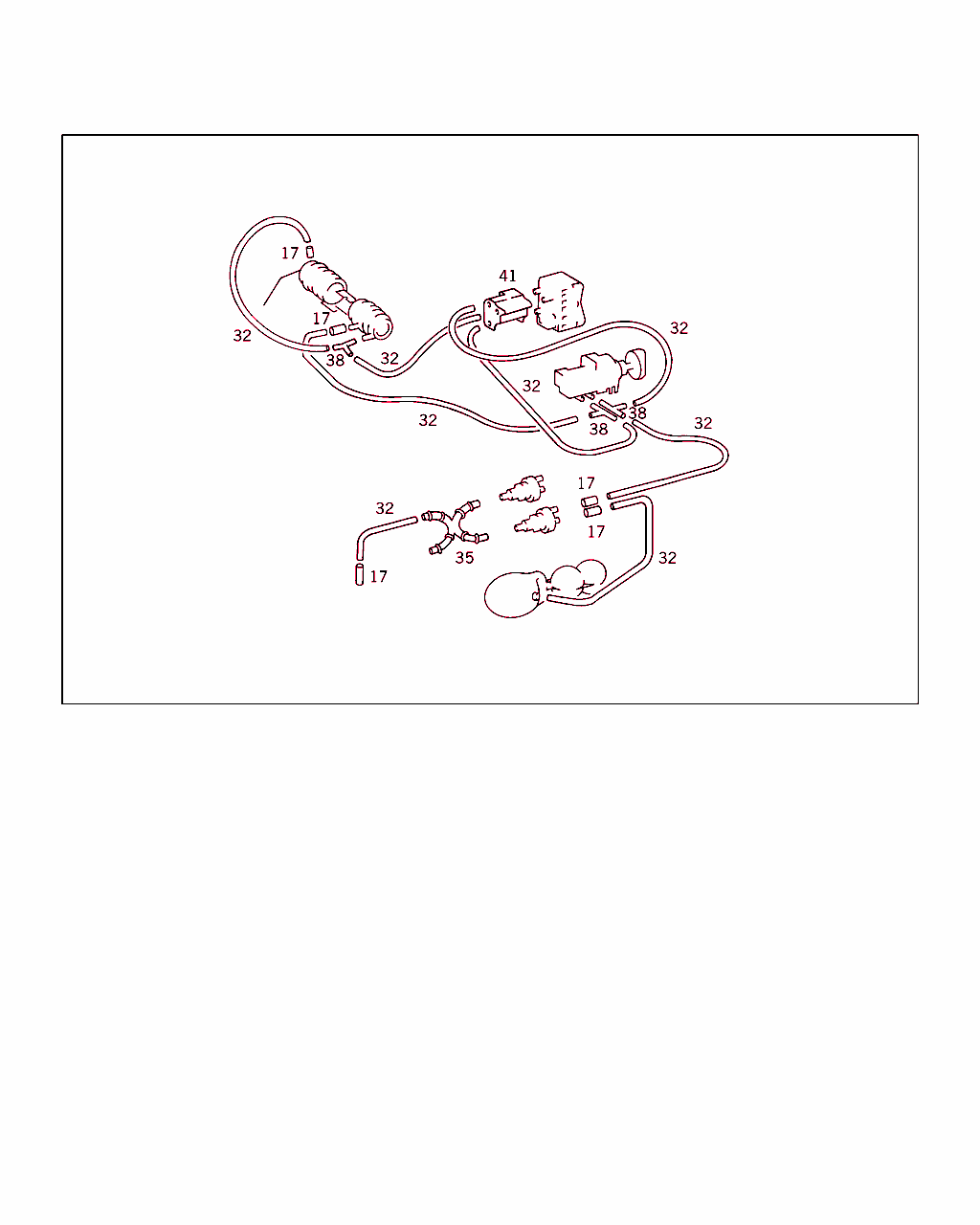

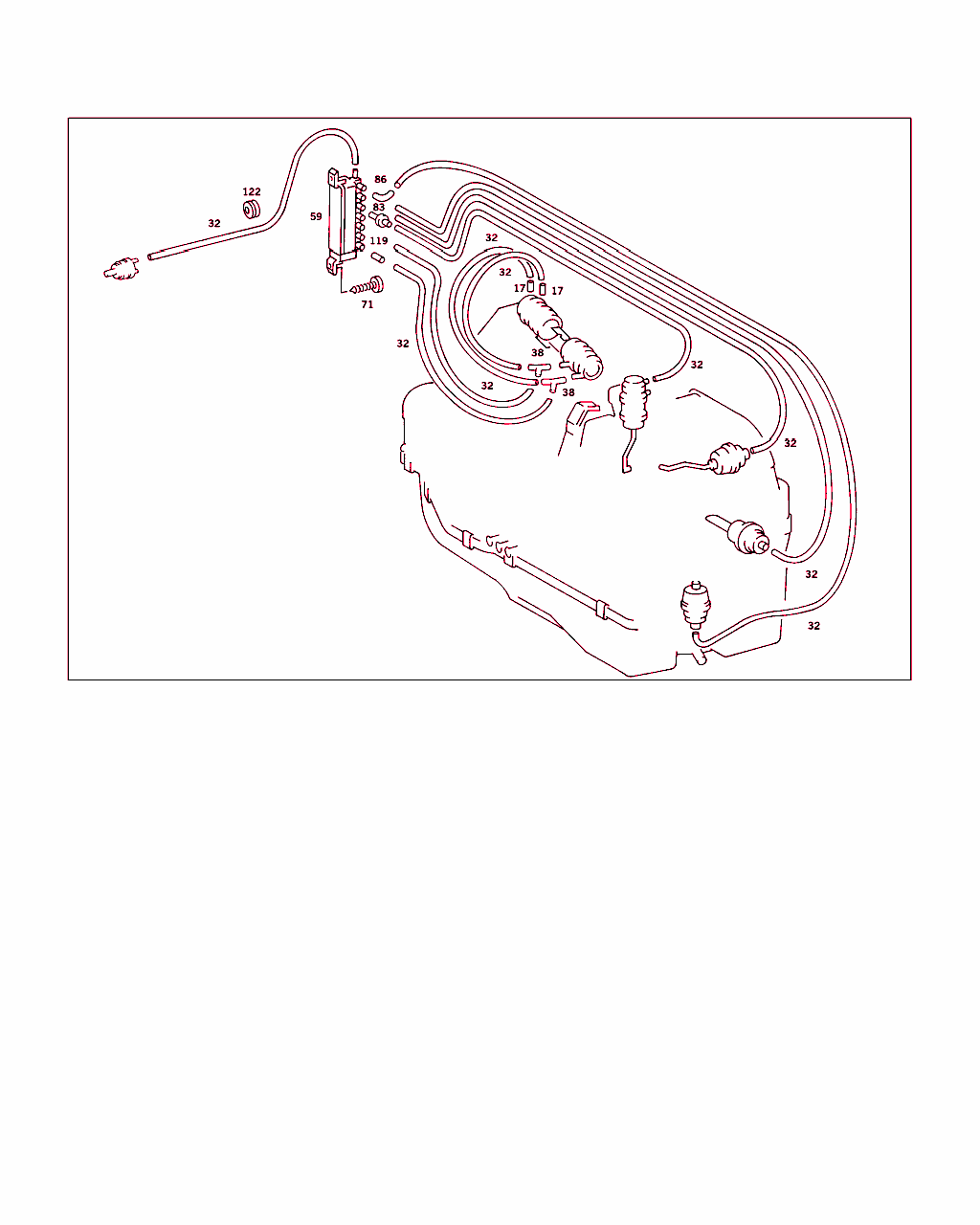

Schema

B80100000004.950623

[image]

B80100000011.921103

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
17 A 007 997 61 82
ホース

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		-
17 A 007 997 61 82
ホース
チェック・バルブ
30 MM 		002
17 A 007 997 61 82
ホース
/ ヒータ・ボックス右 バキューム・エレメント
50 MM 		001
17 A 007 997 61 82
ホース
エレクトリック・スイッチ・オーバ・バルブ
"4";50 MM 		001
17 A 007 997 61 82
ホース
エレクトリック・スイッチ・オーバ・バルブ
"2";50 MM 		001
17 A 007 997 61 82
ホース
エレクトリック・スイッチ・オーバ・バルブ
"2";110 MM 		001 RA
17 A 007 997 61 82
ホース
エレクトリック・スイッチ・オーバ・バルブ
"3";70 MM 		001
17 A 007 997 61 82
ホース
ダイバータ・フラップ・バキューム・エレメント
50 MM 		001
17 A 007 997 61 82
ホース
UNTERDRUCKELEMENT FUSSRAUM
50 MM 		001 LA
17 A 007 997 61 82
ホース
センタ・ノズル・バキューム・エレメント
50 MM 		001 RA
17 A 007 997 61 82
ホース
デフロスタ・ノズル・バキューム・エレメント
50 MM 		002
32 A 000 158 14 35
パイプ

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		-
32 A 000 158 14 35
パイプ
ブロワ・スイッチからスモール・ストローク・ 間
160 MM 		001
32 A 000 158 14 35
パイプ
ブロワ・スイッチからスモール・ストローク・ バキューム・エレメントまで
850 MM 		001 LA
32 A 000 158 14 35
パイプ
ブロワ・スイッチからスモール・ストローク・ バキューム・エレメントまで
600 MM 		001 RA
32 A 000 158 14 35
パイプ
左バキューム・エレメントから右メイン・エア・フラップ・ バキューム・エレメントまで
250 MM 		001
32 A 000 158 14 35
パイプ
内気循環スイッチからラージ・ストローク・ バキューム・エレメントまで
700 MM 		001
32 A 000 158 14 35
パイプ
チェック・バルブからリザーブ・タンクまで
750 MM 		001
32 A 000 158 14 35
パイプ
チェック・バルブからブロワ・スイッチまで
1400 MM 		001 LA
32 A 000 158 14 35
パイプ
チェック・バルブからブロワ・スイッチまで
1500 MM 		001 RA
32 A 000 158 14 35
パイプ
チェック・バルブからジョイントまで
1600 MM 		001
32 A 000 158 14 35
パイプ
エレクトリック・スイッチ・オーバ・バルブ NO.4 から ロックアップ・フラップ・バキューム・エレメントまで
590 MM 		001
32 A 000 158 14 35
パイプ
ソレノイド・スイッチオーバ・バルブ、 ダイバータ・フラップ用
630 MM 		001
32 A 000 158 14 35
パイプ
エレクトリック・スイッチ・オーバ・バルブ NO.5 から メイン・エア・フラップ左 U エレメントまで
650 MM 		001
32 A 000 158 14 35
パイプ
エレクトリック・スイッチ・オーバ・バルブ NO.6 から メイン・エア・フラップ左 U エレメントまで
700 MM 		001
32 A 000 158 14 35
パイプ
エレクトリック・スイッチ・オーバ・バルブ NO.2 からレッグ・ルーム・バキューム・エレメントまで
280 MM 		001
32 A 000 158 14 35
パイプ
ソレノイド・スイッチオーバ・バルブから センタ・ノズル・バキューム・エレメントへ
70 MM 		001 RA
32 A 000 158 14 35
パイプ
エレクトリック・スイッチ・オーバ・バルブ NO.1 からデフロスタ・ノズル・バキューム・エレメントまで
230 MM 		001
32 A 000 158 14 35
パイプ
バキューム・ディストリビュータから デフロスタ・ノズル・バキューム・エレメントまで
270 MM 		001
35 A 117 078 00 45
T ピース
チェック・バルブおよび燃料消費インジケータの ヒータおよびヘッドランプ光軸調整 		001
38 A 117 078 01 45
T ピース
左ヒータ・ボックス・バキューム・エレメント 		001
41 A 126 805 00 03
アダプタ
内気循環ロッカ・スイッチ 		001
59 A 126 800 09 78
バルブ
スイッチオーバ・バルブ
"7 FACH" 		001
71 N 914135 004200
ボルト
スイッチ・オーバ・バルブをエアコン・ユニットに 		001 LA
71 N 914135 004200
ボルト
右クライメート・コントロール 		002
71 N 914129 005006
ボルト
スイッチ・オーバ・バルブをエアコン・ユニットに 		001 RA
83 A 126 805 05 22
ジョイント
スイッチオーバ・バルブ 		001
83 A 126 805 05 22
ジョイント
スイッチオーバ・バルブ
"3" 		001 LA
86 A 201 805 01 03
アダプタ
スイッチオーバ・バルブ
"2-6" 		001
86 A 201 805 01 03
アダプタ
スイッチオーバ・バルブ
"5" 		001
119 A 126 805 01 75
スロットル

これに変更 A 201 805 00 75 		-
119 A 201 805 00 75
スロットル
エレクトリック・スイッチ・オーバ・バルブ
"2" 		001
122 A 126 997 23 81
グロメット
エレクトリック・スイッチ・オーバ・バルブ
"2" 		001
122 A 126 997 23 81
グロメット
エレクトリック・スイッチ・オーバ・バルブ
"5" 		001
122 A 126 997 23 81
グロメット
エレクトリック・スイッチ・オーバ・バルブ
"4" 		001
122 A 126 997 23 81
グロメット
センタ・ノズル
"4" 		001
