一覧

乗用車セダン、モデル・イヤー 86 年識別 No. A 278678 以前、例外はA 269185、A 269200、A 269217、A 269480、A 269504、A 274244、A 274534、A 274741、A 274819A 274858、A 274918、A 275086、A 275101、A 275110、A 275151、A 275409、A 275529、A 275800A 275813、A 275822、A 276078、A 276085、A 276193、A 276689、A 277692、A 278293、A 278409A 278629乗用車セダン、モデル・イヤー 87 年識別 No. A 278679 以降およびA 269185、A 269200、A 269217、A 269480、A 269504、A 274244、A 274534、A 274741、A 274819A 274858、A 274918、A 275086、A 275101、A 275110、A 275151、A 275409、A 275529、A 275800A 275813、A 275822、A 276078、A 276085、A 276193、A 276689、A 277692、A 278293、A 278409A 278629識別 No. A 362818 以前、例外はA 358065、A 358079、A 358612、A 358635、A 359504、A 359601、A 359617、A 359634、A 359976A 362307、A 362362、A 362429、A 362491、A 362539、A 362600、A 362615、A 362659、A、362746A 362762、乗用車セダン、モデル・イヤー 88 年識別 No. A 362819 以降およびA 358065、A 358079、A 358612、A 358635、A 359504、A 359601、A 359617、A 359634、A 359976A 362307、A 362362、A 362429、A 362491、A 362539、A 362600、A 362615、A 362659、A、362746A 362762、識別 No. A 428974 以前、例外はA 420801、A 425952、A 426530、A 426601、A 426621、A 427895、A 428101、A 428106、A 428114A 428128、A 428138、A 428139、A 428148、A 428154、A 428325、A 428334、A 428337、A 428341A 428349、A 428408、A 428415、A 428418、A 428424、A 428450、A 428480、A 428517、A 428519A 428523、A 428528、A 428551、A 428558、A 428578、A 428581、A 428676、A 428678、A 428722A 428731、A 428934、A 428945、A 428950、A 428956、A 428965乗用車セダン、モデル・イヤー 89 年識別 No. A 428975 以降およびA 420801、A 425952、A 426530、A 426601、A 426621、A 427895、A 428101、A 428106、A 428114A 428128、A 428138、A 428139、A 428148、A 428154、A 4283A 428523,A 428528,A 428551,A 428558,A 428578,A 428581,A 428676,A 428678,A 428722A 428731,A 428934,A 428945,A 428950,A 428956,A 428965
UP TO IDENT NO. A 495806 EXCEPT FOR
A 460855,A 481599,A 487235,A 488709,A 490188,A 490261,A 491180,A 491197,A 491314A 491373,A 491390,A 491407,A 491770,A 491845,A 491860,A 491946,A 492002,A 492016A 492048,A 492072,A 492270,A 492284,A 492299,A 492520,A 492628,A 492655,A 492679A 492736,A 492802,A 493299,A 493348,A 493388,A 493512,A 493599,A 493610,A 493622A 493803,A 493813,A 493970,A 493992,A 494023,A 494035,A 494492,A 495689,A 495698A 495709,A 495711,A 495720,A 495732,A 495736,A 495738,A 495741,A 495761,A 495767ALSO INSTALLED ON A 495899,A496048,A496237,A 496263,A 507458
PASSENGER CAR,SEDAN,MODEL YEAR '90
FROM IDENT NO. A 495807 ALSO INSTALLED ON
A 460855,A 481599,A 487235,A 488709,A 490188,A 490261,A 491180,A 491197,A 491314A 491373,A 491390,A 491407,A 491770,A 491845,A 491860,A 491946,A 492002,A 492016A 492048,A 492072,A 492270,A 492284,A 492299,A 492520,A 492628,A 492655,A 492679A 492736,A 492802,A 493299,A 493348,A 493388,A 493512,A 493599,A 493610,A 493622A 493803,A 493813,A 493970,A 493992,A 494023,A 494035,A 494492,A 495689,A 495698A 495709,A 495711,A 495720,A 495732,A 495736,A 495738,A 495741,A 495761,A 495767EXCEPT FOR A 495824,A 495899,A 496048,A 496237,A 496236,A 507458
UP TO IDENT NO. A 556029 EXCEPT FOR
A 549161,A 549199,A 549956,A 550037,A 550061,A 550516,A 550941,A 551049,A 551128A 551389,A 551470,A 551567,A 551942,A 555878,A 555989,A 555992,A 555999,A 556014A 556020,A 556024,A 556027
PASSENGER CAR,SEDAN,MODEL YEAR '91
FROM IDENT NO. A 556030 ALSO INSTALLED ON
A 549161,A 549199,A 549956,A 550037,A 550061,A 550516,A 550941,A 551049,A 551128A 551389,A 551470,A 551567,A 551942,A 555878,A 555989,A 555992,A 555999,A 556014A 556020,A 556024,A 556027
126.024 => 300 SE JAPAN
M: 103981
GA: 722319, 722351
LG: 765706

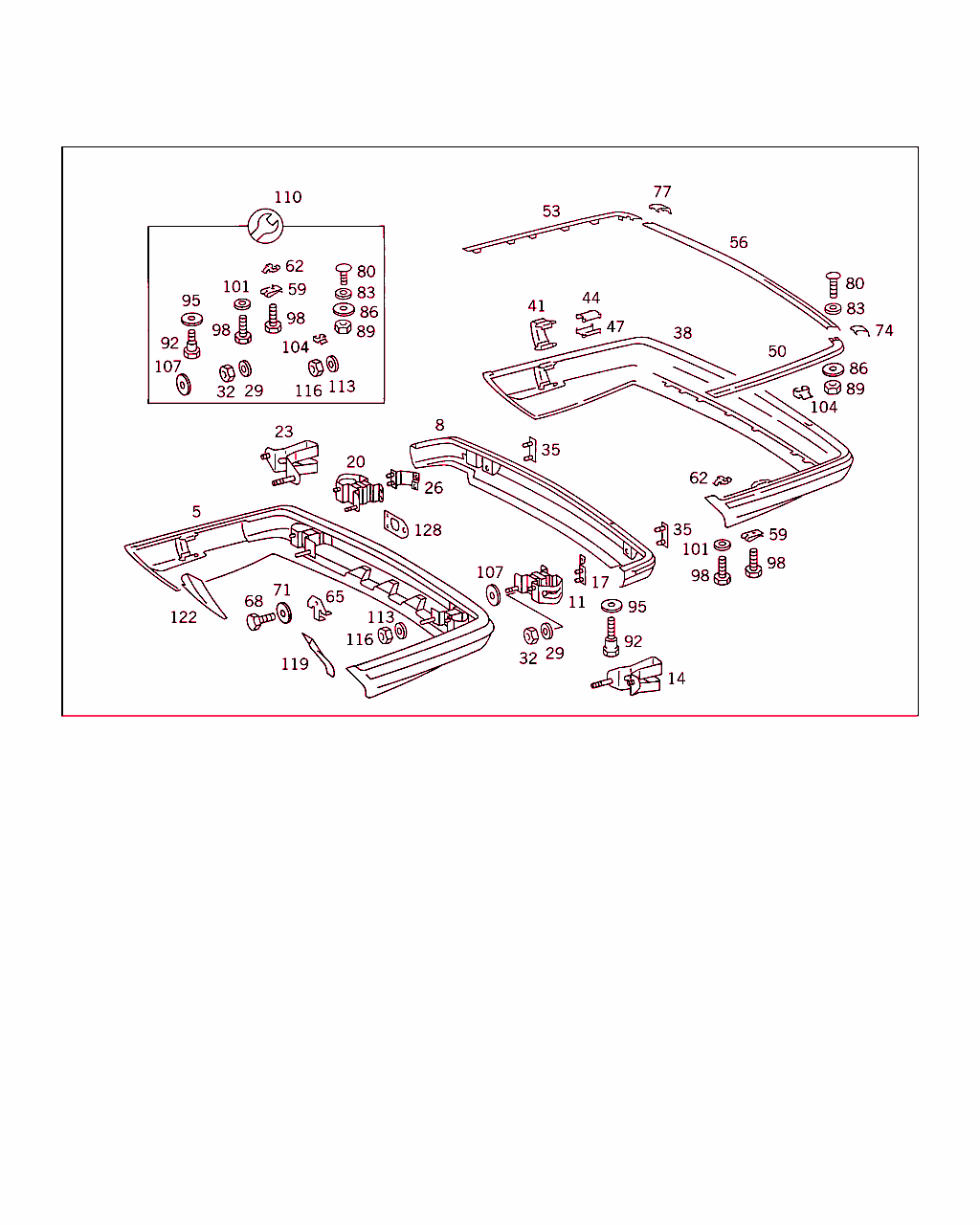

Schema

B88075000029.950623

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 126 880 15 71
リヤ・バンパ
カバー付き

ﾌｯﾄﾉｰﾄ解説
[901]
=================================================================================================I
装着終了は　　　　　    フット・ノート 881 参照　                                                                    I
カラー・ナンバ                   I   外側塗装の場合                                                            I
------------------------------I------------------------------------------------------------------I
 NO.7177   ストレイタス・グレー        I   040 、122 、147 、199 、254 、261  、568B、735 、751 、815 、877 *        I
 NO.7176   ムール・グレー        I   172 、540 、568A、587 、623 、651     、684 、702 、803 、822 、876 、881 *   I
 NO.5944   フリゲート・ブルー        I   355 、900 、904 、929 *                                             I
 NO.8477   チンチラ         I   432 、441 、444 、459 、473 、480       、690 *                            I
 A = 車台番号: A 281435 以前                                                                           I
 B = 車台番号: A 281436 以降                                                                           I
=================================================================================================I
[905]
=================================================================================================I
次の車台番号以降、　　  フットノート 890 を参照　                                                                     I
カラー・ナンバ                   I   外側塗装の場合                                                            I
------------------------------I------------------------------------------------------------------I
 NO.7700   アルト・グレー           I   040 、122 、199 *                                                 I
 NO.7738   サトー・グレー           I   147 *                                                           I
 NO.7176   ムール・グレー        I   172 、651 、702 *                                                    I
 NO.6211   キーウィ・グリーン          I   249 、254 、261 、815 *                                           I
 NO.5301   アンドール・ブルー          I   348 、355 、900 、929 *                                           I
 NO.8477   チンチラ         I   432 、441 *                                                           I
 NO.7166   バイオレット・グレー        I   481 *                                                           I
 NO.3521   ナバラ・レッド         I   512 、540 、587 *                                                   I
 NO.3526   コルセア・レッド          I   568A*                                                           I
 NO.3515   タータン・レッド          I   568B*                                                           I
 NO.1611   シナ・ベージュ          I   623A*                                                            I
 NO.1631   サファリ・ベージュ        I   623B*                                                            I
 NO.7177   ストレイタス・グレー        I   735 、744 、751 *                                                 I
 NO.6212   タクサス・グリーン         I   877 *                                                           I
 NO.6250   ラーゴ               I   888 *                                                           I
 NO.5309   リオ・ブルー            I   904 *                                                           I
 A = 車台番号: A 485221 以前                                                                           I
 B = 車台番号: A 485222 以降                                                                           I
=================================================================================================I
 		001
8 A 126 885 11 05
リヤ・バンパ
カバーなし 		001
11 A 126 880 37 14
ホルダー
トレーラ・カップリングの場合以外、左 		001
14 A 126 880 43 14
ホルダー
トレーラ・カップリングの場合、左 		001
17 A 126 880 47 14
ホルダー
トレーラ・カップリング後付け の場合、左 		001
20 A 126 880 38 14
ホルダー
トレーラ・カップリングの場合以外、右 		001
23 A 126 880 44 14
ホルダー
トレーラ・カップリングの場合、右 		001
26 A 126 880 48 14
ホルダー
トレーラ・カップリング後付け の場合、右 		001
29 N 000125 008418
ウインドウ
バンパに取り付けるブラケット 		008
32 N 913002 008004
ナット
バンパに取り付けるブラケット 		008
35 A 126 880 34 14
ホルダー
バンパに取り付けるブラケット 		004
38 A 126 880 26 40
パネル
リヤ・バンパ

ﾌｯﾄﾉｰﾄ解説
[901]
=================================================================================================I
装着終了は　　　　　    フット・ノート 881 参照　                                                                    I
カラー・ナンバ                   I   外側塗装の場合                                                            I
------------------------------I------------------------------------------------------------------I
 NO.7177   ストレイタス・グレー        I   040 、122 、147 、199 、254 、261  、568B、735 、751 、815 、877 *        I
 NO.7176   ムール・グレー        I   172 、540 、568A、587 、623 、651     、684 、702 、803 、822 、876 、881 *   I
 NO.5944   フリゲート・ブルー        I   355 、900 、904 、929 *                                             I
 NO.8477   チンチラ         I   432 、441 、444 、459 、473 、480       、690 *                            I
 A = 車台番号: A 281435 以前                                                                           I
 B = 車台番号: A 281436 以降                                                                           I
=================================================================================================I
[905]
=================================================================================================I
次の車台番号以降、　　  フットノート 890 を参照　                                                                     I
カラー・ナンバ                   I   外側塗装の場合                                                            I
------------------------------I------------------------------------------------------------------I
 NO.7700   アルト・グレー           I   040 、122 、199 *                                                 I
 NO.7738   サトー・グレー           I   147 *                                                           I
 NO.7176   ムール・グレー        I   172 、651 、702 *                                                    I
 NO.6211   キーウィ・グリーン          I   249 、254 、261 、815 *                                           I
 NO.5301   アンドール・ブルー          I   348 、355 、900 、929 *                                           I
 NO.8477   チンチラ         I   432 、441 *                                                           I
 NO.7166   バイオレット・グレー        I   481 *                                                           I
 NO.3521   ナバラ・レッド         I   512 、540 、587 *                                                   I
 NO.3526   コルセア・レッド          I   568A*                                                           I
 NO.3515   タータン・レッド          I   568B*                                                           I
 NO.1611   シナ・ベージュ          I   623A*                                                            I
 NO.1631   サファリ・ベージュ        I   623B*                                                            I
 NO.7177   ストレイタス・グレー        I   735 、744 、751 *                                                 I
 NO.6212   タクサス・グリーン         I   877 *                                                           I
 NO.6250   ラーゴ               I   888 *                                                           I
 NO.5309   リオ・ブルー            I   904 *                                                           I
 A = 車台番号: A 485221 以前                                                                           I
 B = 車台番号: A 485222 以降                                                                           I
=================================================================================================I
 		001
41 A 126 885 03 63
ガイド
バンパ・パネル、左 		001
41 A 126 885 04 63
ガイド
バンパ・パネル、右 		001
44 A 126 885 00 64
スライド・ピース
ガイドの上部 		002
47 A 126 885 01 64
スライド・ピース
ガイド下部 		002
50 A 126 885 50 74
フェンダ・スカート
バンパ・パネル、左 		001
53 A 126 885 51 74
フェンダ・スカート
バンパ・パネル、右 		001
56 A 126 885 52 74
フェンダ・スカート
バンパ・パネル、センタ、 穴なし 		001
59 A 126 988 29 78
クリップ
カバー / バンパおよびパネル 		004
62 A 126 994 03 45
クリップ
カバー / バンパおよびパネル 		013
65 A 126 885 00 12
アングル
センタ・カバー / バンパおよび パネル 		006
68 N 000933 005036
ボルト
センタ・カバー / バンパおよび パネル 		006
71 N 009021 005202
ウインドウ

これに変更 N 009021 005205 		-
71 N 009021 005205
ウインドウ
センタ・カバー / バンパおよび パネル 		006
74 A 126 885 25 23
カバー
左カバー・ジョイント 		001
77 A 126 885 26 23
カバー
右カバー・ジョイント 		001
80 A 111 990 00 29
ボルト
左右カバー / センタ・ カバー 		002
83 A 111 990 20 40
ウインドウ
左右カバー / センタ・ カバー 		002
86 N 009021 008213
ウインドウ
左右カバー / センタ・ カバー 		002
89 N 000934 008010
ナット

これに変更 N 304032 008006 		-
89 N 304032 008006
ナット
左右カバー / センタ・ カバー 		002
92 A 126 990 07 10
ボルト
カバー / バンパおよびパネル 		011
95 N 009021 008213
ウインドウ
カバー / バンパおよびパネル 		013
98 N 000933 005075
ボルト

これに変更 N 304017 005002 		-
98 N 304017 005002
ボルト
センタ・カバー / バンパおよび パネル 		008
101 A 126 885 00 10
ウインドウ
センタ・カバー / バンパおよび パネル 		004
104 A 126 994 03 45
クリップ
センタ・カバー / バンパおよび パネル 		017
107 A 126 997 02 40
シール・リング

これに変更 A 126 997 11 40 		-
107 A 126 997 11 40
シール・リング
リヤ・センタ・ピースに取り付けるバンパ 		004
110 A 126 880 13 97
リペア・キット
リヤ・バンパ ジャケット 		001
113 A 123 242 01 66
ウインドウ
リヤ・バンパ / リヤ・センタ・パネル・クロス・メンバ HECKMITTELSTUECK 		004
116 N 000934 010014
ナット
リヤ・バンパ / リヤ・センタ・パネル・クロス・メンバ HECKMITTELSTUECK 		004
119 A 126 885 29 23
カバー
左、リヤ・バンパと リヤ・フェンダの間 		001
122 A 126 885 30 23
カバー
右、リヤ・バンパ とリヤ・フェンダの間 		001
